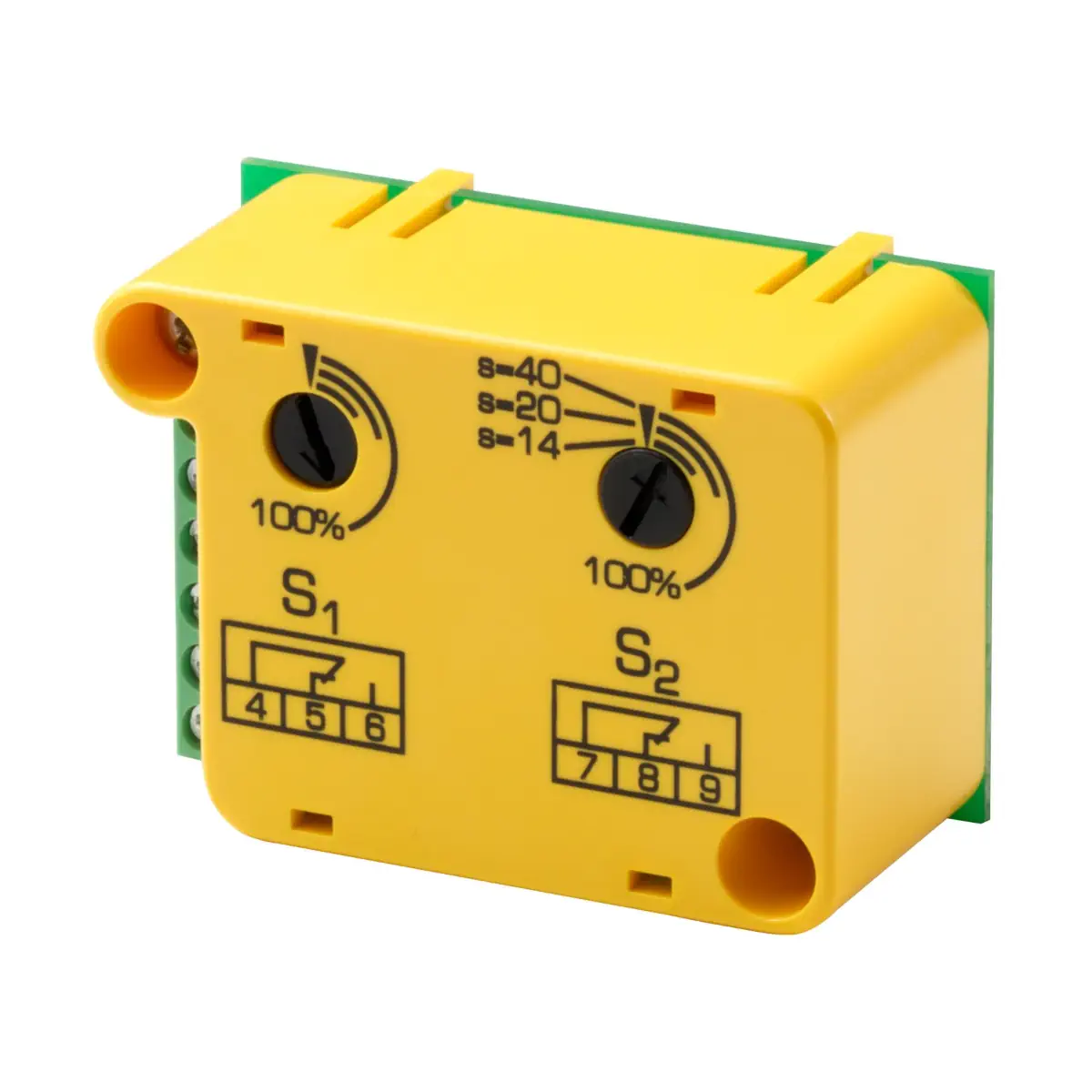

ASC10.42 Podwójny przełącznik pomocniczy do siłowników SQV..P.., 230 V AC, 6(2) A

ASC10.42 to podwójny przełącznik pomocniczy (para przełączników) firmy Siemens, przeznaczony jako wyposażenie dodatkowe do siłowników elektromechanicznych ACVATIX SQV..P.. do zaworów Kombi. Umożliwia realizację dodatkowych funkcji w instalacji poprzez przełączanie obwodów w zależności od położenia siłownika, a punkty przełączania można nastawiać płynnie w zakresie 0…100%.

Najważniejsze cechy

• Producent: Siemens
• Model: ASC10.42
• Nr magazynowy: S55845-Z137
• Typ: podwójny przełącznik pomocniczy (para przełączników)
• Nastawa punktów przełączania: płynna, 0…100%
• Obciążalność: 12 V AC/DC … 230 V AC, 6 A (obciążenie rezystancyjne), 2 A (obciążenie indukcyjne)
• Maksymalna liczba na siłownik: do 2 szt.

Zastosowanie

ASC10.42 stosuje się jako wyposażenie dodatkowe do siłowników SQVi..P.., gdy wymagane jest przełączanie sygnałów/obwodów w zależności od położenia siłownika. Zastosowane punkty przełączania powinny być uwzględnione w dokumentacji instalacji.

Nastawa punktów przełączania

• Punkty przełączania można ustawiać płynnie w całym zakresie 0…100%.

Dane techniczne

• Model: ASC10.42
• Nr magazynowy: S55845-Z137
• Obciążalność styków: 12 V AC/DC … 230 V AC
• Prąd obciążenia: 6 A (rezystancyjne), 2 A (indukcyjne)

Montaż i uruchomienie

• Połączenia elektryczne należy wykonać zgodnie z lokalnymi przepisami instalacyjnymi.
• Jeśli zastosowano ASC10.42, punkty przełączania należy nanieść na schemacie instalacji.
• Podczas uruchamiania należy sprawdzić okablowanie i przeprowadzić kontrolę działania; w razie potrzeby skorygować nastawy przełączników pomocniczych zgodnie ze schematem instalacji.
• Instrukcje montażu wyposażenia dodatkowego znajdują się w jego opakowaniu.

Podsumowanie

Siemens ASC10.42 (S55845-Z137) to podwójny przełącznik pomocniczy do siłowników ACVATIX SQV..P.., z płynną nastawą punktów przełączania 0…100% oraz obciążalnością do 6 A (rez.) / 2 A (ind.) w zakresie 12 V AC/DC…230 V AC. To praktyczne rozwiązanie do rozbudowy funkcjonalności instalacji w oparciu o położenie siłownika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elektrycznym wyposażeniem dodatkowym do siłowników elektromechanicznych Siemens SQV..P.. i może być stosowany wyłącznie zgodnie z dokumentacją producenta.
• Montaż i podłączenie wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych oraz odpowiednią instrukcją montażu producenta.
• Przed montażem, podłączeniem lub pracami serwisowymi należy wyłączyć zasilanie urządzenia współpracującego.
• Punkty przełączania przełącznika pomocniczego ASC10.42 należy nanieść na schemacie instalacji.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach pracy urządzenia współpracującego i zgodnie z dokumentacją producenta.
• Nie dotykać rozgrzanych elementów instalacji bez użycia odpowiednich środków ochronnych. Niebezpieczeństwo poparzenia.
• Urządzenie współpracujące oraz trzpień zaworu muszą mieć zapewnioną cyrkulację powietrza.
• Nieprzestrzeganie zaleceń montażowych i elektrycznych może prowadzić do wypadków, pożaru lub nieprawidłowego działania instalacji.
• Zużyty produkt należy przekazać do utylizacji jako sprzęt elektryczny/elektroniczny zgodnie z obowiązującymi przepisami i nie wyrzucać z odpadami komunalnymi.

Pliki do pobrania:
ASC10.42 Karta katalogowa
