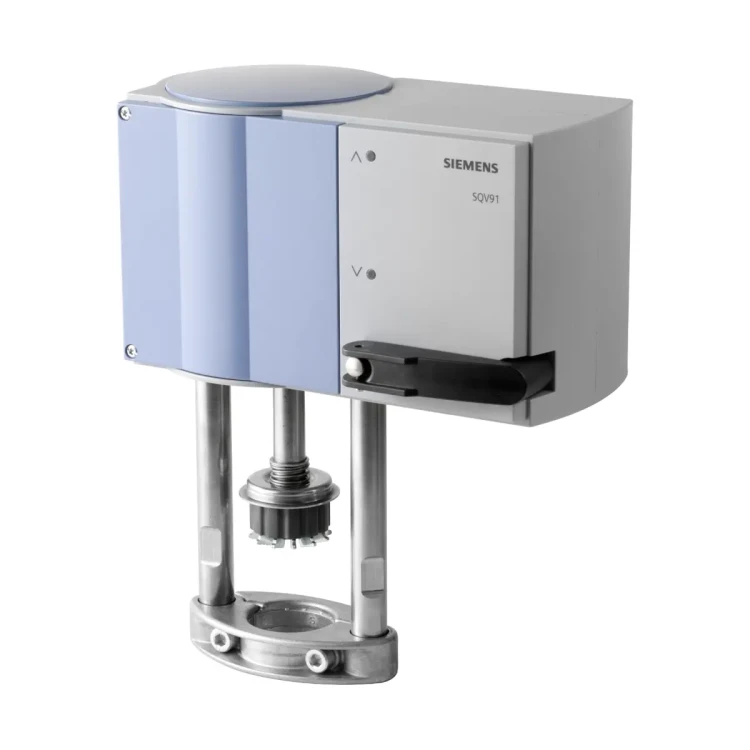

SQV91P30 Siłownik elektromechaniczny, skok 20/40 mm, 1100 N, 3-stawny / 0..10 V / 4..20 mA, 24 V AC/DC, 40..240 s, sprężyna powrotna otwiera zawór

SQV91P30 to elektromechaniczny siłownik Siemens ACVATIX™ o sile 1100 N, przeznaczony do bezpośredniego montażu na zaworach PICV (niezależnych od ciśnienia) VPF43.., VPF44.. i VPF53.. (skok 20 / 40 / 43 mm). Zasilany napięciem 24 V AC/DC, obsługuje sterowanie 3-stawne oraz sygnały ciągłe 0…10 V DC i 4…20 mA DC, a dzięki sprężynie powrotnej realizuje funkcję bezpieczeństwa: przy zaniku zasilania ustawia zawór w położeniu krańcowym (zawór całkowicie otwarty).

Najważniejsze cechy

• Producent: Siemens
• Model: SQV91P30
• Nr magazynowy: S55150-A130
• Typ: siłownik elektromechaniczny do zaworów PICV
• Zasilanie: 24 V AC ±20% / 24 V DC ±15% (50/60 Hz)
• Opcja zasilania 230 V AC: po zastosowaniu modułu ASP1.1
• Sygnały sterujące: 3-stawny, 0…10 V DC, 4…20 mA DC
• Siła znamionowa: 1100 N
• Skok nominalny: 20 / 40 / 43 mm (automatyczna kalibracja przy pierwszym uruchomieniu)
• Wybór czasu przebiegu: 40…120 s (20 mm) oraz 80…240 s (40 mm) – ustawiane przełącznikiem DIL
• Wybór charakterystyki przepływu: liniowa lub stałoprocentowa (dla sterowania ciągłego)
• Sygnał zwrotny położenia: 0…10 V DC (proporcjonalny do skoku)
• Tryb ręczny: dźwignia sterowania ręcznego, wskaźnik położenia, diody LED stanu i kierunku ruchu
• Funkcja bezpieczeństwa (sprężyna powrotna): przy zaniku zasilania zawór PICV całkowicie otwarty (100%)
• Stopień ochrony: IP66 (przy montażu od pionu do poziomu)
• Zatwierdzenie: UL

Zastosowanie

Siłownik SQV91P30 służy do sterowania zaworami PICV typu VPF43.., VPF44.. i VPF53.. (skok 20/40/43 mm) jako zaworami regulacyjnymi w instalacjach:

• wentylacyjnych,
• klimatyzacyjnych,
• ciepłowniczych,
• chłodniczych.

Funkcje i działanie

Automatyczna inicjalizacja i kalibracja skoku

• Skok jest kalibrowany automatycznie podczas pierwszego uruchomienia.
• Podczas inicjalizacji następuje automatyczne sprzężenie z trzpieniem zaworu oraz zapamiętanie położeń krańcowych.

Sterowanie 3-stawne (OTWÓRZ / ZAMKNIJ)

• Napięcie na G2 (lub L2 przy module ASP1.1): trzpień siłownika wsuwa się, zawór PICV otwiera.
• Napięcie na G1 (lub L1 przy module ASP1.1): trzpień siłownika wysuwa się, zawór PICV zamyka.
• Brak napięcia na G1 i G2 (lub L1 i L2): trzpień pozostaje w aktualnym położeniu.
• Zmiana kierunku działania: możliwa przez zamianę połączeń G1 i G2 (lub L1 i L2).

Sterowanie ciągłe 0…10 V DC (Yu) / 4…20 mA DC (Yi)

• Zawór PICV może być ustawiany w dowolnej pozycji sygnałem Yu lub Yi.
• Kierunek działania (wprost/odwrotny) ustala się odpowiednim podłączeniem zasilania do G1 lub G2 (dla 24 V) albo L1 lub L2 (dla 230 V z ASP1.1).
• Jeśli jednocześnie podawane są Yu i Yi, priorytet ma wejście o większej wartości.

Sygnał zwrotny położenia

• U (0…10 V DC) jest zawsze proporcjonalny do skoku H siłownika.
• Sygnał U jest dostępny po pierwszym uruchomieniu i kalibracji.

Funkcja bezpieczeństwa (sprężyna powrotna)

• Przy zaniku zasilania na zacisku G (lub 21 przy 230 V z ASP1.1) siłownik przechodzi do położenia krańcowego wykorzystując sprężynę powrotną.
• Dla SQV91P30: trzpień siłownika wsunięty → zawór PICV całkowicie otwarty (V = 100%).
• Po zadziałaniu funkcji bezpieczeństwa (lub restarcie) funkcja regulacyjna jest zablokowana do 45 s.
• Czas powrotu sprężyny: 15 s (dla 20 mm) / 30 s (dla 40 mm) przy +23°C i obciążeniu nominalnym 1100 N.

Tryb ręczny

• Dźwignia sterowania ręcznego jest fabrycznie złożona (tryb ręczny wyłączony).
• Po rozłożeniu dźwigni możliwe jest ręczne ustawienie położenia zaworu; w trybie ręcznym silnik jest wyłączony.
• Po wyłączeniu trybu ręcznego funkcja bezpieczeństwa jest ponownie aktywna, a siłownik wraca do zadanego położenia bez ponownej kalibracji.

Rekalibracja

• Możliwa w dowolnym momencie: przy włączonym zasilaniu należy złożyć i rozłożyć dźwignię sterowania ręcznego dwa razy w ciągu 4 sekund.
• Rekalibracja jest zakończona, gdy obie diody LED świecą na zielono.

Sygnalizacja LED (stan i kierunek działania)

• LED migające zielone: inicjalizacja / tryb ręczny / opóźnienie po załączeniu zasilania lub zadziałaniu funkcji bezpieczeństwa
• Jedna LED świeci na zielono: trzpień siłownika wsuwa się lub wysuwa (zależnie od tego, która dioda jest aktywna)
• Obie LED świecą na zielono: osiągnięcie położenia krańcowego
• LED migająca zielona (jedna strona): napotkana blokada/obcy obiekt podczas wsuwania lub wysuwania trzpienia
• Brak świecenia LED: brak zasilania

Ustawienia przełączników DIL

Czas przebiegu

• 20 mm: 40 s (fabrycznie) / 60 s / 90 s / 120 s
• 40 mm: 80 s (fabrycznie) / 120 s / 180 s / 240 s
• Tolerancja: ± 1 s

Charakterystyka przepływu (dla sterowania ciągłego)

• lin: liniowa (ustawienie fabryczne)
• log (stałoprocentowa, ngl = 3): normalna logarytmiczna
• log (stałoprocentowa, ngl = 3): normalna wykładnicza

Podłączenie elektryczne (sygnały i zaciski)

• Sterowanie 3-stawne (24 V AC/DC): G1, G2
• Sterowanie 0…10 V DC: Yu (impedancja wejściowa ≥ 100 kΩ)
• Sterowanie 4…20 mA DC: Yi (impedancja wejściowa 50 Ω)
• Sygnał zwrotny położenia: U (0…10 V DC), obciążenie > 2,5 kΩ, maks. 4 mA
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory M20 x 1,5 oraz 1 otwór M16 x 1,5

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC ±15%
• Częstotliwość: 50…60 Hz
• Zabezpieczenie linii zasilającej: bezpiecznik zwłoczny 6 A…10 A
• Pobór mocy: 20 VA / 10 W
• Siła znamionowa: 1100 N
• Skok nominalny: 20 / 40 / 43 mm
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120°C
• Maksymalna temperatura czynnika (w podłączonym zaworze): 130°C
• Warunki pracy: 0…55°C, <95% r.h. (bez kondensacji), montaż wewnątrz budynku
• Stopień ochrony: IP66
• Klasa izolacji (24 V AC/DC): III
• Zgodność UL: UL 873

Montaż

• Montaż: bezpośrednio na zaworach PICV VPF43.. / VPF44.. / VPF53..
• Minimalne odstępy serwisowe: > 100 mm oraz > 200 mm (dla dostępu podczas montażu/obsługi/serwisu)
• Wymiary (mm): wysokość 289, długość 230, podstawa 90 x 64

Wyposażenie dodatkowe (opcjonalnie)

• ASC10.42 (S55845-Z137): para przełączników pomocniczych (maks. 2)
• ASZ7.6/1000 (S55845-Z136): potencjometr 0…1000 Ω (maks. 1)
• ASP1.1 (S55845-Z138): moduł 230 V AC (maks. 1)

Podsumowanie

Siemens SQV91P30 to mocny siłownik PICV 1100 N z zasilaniem 24 V AC/DC, obsługą sterowania 3-stawnego i ciągłego (0…10 V / 4…20 mA), z sygnałem zwrotnym 0…10 V oraz regulowanym czasem przebiegu i charakterystyką przepływu. Sprężyna powrotna zapewnia bezpieczne zachowanie instalacji – przy zaniku zasilania zawór PICV zostaje ustawiony w położeniu całkowicie otwartym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie spełnia wymagania UL 873 oraz jest urządzeniem klasy A pod względem kompatybilności elektromagnetycznej. Może powodować zakłócenia radiowe w pomieszczeniach mieszkalnych.
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i demontaż wyłącznie przez wykwalifikowany personel. Uniemożliwić dostęp osobom bez przeszkolenia technicznego, zwłaszcza dzieciom.
• Urządzenie elektryczne niskonapięciowe. Połączenia elektryczne należy wykonywać zgodnie z lokalnymi przepisami oraz dokumentacją producenta. Przed pracami montażowymi i serwisowymi należy odłączyć zasilanie.
• Produkt nie może zostać oddany do eksploatacji, dopóki maszyna lub instalacja, w której ma pracować, nie spełnia wszystkich właściwych przepisów i norm. Odpowiedzialność spoczywa na instalatorze lub wykonawcy instalacji.
• Urządzenie przeznaczone do zasilania 24 V AC/DC. Wszystkie sygnały sterujące i wyjściowe są klasy 2 AC/DC.
• Siłownik należy montować wyłącznie wewnątrz budynku, w pozycji montażowej dopuszczonej przez producenta. Obudowa ma stopień ochrony IP66 tylko przy prawidłowym montażu.
• Należy zachować minimalne odległości montażowe od ścian i sufitów wymagane przez producenta, aby zapewnić bezpieczny dostęp podczas instalacji, użytkowania i serwisowania.
• Ryzyko odniesienia obrażeń spowodowanych pochwyceniem kończyn przez ruchome elementy. Unikać kontaktu z niebezpiecznymi obszarami pracy siłownika i zaworu.
• Ryzyko poparzenia przy kontakcie z gorącymi powierzchniami. Nie dotykać rozgrzanych elementów bez użycia odpowiednich środków ochronnych.
• Dopuszczalna temperatura czynnika w podłączonym zaworze podczas pracy wynosi 1…120°C. Maksymalna temperatura czynnika wynosi 130°C.
• Siłownik i trzpień zaworu muszą mieć zapewnioną cyrkulację powietrza. Nieprzestrzeganie zaleceń producenta może prowadzić do wypadków i pożaru.
• Model SQV91P30 posiada funkcję bezpieczeństwa ze sprężyną powrotną. W przypadku zaniku zasilania trzpień siłownika wsuwa się, a zawór Kombi przechodzi do położenia całkowicie otwartego (100%). Należy uwzględnić możliwość samoczynnego ruchu elementu wykonawczego.
• Ryzyko urazu dłoni spowodowane napiętą sprężyną. Nie demontować sprężyny siłownika.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie elektryczne, zamknąć główny zawór odcinający instalacji, pozbawić instalację ciśnienia i odczekać do jej całkowitego ostygnięcia.
• Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany na zaworze. Po pracach serwisowych należy uruchomić kalibrację skoku.
• Siłownik nie podlega naprawie i w przypadku uszkodzenia musi być wymieniony w całości.
• Po zamontowaniu na popychaczu zaworu nie wolno obracać ani ponownie ustawiać siłownika bez uprzedniego poluzowania mocowania popychacza.
• Podczas eksploatacji należy zachować prawidłowy kierunek przepływu medium zgodnie z dokumentacją producenta, aby uniknąć nieprawidłowego działania.
