SQV91P40 Siłownik elektromechaniczny, skok 20/40 mm, 1100 N, 3-stawny / 0..10 V / 4..20 mA, 24 V AC/DC, 40..240 s, sprężyna powrotna zamyka zawór

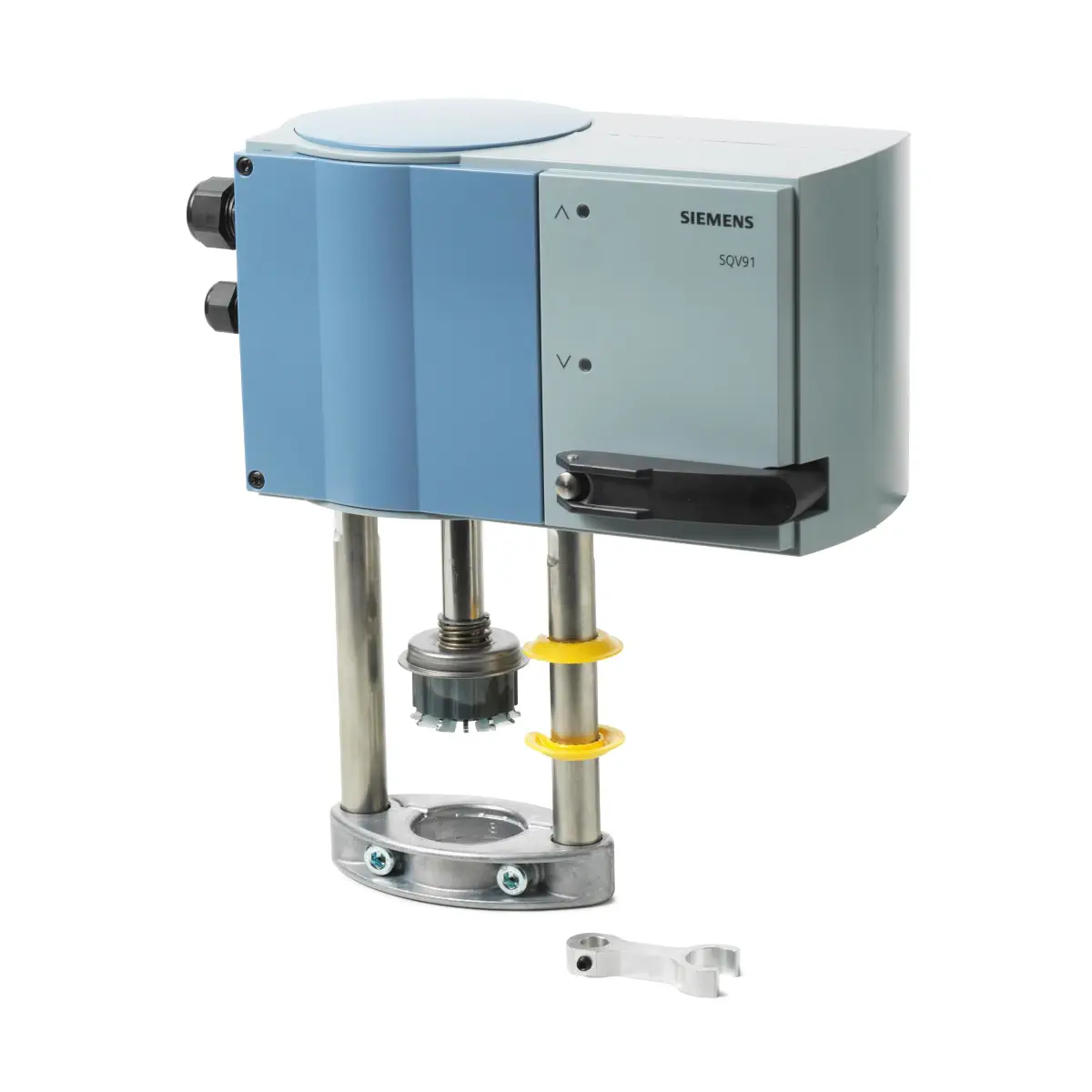

SQV91P40 to elektromechaniczny siłownik Siemens ACVATIX™ przeznaczony do bezpośredniego montażu na zaworach PICV (niezależnych od ciśnienia) VPF43.., VPF44.. oraz VPF53... Siłownik pracuje z zasilaniem 24 V AC/DC i obsługuje sterowanie 3-stawne oraz sygnały ciągłe 0…10 V DC i 4…20 mA DC. Wyposażony jest w sprężynę powrotną (funkcja bezpieczeństwa), sygnał zwrotny położenia 0…10 V DC, dźwignię sterowania ręcznego, diody LED sygnalizujące stan i kierunek działania oraz przełączniki DIL do ustawienia czasu przebiegu i charakterystyki przepływu. W wersji SQV91P40 funkcja bezpieczeństwa ustawia zawór w położeniu zamkniętym (0%) przy zaniku zasilania.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SQV91P40
• Typ: siłownik elektromechaniczny do zaworów PICV
• Zastosowanie: sterowanie zaworami regulacyjnymi w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych
• Kompatybilne zawory PICV: VPF43.., VPF44.., VPF53..
• Skok nominalny: 20 / 40 / 43 mm (automatyczna kalibracja skoku przy pierwszym uruchomieniu)
• Siła znamionowa: 1100 N
• Zasilanie: 24 V AC ±20% / 24 V DC ±15%
• Sterowanie: 3-stawne oraz ciągłe 0…10 V DC (Yu) i 4…20 mA DC (Yi)
• Sygnał zwrotny położenia: 0…10 V DC (proporcjonalny do skoku)
• Wybór czasu przebiegu: 40…240 s (ustawiany przełącznikami DIL)
• Wybór charakterystyki przepływu: liniowa lub stałoprocentowa (dla sterowania ciągłego)
• Funkcja bezpieczeństwa (sprężyna powrotna): przy zaniku zasilania zawór PICV zamknięty (0%)
• Sygnalizacja: 2 zielone diody LED (stan i kierunek działania)
• Sterowanie ręczne: dźwignia sterowania ręcznego (tryb ręczny wyłącza silnik)
• Stopień ochrony: IP66 (od położenia pionowego do poziomego)
• Zatwierdzenie: UL

Zastosowanie

SQV91P40 służy do sterowania zaworami PICV Siemens: VPF43.., VPF44.. i VPF53.., wykorzystywanymi jako zawory regulacyjne w instalacjach HVAC. Siłownik obsługuje zawory o skoku 20 mm oraz 40 mm i 43 mm, a skok jest kalibrowany automatycznie podczas pierwszego uruchomienia.

Sterowanie i działanie

Sygnał sterujący 3-stawny

Siłownik może być sterowany sygnałem 3-stawnym poprzez podanie napięcia na odpowiednie zaciski:

• Napięcie na G2 (lub L2 z modułem ASP1.1): trzpień siłownika wsuwa się, zawór PICV otwiera.
• Napięcie na G1 (lub L1 z modułem ASP1.1): trzpień siłownika wysuwa się, zawór PICV zamyka.
• Brak napięcia na G1 i G2 (lub L1 i L2): trzpień pozostaje w wymaganym położeniu.

Sygnał sterujący ciągły 0…10 V DC (Yu) / 4…20 mA DC (Yi)

Przy sterowaniu ciągłym zawór może być ustawiany w dowolnej pozycji. Kierunek działania zależy od tego, czy zasilanie 24 V AC/DC (lub 230 V AC z modułem) podano na G1/L1 czy na G2/L2:

• Zasilanie na G1 (lub L1): wzrost Yu/Yi powoduje wsuwanie trzpienia i otwieranie zaworu; spadek Yu/Yi powoduje wysuwanie trzpienia i zamykanie zaworu.
• Zasilanie na G2 (lub L2): wzrost Yu/Yi powoduje wysuwanie trzpienia i zamykanie zaworu; spadek Yu/Yi powoduje wsuwanie trzpienia i otwieranie zaworu.
• Stała wartość Yu/Yi: trzpień pozostaje w tym samym położeniu.
• Yu i Yi jednocześnie: priorytet ma wejście o większej wartości.

Automatyczne sprzężenie i kalibracja skoku

• Skok siłownika jest kalibrowany automatycznie podczas pierwszego uruchomienia.
• Siłownik wykonuje inicjalizację, rejestruje położenia krańcowe i zapamiętuje je dla dalszej pracy.

Funkcja bezpieczeństwa (sprężyna powrotna) – SQV91P40

W przypadku zaniku napięcia zasilającego na zacisku G (lub 21 przy pracy z modułem 230 V AC) siłownik przestawia się do położenia krańcowego wykorzystując sprężynę powrotną.

• SQV91P40: trzpień siłownika wysunięty, zawór PICV całkowicie zamknięty (V = 0%).
• Blokada regulacji: po zadziałaniu funkcji bezpieczeństwa (lub restarcie) funkcja regulacyjna jest zablokowana do 45 s (obie diody LED świecą na zielono).

• Czas powrotu sprężyny: 15 s (dla 20 mm) oraz 30 s (dla 40 mm).

Ustawienia przełącznikami DIL

Czas przebiegu

• 20 mm: 40 / 60 / 90 / 120 s
• 40 mm: 80 / 120 / 180 / 240 s
• Tolerancja: ± 1 s

Charakterystyka przepływu (dla sterowania ciągłego)

• liniowa (ustawienie fabryczne)
• stałoprocentowa (log), ngl = 3 (normalna logarytmiczna)
• stałoprocentowa (log), ngl = 3 (normalna wykładnicza)

Sygnalizacja LED

Dwie zielone diody LED wskazują stan i kierunek działania siłownika:

• LED migające zielone: inicjalizacja / tryb ręczny / opóźnienie po załączeniu zasilania lub po zadziałaniu funkcji bezpieczeństwa
• Jedna LED świeci na zielono: trzpień w ruchu (wsuwa się lub wysuwa – zależnie od tego, która dioda jest aktywna)
• Obie LED świecą na zielono: osiągnięcie pozycji krańcowej
• LED migająca zielona (jedna strona): napotkana blokada lub obcy obiekt podczas ruchu w danym kierunku
• Brak świecenia LED: brak zasilania

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC ±15%
• Częstotliwość: 50…60 Hz
• Pobór mocy: 20 VA / 10 W
• Siła znamionowa: 1100 N
• Skok nominalny: 20 / 40 / 43 mm
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120 °C
• Maksymalna temperatura czynnika (w podłączonym zaworze): 130 °C
• Sterowanie 0…10 V DC (Yu): impedancja wejściowa ≥ 100 kΩ
• Sterowanie 4…20 mA DC (Yi): impedancja wejściowa 50 Ω
• Sygnał zwrotny położenia U: 0…10 V DC, obciążenie maks. 4 mA, impedancja obciążenia > 2,5 kΩ (rez.)
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory M20 x 1,5 oraz 1 otwór M16 x 1,5
• Stopień ochrony: IP66
• Klasa izolacji (EN 60730): III (dla 24 V AC/DC)
• Warunki otoczenia – praca: 0…55 °C, < 95% r.h. (bez kondensacji), montaż wewnątrz budynku
• Transport: -30…70 °C, < 95% r.h.
• Składowanie: -30…65 °C, 5…95% r.h.

Wymiary

• Wysokość: 289 mm
• Długość (głowica): 230 mm
• Szerokość podstawy: 90 mm
• Szerokość dolnej części: 64 mm

• Minimalne odstępy montażowe: > 100 mm oraz > 200 mm (dla zapewnienia dostępu podczas montażu, obsługi i serwisu)

Wyposażenie dodatkowe (opcjonalne)

• ASC10.42 (S55845-Z137): para przełączników pomocniczych (maks. 1 na siłownik SQV91P40)
• ASZ7.6/1000 (S55845-Z136): potencjometr 0…1000 Ω (maks. 2 na siłownik SQV91P40)
• ASP1.1 (S55845-Z138): moduł 230 V AC – konwerter z 230 V AC na 24 V AC (maks. 1 na siłownik SQV91P40)

Podsumowanie

Siemens SQV91P40 to mocny siłownik 1100 N do zaworów PICV VPF43../VPF44../VPF53.., oferujący sterowanie 3-stawne oraz 0…10 V / 4…20 mA, z automatyczną kalibracją skoku, sygnałem zwrotnym położenia i funkcją bezpieczeństwa ze sprężyną powrotną. Wersja P40 przy zaniku zasilania ustawia zawór w stanie zamkniętym (0%), co czyni ją odpowiednim wyborem tam, gdzie wymagane jest bezpieczne odcięcie przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania odpowiednich norm i dyrektyw wskazanych w dokumentacji producenta. Urządzenie ma także stopień ochrony IP66.
• Urządzenie klasy A. Może powodować zakłócenia częstotliwości radiowej w pomieszczeniach mieszkalnych; w takim przypadku użytkownik może być zobowiązany do zastosowania odpowiednich środków zaradczych.
• Montaż, podłączenie, uruchomienie i demontaż wyłącznie przez wykwalifikowany personel techniczny, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Uniemożliwić dostęp do urządzenia osobom bez przeszkolenia technicznego, zwłaszcza dzieciom.
• Przed uruchomieniem należy sprawdzić poprawność okablowania oraz działanie urządzenia.
• Produktu nie wolno uruchamiać, dopóki maszyna lub instalacja, w której jest montowany, nie spełnia wszystkich właściwych przepisów i norm. Odpowiedzialność za to ponosi projektant instalacji lub instalator.
• Urządzenie elektryczne niskonapięciowe. Przed rozpoczęciem montażu, podłączenia, serwisu lub demontażu należy odłączyć zasilanie elektryczne.
• Przy pracach serwisowych należy wyłączyć pompę, odłączyć zasilanie, zamknąć główny zawór odcinający, zredukować ciśnienie w instalacji do zera oraz odczekać do całkowitego ostygnięcia instalacji.
• Ryzyko odniesienia obrażeń spowodowanych pochwyceniem lub zgnieceniem kończyn przez ruchome elementy. Unikać kontaktu z obszarem niebezpiecznym podczas pracy, montażu i demontażu.
• Ryzyko poparzenia wskutek kontaktu z gorącymi powierzchniami i gorącymi elementami instalacji. Nie dotykać bez odpowiednich środków ochronnych.
• Siłownik wyposażony jest w sprężynę powrotną. Demontaż sprężyny jest zabroniony ze względu na wysokie ryzyko urazu dłoni i rąk.
• Model SQV91P40 posiada funkcję bezpieczeństwa: w przypadku zaniku zasilania trzpień siłownika wysuwa się, a zawór Kombi przechodzi do położenia zamkniętego (0%). Należy uwzględnić możliwość samoczynnego ruchu elementu wykonawczego.
• Po zadziałaniu funkcji bezpieczeństwa lub po załączeniu zasilania występuje czas blokady funkcji regulacyjnej; podczas uruchomienia i kalibracji siłownik wykonuje automatyczne ruchy do położeń krańcowych.
• Po zamontowaniu na popychaczu zaworu nie wolno obracać ani ponownie ustawiać siłownika bez wcześniejszego poluzowania mocowania popychacza.
• Należy zachować prawidłowy kierunek przepływu medium w instalacji. Nieprawidłowy kierunek przepływu może prowadzić do nieprawidłowego działania.
• Urządzenie przeznaczone jest do montażu wewnątrz budynków, w miejscu zabezpieczonym przed wpływem czynników atmosferycznych.
• Należy zapewnić cyrkulację powietrza wokół siłownika i trzpienia zaworu oraz zachować minimalne odstępy montażowe wymagane przez producenta.
• Produkt współpracuje wyłącznie z określonymi zaworami Siemens VPF43.. i VPF53... Stosowanie z zaworami innych producentów odbywa się na odpowiedzialność użytkownika.
• Urządzenie jest bezobsługowe; zaleca się regularną kontrolę działania siłownika z funkcją bezpieczeństwa.
• Produkt nie podlega naprawie i w przypadku uszkodzenia powinien zostać wymieniony w całości.
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do utylizacji jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
