ASC77.1E Zewnętrzny przełącznik pomocniczy, 24..250 [V] AC / 12..30 [V] DC, pojedynczy

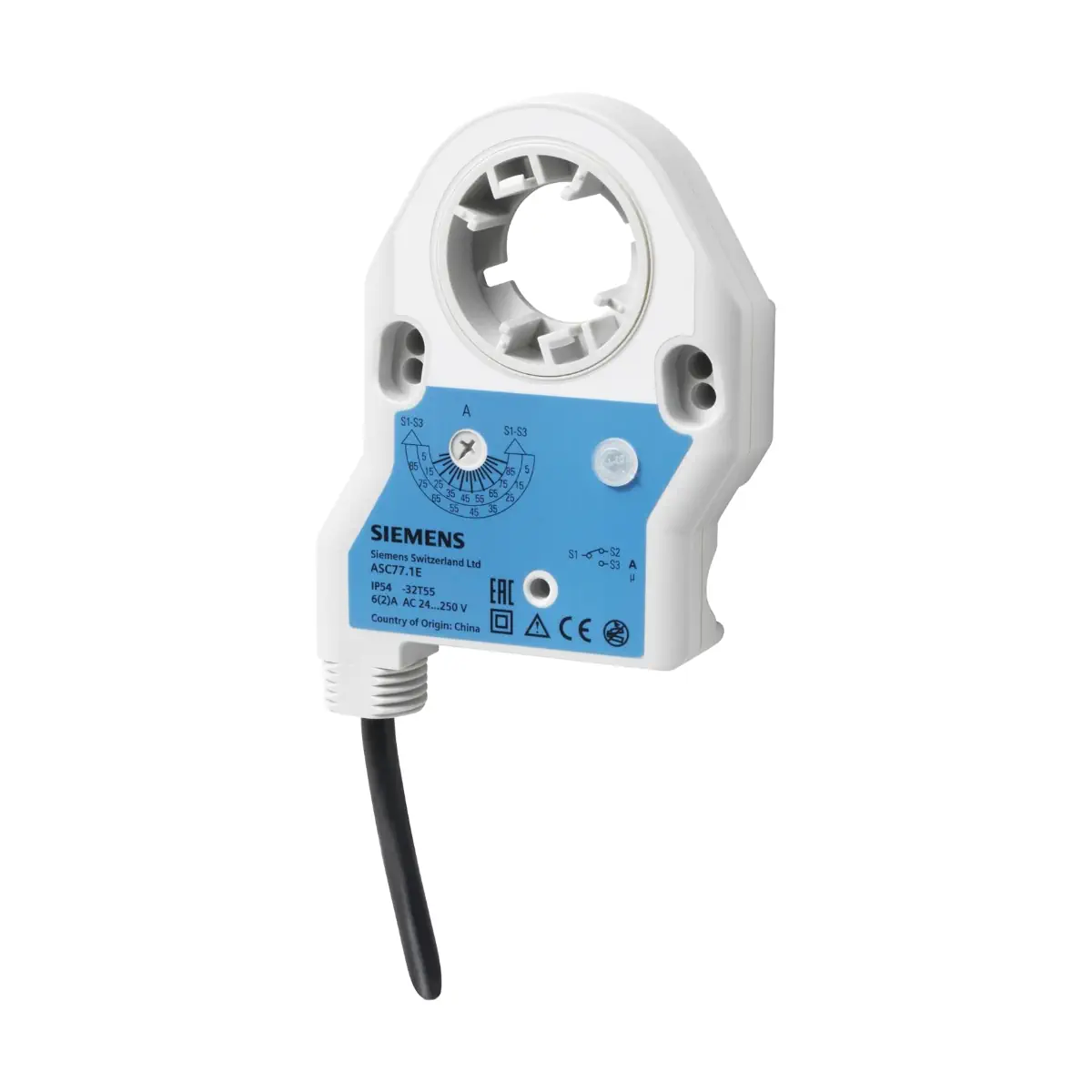

Siemens ASC77.1E to zewnętrzny przełącznik pomocniczy OpenAir™ przeznaczony do współpracy ze wszystkimi obrotowymi siłownikami do przepustnic powietrza typu GCA, GBB, GIB, GMA i GEB. Umożliwia rozszerzenie funkcji siłownika o dodatkowe sygnały przełączające oraz wygodną sygnalizację położenia przepustnicy. Wyposażony jest w fabrycznie zamontowany kabel przyłączeniowy o długości 0,9 m (3 × 0,75 mm²) i zapewnia szeroki zakres napięć pracy 24…250 V AC lub 12…30 V DC.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™
• Model: ASC77.1E
• Typ urządzenia: zewnętrzny przełącznik pomocniczy do siłowników obrotowych przepustnic powietrza
• Kompatybilne siłowniki: GCA, GBB, GIB, GMA, GEB (obrotowe siłowniki do przepustnic powietrza)
• Kabel przyłączeniowy: fabrycznie zamontowany, długość 0,9 m, 3 × 0,75 mm²
• Napięcie znamionowe: 24…250 V AC / 12…30 V DC
• Obciążalność styków (AC): 6(2) A przy 24…250 V AC, 50/60 Hz
• Obciążalność styków (DC): 2 A przy 12…30 V DC
• Zakres nastawy punktu przełączania: 5…90° kąta obrotu
• Skok regulacji: co 5°
• Wskaźnik położenia przepustnicy: optyczne wskazywanie aktualnej pozycji
• Łatwy odczyt: czytelne położenie punktu przełączania i bieżącej pozycji przepustnicy
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa bezpieczeństwa: II (wg EN 60730)
• Temperatura pracy: -32…+55 °C (IEC 721-3-3)
• Wilgotność pracy: < 95% r.h., bez kondensacji
• Temperatura transportu / składowania: -32…+70 °C (IEC 721-3-2)
• Wilgotność transportu / składowania: < 95% r.h., bez kondensacji
• Masa: ok. 0,48 kg (bez opakowania)

Zastosowanie

ASC77.1E stosowany jest do rozszerzenia funkcji obrotowych siłowników przepustnic powietrza typu GCA, GBB, GIB, GMA i GEB, w szczególności:

• do rozbudowy siłowników, które nie posiadają wbudowanych funkcji przełączających,
• do realizacji dodatkowych funkcji sterujących i sygnalizacyjnych zależnych od położenia przepustnicy,
• do jednoznacznego wskazywania aktualnej pozycji przepustnicy za pomocą wskaźnika położenia.

Funkcje i działanie

Regulowany punkt przełączania

• Możliwość ustawienia punktu przełączania w pełnym zakresie kąta obrotu od 5° do 90°.
• Regulacja odbywa się ze skokiem co 5°, co pozwala precyzyjnie dopasować położenie zadziałania przełącznika do wymagań instalacji.

Wskaźnik położenia

• Na obudowie znajduje się wizualny wskaźnik położenia, który pokazuje aktualną pozycję przepustnicy.
• Konstrukcja urządzenia zapewnia łatwość odczytu zarówno ustawionego punktu przełączania, jak i bieżącego położenia.

Podłączenie elektryczne

• Przewód przyłączeniowy: 0,9 m, 3 × 0,75 mm², zamontowany fabrycznie.
• Napięcie robocze styków: 24…250 V AC (50/60 Hz) lub 12…30 V DC.
• Obciążalność styków:
  • 6(2) A przy 24…250 V AC,
  • 2 A przy 12…30 V DC.
• Schemat wewnętrzny przełącznika oraz oznaczenia zacisków (Q11, Q12, Q14, S1…S3) przedstawiono w dokumentacji technicznej producenta.

Dane techniczne

• Napięcie znamionowe (AC): 24…250 V AC
• Częstotliwość: 50/60 Hz
• Obciążalność styków (AC): 6(2) A
• Napięcie znamionowe (DC): 12…30 V DC
• Obciążalność styków (DC): 2 A
• Zakres nastawy kąta przełączania: 5…90°, skok 5°
• Warunki pracy (IEC 721-3-3): temperatura -32…+55 °C, wilgotność < 95% r.h. (bez kondensacji)
• Warunki transportu / składowania (IEC 721-3-2): temperatura -32…+70 °C, wilgotność < 95% r.h. (bez kondensacji)
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa bezpieczeństwa: II (wg EN 60730)
• Bezpieczeństwo wyrobu: automatyczne regulatory elektryczne do użytku domowego i podobnego wg EN 60730-1
• Zgodność elektromagnetyczna – emisja zakłóceń: EN 61000-6-3
• Zgodność z dyrektywą: Dyrektywa niskonapięciowa 2006/95/EC
• Masa: ok. 0,48 kg (bez opakowania)

Wymiary i montaż

• Przełącznik ASC77.1E jest przeznaczony do montażu na obrotowych siłownikach przepustnic powietrza serii GCA, GBB, GIB, GMA i GEB.
• Wymiary zewnętrzne: wartości orientacyjne zgodnie z rysunkiem wymiarowym (m.in. 124,5 mm, 94 mm, 51,2 mm; wymiary w mm).
• Szczegółowe rozmieszczenie otworów i konturów montażowych przedstawiono w rysunku wymiarowym producenta.

Podsumowanie

Siemens ASC77.1E to zewnętrzny przełącznik pomocniczy dla siłowników obrotowych przepustnic powietrza OpenAir™, oferujący regulowany kąt zadziałania w zakresie 5…90°, szeroki zakres napięć pracy 24…250 V AC / 12…30 V DC, wysoki stopień ochrony IP54 oraz czytelny wskaźnik położenia przepustnicy. Fabrycznie zamontowany przewód 0,9 m (3 × 0,75 mm²) upraszcza podłączenie, a zgodność z normami EN 60730 i EN 61000-6-3 oraz dyrektywą 2006/95/EC gwarantuje bezpieczne i niezawodne zastosowanie w instalacjach HVAC.
