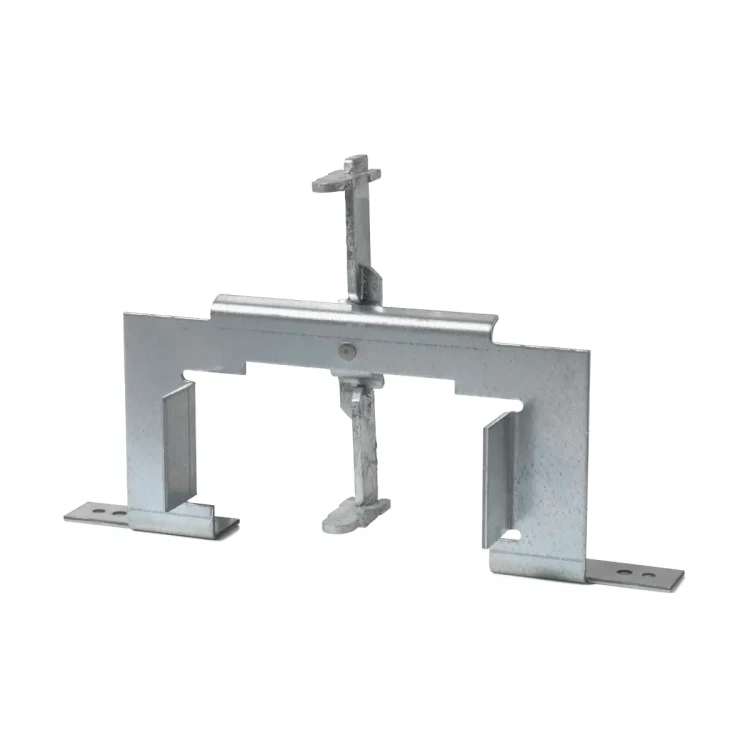

ASK73.2 Obejma montażowa do mocowania dwóch siłowników na jednej osi

ASK73.2 to samonastawna obejma montażowa firmy Siemens z serii akcesoriów OpenAir™ do siłowników do przepustnic powietrza. Przeznaczona jest do montażu dwóch siłowników obrotowych na jednej osi przepustnicy, w wersjach GCA16..1 oraz GIB16..1 z ciągłym sygnałem sterującym.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK73.2
• Typ produktu: samonastawna obejma montażowa (akcesorium OpenAir do siłowników do przepustnic powietrza)
• Przeznaczenie: montaż dwóch siłowników na jednej osi przepustnicy powietrza
• Kompatybilne siłowniki: GCA16..1, GIB16..1
• Rodzaj sterowania siłownika: tylko siłowniki z ciągłym sygnałem sterującym
• Ograniczenie stosowania: nie może być stosowana z siłownikami GIB, jeśli przepustnica zatrzymuje się w pozycji krańcowej
• Numer dokumentu (instrukcja montażu): 431929500 (M4613.2)
• Rysunek katalogowy: 4699Z48

Zastosowanie

Obejma montażowa ASK73.2 stanowi wyposażenie dodatkowe do siłowników obrotowych OpenAir przeznaczonych do przepustnic powietrza. Umożliwia samonastawny montaż dwóch kompatybilnych siłowników na jednej osi przepustnicy.

• Do montażu dwóch siłowników GCA16..1 na jednej osi przepustnicy.
• Do montażu dwóch siłowników GIB16..1 na jednej osi przepustnicy (z uwzględnieniem ograniczenia stosowania).
• Do aplikacji z przepustnicami powietrza, w których wymagane jest zastosowanie dwóch siłowników na wspólnej osi.

Funkcje i działanie

Samonastawna obejma montażowa

• Samonastawna konstrukcja obejmy umożliwia jej zastosowanie do montażu dwóch siłowników na jednej osi przepustnicy.
• Przystosowana do współpracy z siłownikami obrotowymi typu GCA16..1 oraz GIB16..1.
• Wyłącznie dla siłowników z ciągłym sygnałem sterującym – obejma nie jest przeznaczona do siłowników z innymi typami sygnału.
• Ograniczenie: nie może być stosowana z siłownikami GIB w układach, w których przepustnica zatrzymuje się w pozycji krańcowej.

Dane techniczne

• Oznaczenie typu: ASK73.2
• Rodzaj akcesorium: samonastawna obejma montażowa do siłowników obrotowych do przepustnic powietrza
• Seria akcesoriów: OpenAir™ ASC.. / ASK..
• Kompatybilne typy siłowników: GCA16..1, GIB16..1
• Wymagany typ sygnału sterującego siłownika: ciągły
• Ograniczenie stosowania: nie stosować z siłownikami GIB, jeśli przepustnica zatrzymuje się w pozycji krańcowej
• Numer dokumentu (instrukcja): 431929500 (M4613.2)
• Rysunek referencyjny: 4699Z48

Montaż

• Obejma ASK73.2 montowana jest na osi przepustnicy powietrza i służy do zamocowania dwóch siłowników na wspólnej osi.
• Stosować wyłącznie z siłownikami GCA16..1 oraz GIB16..1 wyposażonymi w ciągły sygnał sterujący.
• Nie używać obejmy z siłownikami GIB w aplikacjach, w których przepustnica zatrzymuje się w położeniu krańcowym.
• Szczegółowe wytyczne montażowe oraz wymiary podano w instrukcji o numerze 431929500 (M4613.2).

Podsumowanie

Siemens ASK73.2 to dedykowana, samonastawna obejma montażowa z serii OpenAir™, przeznaczona do montażu dwóch siłowników obrotowych GCA16..1 lub GIB16..1 z ciągłym sygnałem sterującym na jednej osi przepustnicy powietrza. Dzięki konstrukcji dostosowanej do współpracy z konkretnymi typami siłowników oraz jasno określonym ograniczeniom stosowania, ASK73.2 stanowi dopasowane akcesorium do systemów automatyki z przepustnicami powietrza wymagających dwóch siłowników na wspólnej osi.
