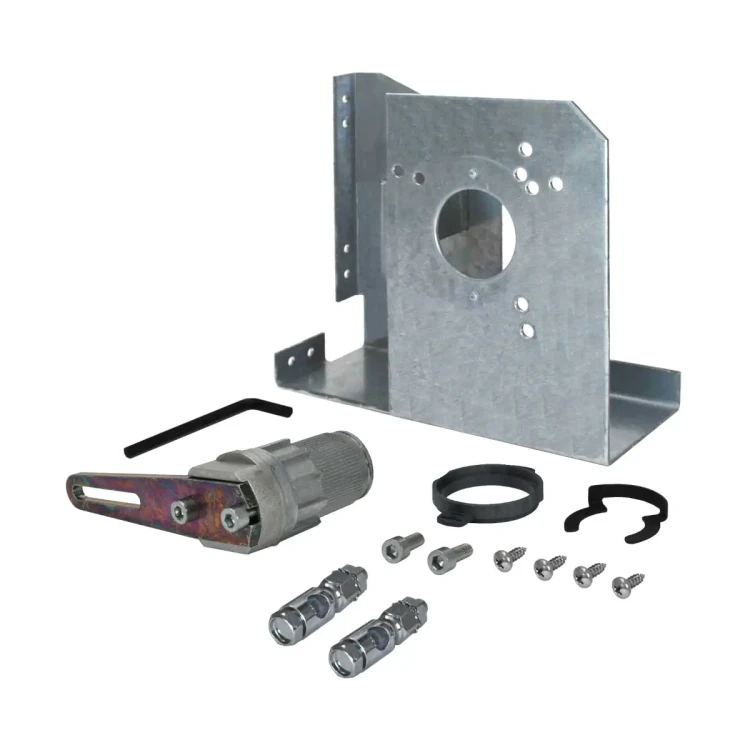

ASK71.2 Zestaw montażowy do zmiany ruchu obrotowy/liniowy, do montażu ramowego

ASK71.2 to zestaw firmy Siemens z serii OpenAir™ służący do zamiany ruchu obrotowego na liniowy, wyposażony w płytę montażową do montażu ramowego (naściennego). Akcesorium współpracuje z siłownikami do przepustnic powietrza GCA...1, GBB...1 i GIB...1, umożliwiając przeniesienie ruchu z osi siłownika na popychacz za pomocą przegubu kulowego do prętów o średnicy ∅8 mm.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™
• Model: ASK71.2
• Typ: zestaw do zamiany ruchu obrotowego na liniowy z płytą montażową
• Zastosowanie: montaż ramowy (naścienny) siłowników do przepustnic powietrza
• Kompatybilne siłowniki: GCA...1, GBB...1, GIB...1
• Element wykonawczy: przegub kulowy dla popychaczy o średnicy ∅8 mm
• Ograniczenia stosowania: nie może być stosowany z siłownikami GIB, jeśli przepustnica zatrzymuje się w pozycji krańcowej

Zastosowanie

Zestaw ASK71.2 przeznaczony jest jako wyposażenie dodatkowe do siłowników obrotowych OpenAir™ serii GCA...1, GBB...1 i GIB...1 stosowanych w przepustnicach powietrza. Umożliwia on realizację ruchu liniowego popychacza w miejscach, gdzie siłownik montowany jest ramowo (na ścianie lub konstrukcji wsporczej), a element wykonawczy musi być poruszany liniowo.

Funkcje i działanie

• Zamiana ruchu obrotowego na liniowy: mechanizm zestawu przenosi obrót osi siłownika na liniowe przemieszczenie popychacza.
• Płyta montażowa: umożliwia stabilny montaż ramowy (naścienny) kompletnego układu siłownik + mechanizm przekształcający ruch.
• Przegub kulowy: zakończenie robocze zestawu stanowi przegub kulowy przystosowany do współpracy z popychaczami o średnicy ∅8 mm.
• Dobór do aplikacji: zestaw może być stosowany z siłownikami GCA...1, GBB...1 i GIB...1, przy czym nie należy używać go z siłownikami GIB, jeśli przepustnica zatrzymuje się w położeniu krańcowym.

Montaż

• Zestaw ASK71.2 jest przeznaczony do montażu ramowego (naściennego) wraz z siłownikiem do przepustnicy powietrza.
• Popychacz instalowany jest w przegubie kulowym o średnicy ∅8 mm.
• Szczegółowe przykłady montażu oraz istotne wymiary znajdują się w odpowiedniej instrukcji montażu M4626.2.

Podsumowanie

Siemens ASK71.2 to dedykowany zestaw montażowy do zamiany ruchu obrotowego na liniowy w układach z siłownikami obrotowymi GCA...1, GBB...1 i GIB...1. Wyposażenie w płytę montażową do montażu ramowego oraz przegub kulowy dla popychaczy ∅8 mm sprawia, że jest to praktyczne rozwiązanie do realizacji liniowego napędu elementów przepustnic powietrza wszędzie tam, gdzie wymagany jest montaż naścienny lub ramowy siłownika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: ASK71.2 – zestaw do zamiany ruchu obrotowego na liniowy z płytą montażową do montażu ramowego (naściennego).
• Stosować wyłącznie zgodnie z instrukcją montażu M4626.2 oraz dokumentacją właściwego siłownika.
• Produkt przeznaczony do współpracy z siłownikami GCA...1, GBB...1 oraz GIB...1, z zastrzeżeniem ograniczeń zastosowania podanych przez producenta.
• Nie stosować z siłownikami GIB, jeśli przepustnica zatrzymuje się w pozycji krańcowej.
• Zestaw przeznaczony jest do montażu ramowego (naściennego) oraz do zamiany ruchu obrotowego na liniowy; użycie niezgodne z przeznaczeniem może powodować nieprawidłową pracę układu.
• Stosować popychacze o średnicy 8 mm, zgodnie z wymaganiami producenta.
• Montaż wykonywać z użyciem elementów przewidzianych w komplecie i zgodnie z podanymi w dokumentacji wymiarami montażowymi.
• Przed montażem należy sprawdzić zgodność zestawu z modelem siłownika oraz warunkami aplikacji przedstawionymi w dokumentacji.
