ASK71.5 Zestaw montażowy do zmiany ruchu obrotowy/liniowy

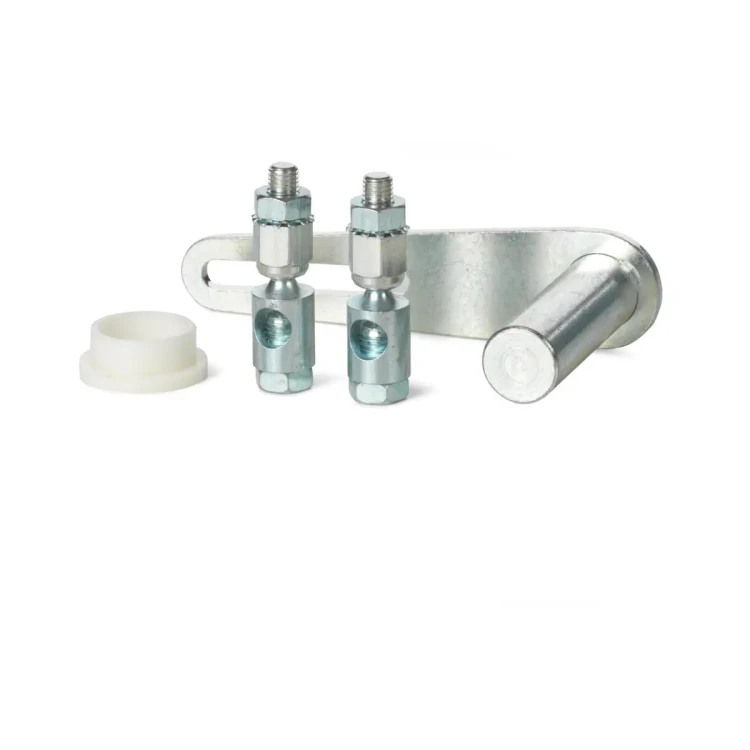

ASK71.5 to zestaw do zamiany ruchu obrotowego na liniowy z dźwignią, stanowiący wyposażenie dodatkowe siłowników do przepustnic powietrza OpenAir™ serii GDB...1 i GLB...1 firmy Siemens. Umożliwia przekształcenie obrotowego ruchu siłownika w liniowy ruch popychacza przy montażu naściennym (ramowym) lub kanałowym, zgodnie z dokumentacją producenta.

Najważniejsze cechy

• Producent: Siemens
• Linia produktowa: OpenAir™ – wyposażenie do siłowników do przepustnic powietrza
• Model: ASK71.5
• Typ akcesorium: zestaw do zamiany ruchu obrotowego na liniowy z dźwignią
• Przeznaczenie: zwiększenie funkcjonalności siłowników do przepustnic powietrza poprzez realizację liniowego napędu popychacza
• Kompatybilne siłowniki: GDB...1, GLB...1
• Sposób montażu: montaż naścienny (ramowy) lub kanałowy
• Element połączeniowy: przegub kulowy do popychaczy o średnicy Ø 8 mm
• Numer dokumentu montażowego: 7431900000 (instrukcja montażu M4634.1)

Zastosowanie

Zestaw ASK71.5 stosowany jest jako wyposażenie dodatkowe siłowników do przepustnic powietrza GDB...1 i GLB...1. Umożliwia wykorzystanie tych siłowników w aplikacjach, w których wymagany jest liniowy ruch popychacza zamiast bezpośredniego napędu osi przepustnicy.

ASK71.5 przeznaczony jest do montażu:

• naściennego (ramowego),
• kanałowego.

Funkcje i działanie

Zamiana ruchu obrotowego na liniowy

• Zestaw ASK71.5 realizuje zamianę ruchu obrotowego siłownika na liniowy ruch elementu napędzanego.
• Dźwignia stanowi element przełożenia między obrotem siłownika a liniowym przemieszczeniem popychacza.

Połączenie z popychaczem

• W skład zestawu wchodzi przegub kulowy przeznaczony do współpracy z popychaczami o średnicy Ø 8 mm.
• Zapewnia to pewne i zgodne z dokumentacją połączenie mechanicze między zestawem dźwigniowym a popychaczem.

Dane techniczne i dokumentacja

• Model: ASK71.5
• Numer dokumentu montażowego: 7431900000 (M4634.1)
• Dokument przeglądowy: CM2N4698pl – wyposażenie i części zamienne do siłowników do przepustnic powietrza OpenAir™ ASK...
• Informacje o wymiarach i przykładach montażu: zawarte w instrukcji montażu M4634.1 (patrz dokumentacja producenta).

Podsumowanie

Siemens ASK71.5 to zestaw dźwigniowy do zamiany ruchu obrotowego na liniowy, dedykowany do siłowników do przepustnic powietrza GDB...1 i GLB...1. Montaż naścienny (ramowy) lub kanałowy oraz przegub kulowy do popychaczy Ø 8 mm sprawiają, że ASK71.5 skutecznie zwiększa funkcjonalność siłowników OpenAir™ wszędzie tam, gdzie wymagany jest liniowy ruch popychacza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest wyposażeniem dodatkowym do siłowników GDB...1 oraz GLB...1 i powinien być stosowany wyłącznie zgodnie z jego przeznaczeniem, tj. do zamiany ruchu obrotowego na liniowy.
• Montaż należy wykonywać zgodnie z instrukcją montażu Siemens M4634.1 oraz dokumentacją odpowiedniego siłownika.
• Produkt przeznaczony jest do popychaczy o średnicy Ø8 mm. Nie stosować elementów o wymiarach innych niż przewidziane w dokumentacji.
• Podczas montażu należy zachować wskazane w dokumentacji wymiary montażowe i zakresy pracy elementów ruchomych, w szczególności maks. 90 mm oraz 20...26 mm w pokazanym układzie montażowym.
• Podczas instalacji należy uwzględnić zakres ruchu dźwigni i elementów współpracujących. Należy zapewnić wystarczającą wolną przestrzeń, aby uniknąć kolizji z innymi elementami instalacji.
• Nieprawidłowy montaż może prowadzić do niewłaściwej pracy układu przeniesienia ruchu oraz uszkodzenia siłownika lub elementów mechanicznych instalacji.
• Przy montażu należy stosować wskazane w dokumentacji elementy mocujące, w tym wkręty Ø3,9 x 9,5 mm DIN 7981 oraz otwory montażowe 3 x Ø3,2 mm, jeśli wymagane dla tego sposobu instalacji.
• Połączenia śrubowe należy dokręcać zgodnie z dokumentacją; dla wskazanego połączenia obowiązuje moment dokręcania 7...10 Nm przy użyciu klucza 4 mm.
• Nie przekraczać podanych w dokumentacji wartości montażowych, w szczególności maks. 9 mm dla wskazanego ustawienia przyłącza M6.
• Podczas montażu i regulacji zachować ostrożność w strefie ruchu dźwigni oraz popychacza, aby uniknąć urazu mechanicznego.
