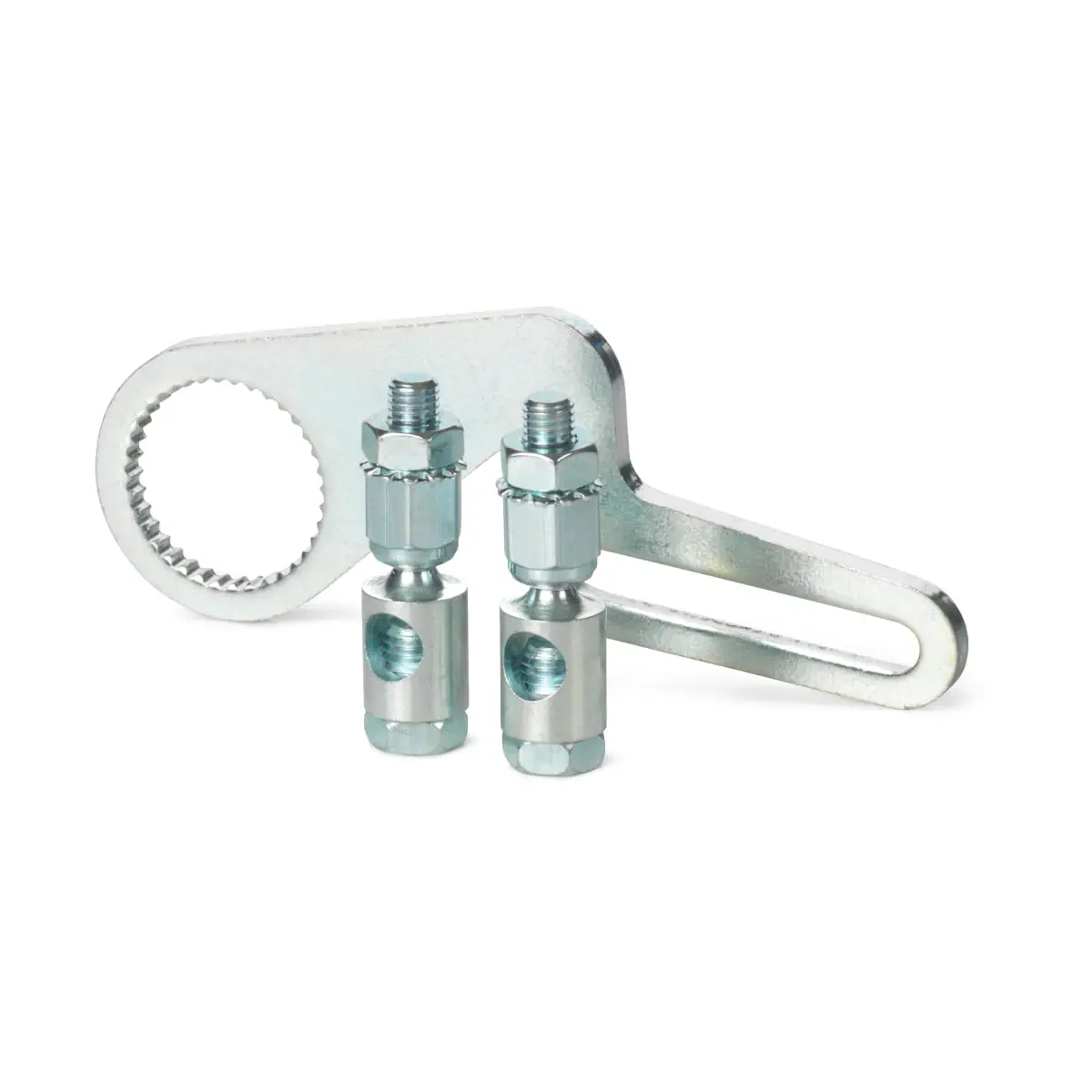

ASK71.13 Zestaw montażowy do zmiany ruchu obrotowy/liniowy, z dźwignią i klamrą

ASK71.13 to zestaw do zamiany ruchu obrotowego na liniowy z dźwignią, przeznaczony jako wyposażenie dodatkowe do siłowników do przepustnic powietrza serii GMA i GEB firmy Siemens. Umożliwia mechaniczne przekształcenie obrotu osi siłownika w ruch posuwisty popychacza, co pozwala na elastyczne przeniesienie napędu w instalacjach kanałowych i naściennych.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK71.13
• Typ akcesorium: zestaw do zamiany ruchu obrotowego na liniowy z dźwignią
• Przeznaczenie: wyposażenie dodatkowe do siłowników do przepustnic powietrza serii GMA i GEB (siłowniki obrotowe)
• Rodzaj ruchu: konwersja obrotu osi siłownika na ruch liniowy popychacza
• Sposób montażu: bezpośredni montaż kanałowy lub naścienny siłownika (mocowanie od tyłu) oraz montaż na przepustnicy siłownika
• Element wykonawczy: dźwignia z przegubem kulowym
• Średnica popychacza: przegub kulowy do popychaczy o średnicy ∅8 mm
• Elementy mocujące: wkręty samogwintujące Taptite M6 x 16
• Nr dokumentu Siemens: 7431902380 (M4614.3)

Zastosowanie

Zestaw ASK71.13 stosowany jest jako wyposażenie dodatkowe do siłowników do przepustnic powietrza serii GMA i GEB, wszędzie tam, gdzie wymagane jest przełożenie obrotu osi siłownika na ruch liniowy przenoszony na popychacz lub inny element wykonawczy.

• Realizacja ruchu liniowego w aplikacjach, w których nie jest możliwe bezpośrednie sprzężenie z osią przepustnicy.
• Zastosowania kanałowe: bezpośredni montaż kanałowy siłownika z mocowaniem od tyłu.
• Zastosowania naścienne: montaż siłownika na ścianie z przeniesieniem napędu za pomocą dźwigni i popychacza.
• Montaż na przepustnicy: użycie zestawu na przepustnicy siłownika z dodatkową funkcją zamiany ruchu obrotowego na liniowy.

Funkcje i działanie

• Przekształca ruch obrotowy osi siłownika obrotowego w ruch liniowy popychacza.
• Dźwignia przenosi moment z osi siłownika na przegub kulowy, do którego podłączony jest popychacz.
• Przegub kulowy jest przystosowany do współpracy z popychaczami o średnicy ∅8 mm, co ułatwia wykonanie stabilnego połączenia mechanicznego.
• W zestawie przewidziano wkręty samogwintujące Taptite M6 x 16 do pewnego zamocowania elementów zestawu.

Dane techniczne

• Typ: zestaw do zamiany ruchu obrotowego na liniowy z dźwignią
• Zastosowanie: siłowniki do przepustnic powietrza serii GMA i GEB (siłowniki obrotowe)
• Średnica popychacza: 8 mm (przegub kulowy do popychaczy ∅8 mm)
• Elementy mocujące: wkręty samogwintujące Taptite M6 x 16
• Nr dokumentu Siemens: 7431902380 / M4614.3

Montaż

• Zaprojektowany do bezpośredniego montażu kanałowego lub naściennego siłownika – siłownik mocowany jest od tyłu.
• Możliwy jest także montaż na przepustnicy siłownika, z realizacją dodatkowej funkcji zamiany ruchu obrotowego na liniowy.
• Popychacz o średnicy 8 mm łączy się z dźwignią za pomocą przegubu kulowego.
• Do mocowania elementów używane są wkręty samogwintujące Taptite M6 x 16, zgodnie z instrukcją Siemens.
• Szczegółowe przykłady zastosowania i wymiary montażowe podano w dokumentacji Siemens o numerze M4614.3.

Podsumowanie

Siemens ASK71.13 to praktyczny zestaw montażowy, który umożliwia zamianę ruchu obrotowego siłowników do przepustnic powietrza serii GMA i GEB na ruch liniowy popychacza. Dzięki zintegrowanej dźwigni, przegubowi kulowemu dla popychaczy ∅8 mm oraz dołączonym wkrętom Taptite M6 x 16, akcesorium ułatwia realizację wymagających połączeń mechanicznych przy montażu kanałowym, naściennym lub bezpośrednio na przepustnicy.
