ASK71.4 Zestaw montażowy do zmiany ruchu obrotowy/liniowy, z dźwignią i klamrą

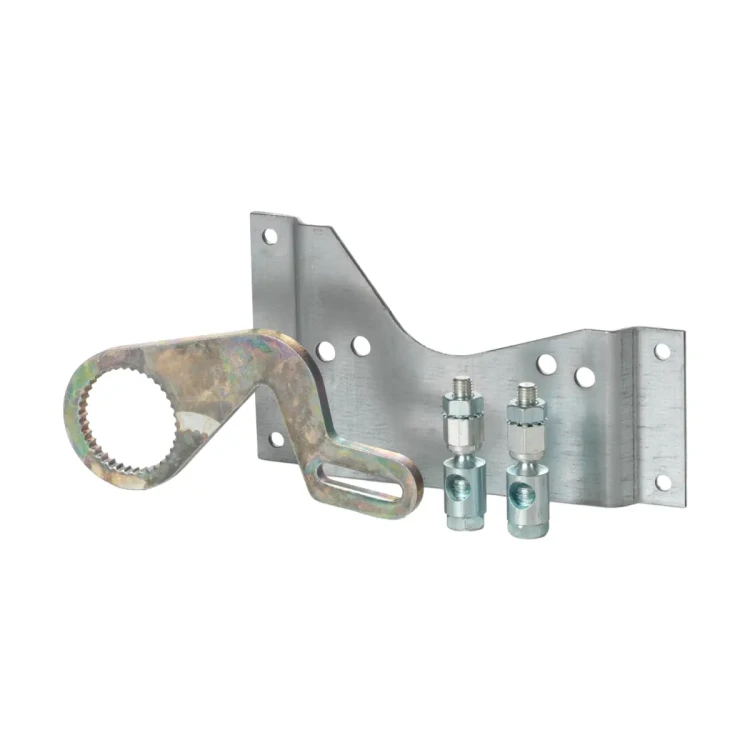

ASK71.4 to zestaw montażowy Siemens OpenAir™ do zamiany ruchu obrotowego na liniowy, wyposażony w dźwignię i płytę montażową. Przeznaczony jest jako wyposażenie dodatkowe do siłowników obrotowych do przepustnic powietrza, umożliwiając boczny montaż siłownika na kanale lub ramie oraz przeniesienie jego ruchu na popychacz o średnicy 8 mm.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir – wyposażenie dodatkowe do siłowników do przepustnic powietrza
• Model: ASK71.4
• Typ akcesorium: zestaw do zamiany ruchu obrotowego na liniowy z dźwignią i płytą montażową
• Przeznaczenie: dodatkowe wyposażenie do siłowników obrotowych do przepustnic powietrza
• Funkcja podstawowa: mechaniczna konwersja obrotu osi siłownika na ruch liniowy popychacza
• Montaż siłownika: na płycie montażowej, umożliwiającej boczny montaż kanałowy lub ramowy (naścienny)
• Element wykonawczy: przegub kulowy do popychaczy o średnicy ∅8 mm
• Dokumentacja montażowa: nr dokumentu 431928460 (M4626.4)

Zastosowanie

Zestaw ASK71.4 stosowany jest wszędzie tam, gdzie siłownik obrotowy do przepustnic powietrza musi zostać zamontowany bocznie na kanale lub ramie, a samo sterowanie przepustnicą odbywa się za pomocą popychacza o ruchu liniowym. Dzięki dźwigni i płycie montażowej możliwe jest wygodne przeniesienie ruchu obrotowego siłownika na liniowe przesunięcie elementu wykonawczego.

Funkcje i działanie

• Zamiana ruchu obrotowego na liniowy: dźwignia zestawu przekształca obrót osi siłownika obrotowego w liniowy ruch popychacza.
• Płyta montażowa: umożliwia solidne zamocowanie siłownika na boku kanału lub na ramie (montaż ramowy), co ułatwia integrację z instalacją przepustnic powietrza.
• Przegub kulowy: umożliwia podłączenie popychacza o średnicy ∅8 mm, zapewniając pewne połączenie mechaniczne w układach z ruchem liniowym.

Montaż

• Zestaw ASK71.4 przeznaczony jest do montażu bezpośrednio przy siłowniku obrotowym jako element pośredni między osią siłownika a popychaczem.
• Płyta montażowa pozwala na boczny montaż siłownika na kanale lub na ramie konstrukcyjnej (montaż ramowy).
• Po stronie wyjściowej zastosowano przegub kulowy przystosowany do popychaczy o średnicy ∅8 mm.
• Szczegółowe przykłady zastosowania oraz istotne wymiary montażowe podane są w instrukcji montażu o numerze M4626.4.

Podsumowanie

Siemens ASK71.4 to kompletny zestaw do zamiany ruchu obrotowego na liniowy w układach z przepustnicami powietrza, łączący dźwignię i płytę montażową w jedno funkcjonalne akcesorium. Umożliwia on boczny montaż siłownika obrotowego na kanale lub ramie oraz pewne połączenie z popychaczem ∅8 mm, stanowiąc praktyczne rozwiązanie dla instalacji wymagających liniowego sterowania elementem wykonawczym przy użyciu siłownika obrotowego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest wyposażeniem dodatkowym do siłowników przepustnic powietrza i jest przeznaczony wyłącznie do zamiany ruchu obrotowego na liniowy.
• Model ASK71.4 stosować wyłącznie z kompatybilnymi siłownikami wskazanymi w dokumentacji: GCA..1, GBB..1, GIB..1.
• Montaż wykonywać wyłącznie zgodnie z instrukcją montażu producenta M4626.4 oraz z zachowaniem podanych wymiarów i ograniczeń montażowych.
• Produkt przeznaczony jest do montażu siłownika na płycie montażowej, umożliwiającej boczny montaż kanałowy lub ramowy. Nie stosować do zastosowań innych niż opisane w dokumentacji.
• Do współpracy stosować popychacz o średnicy Ø8 mm, zgodnie z dokumentacją producenta.
• Podczas montażu należy zachować dopuszczalne położenia i zakres ruchu mechanizmu; w dokumentacji wskazano maksymalny kąt pracy do 95°.
• Nieprawidłowy montaż, przekroczenie dopuszczalnych zakresów ruchu lub zastosowanie nieodpowiednich elementów mocujących może spowodować nieprawidłową pracę układu lub uszkodzenie siłownika i elementów współpracujących.
• Do montażu używać wyłącznie elementów przewidzianych w komplecie lub wskazanych przez producenta.
• Przed uruchomieniem należy sprawdzić poprawność zamocowania wszystkich elementów oraz swobodę ruchu mechanizmu w całym zakresie pracy.
