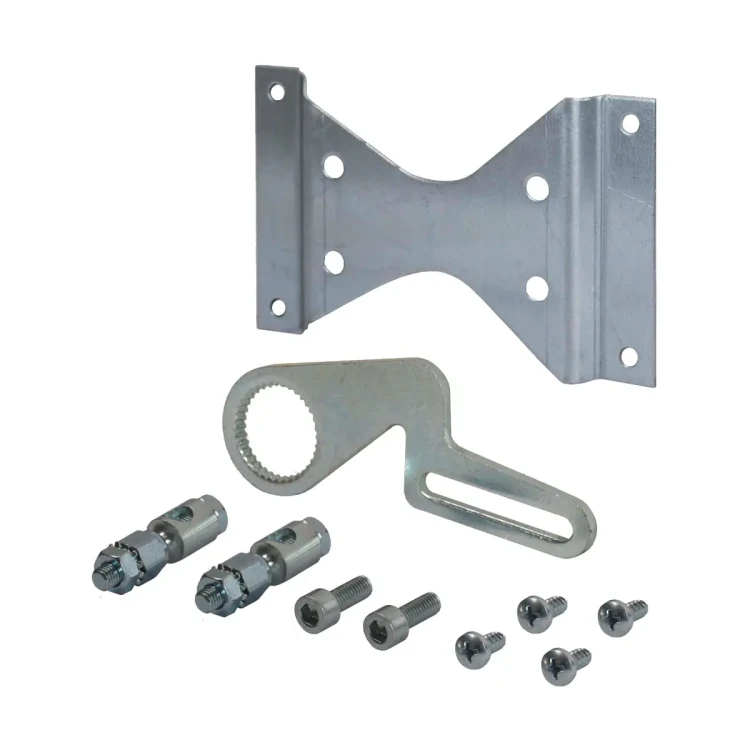

ASK71.14 Zestaw montażowy do zmiany ruchu obrotowy/liniowy, z dźwignią

ASK71.14 to zestaw montażowy Siemens OpenAir™ do siłowników do przepustnic powietrza, przeznaczony do zamiany ruchu obrotowego na liniowy. Wyposażony w dźwignię oraz płytę montażową, umożliwia boczny montaż siłownika na kanale lub ramie konstrukcyjnej oraz przeniesienie ruchu na popychacz poprzez przegub kulowy do prętów o średnicy ∅8 mm.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir – wyposażenie do siłowników do przepustnic powietrza
• Model: ASK71.14
• Typ: zestaw do zamiany ruchu obrotowego na liniowy z dźwignią i płytą montażową
• Przeznaczenie: dodatkowe wyposażenie do siłowników obrotowych do przepustnic powietrza (GMA, GEB)
• Funkcja główna: mechaniczne przekształcenie obrotu wału siłownika w ruch liniowy popychacza
• Sposób montażu: boczny montaż kanałowy lub ramowy dzięki płycie montażowej
• Połączenie z popychaczem: przegub kulowy do popychaczy o średnicy ∅8 mm
• Elementy montażowe: przygotowane miejsca pod śruby Taptite M6 × 16 i wkręty 4,8 × 13 DIN 7981
• Dokumentacja: 7431902390 (instrukcja montażu M4614.4)

Zastosowanie

Zestaw ASK71.14 jest przeznaczony do współpracy z obrotowymi siłownikami do przepustnic powietrza serii GMA i GEB, gdy wymagane jest sterowanie elementem poruszającym się liniowo (popychaczem). Zamocowanie siłownika na dołączonej płycie montażowej umożliwia boczny montaż kanałowy lub ramowy, co pozwala dopasować położenie siłownika do geometrii przepustnicy oraz konstrukcji kanału lub ramy.

Funkcje i działanie

• Zamiana ruchu obrotowego na liniowy – dźwignia osadzona na wale siłownika przekształca jego obrót w posuwisty ruch popychacza, co umożliwia liniowe sterowanie elementami wykonawczymi przepustnicy powietrza.
• Płyta montażowa – siłownik mocowany jest do płyty montażowej, która następnie przytwierdzana jest do ściany kanału lub ramy. Taka konstrukcja wspiera pewny, stabilny i powtarzalny sposób instalacji.
• Przegub kulowy ∅8 mm – połączenie z popychaczem realizowane jest poprzez przegub kulowy przystosowany do prętów/popychaczy o średnicy 8 mm, co zapewnia zgodność z typowymi elementami mechaniki przepustnic.

Montaż

• Montowany jako wyposażenie dodatkowe do siłowników obrotowych do przepustnic powietrza.
• Siłownik mocuje się na płycie montażowej, która umożliwia boczny montaż kanałowy lub ramowy.
• Przewidziane są punkty mocujące pod śruby Taptite M6 × 16 oraz wkręty 4,8 × 13 DIN 7981.
• Ruch siłownika przenoszony jest na popychacz poprzez przegub kulowy do popychaczy o średnicy ∅8 mm.
• Szczegółowy sposób montażu, przykłady zastosowań oraz wymiary podane są w instrukcji montażu M4614.4 przypisanej do tego modelu.

Dane techniczne

• Producent: Siemens
• Model: ASK71.14
• Nr dokumentu / instrukcja: 7431902390 (M4614.4)
• Rodzaj produktu: zestaw do zamiany ruchu obrotowego na liniowy z dźwignią i płytą montażową
• Przeznaczenie: wyposażenie dodatkowe do siłowników obrotowych do przepustnic powietrza (GMA, GEB)
• Montaż siłownika: na płycie montażowej (boczny montaż kanałowy lub ramowy)
• Połączenie z napędem przepustnicy: przegub kulowy do popychaczy o średnicy ∅8 mm
• Elementy mocujące wg karty katalogowej: śruby Taptite M6 × 16, wkręty 4,8 × 13 DIN 7981

Podsumowanie

Siemens ASK71.14 to dedykowany zestaw montażowy z dźwignią i płytą montażową, który umożliwia zamianę ruchu obrotowego siłownika na liniowy ruch popychacza oraz boczny montaż kanałowy lub ramowy siłowników do przepustnic powietrza serii GMA i GEB. Przegub kulowy do popychaczy ∅8 mm oraz możliwość stabilnego zamocowania na płycie montażowej sprawiają, że ASK71.14 jest praktycznym elementem mechaniki napędu przepustnic powietrza.
