ASC77.2E Zewnętrzny przełącznik pomocniczy, 24..250 [V] AC / 12..30 [V] DC, podwójny

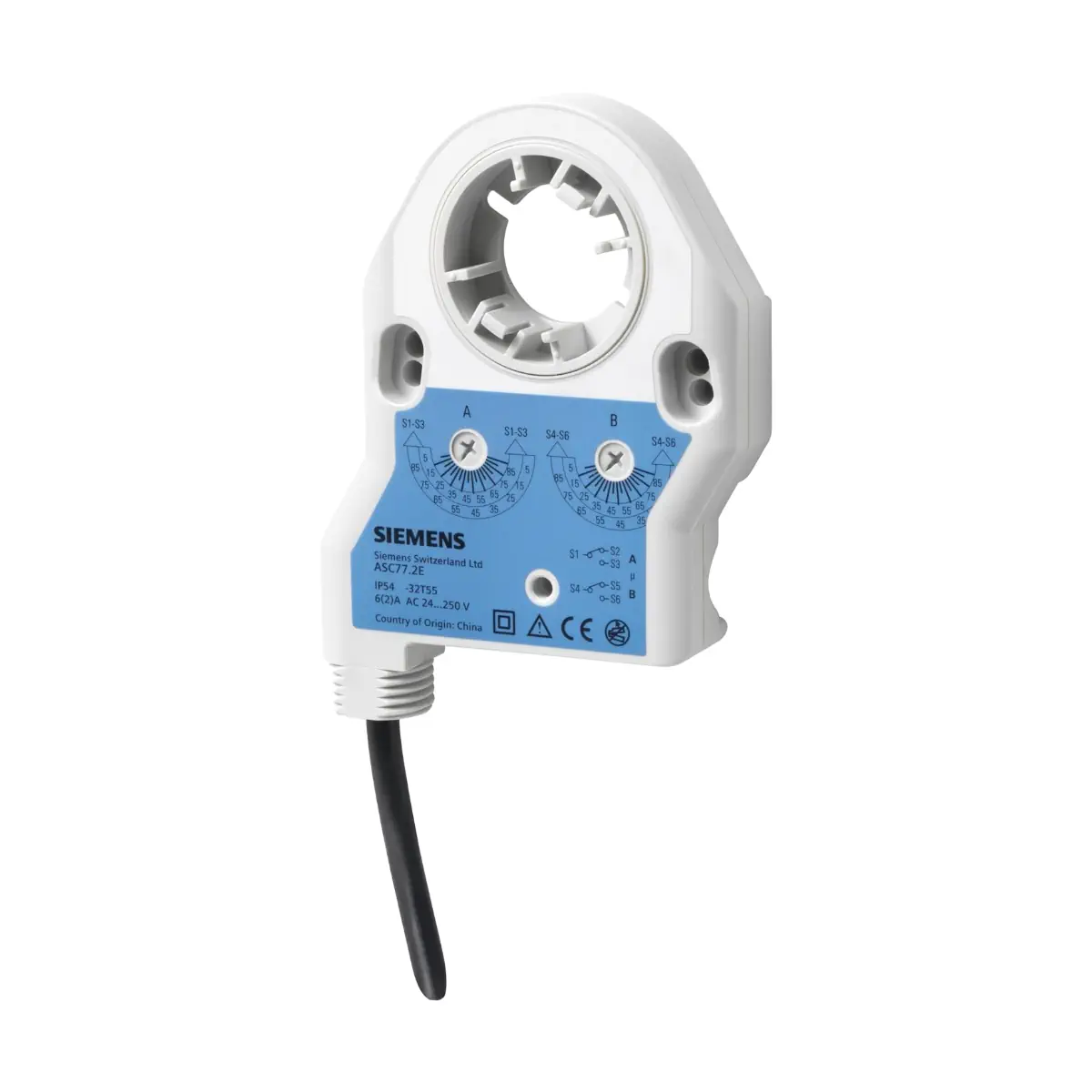

Siemens ASC77.2E to zewnętrzny przełącznik pomocniczy serii OpenAir, przeznaczony do współpracy ze wszystkimi obrotowymi siłownikami do przepustnic powietrza typu GCA, GBB, GIB, GMA i GEB. Wyposażony w dwa przełączniki pomocnicze oraz fabrycznie zamontowany kabel o długości 0,9 m (6 × 0,75 mm²), umożliwia ustawienie punktów przełączania w zakresie 5…90° ze skokiem 5°, a także łatwy odczyt aktualnej pozycji przepustnicy dzięki wbudowanemu wskaźnikowi położenia.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir
• Model: ASC77.2E
• Typ urządzenia: zewnętrzny przełącznik pomocniczy do obrotowych siłowników przepustnic powietrza
• Kompatybilne siłowniki: GCA, GBB, GIB, GMA, GEB
• Liczba przełączników pomocniczych: 2 (przełącznik A – S1 oraz przełącznik B – S4)
• Kabel przyłączeniowy: fabrycznie zamontowany, długość 0,9 m, przekrój 6 × 0,75 mm²
• Napięcie znamionowe: 24…250 V AC / 12…30 V DC
• Obciążalność styków (AC): 6(2) A przy 24…250 V AC, 50/60 Hz
• Obciążalność styków (DC): 2 A przy 12…30 V DC
• Zakres kąta przełączania: 5…90° ze skokiem 5°
• Odczyt punktów przełączania: łatwy odczyt położenia przełączania
• Wskaźnik położenia: wskazywanie aktualnej pozycji przepustnicy za pomocą wskaźnika położenia
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa bezpieczeństwa: II (wg EN 60730)
• Zakres temperatury pracy: -32…+55 °C (wg IEC 721-3-3)
• Zakres temperatury transportu: -32…+70 °C (wg IEC 721-3-2)
• Dopuszczalna wilgotność (bez kondensacji): < 95 % r.h. (praca i transport)
• Masa (bez opakowania): 0,48 kg

Zastosowanie

Przełącznik pomocniczy ASC77.2E stosowany jest do rozszerzenia zakresu funkcji obrotowych siłowników do przepustnic powietrza typu GCA, GBB, GIB, GMA i GEB, a także do rozbudowy siłowników, które nie posiadają wbudowanych funkcji przełączających. Umożliwia zewnętrzne przełączanie i sygnalizację w zdefiniowanych położeniach kątowych pracy przepustnicy.

Funkcje i działanie

Regulowane punkty przełączania

• Możliwość ustawienia punktów przełączania w pełnym zakresie kąta obrotu przepustnicy od 5 do 90°.
• Regulacja odbywa się ze skokiem 5°, co pozwala na precyzyjne dopasowanie położeń przełączania do wymagań aplikacji.
• Konstrukcja przełącznika zapewnia łatwy odczyt położenia przełączania.

Wskaźnik położenia przepustnicy

• Wskaźnik położenia na obudowie pokazuje aktualną pozycję przepustnicy.
• Ułatwia to szybką kontrolę ustawienia przepustnicy oraz przyporządkowanie ustawionych punktów przełączania do rzeczywistego kąta obrotu.

Dwa przełączniki pomocnicze A i B

• Model ASC77.2E wyposażony jest w dwa przełączniki pomocnicze:
  • Przełącznik A (S1) – z wyprowadzeniami Q11, Q12, Q14.
  • Przełącznik B (S4) – z wyprowadzeniami Q21, Q22, Q24.
• Dla obu przełączników obowiązują te same parametry elektryczne:
  • 24…250 V AC, 6(2) A, 50/60 Hz
  • 12…30 V DC, 2 A
• Dokładny układ styków oraz ich oznaczenia przedstawione są na schemacie wewnętrznym w dokumentacji producenta.

Podłączenie elektryczne

• Kabel podłączeniowy: fabrycznie zamontowany, długość 0,9 m, 6 × 0,75 mm².
• Napięcia robocze styków:
  • 24…250 V AC, częstotliwość 50/60 Hz
  • 12…30 V DC
• Obciążalność styków:
  • 6(2) A przy napięciu przemiennym 24…250 V AC
  • 2 A przy napięciu stałym 12…30 V DC
• Dopuszczalne kombinacje napięć dla przełączników A (S1) i B (S4):
  • 24 V AC / 24 V AC: 24 V AC na przełączniku A i 24 V AC na przełączniku B – dopuszczalne.
  • 230 V AC / 230 V AC:
    • ta sama faza L1 na A i B – dopuszczalne,
    • ta sama faza L2 na A i B – dopuszczalne,
    • ta sama faza L3 na A i B – dopuszczalne.
  • 230 V AC (różne fazy): Lx na A oraz ≠ Lx na B – niedopuszczalne.
  • Mieszane napięcia: 24 V AC / 230 V AC lub 230 V AC / 24 V AC pomiędzy przełącznikami A i B – niedopuszczalne.

Dane techniczne

• Napięcie znamionowe (AC): 24…250 V AC
• Częstotliwość: 50/60 Hz
• Obciążalność styków (AC): 6(2) A
• Napięcie znamionowe (DC): 12…30 V DC
• Obciążalność styków (DC): 2 A
• Zakres temperatury pracy: -32…+55 °C (wg IEC 721-3-3)
• Zakres temperatury transportu i składowania: -32…+70 °C (wg IEC 721-3-2)
• Wilgotność otoczenia (praca i transport): < 95 % r.h., bez kondensacji
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa bezpieczeństwa: II (wg EN 60730)
• Bezpieczeństwo wyrobu: automatyczne regulatory elektryczne do użytku domowego i podobnego, EN 60730-1
• Kompatybilność elektromagnetyczna (EMC): emisja zakłóceń EN 61000-6-3
• Zgodność z dyrektywami UE: dyrektywa niskonapięciowa 2006/95/EC
• Masa (bez opakowania): 0,48 kg

Wymiary

• Długość całkowita: 124,5 mm
• Szerokość: 94 mm
• Wysokość maksymalna: 51,2 mm
• Inne wymiary montażowe (wg rysunku wymiarowego): 39,8 mm, 30,5 mm, 21,5 mm, 16,5 mm, 3,5 mm
• Jednostka: mm

Podsumowanie

Siemens ASC77.2E to kompaktowy, zewnętrzny przełącznik pomocniczy z dwoma niezależnymi przełącznikami, zaprojektowany do współpracy z obrotowymi siłownikami przepustnic powietrza serii OpenAir (GCA, GBB, GIB, GMA, GEB). Szeroki zakres napięć pracy 24…250 V AC / 12…30 V DC, wysoka obciążalność styków, regulowane kąty przełączania 5…90° oraz czytelny wskaźnik położenia sprawiają, że ASC77.2E jest uniwersalnym i wygodnym w eksploatacji elementem rozszerzającym funkcjonalność siłowników przepustnic powietrza.
