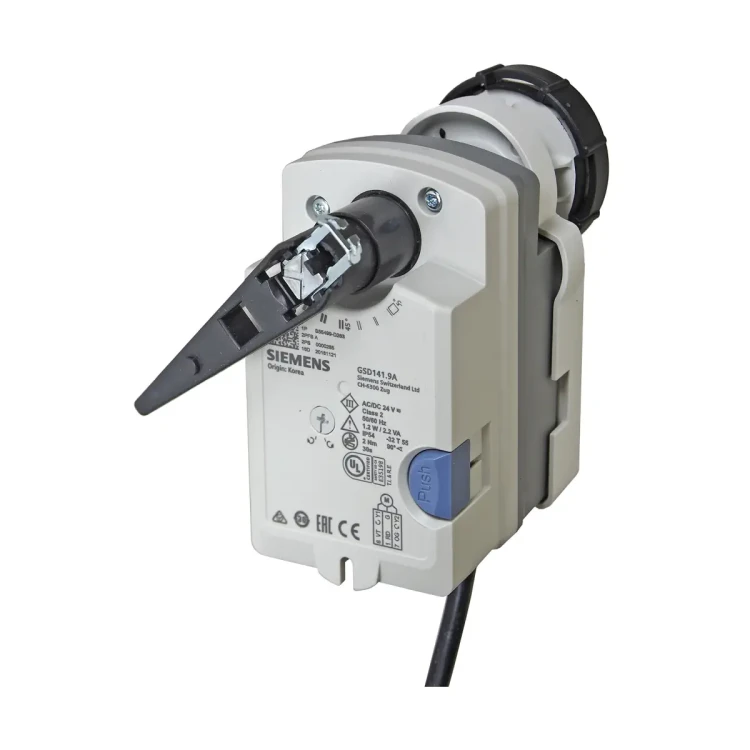

GSD141.9A Siłownik elektromechaniczny, 2 [Nm], 2-stawny, 24 [V] AC/DC, 30 [s]

GSD141.9A to elektromechaniczny siłownik obrotowy z rodziny ACVATIX™, przeznaczony do sterowania zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jest to wykonanie bez sprężyny powrotnej, przystosowane do pracy z regulatorami 2-stawnymi (włącz-wyłącz). Siłownik współpracuje z zaworami kulowymi Siemens VAI60.. / VBI60.. (gwint wewnętrzny) oraz VAG60.. / VBG60.. (gwint zewnętrzny) w zakresie średnic DN15…DN25 i jest dostarczany z fabrycznie montowanym kablem o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GSD141.9A
• Typ: siłownik obrotowy do zaworów kulowych (bez sprężyny powrotnej)
• Zastosowanie: instalacje HVAC (ogrzewanie / wentylacja / klimatyzacja)
• Sterowanie: 2-stawne (włącz-wyłącz)
• Nominalny moment obrotowy: 2 Nm
• Nominalny kąt obrotu: 90°
• Czas przebiegu 90°: 30 s
• Silnik: bezszczotkowy, trwały silnik prądu stałego
• Odporność: brak potrzeby stosowania wyłączników krańcowych, odporność na przeciążenia, utrzymanie pozycji po osiągnięciu położenia krańcowego
• Przekładnia: bezobsługowa i cicha
• Ustawienie ręczne: suwak wysprzęglający przekładnię (0°…90°)
• Stopień ochrony obudowy: IP40
• Kabel podłączeniowy: 0,9 m, 0,75 mm²
• Masa (bez opakowania): 0,63 kg

Zastosowanie i kompatybilność

Siłownik GSD141.9A jest przeznaczony do zaworów kulowych odcinających i przełączających Siemens z przyłączami gwintowanymi, w zakresie DN15…DN25:

• VAI60.. / VBI60.. – zawory z gwintem wewnętrznym
• VAG60.. / VBG60.. – zawory z gwintem zewnętrznym

Przykładowe zawory współpracujące Siemens (wg zestawienia):

• VAG60.15-9, VAG60.20-17, VAG60.25-22
• VAI60.15-15, VAI60.20-22, VAI60.25-22
• VBG60.15-5L, VBG60.20-8L, VBG60.25-9L
• VBI60.15-5L, VBI60.20-9L, VBI60.25-9L
• VBG60.15-8T, VBG60.20-13T, VBG60.25-13T
• VBI60.15-12T, VBI60.20-16T, VBI60.25-16T

Funkcje i działanie

Sterowanie włącz-wyłącz (2-stawne)

• Siłownik jest przystosowany do współpracy z regulatorami 2-stawnymi.
• Kierunek obrotu (zgodny z ruchem wskazówek zegara lub przeciwny) zależy od pozycji zamontowania siłownika na zaworze kulowym.

Ustawienie ręczne

• Po przesunięciu suwaka wysprzęglającego przekładnię zębatą można ustawić pozycję siłownika ręcznie w dowolnym położeniu między 0° a 90°.
• Po zwolnieniu suwaka, jeśli pojawi się sygnał sterujący z regulatora, to sygnał sterujący ma wyższy priorytet i określa położenie siłownika.

Budowa

• Obudowa: tworzywo sztuczne wzmocnione włóknem szklanym
• Właściwości obudowy: ognioodporna, niebromowana, niechlorowana

Podłączenie elektryczne (GSD141.9A)

• Zasilanie: AC 24 V ±20% (50/60 Hz) lub DC 24 V ±15%
• Kabel fabryczny: 0,9 m, przekrój żył 0,75 mm²
• Oznaczenia przewodów (24 V AC / 24 V DC):

• G (nr 1, czerwony / RD): potencjał systemowy AC 24 V / DC 24 V
• Y12 (nr 6, fioletowy / VT): sygnał sterujący 0 V AC/DC „zgodnie z kierunkiem ruchu wskazówek zegara”
• Y14 (nr 7, pomarańczowy / OG): sygnał sterujący 0 V AC/DC „przeciwnie do kierunku ruchu wskazówek zegara”

Dane techniczne (GSD141.9A)

• Napięcie zasilające (AC): 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz
• Napięcie zasilające (DC): 24 V DC ±15% (20,4…27,6 V DC)
• Pobór mocy w ruchu: 2 VA / 1,5 W
• Pobór mocy (trzymanie): 1 VA / 0,5 W
• Nominalny moment obrotowy: 2 Nm
• Moment maksymalny (zablokowany): 5 Nm
• Minimalny moment trzymający: 2 Nm
• Nominalny kąt obrotu (ze wskaźnikiem położenia): 90°
• Maksymalny kąt obrotu (ograniczony mechanicznie): 95° ± 2°
• Czas przebiegu 90°: 30 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 0…120°C
• Klasa bezpieczeństwa wg EN 60730: III
• Stopień ochrony obudowy wg EN 60529: IP40
• Warunki pracy (IEC 60721-3-3): klasa 2K3
• Temperatura otoczenia (rozszerzona): -32…55°C
• Wilgotność: < 95% r.h. (bez kondensacji)
• Masa (bez opakowania): 0,63 kg

Montaż i eksploatacja

• Zawór i siłownik można zmontować bezpośrednio na obiekcie; nie są wymagane specjalne narzędzia ani czynności nastawcze.
• Przed uruchomieniem instalacji należy sprawdzić okablowanie i funkcjonalność siłownika.
• Możliwe jest elektryczne połączenie równoległe do 10 siłowników tego samego typu (z zachowaniem właściwych długości i przekrojów przewodów).

Wyposażenie dodatkowe (opcjonalnie)

• ALJ100 (S55846-Z115): adapter termiczny do zaworów kulowych – zalecany w miejscach narażonych na występowanie kondensacji.

Podsumowanie

Siemens GSD141.9A to solidny siłownik obrotowy 24 V AC / 24 V DC do zaworów kulowych Siemens DN15…DN25, przeznaczony do sterowania 2-stawnego (włącz-wyłącz) w aplikacjach HVAC. Bezszczotkowy silnik, odporność na przeciążenia, cicha przekładnia oraz możliwość ręcznego przestawienia suwakiem sprawiają, że jest to praktyczne rozwiązanie do niezawodnego sterowania zaworami odcinającymi i przełączającymi.
