GSD161.9A Siłownik elektromechaniczny, 2 [Nm], 0/2..10 [V], 24 [V] AC/DC, 30 [s]

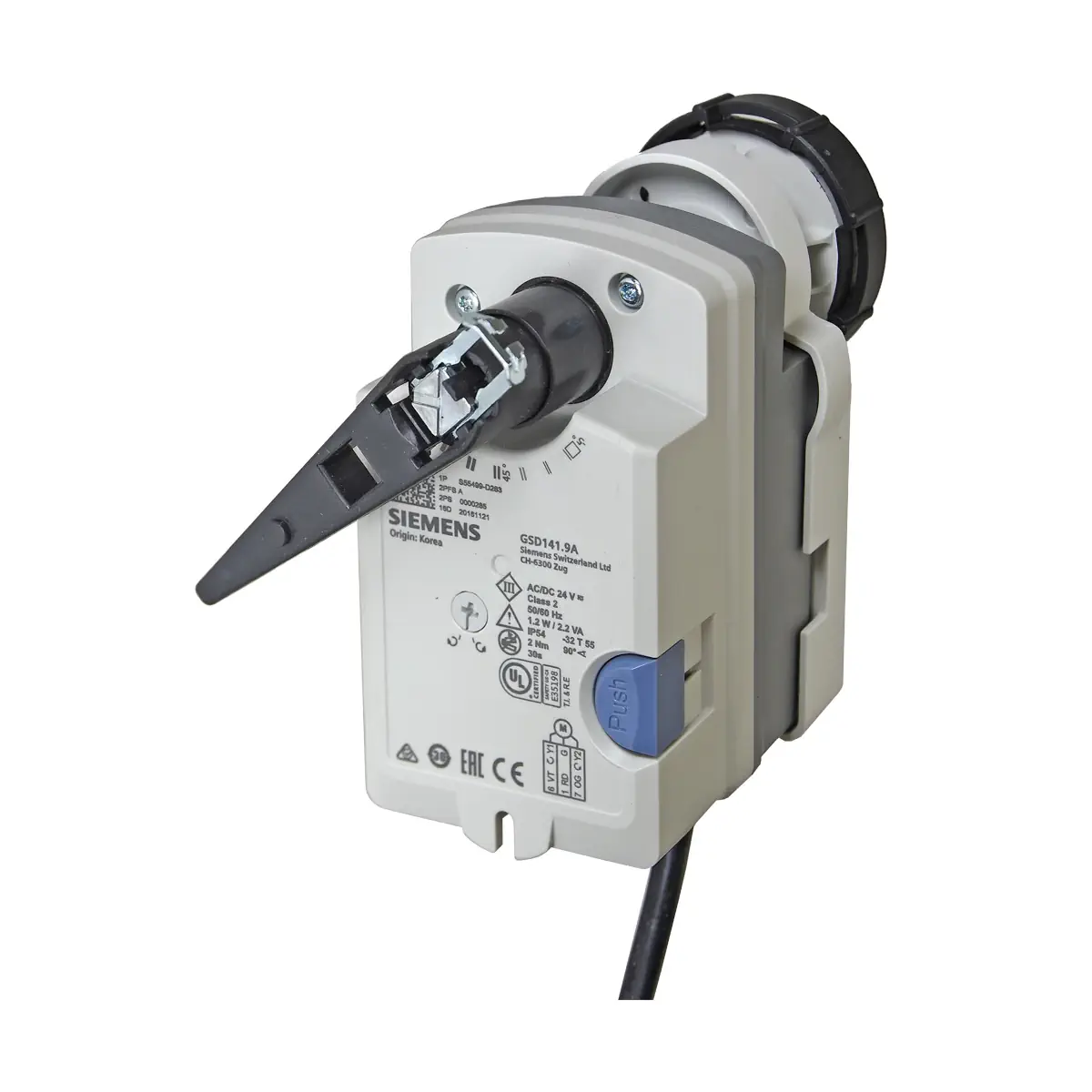

GSD161.9A to elektromechaniczny siłownik obrotowy Siemens ACVATIX™ do regulacji ciągłej (sygnał 0/2…10 V DC), przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik współpracuje z zaworami kulowymi regulacyjnymi 2- i 3-drogowymi (DN15…DN25) oraz z 6-drogowymi zaworami kulowymi regulacyjnymi (DN10). Zapewnia nominalny moment obrotowy 2 Nm, posiada fabrycznie montowany kabel 0,9 m, przycisk wysprzęglający do sterowania ręcznego oraz wskazanie położenia (mechaniczne i elektryczne).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: GSD161.9A
• Nr magazynowy: S55499-D232
• Typ: siłownik obrotowy do zaworów kulowych regulacyjnych
• Sterowanie: ciągłe (0/2…10 V DC)
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20% (dopuszczalne tylko do 30 V DC)
• Nominalny moment obrotowy: 2 Nm
• Czas przebiegu 90°: 30 s
• Nominalny kąt obrotu: 90° / 95 ± 2°
• Wskazanie położenia (wyjście U): 0/2…10 V DC proporcjonalnie do kąta obrotu
• Samoadaptacja zakresu kąta obrotu: tak
• Silnik: bezszczotkowy silnik prądu stałego (trwały, praca niezależnie od obciążenia)
• Odporność na przeciążenia: brak konieczności stosowania przełączników pozycji końcowej; utrzymanie pozycji po osiągnięciu położenia krańcowego
• Przekładnia: bezobsługowa i cicha
• Sterowanie ręczne: przycisk wysprzęglający przekładnię zębatą
• Kabel: fabrycznie montowany, długość 0,9 m
• Stopień ochrony: IP54

Zastosowanie i kompatybilność

Siłownik GSD161.9A jest przeznaczony do pracy z regulatorami ciągłymi (0/2…10 V DC) i współpracuje z:

• 2- i 3-drogowymi zaworami kulowymi regulacyjnymi z przyłączami:
  • z gwintem wewnętrznym: VAI61.. i VBI61.. (DN15…DN25),
  • z gwintem zewnętrznym: VAG61.. i VBG61.. (DN15…DN25).
• 6-drogowymi zaworami kulowymi regulacyjnymi VWG41.. z przyłączami z gwintem zewnętrznym (DN10).

Funkcje i działanie

Sterowanie ciągłe (0/2…10 V DC)

• Po podaniu napięcia zasilającego siłownik ustawia zawór w żądanym położeniu roboczym.
• Siłownik pozostaje w ustalonej pozycji:
  • gdy sygnał sterujący utrzymywany jest na stałej wartości,
  • po zaniku napięcia zasilającego.
• Kierunek obrotu (zgodny z ruchem wskazówek zegara cw lub przeciwny ccw) zależy od ustawienia przełącznika DIL oraz sygnału sterującego.

Praca z zaworami 2- i 3-drogowymi (NO / NC)

• Zawór NZ (normalnie zamknięty): przełącznik DIL 3 ustawiony na ccw
  • Przepływ = 0% przy Y = 0 V
  • Przepływ = 100% przy Y = 10 V
• Zawór NO (normalnie otwarty): przełącznik DIL 3 ustawiony na cw
  • Przepływ = 100% przy Y = 0 V
  • Przepływ = 0% przy Y = 10 V

Praca z 6-drogowymi zaworami kulowymi VWG41..

• Kierunek obrotu ccw:
  • Y = 0 V: przepływ A–C = 100% (0°)
  • Y = 5 V: zamknięty (45°)
  • Y = 10 V: przepływ B–C = 100% (90°)
• Kierunek obrotu cw:
  • Y = 0 V: przepływ B–C = 100% (0°)
  • Y = 5 V: zamknięty (45°)
  • Y = 10 V: przepływ A–C = 100% (90°)

Wskazanie położenia

• Mechaniczne: kąt obrotu wskazywany wskaźnikiem położenia / dźwignią ręczną.
• Elektryczne: napięcie wyjściowe U = 0/2…10 V DC generowane proporcjonalnie do kąta obrotu (zależne od kierunku obrotu ustawionego przełącznikiem DIL).

Nastawa ręczna

• Możliwa po naciśnięciu przycisku wysprzęglającego przekładnię.
• Siłownik można ustawić ręcznie w dowolnym położeniu między 0° i 90°.
• Jeżeli pojawi się sygnał sterujący z regulatora, będzie on miał wyższy priorytet po zwolnieniu przycisku.
• Do regulacji ręcznej: odłączyć zasilanie.

Podłączenie elektryczne i okablowanie

• Zasilanie (SELV/PELV): 24 V AC lub 24…48 V DC.
• Możliwe połączenie równoległe: do 10 siłowników tego samego typu (z zachowaniem długości i przekrojów przewodów).
• Przewód fabryczny: długość 0,9 m, przekrój żył 0,75 mm².
• Oznaczenia przewodów:
  • G (czerwony): potencjał systemowy 24 V AC / 24…48 V DC
  • G0 (czarny): neutralny systemowy
  • Y (szary): sygnał wejściowy 0/2…10 V DC
  • U (różowy): sygnał wyjściowy (wskazanie położenia)

Dane techniczne

• Napięcie zasilające / częstotliwość: 24 V AC ±20% (19,2…28,8 V AC) / 50/60 Hz; 24…48 V DC ±20% (19,2…57,6 V DC) (dopuszczalne tylko do 30 V DC)
• Pobór mocy: w ruchu 2,4 VA / 1,4 W; trzymanie 1,2 VA / 0,7 W
• Nominalny moment obrotowy: 2 Nm
• Nominalny kąt obrotu: 90° / 95 ± 2°
• Czas przebiegu 90°: 30 s
• Cykl roboczy: 100%
• Trwałość mechaniczna: 100 000 cykli
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 0…120°C
• Wejście Y: 0/2…10 V DC; pobór prądu 0,1 mA; rezystancja wejściowa > 100 kΩ
• Wyjście U: 0…10 V DC; maks. prąd wyjściowy ±1 mA DC; ochrona przed błędnym okablowaniem maks. 24 V AC / 24…48 V DC
• Stopień ochrony obudowy: IP54
• Klasa izolacji: III wg EN 60730
• Waga (bez opakowania): 0,65 kg
• Obudowa: niepalne, niebromowane, niechlorowane tworzywo sztuczne wzmocnione włóknem szklanym
• Wymiary (szer. × wys. × gł.): 105,3 × 135,7 × 112,1 mm

Montaż i wskazówki projektowe

• Zawór i siłownik można łatwo zmontować bezpośrednio na obiekcie – bez specjalnych narzędzi i czynności nastawczych.
• Kable powinny być łatwo dostępne.
• Ochrona IP54 obowiązuje przy zamkniętej pokrywie i prawidłowym połączeniu kablowym.
• Siłowniki mogą być stosowane z czynnikami o temperaturze > 0°C.
• W miejscach narażonych na kondensację zalecany jest adapter termiczny ALJ100 (wyposażenie dodatkowe).

Wyposażenie dodatkowe

• ALJ100 – adapter termiczny do zaworów kulowych (nr magazynowy: S55846-Z115)
• ASK77.5 – zestaw montażowy do zaworów kulowych i siłowników GSD../GQD.. (wspornik montażowy, oś z tuleją i sprężyną, dźwignia ręczna z zatrzaskiem mocującym)

Podsumowanie

Siemens GSD161.9A to kompaktowy siłownik obrotowy 2 Nm do precyzyjnej regulacji ciągłej zaworów kulowych w aplikacjach HVAC. Obsługa sygnału 0/2…10 V DC, samoadaptacja zakresu kąta obrotu, wyjście sygnału położenia U, cicha przekładnia oraz wygodna nastawa ręczna (wysprzęglanie przekładni) czynią go praktycznym rozwiązaniem do instalacji z zaworami 2-/3-drogowymi oraz 6-drogowymi.
