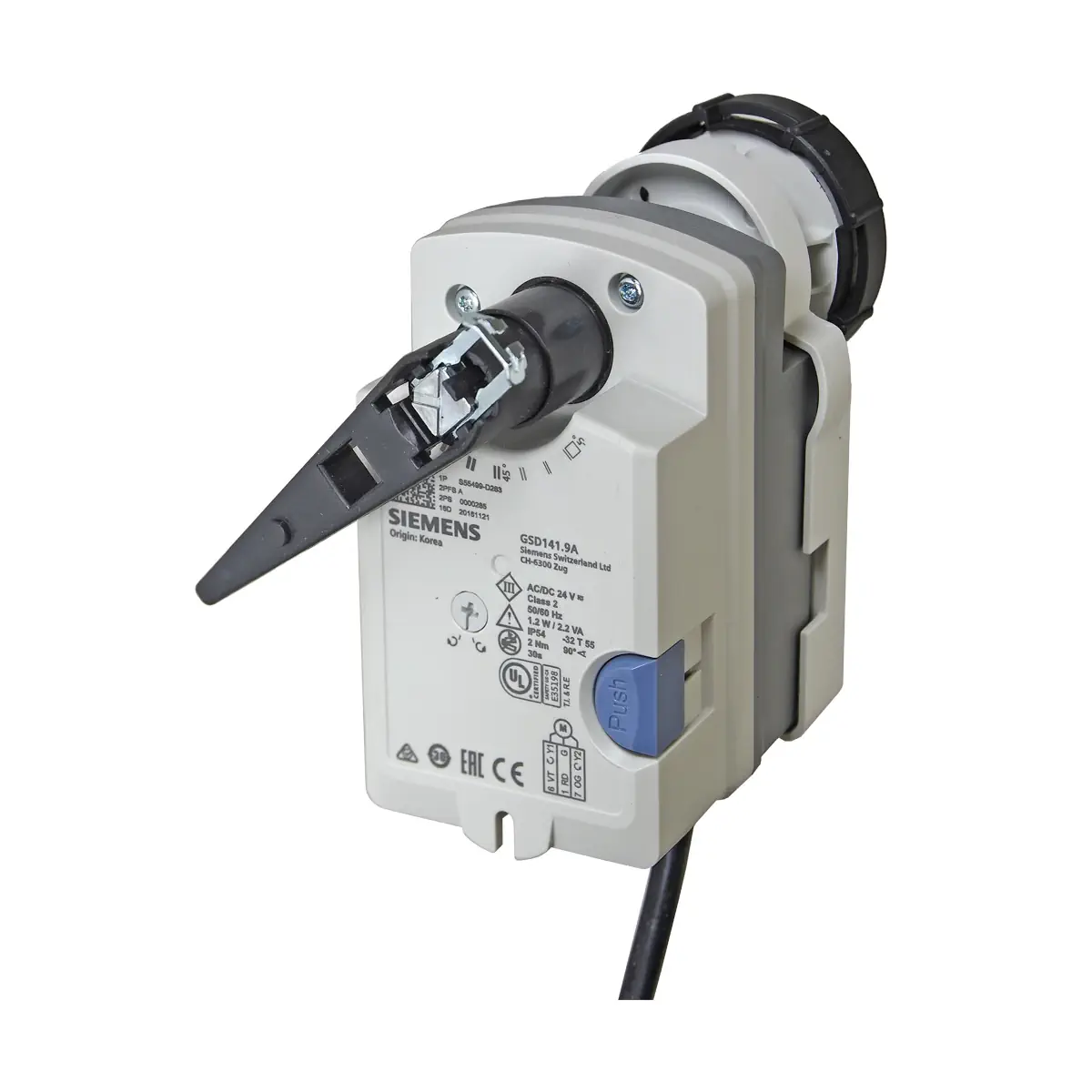

GSD341.9A Siłownik elektromechaniczny, 2 [Nm], 2-stawny, 230 [V] AC, 30 [s]

GSD341.9A to elektromechaniczny siłownik obrotowy ACVATIX™ bez sprężyny powrotnej, przeznaczony do sterowania włącz–wyłącz (2-stawnego) zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik zasilany jest napięciem AC 230 V i zapewnia nominalny moment obrotowy 2 Nm. W standardzie wyposażony jest w fabrycznie montowany przewód podłączeniowy o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GSD341.9A
• Seria: ACVATIX™
• Typ: siłownik obrotowy do zaworów kulowych, bez sprężyny powrotnej
• Sterowanie: 2-stawne (włącz–wyłącz)
• Napięcie zasilania: AC 230 V ±15%, 50/60 Hz
• Nominalny moment obrotowy: 2 Nm
• Czas przebiegu 90°: 30 s
• Kąt obrotu: 90° (nominalnie), maks. 95° ± 2° (ograniczony mechanicznie)
• Odporność na przeciążenia oraz utrzymanie pozycji po osiągnięciu położeń krańcowych (bez przełącznika krańcowego)
• Bezszczotkowy silnik prądu stałego – trwała praca niezależnie od obciążenia
• Przekładnia zębata – bezobsługowa i cicha
• Ręczne nastawianie: suwak wysprzęglający przekładnię
• Przełącznik kierunku obrotu: tak
• Stopień ochrony: IP40
• Masa (bez opakowania): 0,64 kg

Zastosowanie

Siłownik GSD341.9A jest przeznaczony do współpracy z zaworami kulowymi Siemens odcinającymi i przełączającymi z przyłączami:

• z gwintem wewnętrznym: VAI60.. oraz VBI60..
• z gwintem zewnętrznym: VAG60.. oraz VBG60..

Zakres średnic zaworów: DN15…DN25.

Funkcje i działanie

Sterowanie włącz–wyłącz (2-stawne)

• Siłownik realizuje sterowanie 2-stawne z wyborem kierunku obrotu w zależności od sposobu montażu na zaworze kulowym.
• Kierunek obrotu może być zgodny z ruchem wskazówek zegara lub przeciwny (zależnie od pozycji zamontowania siłownika na zaworze).

Odporność i utrzymanie pozycji

• Siłownik nie wymaga przełącznika pozycji końcowej.
• Jest odporny na przeciążenia i utrzymuje pozycję po osiągnięciu krańcowego położenia.

Ręczne przestawianie

• Po naciśnięciu suwaka wysprzęglającego przekładnię siłownik można ustawić ręcznie w dowolnym położeniu między 0° a 90°.
• Uwaga: do ustawienia ręcznego należy wyłączyć zasilanie elektryczne.
• Po zwolnieniu suwaka sygnał sterujący z regulatora ma wyższy priorytet w ustaleniu położenia siłownika.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Zalecany bezpiecznik linii zasilającej (szybki): 2 A
• Przewód podłączeniowy: fabryczny, długość 0,9 m, przekrój 0,75 mm²

Oznaczenia przewodów (GSD341.9A)

• N (nr 1, kolor niebieski): neutralny
• Y12 (nr 6, kolor czarny): sygnał sterujący 230 V AC „zgodnie z kierunkiem ruchu wskazówek zegara”
• Y14 (nr 7, kolor biały): sygnał sterujący 230 V AC „przeciwnie do kierunku ruchu wskazówek zegara”

Połączenie równoległe

• Do 10 siłowników tego samego typu można połączyć elektrycznie równolegle (z zachowaniem właściwych długości i przekrojów przewodów).

Dane techniczne (GSD341.9A)

• Napięcie zasilające: AC 230 V ±15% (196,5…264,5 V AC)
• Częstotliwość: 50/60 Hz
• Pobór mocy: w ruchu 12 VA / 2 W; trzymanie 12 VA / 2 W
• Nominalny moment obrotowy: 2 Nm
• Moment maksymalny (zablokowany): 5 Nm
• Minimalny moment trzymający: 2 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu: 95° ± 2° (ograniczony mechanicznie)
• Czas przebiegu 90°: 30 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 0…120°C
• Stopień ochrony obudowy: IP40
• Klasa bezpieczeństwa wg EN 60730: II
• Temperatura otoczenia (praca): -32…55°C
• Temperatura (transport): -32…70°C
• Temperatura (składowanie): -32…50°C
• Wilgotność otoczenia: < 95% r.h. (bez kondensacji)
• Masa (bez opakowania): 0,64 kg

Montaż i uruchomienie

• Zawór i siłownik można zmontować bezpośrednio na obiekcie – bez specjalnych narzędzi i bez czynności nastawczych.
• Przy uruchomieniu instalacji należy sprawdzić okablowanie i funkcjonalność siłownika obrotowego.
• Siłownik jest bezobsługowy.

Ważna informacja o akcesoriach

• Nie stosować siłownika GSD341.9A z adapterem termicznym ALJ100 – połączenie to może skutkować zagrożeniem porażenia prądem elektrycznym z powodu braku uziemienia.

Podsumowanie

Siemens GSD341.9A to kompaktowy siłownik obrotowy AC 230 V do zaworów kulowych DN15…DN25 w instalacjach HVAC, zapewniający pewne sterowanie 2-stawne, 2 Nm momentu nominalnego oraz szybki czas przestawienia 90° w 30 s. Bezszczotkowy silnik DC, cicha przekładnia i możliwość ręcznego przestawiania suwakiem czynią go praktycznym rozwiązaniem do zastosowań odcinających i przełączających.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Siłownik GSD341.9A jest przeznaczony do zasilania napięciem 230 V AC, 50/60 Hz. Należy stosować wyłącznie właściwe napięcie zasilające oraz bezpiecznik linii zasilającej 2 A (szybki).
• Przed ręcznym ustawianiem siłownika należy wyłączyć zasilanie.
• Podczas uruchomienia instalacji należy sprawdzić prawidłowość okablowania oraz funkcjonalność siłownika obrotowego.
• Urządzenie należy montować zgodnie z instrukcją montażu producenta oraz wyłącznie w dopuszczalnej pozycji montażu. Przewody muszą być łatwo dostępne.
• Przy montażu należy zachować minimalną odległość od stropu lub ściany: ponad 100 mm do montażu i obsługi oraz ponad 200 mm dla okablowania i czynności serwisowych.
• Siłownik można ustawiać ręcznie w zakresie od 0° do 90° wyłącznie po przesunięciu suwaka wysprzęglającego przekładnię zębatą. Po zwolnieniu suwaka sygnał sterujący z regulatora ma wyższy priorytet i określa położenie siłownika.
• Dopuszcza się elektryczne połączenie równoległe maksymalnie 10 siłowników tego samego typu. Należy przestrzegać dopuszczalnych długości i przekrojów przewodów.
• Stopień ochrony obudowy wynosi IP40. Urządzenie należy stosować wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Urządzenie jest przeznaczone do pracy i transportu w warunkach bez kondensacji wilgoci; dopuszczalna wilgotność względna wynosi poniżej 95%.
• Produkt spełnia wymagania normy EN 60730-2-14 dla automatycznych regulatorów elektrycznych do użytku domowego i podobnego oraz jest przeznaczony do stosowania w środowiskach mieszkalnych, handlowych i przemysłowych.
