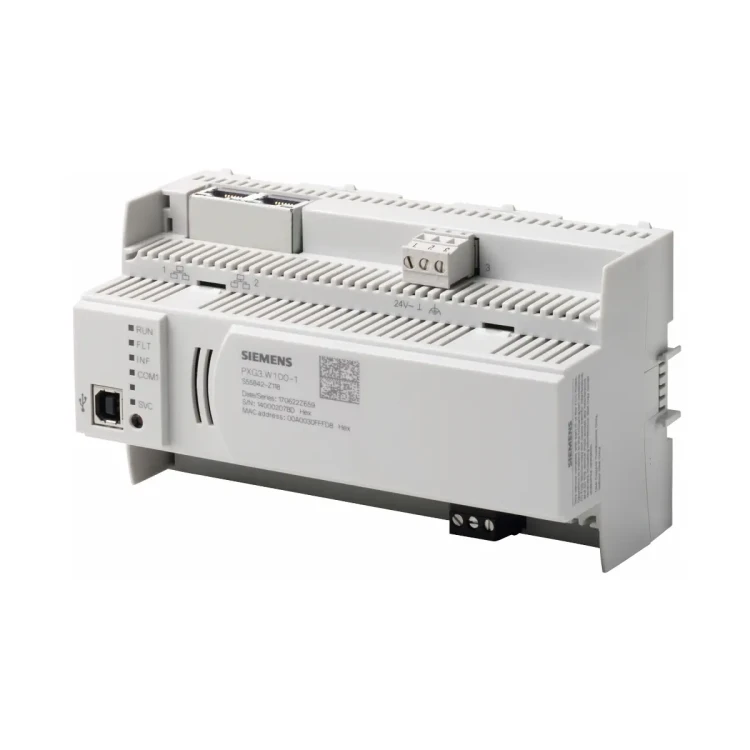

PXG3.W100-1 Interferjs WEB BACnet/IP ze standardową funkcjonalnością

PXG3.W100-1 to interfejs Web BACnet/IP z rodziny Desigo™ Control Point, pełniący rolę centralnego punktu dostępu do obsługi poziomu automatyki oraz automatyki pomieszczeń. Urządzenie udostępnia graficzną obsługę przez przeglądarkę Web (HTML 5.0) i umożliwia równoczesny dostęp z różnych jednostek obsługowych, a dzięki 2-portowemu switchowi Ethernet pomaga ograniczyć koszt okablowania. Zasilanie realizowane jest z AC 24 V lub DC 24 V, a montaż przewidziano na szynie DIN (lub na ścianie).

Najważniejsze cechy

• Producent: Siemens
• Model: PXG3.W100-1
• Numer magazynowy: S55842-Z117
• Typ: interfejs Web BACnet/IP (Desigo™ Control Point)
• Obsługa z poziomu Web: przeglądarka HTML 5.0 (HTTP/HTTPS)
• Dostęp wielostanowiskowy: równoczesna obsługa przez różne jednostki obsługowe
• Centralne zarządzanie: grafikami i danymi
• Programowanie offline: z użyciem ABT Site
• Wgrywanie/odczyt konfiguracji: przez interfejs IP
• Ethernet: 2 x RJ45, wbudowany 2-portowy switch 10Base-T/100Base-TX
• Sygnalizacja: diody LED połączenia Ethernet i aktywności urządzenia
• Zasilanie: AC 24 V lub DC 24 V
• Zaciski zasilania: wtykowe (kostka zaciskowa w postaci wtyczki)
• Montaż: na szynie DIN (urządzenie przystosowane także do montażu na ścianie)

Zastosowanie

PXG3.W100-1 jest przeznaczony jako centralny punkt dostępu do obsługi instalacji opartych o BACnet IP (stacje automatyki Desigo oraz inne urządzenia oparte o BACnet IP) i stron HTML5. Wspiera w szczególności:

• połączenie paneli dotykowych Desigo PXM30-1, PXM40-1 i PXM50-1,
• dostęp przez urządzenia korzystające z przeglądarek Web z HTML5 (np. komputer lub urządzenie mobilne).

Funkcje i działanie

Urządzenie posiada serwer Web, który przetwarza dane z różnych stacji automatyki oraz innych urządzeń BACnet/IP. W ramach obsługi i monitorowania dostępne są m.in.:

• dostęp zabezpieczony logowaniem,
• zarządzanie użytkownikami,
• dostosowywanie grafik,
• lista alarmów do monitorowania niepoprawnej pracy,
• przekazywanie alarmów na adresy email,
• graficzna obsługa harmonogramów czasowych,
• graficzne wyświetlanie danych trendu,
• podstawowa obsługa wszystkich obiektów i właściwości przypisanych urządzeń.

Diody LED i przycisk serwisowy

Diody statusu urządzenia

• RUN (zielona): ciągły ON – urządzenie gotowe do pracy; ciągły OFF – urządzenie niezasilone; miganie – urządzenie startowe.
• FLT (czerwona): ciągły OFF – OK; ciągły ON – błąd sprzętowy lub programowy; miganie – nieprawidłowy/brak firmware’u.
• COM1 (żółta): miganie – wysyłanie pakietów Ethernet/IP.
• SVC (czerwona): ciągły OFF – urządzenie skonfigurowane; miganie – urządzenie nieskonfigurowane.

Diody portów Ethernet (dla Ethernet 1/2)

• Zielona: ciągły ON – połączenie aktywne; ciągły OFF – brak połączenia; miganie – wysyłanie pakietów Ethernet IP (10 lub 100 Mbps).
• Żółta: ciągły ON – połączenie 100 Mbps; ciągły OFF – połączenie 10 Mbps.

Przycisk serwisowy S

• Krótkie naciśnięcie: fizyczna identyfikacja w sieci (Ethernet).
• Przywrócenie ustawień fabrycznych:
  1. Wyłączyć urządzenie.
  2. Włączyć urządzenie.
  3. Poczekać aż wszystkie diody LED zapalą się i zgasną, po czym wcisnąć przycisk S.
  4. Trzymać przycisk S, dopóki zielona dioda RUN nie zacznie migać, po czym puścić przycisk.
  5. Poczekać na pełny start urządzenia (RUN LED włączona, SVC LED miga).

Interfejsy i komunikacja

• Ethernet: 2 x RJ45 (ekranowane), 10Base-T / 100Base-TX (IEEE 802.3), 10/100 Mbps (autodetekcja)
• Protokoły: BACnet on UDP/IP oraz HTTP lub HTTPS on TCP/IP
• Izolacja galwaniczna masy (Ethernet): tak
• USB (interfejs narzędziowy): gniazdo typu B, USB 2.0 Full Speed 12 Mbps
• Zabezpieczenie USB przed przepięciami i przeciążeniem: tak
• Izolacja galwaniczna masy (USB): nie

Zasilanie i okablowanie

• Napięcie robocze: AC 24 V ±20% (48…63 Hz) lub DC 24 V ±20% (SELV lub PELV wg HD384)
• Masa techniczna: zacisk masy technicznej musi być połączony z systemem uziemienia budynku (PE)
• Pobór mocy: max. 9 VA (przy AC 24 V) / max. 4 W (przy DC 24 V)
• Maks. przekrój przewodu do zacisków: 2,5 mm²
• Bezpiecznik wewnętrzny: PTC
• Zabezpieczenie zewnętrzne (EU): bezpiecznik zwłoczny topikowy max. 10 A lub wyłącznik nadprądowy max. 13 A (char. B, C, D wg EN 60898) lub transformator z ograniczeniem prądowym max. 10 A
• Zaciski: śrubowe, wtykowe
• Długość ściągniętej izolacji: 6…7,5 mm
• Maks. moment dokręcania: 0,6 Nm

Przetwarzanie danych

• Procesor: Texas Instruments AM3352, 600 MHz
• Pamięć: 8 GByte eMMC, 1 GByte SDRAM (DDR3)
• Podtrzymanie przy zaniku zasilania / braku komunikacji: Supercap, podtrzymanie zegara czasu rzeczywistego (3 dni)
• Zapis danych do pamięci flash: co 30 minut (dane dostępne, jeżeli zapisane w pamięci flash)

Warunki otoczenia i ochrona

• Stopień ochrony obudowy (EN 60529): IP30 (części przednie we fragmencie DIN), IP20 (część zaciskowa)
• Temperatura pracy: 0…50 °C
• Wilgotność (praca): 5…95% (bez kondensacji)
• Temperatura transportu (zapakowane): -25…70 °C
• Wilgotność (transport): 5…95% (bez kondensacji)
• Klasyfikacja wg EN 60730: typ 1; stopień zanieczyszczenia 2; klasa ochrony III

Obudowa

• Materiał/wykonanie: plastikowa obudowa
• Kolor: RAL 7035 (jasnoszary)
• Waga: 261 g (bez opakowania) / 303 g (z opakowaniem)

Montaż, uruchomienie i utrzymanie

• Montaż: na standardowej szynie DIN lub na ścianie
• Instalacja zasilania: podłączenie do bloku zacisków śrubowych
• Uruchomienie i konfiguracja: z użyciem przeglądarki web narzędzia ABT Site (dla ustawień specjalnych)
• Identyfikacja urządzenia: unikalny numer identyfikacyjny potrzebny do uruchomienia (zwykle drukowany na wymiennym kodzie kreskowym)
• Aktualizacje firmware’u: ładowane przy użyciu ABT Site; możliwy Ethernet lub USB
• Konserwacja: urządzenie nie wymaga konserwacji
• Naprawa: urządzenie nie podlega działaniom serwisowym, jest wymieniane w całości

Podsumowanie

Siemens PXG3.W100-1 to webowy interfejs BACnet/IP przeznaczony do centralnej, graficznej obsługi i monitorowania instalacji BMS/HVAC z wykorzystaniem HTML5. Zapewnia bezpieczny dostęp z logowaniem, pracę wielostanowiskową, alarmy (w tym przekazywanie email), harmonogramy i trendy, a wbudowany 2-portowy switch Ethernet oraz zasilanie AC/DC 24 V ułatwiają integrację w szafie automatyki na szynie DIN.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Desigo Control Point PXG3.W100-1 – interfejs Web BACnet/IP.
• Posiada oznaczenie CE (zgodność z wymaganiami UE; szczegóły w deklaracji CE producenta).
• Urządzenie spełnia wymagania norm EN 60730-1 oraz EN 50491-x.
• Urządzenie klasy ochrony III.
• Stopień ochrony obudowy: IP30 od strony czołowej w obszarze DIN, IP20 w części zaciskowej.
• Urządzenie elektryczne niskonapięciowe, przeznaczone do zasilania wyłącznie napięciem AC 24 V ±20% / 48...63 Hz lub DC 24 V ±20% w obwodach SELV lub PELV.
• Zacisk masy technicznej musi być połączony z systemem uziemienia budynku (PE).
• Montaż, instalację, konfigurację, uruchomienie i aktualizację firmware’u należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Niestosowanie się do krajowych regulacji dotyczących bezpieczeństwa może skutkować zranieniem personelu i zniszczeniem mienia.
• Urządzenie jest przeznaczone do montażu na standardowej szynie DIN lub na ścianie.
• Zasilanie należy podłączać do przeznaczonego do tego bloku zacisków śrubowych, z zachowaniem parametrów przewodów i momentu dokręcania określonych przez producenta.
• Należy stosować odpowiednie zabezpieczenie zewnętrzne: zwłoczny bezpiecznik topikowy maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898, albo transformator z ograniczeniem prądowym maks. 10 A.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: podczas pracy 0...50°C, wilgotność 5...95% bez kondensacji.
• Podczas transportu należy przestrzegać dopuszczalnych warunków: -25...70°C, wilgotność 5...95% bez kondensacji.
• Interfejs USB jest interfejsem narzędziowym; aktualizacje firmware’u mogą być wykonywane przez Ethernet lub USB przy użyciu narzędzia ABT Site.
• Każde urządzenie posiada unikalny numer identyfikacyjny wymagany do uruchomienia; należy zachować oznaczenia identyfikacyjne producenta.
• Urządzenie nie wymaga konserwacji.
• Produkt nie podlega naprawie serwisowej; w razie uszkodzenia jest wymieniany w całości.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako odpad elektroniczny zgodnie z obowiązującymi przepisami lokalnymi.
