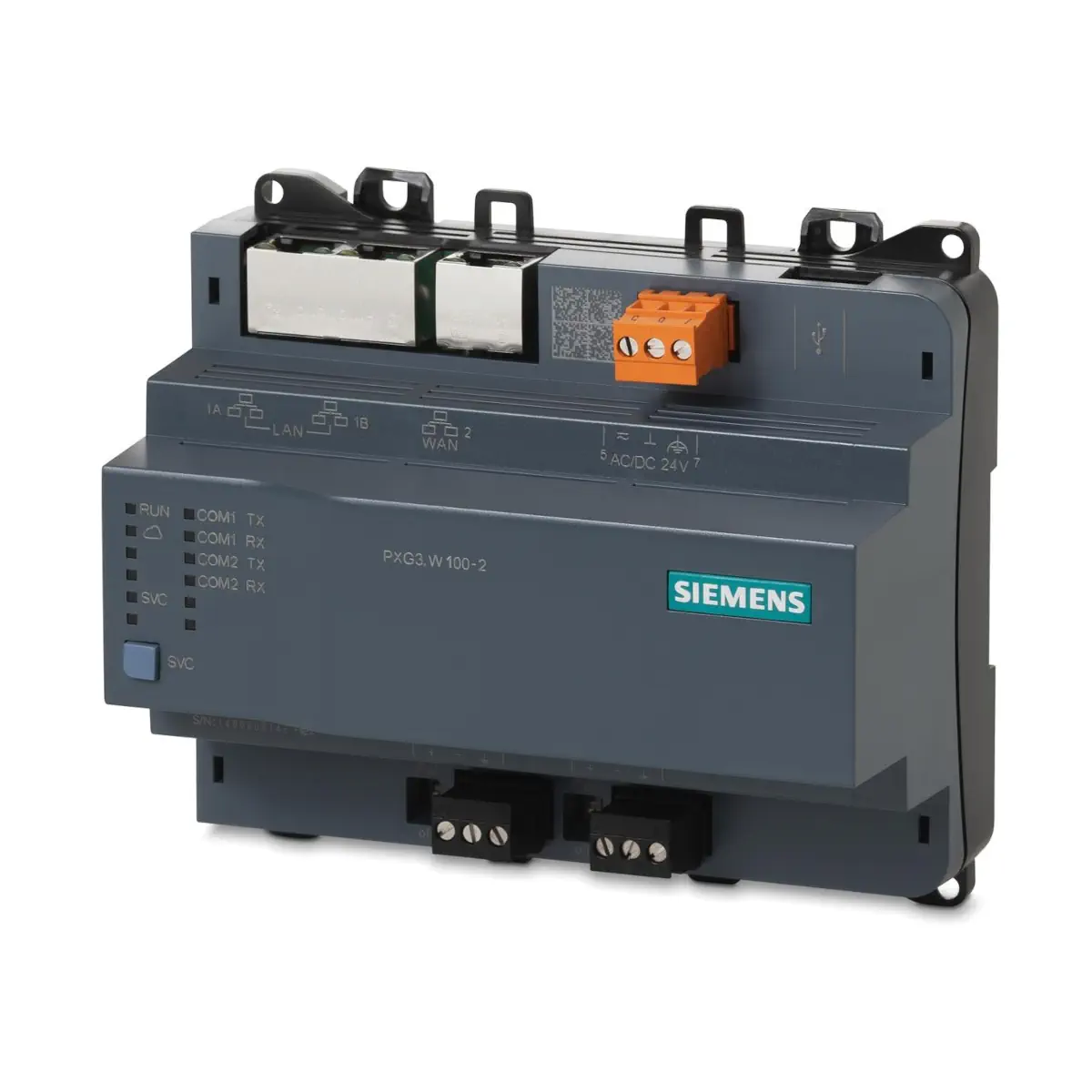

PXG3.W100-2 Interferjs WEB BACnet/IP ze standardową funkcjonalnością

PXG3.W100-2 to interfejs WWW BACnet/IP z serii Desigo™ Control Point, przeznaczony do webowej, graficznej obsługi stacji automatyki BACnet w instalacjach budynkowych. Urządzenie posiada wbudowany serwer WWW, który przetwarza dane z automatyki Desigo oraz innych urządzeń opartych o BACnet IP i udostępnia je jako strony HTML5 – zarówno dla paneli dotykowych Desigo, jak i dla urządzeń z przeglądarką internetową. Model PXG3.W100-2 umożliwia jednoczesny dostęp wielu operatorów, centralne zarządzanie grafikami i danymi oraz integrację chmurową z Building X.

Najważniejsze cechy

• Producent: Siemens
• Model: PXG3.W100-2
• Nr zamówieniowy: S55842-Z140
• Typ: BACnet/IP web interface (Desigo™ Control Point) – wersja ze standardową funkcjonalnością
• Przeznaczenie: webowa, graficzna obsługa stacji automatyki BACnet (poziom automatyki i automatyka pomieszczeniowa)
• Obsługa wielu operatorów: jednoczesny dostęp z różnych jednostek operatorskich
• Centralna administracja: grafiki i dane dla innych widoków/stanowisk operatorskich
• Inżynieria offline: ABT Site
• Transfer danych: upload/download danych konfiguracyjnych przez interfejs IP
• Ethernet: wbudowany 2-portowy switch 10Base-T/100Base-TX
• Integracja chmurowa: łączność z Building X (zdalny dostęp)
• Bezpieczeństwo IT: HTTPS oraz BACnet Secure Connect
• BACnet: komunikacja testowana BTL, zgodność ze standardem BACnet (profil B-OD, Rev. 1.16)
• Zasilanie: AC 24 V lub DC 24 V (PELV)
• Montaż: na szynie DIN lub na ścianie

Zastosowanie

PXG3.W100-2 stanowi centralny punkt dostępu do obsługi stacji automatyki BACnet poprzez przeglądarkę WWW. Urządzenie wspiera:

• podłączenie paneli dotykowych Desigo: PXM30-1, PXM40-1, PXM50-1,
• dostęp z urządzeń korzystających ze standardowej przeglądarki internetowej z obsługą HTML5.

Funkcje i działanie

Interfejs posiada serwer WWW, który przetwarza dane z różnych stacji automatyki Desigo oraz innych urządzeń bazujących na BACnet IP i udostępnia je jako strony HTML5. Dostępne funkcje obsługi i monitoringu instalacji obejmują:

• logowanie i wylogowanie,
• administrację użytkownikami,
• spersonalizowane grafiki,
• widok alarmów do monitorowania i rejestrowania alarmów,
• przekazywanie alarmów do odbiorcy e-mail,
• obsługę harmonogramów czasowych z poziomu grafiki,
• graficzną prezentację trendów,
• ogólną obsługę wszystkich obiektów i właściwości przypisanych urządzeń,
• łączność chmurową do Building X w celu zdalnego dostępu.

Komunikacja i interfejsy

• Porty Ethernet: 2 × RJ45 (ekranowane), wbudowany 2-portowy switch
• Typ interfejsu: 10Base-T / 100Base-TX, zgodny z IEEE 802.3
• Prędkość: 10/100 Mbps, autosensing
• Protokoły: BACnet/IP (UDP/IP), BACnet/SC (TCP/IP), HTTPS (TCP/IP)
• Okablowanie: dla 10 Mbps min. CAT3 (zalecany przewód ekranowany), dla 100 Mbps min. CAT5 (zalecany przewód ekranowany)
• Maks. długość przewodu Ethernet: 100 m
• BACnet Secure Connect: wsparcie jako węzeł BACnet/SC

Zasilanie i podłączenie

• Napięcie pracy: AC 24 V -15 / +20% (PELV), 48…63 Hz
• Napięcie pracy: DC 24 V -15 / +20% (PELV)
• Zaciski zasilania: wtykowe listwy zaciskowe śrubowe
• Uziemienie funkcjonalne: zacisk uziemienia funkcjonalnego musi być po stronie instalacji połączony z uziemieniem budynku (PE)
• Zaciski śrubowe – maks. przekrój przewodu: do 2,5 mm² (14 AWG)
• Bezpiecznik wewnętrzny: 2,5 A (nieodwracalny / niewymienny)
• Zabezpieczenie zewnętrzne (EU): bezpiecznik zwłoczny maks. 10 A lub wyłącznik maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Zaciski i złącza (opis funkcjonalny)

• 1A, 1B: 2 × RJ45 Ethernet (LAN – sieć klienta), z przełącznikiem (switch)
• 2: nieobsługiwane
• 5, 6: zasilanie AC 24 V / DC 24 V
• 7: uziemienie funkcjonalne (połączyć z PE po stronie instalacji)
• USB: nieobsługiwane
• COM1 / COM2: nieobsługiwane

Wskaźniki LED i przycisk serwisowy

• Ethernet 1…2 (zielony): ciągle ON – link aktywny; OFF – brak połączenia; miganie – ruch sieciowy
• Ethernet 1…2 (żółty): ciągle ON – link 100 Mbps; OFF – link 10 Mbps
• RUN (zielony): ciągle ON – urządzenie działa; OFF – urządzenie nie działa; miganie – start lub zatrzymany program
• RUN (czerwony): OFF – OK; ON – błąd sprzętowy lub programowy (należy wyłączyć i włączyć zasilanie); szybkie miganie – brak/uszkodzone firmware lub aplikacja
• Cloud (niebieski): ciągle ON – połączenie z chmurą OK; miganie – chmura włączona, brak połączenia; OFF – chmura wyłączona
• SVC (czerwony): OFF – OK; miganie – urządzenie nie skonfigurowane; miganie wg komendy „wink” – identyfikacja urządzenia
• Przycisk serwisowy (krótkie naciśnięcie): identyfikacja w sieci
• Reset do ustawień fabrycznych: procedura z użyciem przycisku serwisowego jest dostępna po cyklu wyłączenia i włączenia zasilania (zgodnie z instrukcją producenta).

Dane techniczne

• Procesor: NXP i.MX8 DualX, 1 GHz
• Pamięć: 2 GB RAM
• Pamięć masowa: 8 GB eMMC
• Zegar czasu rzeczywistego: Supercap – podtrzymanie ok. 7 dni
• Pobór mocy (AC, obciążenie bazowe): 10 VA
• Pobór mocy (DC, obciążenie bazowe): 5 W
• Temperatura pracy: -5…50°C (szczegóły zależne od pozycji montażu)
• Temperatura składowania/transportu: -25…70°C
• Wilgotność (praca i składowanie): 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP30 (części frontowe w wycięciu DIN), IP20 (zaciski)
• Ochrona przed porażeniem: klasa ochronności III
• Kolor obudowy (góra/dół): 2003 Ti-Grey / 804 Black
• Masa: 300 g (bez opakowania), 350 g (z opakowaniem)

Montaż

• Sposób montażu: na szynie DIN lub na ścianie
• Złącza: zasilanie przez wtykowe listwy zaciskowe śrubowe
• Uwagi dot. temperatury otoczenia: dopuszczalny zakres zależy od pozycji montażu; należy zapewnić wystarczającą wentylację

Wymiary

• Wymiary gabarytowe (wg rysunku wymiarowego): 144 × 124 × 74,5 mm (szer. × wys. × gł.)

Podsumowanie

Siemens PXG3.W100-2 to centralny interfejs WWW BACnet/IP z wbudowanym serwerem HTML5, umożliwiający jednoczesną obsługę instalacji z wielu stanowisk (panele Desigo i standardowe przeglądarki). Dzięki 2-portowemu switchowi Ethernet, wsparciu HTTPS i BACnet Secure Connect (BACnet/SC), a także integracji z Building X, urządzenie stanowi kompletne rozwiązanie do graficznej obsługi i nadzoru systemów automatyki BACnet.
