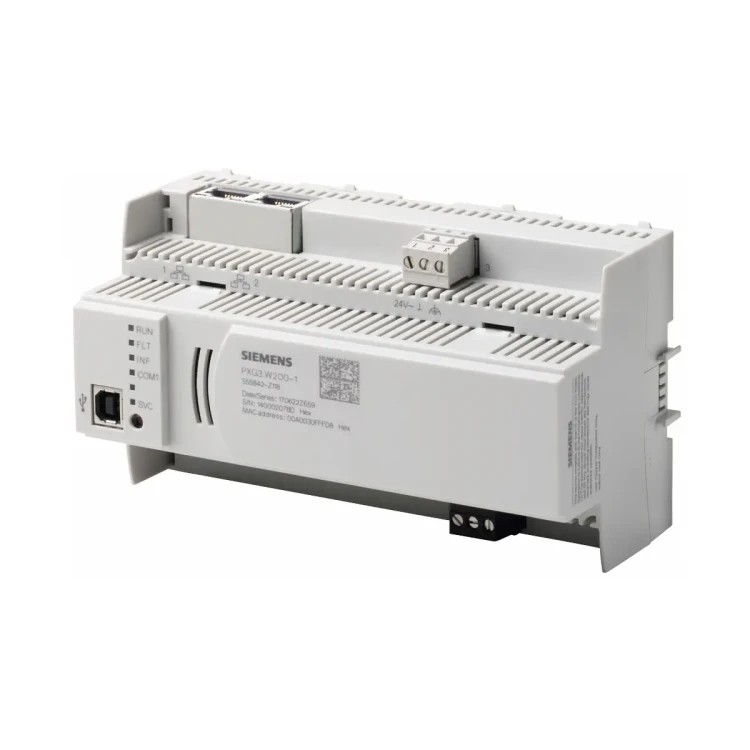

PXG3.W200-1 Interferjs WEB BACnet/IP z rozszerzoną funkcjonalnością

PXG3.W200-1 to Desigo™ Control Point firmy Siemens – interfejs Web BACnet/IP przeznaczony do opartej na sieci Web, graficznej obsługi stacji automatyki BACnet z użyciem paneli dotykowych Desigo oraz urządzeń z przeglądarką Web (HTML 5.0). Urządzenie pełni funkcję centralnego punktu dostępu do obsługi poziomu automatyki i automatyki pomieszczeń, umożliwiając równoczesny dostęp z różnych jednostek obsługowych oraz centralne zarządzanie grafikami i danymi. Wersja PXG3.W200-1 jest wariantem z rozszerzoną funkcjonalnością.

Najważniejsze cechy

• Producent: Siemens
• Model: PXG3.W200-1
• Typ: interfejs Web BACnet/IP (Desigo Control Point)
• Funkcjonalność: rozszerzona (względem wersji standardowej)
• Obsługa przez: panele dotykowe Desigo PXM30-1 / PXM40-1 / PXM50-1 oraz przeglądarki Web (HTML 5.0)
• Dostęp wielostanowiskowy: równoczesna obsługa przez różne jednostki obsługowe
• Zarządzanie: centralne zarządzanie grafikami i danymi
• Narzędzie inżynierskie: programowanie offline z ABT Site
• Transfer konfiguracji: wgrywanie i odczyt danych konfiguracyjnych przez interfejs IP
• Ethernet: 2-portowy switch (10Base-T/100Base-TX) obniżający koszt okablowania
• Zasilanie: AC 24 V lub DC 24 V
• Zaciski zasilania: wtykowe (kostka zaciskowa)
• Montaż: na szynie DIN (możliwy również montaż na ścianie)

Zastosowanie

PXG3.W200-1 działa jako centralny punkt dostępu do obsługi i monitorowania instalacji opartych o BACnet/IP w systemach automatyki budynkowej (BACS), w tym stacji automatyki Desigo oraz innych urządzeń BACnet IP. Umożliwia podłączenie i pracę z:

• panelami dotykowymi Desigo PXM30-1, PXM40-1, PXM50-1,
• urządzeniami korzystającymi z przeglądarki Web (HTML5), w tym urządzeniami mobilnymi.

Funkcje i działanie

Serwer Web – obsługa i monitorowanie

Urządzenie posiada serwer Web, który przetwarza dane z różnych stacji automatyki Desigo oraz innych urządzeń opartych na BACnet IP i udostępnia je w interfejsie HTML5.

• Dostęp zabezpieczony logowaniem
• Zarządzanie użytkownikami
• Dostosowywanie grafik
• Lista alarmów do monitorowania niepoprawnej pracy
• Przekazywanie alarmów na adresy email
• Graficzna obsługa harmonogramów czasowych
• Graficzne wyświetlanie danych trendu
• Podstawowa obsługa wszystkich obiektów i właściwości przypisanych urządzeń

Uruchomienie, konfiguracja i aktualizacje

• Konfiguracja i prace inżynierskie: z użyciem przeglądarki web narzędzia ABT Site (dla ustawień specjalnych).
• Identyfikacja urządzenia: każde urządzenie posiada unikalny numer identyfikacyjny potrzebny do uruchomienia (zwykle drukowany na wymiennym kodzie kreskowym).
• Aktualizacje firmware’u: ładowane z użyciem ABT Site (inicjowane przez użytkownika podczas uruchamiania); możliwy transfer przez Ethernet lub USB.
• Konserwacja: urządzenie nie wymaga konserwacji.
• Naprawa: urządzenie nie podlega działaniom serwisowym – wymieniane w całości.

Złącza i interfejsy

• Ethernet: 2 × RJ45 (ekranowane), 10Base-T / 100Base-TX, autodetekcja 10/100 Mbps
• Switch: zintegrowany 2-portowy przełącznik Ethernet
• Protokoły: BACnet on UDP/IP oraz HTTP lub HTTPS on TCP/IP
• Izolacja galwaniczna masy (Ethernet): tak
• USB: gniazdo typu B (urządzenie USB), USB 2.0 pełna prędkość 12 Mbps (interfejs narzędziowy – w dokumentacji oznaczony jako nieużywany)
• Zabezpieczenie USB: przełącznik zabezpieczający przed przepięciami i przeciążeniem – tak
• Izolacja galwaniczna masy (USB): nie

Zasilanie i okablowanie

• Napięcie robocze: AC 24 V ± 20%, 48…63 Hz lub DC 24 V ± 20% (SELV/PELV wg HD384)
• Pobór mocy (maks.): 9 VA (dla AC 24 V) lub 4 W (dla DC 24 V)
• Zaciski: śrubowe, wtykowe (zasilanie)
• Maks. przekrój przewodu do zacisków: 2,5 mm²
• Wewnętrzny bezpiecznik: PTC
• Zewnętrzny bezpiecznik (EU): zwłoczny topikowy maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub transformator z ograniczeniem prądowym maks. 10 A
• Masa techniczna: zacisk masy technicznej musi być połączony z systemem uziemienia budynku (PE)

Diagnostyka – diody LED i przycisk serwisowy

Diody LED statusu

• RUN (zielona): ON – urządzenie gotowe do pracy; OFF – urządzenie niezasilone; miganie – urządzenie startowe
• FLT (czerwona): OFF – OK; ON – błąd sprzętowy lub programowy; miganie – nieprawidłowy/brak firmware’u
• COM1 (żółta): miganie – wysyłanie pakietów Ethernet/IP
• SVC (czerwona): OFF – urządzenie skonfigurowane; miganie – urządzenie nieskonfigurowane
• Ethernet 1/2 (zielona): ON – połączenie aktywne; OFF – brak połączenia; miganie – wysyłanie pakietów Ethernet IP
• Ethernet 1/2 (żółta): ON – 100 Mbps; OFF – 10 Mbps

Przycisk serwisowy (S)

• Krótkie naciśnięcie: fizyczna identyfikacja w sieci (Ethernet)
• Przywrócenie ustawień fabrycznych: wykonywane procedurą z użyciem przycisku S podczas startu urządzenia (po przywróceniu wymagane ponowne załadowanie konfiguracji przez ABT Site)

Dane techniczne

• Procesor: Texas Instruments AM3352, 600 MHz
• Pamięć: 8 GByte eMMC, 1 GByte SDRAM (DDR3)
• Rezerwa energii: Supercap – podtrzymanie zegara czasu rzeczywistego do 3 dni
• Dane po zaniku zasilania/komunikacji: dostępne, jeżeli zapisane w pamięci flash (zapis co 30 minut)
• Stopień ochrony (EN 60529): część przednia we fragmencie DIN IP30, część zaciskowa IP20
• Warunki pracy: 0…50°C; wilgotność 5…95% r.h. (bez kondensacji)
• Warunki transportu (zapakowane): -25…70°C; wilgotność 5…95% (bez kondensacji)
• Klasa ochrony: III
• Kolor obudowy: RAL 7035 (jasnoszary)
• Masa: 261 g (bez opakowania) / 303 g (z opakowaniem)
• BACnet: B-OD

Montaż i instalacja

• Montaż: na standardowej szynie DIN lub na ścianie
• Podłączenie zasilania: do bloku zacisków śrubowych (wtykowego)

Podsumowanie

Siemens PXG3.W200-1 to interfejs Web BACnet/IP (Desigo Control Point) z rozszerzoną funkcjonalnością, zapewniający centralny, równoczesny dostęp do obsługi i monitorowania urządzeń BACnet/IP z poziomu paneli dotykowych Desigo oraz przeglądarek HTML5. Wbudowany 2-portowy switch Ethernet, obsługa HTTP/HTTPS, zasilanie AC/DC 24 V, rozbudowana diagnostyka LED oraz integracja z narzędziem ABT Site czynią go praktycznym punktem dostępowym dla nowoczesnych instalacji automatyki budynkowej.
