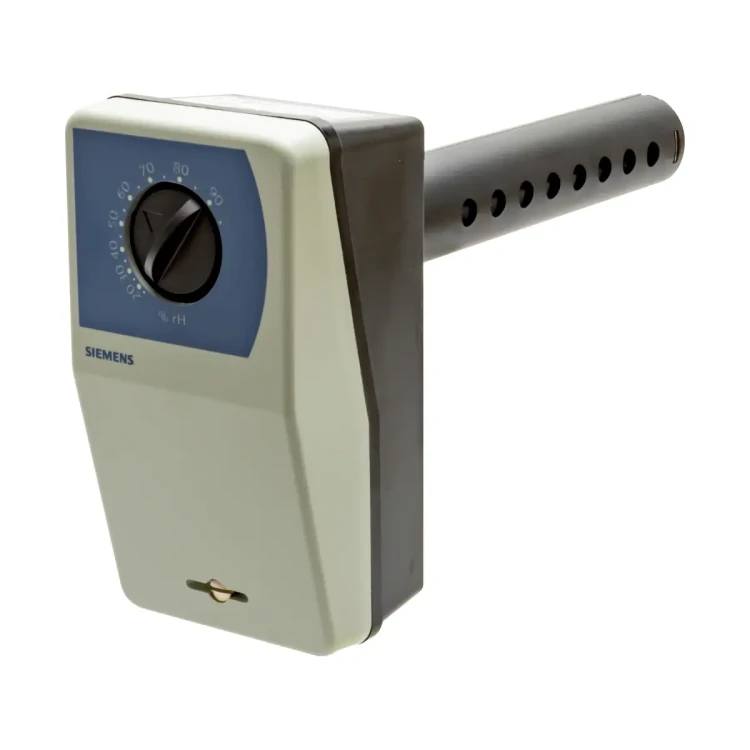

QFM81.2 Higrostat kanałowy, zakres nastaw 15..95%[r.h.], pokrętło pod obudową

QFM81.2 to kanałowy higrostat dwustawny (on/off) firmy Siemens, przeznaczony do pomiaru i regulacji wilgotności względnej powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Umożliwia ustawienie wartości zadanej w szerokim zakresie 15…95 % r.h. i sterowanie urządzeniami nawilżającymi lub osuszającymi za pomocą bezpotencjałowego mikroprzełącznika, z kompensacją temperaturową i wysoką stabilnością długoterminową.

Najważniejsze cechy

• Producent: Siemens
• Model: QFM81.2
• Typ urządzenia: higrostat kanałowy dwustawny (on/off) do wilgotności względnej
• Zastosowanie: sterowanie i nadzorowanie wilgotności w instalacjach wentylacyjnych i klimatyzacyjnych w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym
• Zakres nastawy wartości zadanej: 15…95 % r.h.
• Różnica przełączania: ok. 4 % r.h. (stała)
• Rodzaj regulacji: dwustawna (załącz/wyłącz)
• Czujnik wilgotności: stabilizowany element polimerowy, kompensowany temperaturowo, o dobrej liniowości i wysokiej stabilności nawet przy dużej wilgotności, nieczuły na kurz i zanieczyszczenia powietrza
• Mikroprzełącznik: bezpotencjałowy (S.P.D.T.) – styk przełączny
• Obciążalność styków: maks. 5(3) A, 250 V AC; min. 100 mA, 24 V AC
• Przeznaczenie styków: zaciski 1–2 do sterowania nawilżaniem, 1–3 do sterowania osuszaniem
• Stała czasowa (v = 0,2 m/s): ok. 3 min
• Dopuszczalna prędkość powietrza w kanale: do 10 m/s
• Dopuszczalna temperatura otoczenia (praca): 0…70 °C
• Temperatura transportu i składowania: −30…+70 °C
• Stabilność w czasie: ok. −1,5 % r.h./rok
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Standard produktu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Zaciski podłączeniowe: do przewodów o przekroju min. 0,5 mm, maks. 2 × 1,5 mm²
• Zewnętrzne zabezpieczenie linii: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A
• Montaż: w kanałach wentylacyjnych lub na ścianie wewnętrznej z użyciem kołnierza montażowego
• Głębokość zanurzenia trzpienia: minimalnie 130 mm; regulowana kołnierzem montażowym w zakresie 130…156 mm
• Element nastawczy: zewnętrzne pokrętło nastawcze z podziałką na pokrywie (zmiana nastawy bez zdejmowania pokrywy)
• Materiał elementu pomiarowego: polimer
• Materiał obudowy i trzpienia: PPS (Fortron 1140L6), wzmocniony włóknem szklanym
• Materiał pokrywy: PC (Lexan 940)
• Masa: ok. 0,34 kg
• Obsługa: urządzenie bezobsługowe, z możliwością kalibracji

Zastosowanie

Higrostat kanałowy QFM81.2 został zaprojektowany do:

• Regulacji wilgotności względnej powietrza w kanałach wentylacyjnych w instalacjach wentylacji i klimatyzacji.
• Sterowania urządzeniami nawilżającymi – utrzymywanie minimalnego poziomu wilgotności powietrza.
• Sterowania urządzeniami osuszającymi – ograniczanie maksymalnej wilgotności powietrza.

W instalacjach klimatyzacji z nawilżaniem higrostat może pracować jako ogranicznik maksymalnej wilgotności w kanale nawiewnym. W laboratoriach oraz pomieszczeniach produkcyjnych stosuje się go również do ograniczania minimalnej wilgotności powietrza w kanale nawiewnym, aby zapobiegać zbyt niskiemu poziomowi wilgotności.

Funkcje i działanie

Zasada pomiaru i regulacji

QFM81.2 mierzy wilgotność względną powietrza za pomocą paska polimerowego umieszczonego w trzpieniu zanurzeniowym. Zmiany wilgotności powodują odkształcenie paska, które poprzez układ dźwigni steruje mikroprzełącznikiem o stałej różnicy przełączania Xd. Mikroprzełącznik posiada bezpotencjałowy styk przełączny (S.P.D.T.), dzięki czemu może bezpośrednio sterować urządzeniami nawilżającymi lub osuszającymi.

Gdy bieżąca wilgotność przekroczy nastawioną wartość zadaną, styk mikroprzełącznika przełącza się z pozycji odpowiadającej jednemu z urządzeń na drugą. Po spadku wilgotności o wartość różnicy przełączania ok. 4 % r.h. (Xd) styk powraca do pierwotnej pozycji. Zapewnia to stabilną pracę bez częstego przełączania (histereza).

Sterowanie nawilżaniem i osuszaniem

• Zaciski 1–2: wyjście przeznaczone do sterowania nawilżaniem.
• Zaciski 1–3: wyjście przeznaczone do sterowania osuszaniem.

W zależności od sposobu okablowania higrostat może pracować:

• jako regulator nawilżania – załączając nawilżacz poniżej ustawionej wartości zadanej i wyłączając go po jej przekroczeniu,
• jako regulator osuszania – załączając osuszacz powyżej wartości zadanej i wyłączając po spadku wilgotności poniżej progu.

Czujnik i kompensacja temperaturowa

• Wpływ temperatury na element pomiarowy jest kompensowany, co zapewnia wiarygodny odczyt wilgotności w szerokim zakresie temperatur otoczenia.
• Stabilizowany element pomiarowy charakteryzuje się dobrą liniowością i wysoką stabilnością nawet przy dużej wilgotności, a także odpornością na kurz i zanieczyszczenia powietrza.
• Równoważenie (kalibracja fabryczna) wykonane jest przy 55 % r.h. i 23 °C.

Nastawa wartości zadanej

• Wartość zadaną wilgotności ustawia się pokrętłem nastawczym umieszczonym na pokrywie.
• Podziałka nastawy w % r.h. nadrukowana jest na pokrywie higrostatu, co ułatwia dokładne ustawienie.
• W modelu QFM81.2 nastawę można zmieniać z zewnątrz, bez zdejmowania pokrywy, co przyspiesza regulację w czasie uruchomienia i eksploatacji.

Budowa

• Podstawa z trzpieniem zanurzeniowym, montowana do kanału lub ściany za pomocą kołnierza montażowego.
• Trzpień pomiarowy zawierający polimerowy element pomiarowy wilgotności oraz otwory zapewniające wymianę powietrza.
• Układ dźwigni i mikroprzełącznik zamontowane na płytce drukowanej w podstawie urządzenia.
• Zaciski przyłączeniowe do podłączenia urządzeń nawilżających lub osuszających, osłonięte dodatkową pokrywą zabezpieczającą przed przypadkowym dotknięciem po zdjęciu głównej pokrywy.
• Pokrywa obudowy z otworem na pokrętło nastawcze i podziałką skali.
• Kołnierz montażowy (w komplecie) umożliwiający montaż na kanale lub ścianie oraz regulację głębokości zanurzenia trzpienia.
• Pierścień uszczelniający (w komplecie) do montażu na kanale, zapewniający szczelne przejście trzpienia przez ścianę kanału.

Montaż

Montaż w kanale powietrznym

• Przy regulacji wilgotności pomieszczenia higrostat należy montować na kanale powietrza wywiewanego z regulowanego pomieszczenia.
• Przy nadzorowaniu minimalnego lub maksymalnego poziomu wilgotności (ogranicznik wilgotności) higrostat montuje się na kanale powietrza nawiewanego.
• Minimalna głębokość zanurzenia trzpienia w strumieniu powietrza wynosi 130 mm.
• Dostarczony kołnierz montażowy umożliwia regulację zanurzenia w zakresie 130…156 mm, co pozwala dopasować położenie trzpienia do średnicy kanału.

Pozycje montażowe i kierunek przepływu

• Trzpień pomiarowy może być montowany:
  • poziomo,
  • pionowo z trzpieniem skierowanym w dół.
  Nie wolno montować trzpienia skierowanego ku górze.
• Aby zapewnić dokładność pomiaru, powietrze w miejscu montażu musi być dostatecznie wymieszane.
• W zależności od prędkości przepływu powietrza w kanale:
  • przy prędkości < 5 m/s otwory w trzpieniu muszą być skierowane w stronę przepływającego powietrza,
  • przy prędkości > 5 m/s otwory powinny być ustawione prostopadle do kierunku przepływu.

Montaż na ścianie

• Urządzenie należy montować na wewnętrznej ścianie pomieszczenia, na wysokości ok. 1,5 m nad podłogą.
• Zachować odległość co najmniej 0,5 m od sąsiedniej ściany.
• Miejsce montażu powinno zapewniać naturalny obieg powietrza, bez przeciągów:
  • nie montować w narożnikach, za zasłonami,
  • unikać montażu w pobliżu drzwi i okien,
  • unikać ścian zewnętrznych narażonych na zmiany temperatury.
• Źródła ciepła lub chłodu (grzejniki, komputery, telewizory, rury z wodą gorącą lub zimną itp.) muszą znajdować się w odpowiedniej odległości, aby nie zakłócać pomiaru.
• Higrostat nie powinien być narażony na bezpośrednie promieniowanie słoneczne.
• Do montażu naściennego należy używać kołnierza montażowego dostarczonego w komplecie z urządzeniem.

Podłączenie elektryczne i okablowanie

• Wyjście sterujące: bezpotencjałowy styk przełączny (S.P.D.T.) mikroprzełącznika.
• Zaciski: 1–2 (nawilżanie), 1–3 (osuszanie).
• Obciążalność styków: maks. 5(3) A przy 250 V AC; minimalne obciążenie 100 mA przy 24 V AC.
• Przekrój przewodów: od 0,5 mm do maks. 2 × 1,5 mm².
• Zabezpieczenie obwodu: linia zasilająca powinna być zabezpieczona bezpiecznikiem zwłocznym maks. 10 A lub wyłącznikiem nadprądowym maks. 13 A (charakterystyka B, C, D wg EN 60898) lub zasilaczem z ograniczeniem prądu do 10 A.

Dane techniczne

• Zakres nastawy wilgotności: 15…95 % r.h.
• Rodzaj regulacji: dwustawna (on/off)
• Różnica przełączania (Xd): ok. 4 % r.h. (stała)
• Typ mikroprzełącznika: bezpotencjałowy styk przełączny (S.P.D.T.)
• Obciążalność styków: maks. 5(3) A, 250 V AC; min. 100 mA, 24 V AC
• Wpływ temperatury: kompensowany
• Stabilność w czasie: ok. −1,5 % r.h./rok
• Równoważenie: 55 % r.h., 23 °C
• Stała czasowa (przy v = 0,2 m/s): ok. 3 min
• Dopuszczalna prędkość powietrza: do 10 m/s
• Temperatura otoczenia (praca): 0…70 °C
• Temperatura transportu i składowania: −30…+70 °C
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Materiały: element pomiarowy – polimer; obudowa i trzpień – PPS (Fortron 1140L6, wzmocniony włóknem szklanym); pokrywa – PC (Lexan 940)
• Masa: ok. 0,34 kg
• Obsługa: bezobsługowe, możliwość kalibracji

Podsumowanie

Siemens QFM81.2 to precyzyjny, mechaniczny higrostat kanałowy dwustawny o zakresie nastawy 15…95 % r.h., wyposażony w stabilizowany, polimerowy element pomiarowy z kompensacją temperaturową i bezpotencjałowy styk przełączny do bezpośredniego sterowania nawilżaczami lub osuszaczami. Prosta, zewnętrzna nastawa pokrętłem, możliwość montażu w kanale lub na ścianie oraz wysoka odporność na kurz i zanieczyszczenia sprawiają, że QFM81.2 jest niezawodnym rozwiązaniem do kontroli wilgotności w nowoczesnych instalacjach wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QFM81.2 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż i podłączenie elektryczne wyłącznie przez wykwalifikowanego elektryka, zgodnie z instrukcją producenta.
• Urządzenie przeznaczone jest do stosowania wyłącznie w normalnym środowisku pracy.
• Podczas doboru i podłączenia należy przestrzegać parametrów elektrycznych urządzenia: mikroprzełącznik bezpotencjałowy (S.P.D.T.), maks. obciążalność styków 5(3) A przy 250 V AC, minimalnie 100 mA przy 24 V AC.
• Obwód zasilający powinien być zabezpieczony zgodnie z dokumentacją producenta: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Urządzenie ma stopień ochrony IP30 i klasę bezpieczeństwa II wg EN 60730-1; należy stosować je wyłącznie w warunkach odpowiadających tej klasie ochrony.
• Nie montować urządzenia w położeniu z trzpieniem pomiarowym skierowanym ku górze. Dopuszczalny jest montaż poziomy lub pionowy z trzpieniem skierowanym w dół.
• Przy montażu w kanale należy zachować minimalną głębokość zanurzenia trzpienia pomiarowego 130 mm.
• Pozycję montażu należy dobrać do prędkości przepływu powietrza w kanale: przy prędkości poniżej 5 m/s otwory w trzpieniu powinny być skierowane w stronę przepływu, a przy prędkości powyżej 5 m/s prostopadle do kierunku przepływu.
• Nie przekraczać dopuszczalnej prędkości powietrza 10 m/s.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnym zakresie temperatury otoczenia 0…70°C; podczas transportu i składowania obowiązuje zakres −30…+70°C.
• W przypadku montażu naściennego urządzenie należy instalować na wewnętrznej ścianie, z dala od przeciągów, narożników, zasłon, drzwi, okien, ścian zewnętrznych oraz źródeł ciepła lub chłodu, a także chronić przed bezpośrednim promieniowaniem słonecznym.
• Zaciski podłączeniowe są osłonięte pokrywą chroniącą przed przypadkowym dotknięciem; wszelkie czynności montażowe i regulacyjne należy wykonywać zgodnie z dokumentacją producenta.
