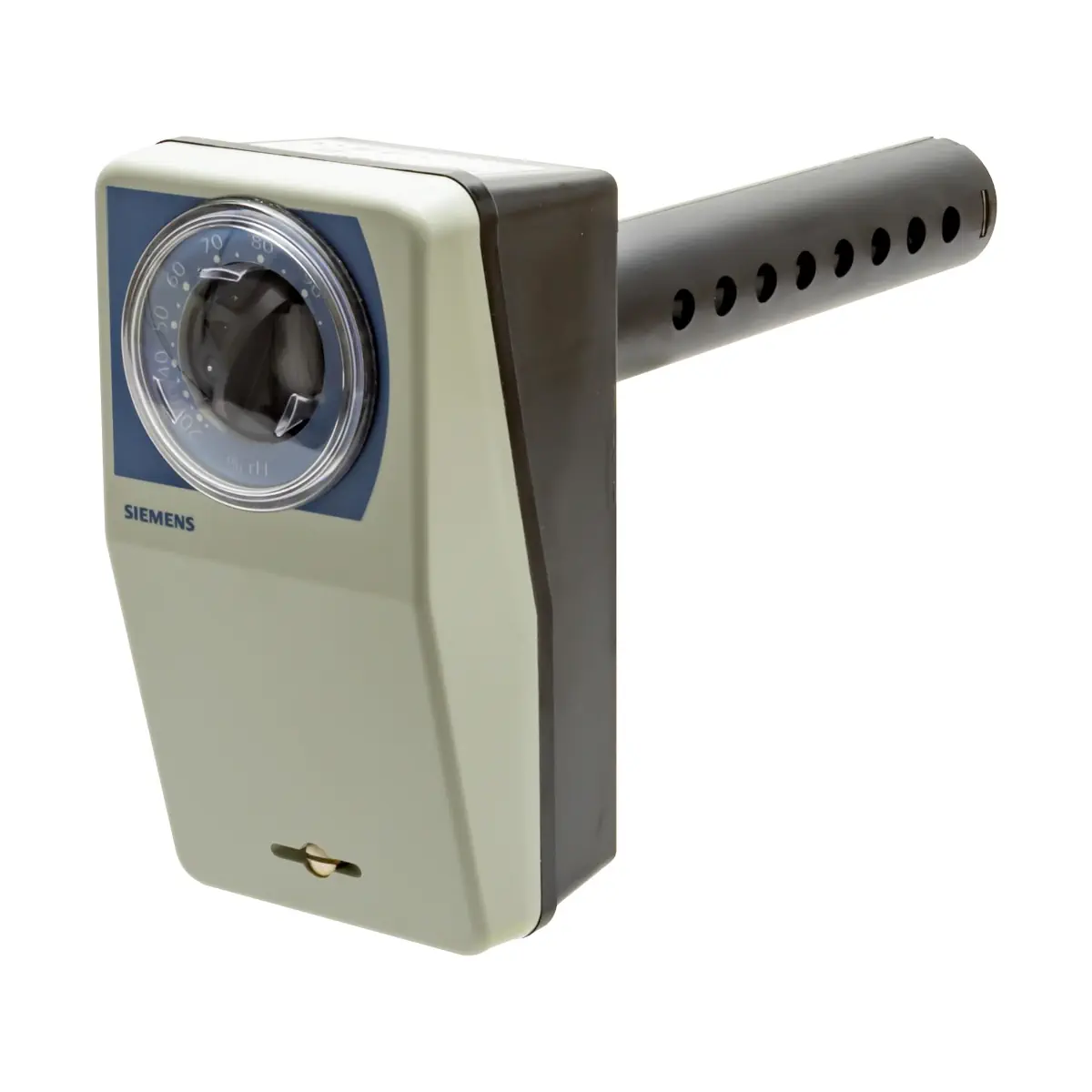

QFM81.21 Higrostat kanałowy, zakres nastaw 15..95%[r.h.], pokrętło na obudowie

QFM81.21 to kanałowy higrostat dwustawny firmy Siemens, przeznaczony do pomiaru i regulacji wilgotności względnej powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Wyposażony w bezpotencjałowy mikroprzełącznik SPDT oraz stabilizowany, kompensowany temperaturowo element pomiarowy z polimeru, zapewnia niezawodne sterowanie urządzeniami nawilżającymi lub osuszającymi. Hermetyczna obudowa o stopniu ochrony IP55, z dławikiem kablowym Pg11 i wewnętrzną nastawą wartości zadanej, umożliwia bezpieczną pracę w wymagającym środowisku kanałów powietrznych oraz w pomieszczeniach.

Najważniejsze cechy

• Producent: Siemens
• Model: QFM81.21
• Typ: kanałowy higrostat dwustawny do wilgotności względnej
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne do sterowania i nadzorowania wilgotności względnej powietrza
• Zakres nastawy wilgotności: 15…95 % r.h.
• Rodzaj regulacji: dwustawna (on/off)
• Różnica przełączania (histereza): ok. 4 % r.h. (stała)
• Element pomiarowy: stabilizowany pasek polimerowy, kompensowany temperaturowo, o dobrej liniowości i wysokiej stabilności, nieczuły na kurz i zanieczyszczenia powietrza
• Wyjście: bezpotencjałowy mikroprzełącznik SPDT (styk przełączny)
• Obciążalność styków: maks. 5(3) A, 250 V AC; min. 100 mA, 24 V AC
• Stopień ochrony obudowy: IP55 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stała czasowa: ok. 3 min (przy prędkości powietrza v = 0,2 m/s)
• Dopuszczalna prędkość powietrza w kanale: do 10 m/s
• Zakres temperatury otoczenia (praca): 0…70 °C
• Zakres temperatury transportu i składowania: −30…+70 °C
• Montaż: w kanałach wentylacyjnych lub na ścianie (z kołnierzem montażowym)
• Regulowana głębokość zanurzenia trzpienia: 130…156 mm (z użyciem dołączonego kołnierza montażowego)
• Podłączenie elektryczne: zaciski śrubowe do przewodów o przekroju min. Ø0,5 mm; maks. 2 × 1,5 mm²
• Dławik kablowy: Pg11
• Materiał obudowy i trzpienia: PPS Fortron 1140L6, wzmocniony włóknem szklanym
• Pokrywa: PC Lexan 940
• Przeźroczysta pokrywa otworu nastawczego: PC Makrolon 2014R, przezroczysty
• Waga: ok. 0,34 kg
• Obsługa: urządzenie bezobsługowe, z możliwością kalibracji

Zastosowanie

Higrostat QFM81.21 stosowany jest w systemach wentylacji i klimatyzacji do:

• Regulacji wilgotności względnej z nastawą w zakresie 15…95 % r.h. w kanałach powietrznych i pomieszczeniach,
• Ograniczania maksymalnej wilgotności powietrza nawiewnego w instalacjach z nawilżaniem,
• Ograniczania minimalnej wilgotności powietrza nawiewnego w laboratoriach i pomieszczeniach produkcyjnych,
• Sterowania i nadzorowania pracy urządzeń nawilżających lub osuszających za pomocą styku dwustawnego.

Dzięki wysokiej odporności na kurz i zanieczyszczenia powietrza oraz kompensacji temperaturowej elementu pomiarowego, QFM81.21 nadaje się do zastosowań w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym.

Funkcje i działanie

Dwustawne sterowanie wilgotnością

• Higrostat mierzy wilgotność względną powietrza za pomocą paska polimerowego umieszczonego w trzpieniu zanurzeniowym.
• Zmiana wilgotności powoduje odkształcenie paska, które poprzez dźwignię uruchamia mikroprzełącznik o stałej różnicy przełączania Xd ≈ 4 % r.h.
• Bezpotencjałowy styk przełączny SPDT umożliwia wybór funkcji:
  • nawilżanie – załączanie urządzenia nawilżającego przy spadku poniżej zadanej wilgotności,
  • osuszanie – załączanie urządzenia osuszającego przy przekroczeniu zadanej wilgotności.
• Gdy wilgotność względna przekroczy wartość zadaną, styk przełączny załącza odpowiedni obwód (np. osuszania). Po spadku wilgotności o wartość histerezy Xd styk powraca do stanu odpowiadającego wartości zadanej (np. nawilżanie/wyłączenie osuszania).

Stabilizowany element pomiarowy

• Stabilizowany pasek polimerowy zapewnia dobrą liniowość charakterystyki i wysoką stabilność wskazań nawet przy dużej wilgotności.
• Element pomiarowy jest kompensowany temperaturowo, co minimalizuje wpływ zmian temperatury powietrza na wynik pomiaru wilgotności.
• Konstrukcja paska jest nieczuła na kurz i zanieczyszczenia powietrza, co sprzyja długotrwałej, bezawaryjnej pracy.
• Długookresowa stabilność wynosi ok. −1,5 % r.h./rok (równoważenie przy 55 % r.h., 23 °C).

Nastawa wartości zadanej

• Wartość zadaną wilgotności ustawia się za pomocą pokrętła nastawczego.
• Podziałka nastawy (15…95 % r.h.) znajduje się na pokrywie urządzenia, co ułatwia odczyt ustawionej wartości.
• W modelu QFM81.21 zmiana wartości zadanej możliwa jest wyłącznie po zdjęciu pokrywy, co chroni nastawy przed przypadkową lub nieuprawnioną zmianą.
• Otwór pokrętła zabezpieczony jest przezroczystą pokrywą, a całość uszczelniona jest pod pokrywą, co zapewnia wymagany stopień ochrony IP55.

Konstrukcja i materiały

• Urządzenie składa się z podstawy z trzpieniem zanurzeniowym oraz pokrywy mocowanej wkrętem.
• W trzpieniu zanurzeniowym znajduje się element pomiarowy; dźwignia, mikroprzełącznik, mechanizm nastawy wartości zadanej i zaciski podłączeniowe zamontowane są na płytce drukowanej w podstawie.
• Zaciski podłączeniowe osłonięte są dodatkową pokrywą, chroniącą przed przypadkowym dotknięciem przy zdjętej pokrywie głównej.
• Obudowa i trzpień wykonane są z PPS (Fortron 1140L6) wzmocnionego włóknem szklanym, pokrywa z PC Lexan 940, a przeźroczysta pokrywa otworu nastawczego z PC Makrolon 2014R.
• W obudowę zintegrowano dławik kablowy Pg11, ułatwiający wprowadzenie przewodu i zapewniający szczelność połączenia.

Podłączenie elektryczne

• Wyjście w postaci bezpotencjałowego styku przełącznego (SPDT) umożliwia sterowanie zewnętrznymi urządzeniami nawilżającymi lub osuszającymi.
• Obciążalność styków: maks. 5(3) A przy 250 V AC, minimalne obciążenie 100 mA przy 24 V AC.
• Zalecane zewnętrzne zabezpieczenie linii zasilającej:
  • bezpiecznik zwłoczny maks. 10 A lub
  • wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898,
  • lub zasilacz z ograniczeniem prądu do maks. 10 A.
• Przekrój przewodów: min. Ø0,5 mm; maks. 2 × 1,5 mm² (zaciski śrubowe).

Dane techniczne

• Zakres nastaw wilgotności: 15…95 % r.h.
• Rodzaj regulacji: dwustawna (on/off)
• Różnica przełączania: ok. 4 % r.h. (stała)
• Typ mikroprzełącznika: bezpotencjałowy styk przełączny SPDT
• Obciążalność styków: maks. 5(3) A, 250 V AC; min. 100 mA, 24 V AC
• Kompensacja temperatury: tak
• Stabilność długookresowa: ok. −1,5 % r.h./rok (równoważenie przy 55 % r.h., 23 °C)
• Stała czasowa (v = 0,2 m/s): ok. 3 min
• Dopuszczalna prędkość powietrza: do 10 m/s
• Temperatura otoczenia (praca): 0…70 °C
• Temperatura transportu i składowania: −30…+70 °C
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stopień ochrony obudowy: IP55 wg EN 60529
• Środowisko pracy (EMC): do zastosowań w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym
• Przyłącza elektryczne: zaciski śrubowe, przewody min. Ø0,5 mm; maks. 2 × 1,5 mm²
• Element pomiarowy: polimer
• Obudowa i trzpień: PPS Fortron 1140L6, wzmocniony włóknem szklanym
• Pokrywa: PC Lexan 940
• Przeźroczysta pokrywa (otworu nastawczego): PC Makrolon 2014R, przezroczysty
• Waga: ok. 0,34 kg
• Obsługa: bezobsługowe, z możliwością kalibracji

Montaż

• W skład dostawy wchodzi higrostat QFM81.21, kołnierz montażowy (do montażu na kanale lub ścianie) oraz pierścień uszczelniający (do montażu na kanale).
• Higrostat może być montowany:
  • w kanale powietrza wywiewnego z regulowanego pomieszczenia – przy zastosowaniu jako regulator wilgotności,
  • w kanale powietrza nawiewnego – przy nadzorowaniu minimalnej lub maksymalnej wilgotności.
• Trzpień pomiarowy może być montowany poziomo lub pionowo, z trzpieniem skierowanym w dół; nie dopuszcza się montażu z trzpieniem skierowanym ku górze.
• Aby zapewnić dokładność pomiaru, powietrze w miejscu montażu powinno być dostatecznie zmieszane.
• Pozycja względem przepływu powietrza:
  • przy prędkości < 5 m/s – otwory w trzpieniu powinny być skierowane w stronę przepływającego powietrza,
  • przy prędkości > 5 m/s – otwory w trzpieniu powinny być ustawione prostopadle do kierunku przepływu.
• Przy montażu na kanale należy zapewnić minimalną głębokość zanurzenia trzpienia 130 mm; dostarczony kołnierz montażowy umożliwia regulację zanurzenia w zakresie 130…156 mm.
• Przy montażu na ścianie:
  • instalować na wewnętrznej ścianie, ok. 1,5 m nad podłogą,
  • zachować min. 0,5 m odległości od sąsiedniej ściany,
  • wybrać miejsce z naturalnym obiegiem powietrza, bez przeciągów, z dala od narożników, zasłon, drzwi, okien i zewnętrznych ścian,
  • unikać bliskości źródeł ciepła/chłodu (grzejniki, komputery, telewizory, rury z gorącą lub zimną wodą),
  • chronić urządzenie przed bezpośrednim nasłonecznieniem.
• Do montażu naściennego używa się dołączonego kołnierza montażowego.

Podsumowanie

Siemens QFM81.21 to wytrzymały, kanałowy higrostat dwustawny o zakresie nastaw 15…95 % r.h., przeznaczony do precyzyjnego sterowania wilgotnością w instalacjach wentylacyjnych i klimatyzacyjnych. Stabilizowany, kompensowany temperaturowo element pomiarowy, bezpotencjałowy mikroprzełącznik SPDT, szczelna obudowa IP55 z dławikiem Pg11 oraz możliwość montażu w kanale i na ścianie sprawiają, że QFM81.21 jest niezawodnym rozwiązaniem do kontroli wilgotności w obiektach mieszkalnych, komercyjnych i przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QFM81.21 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowanego elektryka, zgodnie z instrukcją montażu i obowiązującymi przepisami.
• Urządzenie przeznaczone do stosowania w normalnym środowisku pracy. Stopień ochrony obudowy dla modelu QFM81.21: IP55.
• Przed rozpoczęciem podłączenia należy przestrzegać parametrów elektrycznych urządzenia. Obciążalność styków mikroprzełącznika wynosi maks. 5(3) A przy 250 V AC, minimum 100 mA przy 24 V AC.
• Obwód zasilający należy zabezpieczyć bezpiecznikiem zwłocznym maks. 10 A, wyłącznikiem nadprądowym maks. 13 A o charakterystyce B, C lub D wg EN 60898, albo zasilaczem z ograniczeniem prądu do maks. 10 A.
• Podłączenie przewodów należy wykonywać zgodnie z dokumentacją producenta. Zaciski przeznaczone są do przewodów o średnicy min. 0,5 mm i maks. 2 x 1,5 mm².
• Nieprawidłowa pozycja montażu może spowodować błędny pomiar wilgotności i nieprawidłowe działanie urządzenia. Trzpień pomiarowy może być montowany poziomo lub pionowo wyłącznie ze skierowaniem w dół; nie wolno montować trzpienia skierowanego ku górze.
• Przy montażu na kanale należy zachować minimalną głębokość zanurzenia trzpienia 130 mm. Kołnierz montażowy umożliwia regulację głębokości zanurzenia w zakresie 130–156 mm.
• Pozycję montażu należy dobrać do prędkości przepływu powietrza w kanale: przy prędkości poniżej 5 m/s otwory w trzpieniu muszą być skierowane w stronę przepływu powietrza, a przy prędkości powyżej 5 m/s prostopadle do kierunku przepływu.
• Nie przekraczać dopuszczalnej prędkości powietrza 10 m/s.
• Urządzenie należy montować w miejscu zapewniającym dostateczne wymieszanie powietrza. Przy montażu na ścianie należy wybrać wewnętrzną ścianę, na wysokości około 1,5 m nad podłogą i co najmniej 0,5 m od sąsiedniej ściany.
• Nie montować urządzenia w miejscach narażonych na przeciągi, w narożnikach, za zasłonami, w pobliżu drzwi lub okien, na ścianach zewnętrznych oraz w pobliżu źródeł ciepła lub chłodu, takich jak grzejniki, komputery, telewizory czy rury z gorącą lub zimną wodą.
• Nie wystawiać urządzenia na bezpośrednie promieniowanie słoneczne.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnym zakresie temperatury otoczenia 0…70 °C. Podczas transportu i składowania należy zachować zakres temperatury od −30 do +70 °C.
• Model QFM81.21 umożliwia zmianę wartości zadanej tylko po zdjęciu pokrywy. Wszelkie czynności wewnątrz urządzenia należy wykonywać ostrożnie i zgodnie z dokumentacją producenta.
