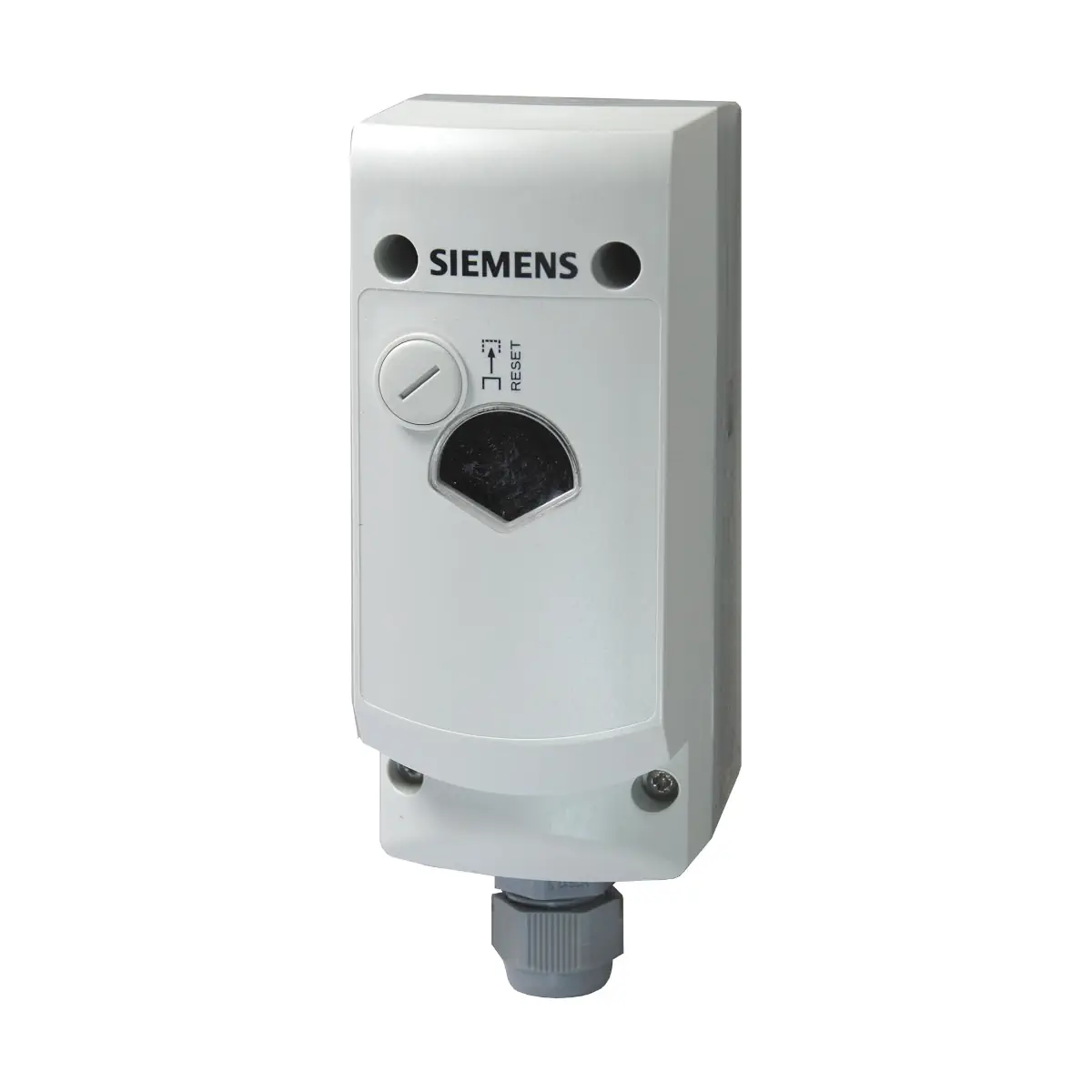

RAK-ST.030FP-M Termostat bezpieczeństwa, 110 [°C], kapilara 700 [mm], osłona 100 [mm], opaska zaciskowa

RAK-ST.030FP-M to elektromechaniczny ogranicznik temperatury bezpieczeństwa (STB) Siemens z kapilarą cieczową, zgodny z normą DIN EN 14597. Służy do nadzoru temperatury wody, oleju i powietrza w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Model ten ma stałą, fabryczną nastawę 110 °C i wykorzystuje mikroprzełącznik ze stykiem przełączającym do odłączenia obwodu głównego oraz sygnalizacji alarmowej.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-ST.030FP-M
• Typ urządzenia: elektromechaniczny ogranicznik temperatury bezpieczeństwa (STB) z kapilarą
• Temperatura zadziałania: 110 °C (stała nastawa fabryczna, typ FP)
• Normy i klasy: EN 60730-x, DIN EN 14597; klasa bezpieczeństwa I, stopień zanieczyszczeń 2
• Zastosowanie: zabezpieczenie źródeł ciepła, termostat przeciwogniowy w instalacjach kanałowych, ogólne zastosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Media regulowane: woda, olej, powietrze
• Element pomiarowy: czujnik Ø 6,5 mm × 85 mm lub 76 mm z kapilarą o długości 700 mm
• Minimalny promień gięcia kapilary: R_min = 5 mm
• Rodzaj styku: mikroprzełącznik ze stykiem przełączającym (11–12 / 11–13)
• Obciążalność styku 11–12: 0,1…16 (2,5) A, 24…250 V AC
• Styk alarmowy 11–13: 2 (0,4) A, 24…250 V AC
• Napięcie nominalne: 24…250 V AC (maks. 250 V AC)
• Termiczna histereza przełączania: 10 K
• Reset: ręczny, przyciskiem zakrytym gwintowaną osłoną w pokrywie obudowy
• Funkcja bezpieczeństwa: przebicie kapilary powoduje mechaniczne rozwarcie styku 11–12
• Kompensacja temperatury otoczenia: dla mechanizmu przełączającego i kapilary (22 °C wg DIN EN 14597)
• Stała czasowa: woda < 45 s, olej < 60 s, powietrze < 120 s (wg DIN EN 14597)
• Trwałość elektryczna: min. 300 000 cykli przełączeń, B10d = 250 000 (DIN EN ISO 13849-1)
• Montaż: na rurze (przylgowo), w osłonie ochronnej lub na ścianie
• Stopień ochrony obudowy: IP43 (wg EN 60529)
• Temperatura otoczenia obudowy (praca): do 80 °C (T80)
• Maksymalna temperatura czynnika / kapilary: do ok. 135 °C (temperatura wyłączenia + 25 K)
• Temperatura otoczenia (transport i składowanie): -25…+70 °C
• Wilgotność otoczenia: < 95% r.h. (praca i składowanie)
• Obudowa: poliwęglan (PC) – materiał odporny na ogień, promieniowanie UV, wysoką temperaturę oraz czynniki chemiczne i biologiczne
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Podłączenie elektryczne: zaciski wtykowe typu „Push In” (6 × 0,75…2,5 mm² + 2 × 0,75…2,5 mm²), dławik kablowy M16 × 1,5 mm
• Zewnętrzny bezpiecznik: 16 A
• Masa zestawu standardowego: ok. 0,35 kg

Zastosowanie

Termostat bezpieczeństwa RAK-ST.030FP-M przeznaczony jest do pracy jako:

• termostat przeciwogniowy w instalacjach kanałowych,
• ogranicznik temperatury w różnych źródłach ciepła,
• zabezpieczenie temperaturowe w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, gdzie wymagana jest niezawodna blokada przy przekroczeniu 110 °C.

Dzięki możliwości pomiaru temperatury wody, oleju i powietrza może być stosowany zarówno w obiegach cieczy grzewczych, jak i w kanałach powietrznych, pod warunkiem spełnienia podanych wymagań środowiskowych.

Funkcje i działanie

Ogranicznik temperatury bezpieczeństwa (STB)

Przy wzroście temperatury czynnika do wartości granicznej 110 °C wzrost ciśnienia w kapilarze powoduje zadziałanie mechanizmu przełączającego:

• normalnie załączony styk 11–12 zostaje rozwarty,
• załączany jest styk 11–13, pełniący funkcję styku alarmowego,
• mechanizm pozostaje zablokowany w pozycji wyłączenia.

Po spadku temperatury poniżej wartości granicznej o wartość strefy nieczułości (histerezy) termostat nie włącza się samoczynnie – konieczne jest ręczne odblokowanie przyciskiem znajdującym się pod gwintowaną osłoną w pokrywie.

Funkcja bezpieczeństwa przy uszkodzeniu kapilary

W przypadku wycieku płynu rozszerzalnościowego z kapilary pomiarowej (np. wskutek jej przebicia) ciśnienie w membranie spada, co powoduje mechaniczne rozwarcie styku 11–12. Zapewnia to zachowanie funkcji ogranicznika temperatury nawet w razie uszkodzenia elementu pomiarowego.

Kompensacja temperatury i dokładność

• Mechanizm przełączający i kapilara wyposażone są w kompensację temperatury otoczenia ustawioną na 22 °C (wg DIN EN 14597).
• Temperatura kalibracji dla modelu RAK-ST.030FP-M wynosi 110 °C.
• Odchyłka produkcyjna nastawy: +0 / -6 °C.
• Dryft po upływie przewidywanej trwałości: < ±5%.
• Termiczna histereza przełączania: 10 K.

Montaż

Termostat RAK-ST.030FP-M jest przystosowany do trzech sposobów montażu:

• Montaż na rurze (przylgowy) – za pomocą opaski zaciskowej (dla rur o średnicy maks. 100 mm). Czujnik kapilarny powinien ściśle przylegać do powierzchni rury na całej swojej długości.
• Montaż z osłoną ochronną – osłonę montuje się w instalacji i odpowiednio ustawia jej sześciokątny koniec. Kapilarę z czujnikiem umieszcza się w osłonie, a podstawę termostatu mocuje na osłonie przy pomocy śruby.
• Montaż na ścianie – po wybiciu otworu montażowego w podstawie obudowy i wyciągnięciu kapilary na wymaganą długość. Element pomiarowy umieszcza się w osłonie ochronnej i zabezpiecza za pomocą spinki (wyposażenie montażowe).

Należy pozostawić nad termostatem wystarczającą ilość miejsca, aby możliwy był odczyt nastawy przez okienko kontrolne w pokrywie, dostęp do przycisku kasowania oraz ewentualna wymiana urządzenia.

Podczas prowadzenia kapilary trzeba zachować minimalny promień gięcia R_min = 5 mm i chronić ją przed uszkodzeniami mechanicznymi oraz przegrzaniem powyżej dopuszczalnej temperatury.

Nastawa i reset

• Model RAK-ST.030FP-M posiada stałą nastawę temperatury 110 °C, ustawioną fabrycznie – użytkownik nie zmienia nastawy.
• Po zadziałaniu termostatu (przekroczeniu 110 °C) i spadku temperatury o wartość histerezy konieczne jest ręczne skasowanie blokady.
• Przycisk resetu znajduje się pod gwintowaną osłoną w pokrywie obudowy, co zabezpiecza go przed przypadkowym użyciem.

Podłączenie elektryczne

• Napięcie nominalne styków: 24…250 V AC (maks. 250 V AC).
• Obciążalność styku 11–12: 0,1…16 (2,5) A.
• Obciążalność styku 11–13 (alarm): 2 (0,4) A.
• Wymagany zewnętrzny bezpiecznik: 16 A.
• Zaciski wtykowe: do przewodów 6 × 0,75…2,5 mm² (obwody robocze) oraz 2 × 0,75…2,5 mm² (uziemienie), w technologii „Push In” (opatentowane rozwiązanie Weidmüller), co umożliwia szybką instalację.
• Dławik kablowy: M16 × 1,5 mm, przystosowany do elastycznego przewodu z końcówkami (np. tulejkami).
• Uziemienie: wymagane, zgodnie z przepisami, jako urządzenie klasy ochronności I.

Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń oraz obowiązującymi normami instalacyjnymi. Przed otwarciem obudowy termostat należy odłączyć od napięcia.

Dane techniczne – RAK-ST.030FP-M

• Typ: elektromechaniczny termostat bezpieczeństwa (STB) z kapilarą cieczową
• Temperatura zadziałania: 110 °C (stała nastawa)
• Temperatura kalibracji: 110 °C (wg DIN EN 14597)
• Termiczna histereza przełączania: 10 K
• Maksymalna temperatura kapilary / czynnika: ok. 135 °C (temperatura wyłączenia + 25 K)
• Napięcie nominalne: 24…250 V AC
• Obciążalność styku 11–12: 0,1…16 (2,5) A
• Obciążalność styku 11–13: 2 (0,4) A
• Zewnętrzny bezpiecznik: 16 A
• Stopień ochrony: IP43 (EN 60529)
• Klasa bezpieczeństwa: I (EN 60730)
• Stopień zanieczyszczeń: 2 (EN 60730)
• Odporność na zakłócenia radiowe: N ≤ 5 (EN 55014)
• Temperatura otoczenia obudowy (praca): do 80 °C (T80)
• Temperatura otoczenia (składowanie/transport): -25…+70 °C
• Wilgotność otoczenia: < 95% r.h. (bez kondensacji)
• Media: woda, olej, powietrze
• Stała czasowa: woda < 45 s, olej < 60 s, powietrze < 120 s
• Element pomiarowy: Ø 6,5 mm × 85 mm lub 76 mm; długość kapilary 700 mm; R_min = 5 mm
• Materiał kapilary i czujnika: miedź
• Membrana: stal nierdzewna
• Materiał obudowy: poliwęglan (PC), wzmocniony
• Kolor obudowy: podstawa RAL 7001, pokrywa RAL 7035
• Masa zestawu standardowego: ok. 0,35 kg

Podsumowanie

Siemens RAK-ST.030FP-M to niezawodny, elektromechaniczny ogranicznik temperatury bezpieczeństwa 110 °C z kapilarą, przeznaczony do zastosowań w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Stała nastawa, wysoka obciążalność styków, ręczny reset, funkcja bezpieczeństwa przy uszkodzeniu kapilary oraz elastyczne możliwości montażu (na rurze, w osłonie lub na ścianie) zapewniają skuteczne ograniczenie temperatury zgodnie z wymaganiami normy DIN EN 14597.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt zgodny z normami EN 60730-1, EN 60730-2-9 oraz EN 14597.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, nastawę temperatury bezpieczeństwa, podłączenie elektryczne i uruchomienie może wykonywać wyłącznie wykwalifikowany personel / instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Urządzenie elektryczne niskonapięciowe. Przed otwarciem obudowy, montażem, podłączeniem lub pracami serwisowymi należy odłączyć termostat od napięcia.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń producenta. Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Uziemienie / przewód ochronny musi być wykonane zgodnie z obowiązującymi przepisami.
• Urządzenie przeznaczone jest do montażu w suchym i niezapylonym otoczeniu. Należy zapewnić odpowiednią ilość miejsca do odczytu nastawy, otwierania obudowy oraz demontażu lub montażu.
• Produkt należy montować wyłącznie w sposób przewidziany przez producenta: na rurze, na ścianie, w osłonie ochronnej lub na kanale powietrznym, zgodnie z instrukcją montażu.
• W przypadku montażu na rurze opaska zaciskowa powinna być dobrze zaciśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Kapilary pomiarowej nie wolno uszkodzić ani zginać poniżej minimalnego promienia gięcia. Uszkodzenie (przebicie) kapilary powoduje rozwarcie styku 11-12 w ramach funkcji bezpieczeństwa.
• Termostat bezpieczeństwa po zadziałaniu wymaga ręcznego kasowania (resetu). Kasowanie jest możliwe dopiero po spadku temperatury poniżej temperatury przełączania zgodnie z dokumentacją producenta.
• RAK-ST.030FP-M jest termostatem bezpieczeństwa o stałej nastawie temperatury 110 °C. Nie należy stosować urządzenia poza warunkami pracy i parametrami określonymi przez producenta.
• Stopień ochrony obudowy: IP43. Urządzenie należy użytkować zgodnie z tym stopniem ochrony.
