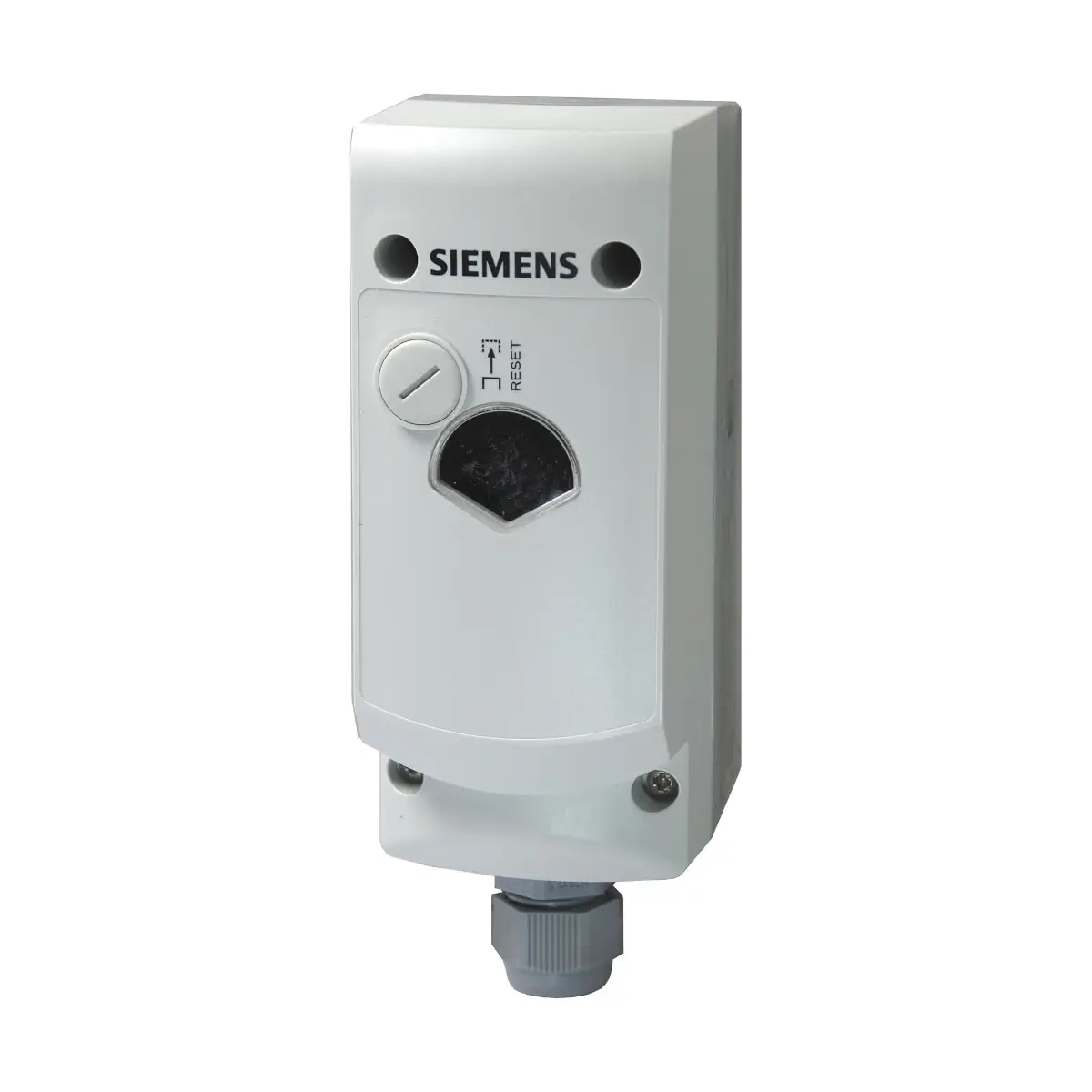

RAK-ST.1385M Termostat bezpieczeństwa, 40..70 [°C], kapilara 700 [mm], IP65

RAK-ST.1385M to elektromechaniczny termostat bezpieczeństwa (STB) firmy Siemens, zgodny z normą DIN EN 14597, wyposażony w kapilarny czujnik o długości 700 mm oraz regulowany zakres temperatury granicznej 40…70 °C. Dzięki wysokiemu stopniowi ochrony IP65, ręcznemu resetowi po zadziałaniu oraz funkcji samoczynnego wyłączenia przy uszkodzeniu kapilary idealnie nadaje się do zastosowań zabezpieczających w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-ST.1385M
• Typ urządzenia: elektromechaniczny ogranicznik temperatury bezpieczeństwa (STB) z kapilarnym czujnikiem
• Normy: DIN EN 14597, EN 60730-x
• Zakres nastaw temperatury granicznej: 40…70 °C (nastawa wewnątrz termostatu, wkrętakiem – tylko przez wykwalifikowany personel)
• Rodzaj czujnika: kapilara z cieczą rozszerzalnościową, długość 700 mm, minimalny promień zgięcia 5 mm
• Styki: mikroprzełącznik ze stykiem przełącznym
  • styk roboczy 11–12: 16 (2,5) A, 24…250 V AC
  • styk alarmowy 11–13: 2 (0,4) A, 24…250 V AC
• Funkcja bezpieczeństwa: w razie uszkodzenia (przebicia) kapilary następuje mechaniczne rozwarcie styku 11–12
• Reset: ręczne odblokowanie po zadziałaniu, za pomocą przycisku ukrytego pod gwintowaną osłoną
• Termiczna histereza przełączania: ok. 10 K
• Stała czasowa (wg DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Kompensacja temperatury otoczenia: dla mechanizmu przełączającego i kapilary (22 °C wg DIN EN 14597)
• Stopień ochrony obudowy: IP65 wg EN 60529 (przy prawidłowym montażu i zastosowaniu dławika M16×1,5)
• Regulowane media: woda, olej, powietrze
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Wymiary obudowy (orientacyjnie): ok. 156 × 67 × 55 mm (szer. × wys. × gł.)
• Masa zestawu standardowego: ok. 0,35 kg
• Zakres dostawy: termostat RAK-ST.1385M, dławik kablowy M16 × 1,5 mm, instrukcja montażu

Zastosowanie

Termostat bezpieczeństwa RAK-ST.1385M jest przeznaczony do nadzorowania i ograniczania temperatury czynnika w instalacjach, w których wymagane jest pewne, niezależne zabezpieczenie przed przegrzaniem. Typowe zastosowania obejmują:

• Termostat przeciwogniowy w instalacjach kanałowych (nadzór temperatury powietrza w kanałach wentylacyjnych)
• Źródła ciepła: kotły, wymienniki ciepła, nagrzewnice wodne lub olejowe – jako ogranicznik maksymalnej temperatury
• Ogólne zastosowania w systemach HVAC: instalacje grzewcze, wentylacyjne i klimatyzacyjne, gdzie wymagane jest niezależne zabezpieczenie temperaturowe

Dzięki kapilarnemu czujnikowi i regulowanemu zakresowi 40…70 °C, RAK-ST.1385M może pracować zarówno z czynnikami ciekłymi (woda, olej), jak i z powietrzem, zapewniając szybkie i powtarzalne zadziałanie przy przekroczeniu zadanej temperatury granicznej.

Funkcje i działanie

Ogranicznik temperatury z ręcznym resetem

• Wraz ze wzrostem temperatury medium, po osiągnięciu ustawionej temperatury granicznej, styk 11–12 przełącza się na styk 11–13 (sygnał alarmowy).
• Po zadziałaniu termostat zostaje zablokowany w stanie alarmowym; automatyczny powrót nie jest możliwy.
• Gdy temperatura medium spadnie poniżej wartości zadziałania o wielkość histerezy (strefy nieczułości), konieczne jest ręczne odblokowanie przyciskiem resetu, znajdującym się pod gwintowaną osłoną.
• Takie rozwiązanie zapewnia wysoki poziom bezpieczeństwa – po jednorazowym przekroczeniu temperatury granicznej urządzenie wymaga świadomej interwencji obsługi.

Funkcja bezpieczeństwa przy uszkodzeniu kapilary

• Czujnik składa się z kapilary wypełnionej płynem rozszerzalnościowym, oddziałującym na membranę mechanizmu przełączającego.
• W przypadku przebicia lub wycieku z kapilary, ciśnienie w membranie spada, co powoduje mechaniczne rozwarcie styku 11–12.
• Zapewnia to funkcję fail-safe – w razie uszkodzenia elementu pomiarowego obwód grzewczy zostaje automatycznie odłączony.

Kompensacja temperatury otoczenia

• Mechanizm przełączający oraz kapilara wyposażone są w kompensację temperatury otoczenia, zgodnie z DIN EN 14597.
• Ogranicza to wpływ zmian temperatury obudowy na dokładność zadziałania, zapewniając stabilny próg wyłączenia w szerokim zakresie warunków pracy.

Konstrukcja i materiały

• Podstawa obudowy: wzmocnione tworzywo PC (poliwęglan), przystosowane do montażu:
  • przylgowego na rurze,
  • z osłoną zanurzeniową (osłoną ochronną),
  • na ścianie.
• Pokrywa: tworzywo PC z wbudowanym okienkiem kontrolnym do odczytu nastawy temperatury oraz odkręcaną osłoną przycisku kasowania.
• Tworzywo PC: szczególnie odporne na ogień, promieniowanie UV, wysoką temperaturę oraz działanie czynników chemicznych i biologicznych.
• Element pomiarowy i kapilara: miedź, średnica elementu pomiarowego ok. 6,5 mm.
• Membrana: stal nierdzewna.
• Dławik kablowy: w zestawie, gwint M16 × 1,5 mm, dostosowany do przewodu zewnętrznego.
• Złącza elektryczne: zaciski wtykowe typu „Push In” umożliwiające szybkie podłączenie przewodów bez użycia śrub.

Dane techniczne

• Napięcie nominalne styków: 24…250 V AC
• Obciążalność styków:
  • styk 11–12: 0,1…16 (2,5) A AC
  • styk 11–13 (alarmowy): 2 (0,4) A AC
• Zewnętrzny bezpiecznik: 16 A
• Trwałość przy obciążeniu znamionowym: min. 300 000 cykli przełączeń
• B10d: 250 000 cykli (wg DIN EN ISO 13849-1)
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień ochrony: IP65 wg EN 60529
• Zakres nastaw temperatury (wewnątrz termostatu): 40…70 °C
• Regulowane media: woda, olej, powietrze
• Termiczna histereza przełączania: ok. 10 K
• Stała czasowa (DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Maksymalna temperatura kapilary: do 135 °C
• Temperatura otoczenia obudowy (praca): do 80 °C (T80), klasa klimatyczna 3K5 wg IEC 60721-3-3, wilgotność < 95 % r.h. (bez kondensacji)
• Temperatura otoczenia (transport i składowanie): -25…+70 °C, klasa 2K3 wg IEC 60721-3-2, wilgotność < 95 % r.h.
• Warunki mechaniczne (praca): klasa 3M2 wg IEC 60721-3-3
• Kompensacja temperatury otoczenia: 22 °C wg DIN EN 14597 (mechanizm przełączający i kapilara)
• Temperatura kalibracji czynnika: 45 °C
• Kalibracja w temperaturze otoczenia mechanizmu i kapilary: 50 °C wg DIN EN 14597
• Odchyłka produkcyjna: +0 / -6 °C
• Dryft po upływie przewidywanej trwałości: < ±5 %
• Stopień zanieczyszczenia: 2 wg EN 60730
• Długość kapilary: 700 mm, minimalny promień zgięcia 5 mm
• Połączenia elektryczne:
  • zaciski wtykowe „Push In” dla przewodów 6 × 0,75…2,5 mm² (tory styków)
  • zaciski wtykowe dla przewodów 2 × 0,75…2,5 mm² (uziemienie)
  • dławik kablowy M16 × 1,5 mm
• Masa: ok. 0,35 kg

Montaż i podłączenie

• Możliwości montażu:
  • na rurze – z użyciem opaski zaciskowej, zapewniającej ścisłe przyleganie czujnika do powierzchni rury na całej długości (opaska dobierana oddzielnie),
  • w osłonie zanurzeniowej (osłonie ochronnej) montowanej w instalacji,
  • na ścianie – z elementem pomiarowym umieszczonym w osłonie ochronnej.
• Osłony i akcesoria: dla RAK-ST.1385M przewidziano możliwość zastosowania osłony perforowanej ALT-AB200 lub innej osłony; standardowa osłona ochronna do czynników ciekłych to ALT-SB100 – akcesoria te należy zamawiać osobno.
• Przed montażem należy zapewnić wystarczającą przestrzeń nad termostatem, aby możliwe było odczytanie nastawy przez okienko, jej ewentualna zmiana oraz wymiana urządzenia.
• Przy montażu w osłonie zanurzeniowej:
  • zamontować osłonę w instalacji i odpowiednio ustawić jej sześciokątny koniec,
  • wsunąć czujnik kapilarny do osłony,
  • zamocować podstawę termostatu na osłonie, zabezpieczając ją śrubą.
• Przy montażu na ścianie:
  • wybić otwór montażowy w podstawie obudowy,
  • wyciągnąć kapilarę na wymaganą długość,
  • umieścić element pomiarowy w osłonie i zabezpieczyć go za pomocą spinki (zestaw montażowy).
• Nastawa temperatury ograniczenia (40…70 °C) może być wykonywana wyłącznie przez wykwalifikowany personel, po zdjęciu pokrywy.
• Okablowanie: może je wykonać tylko uprawniony instalator; zastosowany przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Podłączenie elektryczne: zgodnie ze schematem połączeń – styk 11–12 jako styk roboczy (obwód główny), styk 11–13 jako styk alarmowy; wymagane jest zewnętrzne zabezpieczenie 16 A.
• Uziemienie: należy wykonać zgodnie z obowiązującymi przepisami, do dedykowanych zacisków ochronnych.
• Przed otwarciem obudowy termostat musi być odłączony od napięcia.

Podsumowanie

Siemens RAK-ST.1385M to solidny, kapilarny termostat bezpieczeństwa z ręcznym resetem, przeznaczony do pracy w wymagających warunkach (IP65) i zabezpieczenia instalacji z wodą, olejem lub powietrzem w zakresie temperatur 40…70 °C. Wysoka obciążalność styków, funkcja alarmowa, niezawodna reakcja w przypadku uszkodzenia kapilary oraz elastyczne opcje montażu (na rurze, w osłonie, na ścianie) sprawiają, że RAK-ST.1385M jest profesjonalnym rozwiązaniem do krytycznych układów grzewczych, wentylacyjnych i klimatyzacyjnych, gdzie priorytetem jest bezpieczeństwo i zgodność z aktualnymi normami.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania norm EN 60730-1, EN 60730-2-9 oraz DIN EN 14597.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, nastawę temperatury ograniczenia, podłączenie elektryczne i uruchomienie może wykonywać wyłącznie wykwalifikowany personel lub instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Urządzenie jest przeznaczone do pracy przy napięciu 24…250 V AC. Przed otwarciem obudowy, montażem, okablowaniem lub serwisem należy odłączyć termostat od zasilania.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń producenta. Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami.
• Nie otwierać obudowy pod napięciem. Otwieranie urządzenia i wszelkie prace wewnątrz obudowy wykonywać wyłącznie po uprzednim odłączeniu zasilania.
• Produkt należy montować wyłącznie w odpowiednim miejscu montażu, w suchym i niezapylonym otoczeniu oraz z zachowaniem przestrzeni wymaganej do obsługi, odczytu nastawy i demontażu.
• Model RAK-ST.1385M należy montować zgodnie z dokumentacją producenta: na rurze, z odpowiednią osłoną ochronną lub na ścianie z elementem pomiarowym umieszczonym w osłonie ochronnej.
• Przy montażu na rurze opaska zaciskowa powinna być dobrze zaciśnięta, aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Do modelu RAK-ST.1385M wymagana jest odpowiednia osłona ochronna zamawiana oddzielnie, np. osłona perforowana ALT-AB200 lub standardowa osłona ochronna do czynników ciekłych ALT-SB100. Stosować wyłącznie rozwiązania przewidziane przez producenta.
• Kapilarę i element pomiarowy należy prowadzić i montować ostrożnie. Nie wolno uszkodzić, przebić ani nadmiernie zginać kapilary; minimalny promień zgięcia kapilary wynosi 5 mm.
• Uszkodzenie lub przebicie kapilary powoduje zadziałanie funkcji bezpieczeństwa i rozwarcie styku 11-12. W przypadku uszkodzenia kapilary urządzenie należy niezwłocznie wyłączyć z eksploatacji i wymienić zgodnie z dokumentacją producenta.
• Po osiągnięciu ustawionej temperatury granicznej termostat bezpieczeństwa przełącza styk 11-12 na 11-13 (alarm) i pozostaje zablokowany. Odblokowanie/reset jest możliwe wyłącznie ręcznie, po spadku temperatury poniżej temperatury przełączania, zgodnie z dokumentacją producenta.
• Przycisk kasowania jest zabezpieczony gwintowaną osłoną. Reset urządzenia wykonywać wyłącznie zgodnie z instrukcją producenta.
• Stopień ochrony tego modelu wynosi IP65 wyłącznie przy montażu zgodnym z dokumentacją producenta oraz z zastosowaniem właściwych elementów montażowych i uszczelniających.
