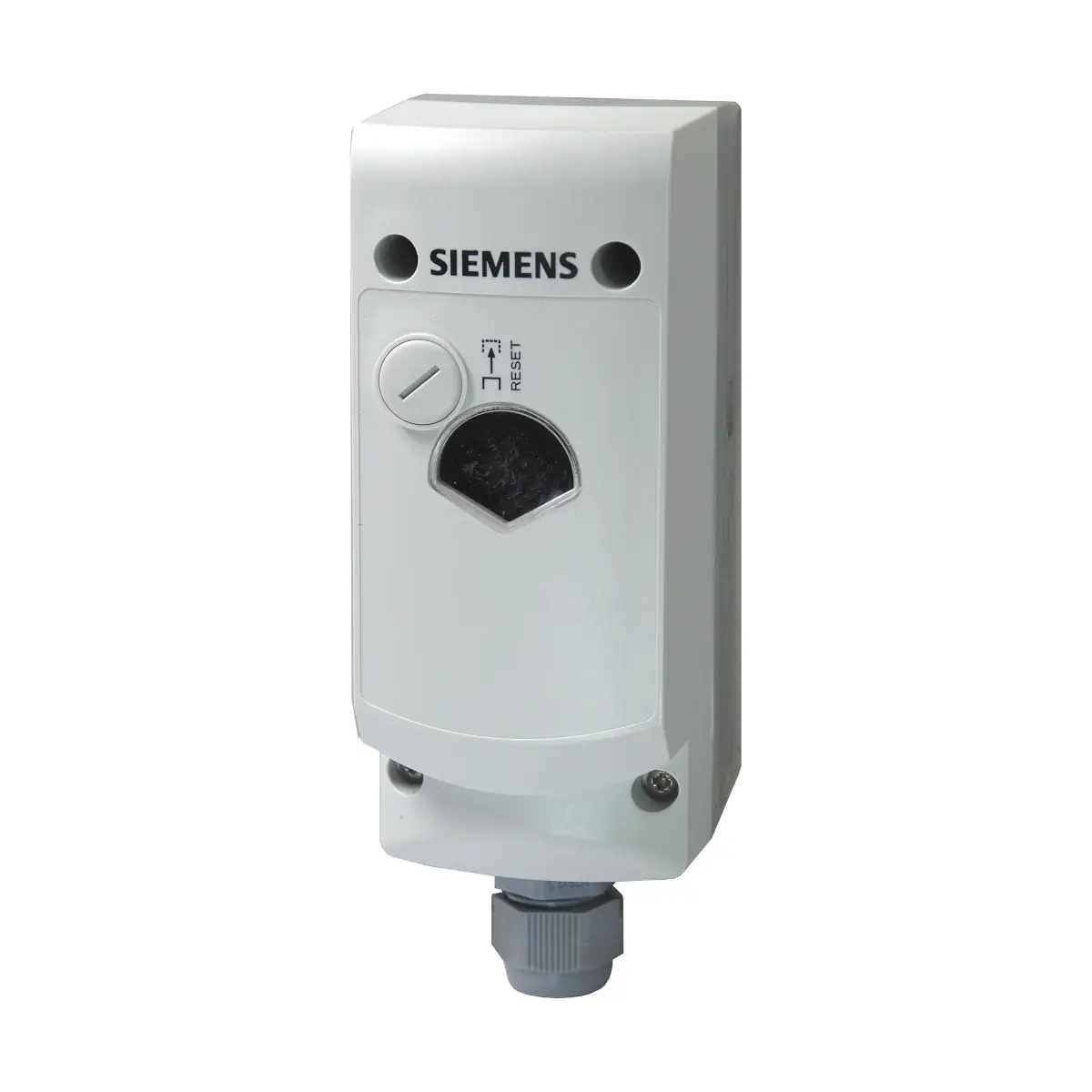

RAK-ST.1600MP Termostat bezpieczeństwa, 95..130 [°C], kapilara 700 [mm], osłona 100 [mm], IP65

RAK-ST.1600MP to elektromechaniczny termostat bezpieczeństwa (ogranicznik temperatury STB) zgodny z normą DIN EN 14597, przeznaczony do niezawodnego ograniczania temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Dzięki zakresowi nastawy 95…130 °C, ręcznemu resetowi oraz czujnikowi kapilarnemu z kompensacją temperatury otoczenia, termostat ten idealnie sprawdza się jako zabezpieczenie źródeł ciepła i termostat przeciwogniowy. Wersja RAK-ST.1600MP wyposażona jest w szczelną obudowę o stopniu ochrony IP65 i umożliwia montaż na rurze, w osłonie ochronnej lub na ścianie.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-ST.1600MP
• Typ urządzenia: elektromechaniczny termostat bezpieczeństwa (STB) z ręcznym resetem, zgodny z DIN EN 14597
• Zastosowanie: termostat przeciwogniowy w instalacjach kanałowych, zabezpieczenie źródeł ciepła oraz ogólne zastosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Zakres nastawy temperatury: 95…130 °C, regulacja wewnątrz termostatu przy pomocy wkrętaka (tylko przez wykwalifikowany personel)
• Rodzaj czujnika: kapilarny czujnik temperatury wypełniony płynem rozszerzalnościowym z kompensacją temperatury otoczenia mechanizmu przełączającego i kapilary
• Funkcja bezpieczeństwa: po przekroczeniu temperatury granicznej lub przy uszkodzeniu (przebiciu) kapilary następuje mechaniczne rozwarcie styku 11‑12 i trwałe wyłączenie, wymagające ręcznego odblokowania
• Styki: mikroprzełącznik ze stykiem przełączającym (SPDT) – obwód roboczy 11‑12 i styk alarmowy 11‑13
• Obciążalność styków 11‑12: 0,1…16 (2,5) A, 24…250 V AC
• Styk alarmowy 11‑13: 2 (0,4) A, 24…250 V AC
• Stopień ochrony obudowy: IP65 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730; stopień zanieczyszczeń: 2 wg EN 60730
• Termiczna histereza przełączania: ok. 10 K
• Media regulowane: woda, olej, powietrze; maksymalna temperatura czynnika / kapilary: 135 °C
• Stała czasowa (wg DIN EN 14597): < 45 s dla wody, < 60 s dla oleju, < 120 s dla powietrza
• Montaż: na rurze (przylgowo), w osłonie ochronnej (zanurzeniowo) lub na ścianie
• Osłona ochronna: przystosowany do współpracy z osłoną ALT‑SB100 (mosiądz niklowany, PN10, długość 100 mm)
• Obudowa: wzmocnione tworzywo PC (poliwęglan) z okienkiem kontrolnym do odczytu nastawy i gwintowaną osłoną przycisku resetu
• Wejście kablowe: dławik kablowy M16 x 1,5 mm
• Podłączenie elektryczne: zaciski wtykowe typu „Push In” dla przewodów 0,75…2,5 mm²; osobne zaciski do uziemienia
• Trwałość mechanizmu: min. 300 000 cykli przełączeń (B10d = 250 000 wg DIN EN ISO 13849‑1)
• Warunki środowiskowe pracy: klasa klimatyczna 3K5 wg IEC 60721‑3‑3, temperatura obudowy do 80 °C (T80), wilgotność < 95 % r.h.
• Składowanie / transport: klasa 2K3 wg IEC 60721‑3‑2, temperatura otoczenia -25…+70 °C, wilgotność < 95 % r.h.
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa zestawu standardowego: ok. 0,35 kg

Zastosowanie

Termostat bezpieczeństwa RAK-ST.1600MP służy do niezawodnego ograniczania temperatury w układach, w których wymagane jest pewne wyłączenie przy przekroczeniu dopuszczalnej wartości. Typowe obszary zastosowań obejmują:

• Źródła ciepła – zabezpieczenie przed przegrzaniem w instalacjach grzewczych z wodą lub olejem jako czynnikiem roboczym
• Instalacje kanałowe – jako termostat przeciwogniowy monitorujący temperaturę powietrza
• Systemy HVAC – ogólne zastosowanie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako ogranicznik temperatury bezpieczeństwa
• Aplikacje wymagające ręcznego resetu po zadziałaniu, zgodnie z wymaganiami norm dla urządzeń zabezpieczających

Funkcje i działanie

Ogranicznik temperatury bezpieczeństwa (STB)

• Podczas wzrostu temperatury czynnika po osiągnięciu nastawionej temperatury granicznej mechanizm przełączający rozłącza obwód roboczy: styk 11‑12 przełącza się na styk 11‑13 (sygnał alarmowy).
• Po zadziałaniu termostat pozostaje zablokowany w tym położeniu, zapewniając trwałe wyłączenie urządzenia chronionego.
• Gdy temperatura spadnie o wartość odpowiadającą histerezie (ok. 10 K), ponowne załączenie jest możliwe dopiero po ręcznym odblokowaniu przyciskiem znajdującym się pod gwintowaną osłoną.
• Taka konstrukcja spełnia wymagania dla ograniczników temperatury bezpieczeństwa – wyeliminowana jest możliwość samoczynnego ponownego załączenia po zadziałaniu.

Funkcja bezpieczeństwa przy uszkodzeniu kapilary

• Czujnik temperatury stanowi kapilara wypełniona płynem rozszerzalnościowym, połączona z membraną mechanizmu przełączającego.
• W przypadku wycieku płynu z kapilary (np. wskutek przebicia) ciśnienie w membranie spada, co powoduje mechaniczne rozwarcie styku 11‑12.
• Zapewnia to dodatkową funkcję bezpieczeństwa – nawet przy uszkodzeniu czujnika termostat przechodzi w stan „wyłączony” i odcina obwód roboczy.

Budowa i materiały

• Podstawa obudowy: wzmocnione tworzywo PC (poliwęglan), przystosowane do montażu przylgowego na rurze, z osłoną zanurzeniową lub na ścianie
• Pokrywa obudowy: tworzywo PC z okienkiem kontrolnym umożliwiającym odczyt nastawionej temperatury ograniczenia
• Reset: przycisk kasowania umieszczony pod gwintowaną osłoną, chroniącą przed przypadkowym skasowaniem
• Element pomiarowy: kapilara z elementem pomiarowym z miedzi, membrana ze stali nierdzewnej
• Dławik kablowy: M16 x 1,5 mm do wprowadzenia przewodu zasilającego/sterującego
• Materiały obudowy: PC o podwyższonej odporności na ogień, promieniowanie UV, wysoką temperaturę oraz działanie czynników chemicznych i biologicznych

Okablowanie i styki

• Napięcie nominalne obwodów przełączanych: 24…250 V AC
• Obciążalność styków:
  • styk 11‑12: 0,1…16 (2,5) A
  • styk 11‑13 (alarmowy): 2 (0,4) A
• Bezpiecznik zewnętrzny: zalecany 16 A w obwodzie zasilania
• Typ zacisków: wtykowe zaciski sprężynowe typu „Push In” (technologia Weidmüller) umożliwiające szybkie podłączenie przewodów z końcówkami (np. tulejkami)
• Przekrój przewodów: 0,75…2,5 mm² (zaciski wtykowe dla maks. 6 żył) oraz dodatkowe 2 zaciski wtykowe dla przewodu ochronnego (uziemienia)
• Maksymalne napięcie pracy: 250 V AC
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń i obowiązującymi przepisami; uziemienie należy wykonać zgodnie z wymaganiami norm.

Dane techniczne

• Model: RAK-ST.1600MP
• Typ: elektromechaniczny ogranicznik temperatury bezpieczeństwa (STB) z ręcznym resetem
• Normy produktu: EN 60730‑x, DIN EN 14597 (TW1196)
• Zgodność EMC: ochrona przed zakłóceniami radiowymi N ≤ 5 wg EN 55014
• Zakres nastawy temperatury (wewnętrznie): 95…130 °C (nastawa wkrętakiem)
• Termiczna histereza przełączania: ok. 10 K
• Kompensacja temperatury otoczenia: dla mechanizmu przełączającego i kapilary przy 22 °C wg DIN EN 14597
• Temperatura kalibracji (medium) dla RAK-ST.1600MP: 100 °C
• Temperatura kalibracji otoczenia mechanizmu/kapilary: 50 °C wg DIN EN 14597
• Odchyłka produkcyjna: +0 / -6 °C
• Dryft po upływie przewidywanej trwałości: < ±5 %
• Media: woda, olej, powietrze
• Maks. temperatura kapilary / medium: 135 °C
• Klasa klimatyczna pracy: 3K5 wg IEC 60721‑3‑3 (temperatura obudowy do 80 °C (T80), < 95 % r.h.)
• Klasa obciążeń mechanicznych: 3M2 wg IEC 60721‑3‑3
• Warunki składowania/transportu: klasa 2K3 wg IEC 60721‑3‑2, temperatura -25…+70 °C, wilgotność < 95 % r.h.
• Stała czasowa (DIN EN 14597):
  • woda: < 45 s
  • olej: < 60 s
  • powietrze: < 120 s
• Stopień ochrony: IP65 wg EN 60529
• Klasa bezpieczeństwa elektrycznego: I wg EN 60730
• Stopień zanieczyszczeń: 2 wg EN 60730
• Wejście kablowe: dławik M16 x 1,5 mm
• Połączenia elektryczne: zaciski wtykowe „Push In” dla 6 przewodów 0,75…2,5 mm² (obwody przełączane) oraz 2 przewodów 0,75…2,5 mm² (uziemienie)
• Element pomiarowy: kapilara z elementem pomiarowym (miedź), membrana ze stali nierdzewnej
• Materiał obudowy: tworzywo PC (poliwęglan)
• Kolor obudowy: podstawa RAL 7001, pokrywa RAL 7035
• Masa: ok. 0,35 kg (zestaw standardowy)

Montaż i uruchomienie

• Możliwości montażu:
  • przylgowo na rurze (z użyciem opaski zaciskowej, jako akcesorium)
  • w osłonie ochronnej (np. ALT‑SB100, PN10, mosiądz niklowany, długość 100 mm) w instalacjach z cieczą
  • na ścianie, z elementem pomiarowym umieszczonym w osłonie ochronnej
• Podstawa termostatu jest przystosowana do sztywnego zamocowania, tak aby czujnik kapilarny dobrze przylegał (przy montażu na rurze) lub był prawidłowo umieszczony w osłonie zanurzeniowej.
• Przy montażu na rurze opaska zaciskowa powinna być mocno dociśnięta, aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Przy montażu w osłonie ochronnej należy najpierw zamontować osłonę w instalacji, następnie wprowadzić do niej kapilarę czujnika i zamocować podstawę termostatu na osłonie przy pomocy śruby.
• Przy montażu na ścianie należy wybić otwór montażowy w podstawie obudowy, wyciągnąć kapilarę na wymaganą długość, umieścić element pomiarowy w osłonie i zabezpieczyć go za pomocą spinki (wyposażenie montażowe).
• Należy zapewnić odpowiednią przestrzeń nad termostatem, aby możliwy był odczyt nastawy przez okienko, regulacja temperatury (wewnątrz obudowy) oraz ewentualna wymiana urządzenia.
• Nastawę temperatury ograniczenia (95…130 °C) może wykonywać wyłącznie wykwalifikowany personel.
• Okablowanie może wykonywać jedynie uprawniony instalator; zastosowany przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia, a uziemienie wykonać zgodnie z obowiązującymi przepisami.

Podsumowanie

Siemens RAK-ST.1600MP to wytrzymały, elektromechaniczny ogranicznik temperatury bezpieczeństwa z zakresem nastawy 95…130 °C, przeznaczony do pracy w instalacjach HVAC oraz do zabezpieczania źródeł ciepła. Czujnik kapilarny z funkcją bezpieczeństwa przy uszkodzeniu, ręczny reset pod gwintowaną osłoną, wysoka obciążalność styków, szybkie zaciski „Push In” oraz szczelna obudowa IP65 sprawiają, że jest to niezawodne rozwiązanie wszędzie tam, gdzie wymagana jest pewna i zgodna z normami ochrona przed przegrzaniem medium lub powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i jest zgodny z normami EN 60730-1, EN 60730-2-9 oraz EN 14597.
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą Europejską 2012/19/UE. Nie wolno wyrzucać go wraz z odpadami komunalnymi.
• Montaż, nastawę temperatury ograniczenia oraz podłączenie elektryczne może wykonywać wyłącznie wykwalifikowany personel lub instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Przed otwarciem obudowy urządzenie należy odłączyć od napięcia.
• Podłączenie elektryczne termostatu musi być wykonane zgodnie ze schematem połączeń. Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Urządzenie pracuje przy napięciu 24...250 V AC. Nie przekraczać dopuszczalnych parametrów elektrycznych i stosować zewnętrzny bezpiecznik 16 A zgodnie z dokumentacją.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami.
• W przypadku osiągnięcia ustawionej temperatury granicznej styk 11-12 przełącza się na styk 11-13 (alarm) i pozostaje zablokowany. Odblokowanie wymaga ręcznego resetu po spadku temperatury poniżej progu przełączania.
• W przypadku uszkodzenia lub przebicia kapilary styk 11-12 zostaje rozwarty (funkcja bezpieczeństwa). Nie używać uszkodzonego urządzenia i chronić kapilarę przed uszkodzeniem mechanicznym.
• Podczas montażu nie wolno zginać kapilary poniżej minimalnego promienia gięcia R = 5 mm.
• Urządzenie należy montować w suchym i niezapylonym otoczeniu oraz pozostawić co najmniej 250 mm wolnej przestrzeni niezbędnej do obsługi, odczytu nastaw i demontażu.
• Model RAK-ST.1600MP ma stopień ochrony IP65 wyłącznie przy montażu wykonanym zgodnie z instrukcją producenta.
• Urządzenie należy montować wyłącznie w sposób przewidziany przez producenta: na rurze, w osłonie ochronnej lub na ścianie, zgodnie z instrukcją montażu.
• Opaska zaciskowa lub mocowanie czujnika musi zapewniać prawidłowe przyleganie elementu pomiarowego; nieprawidłowy montaż może powodować błędne działanie ogranicznika temperatury bezpieczeństwa.
