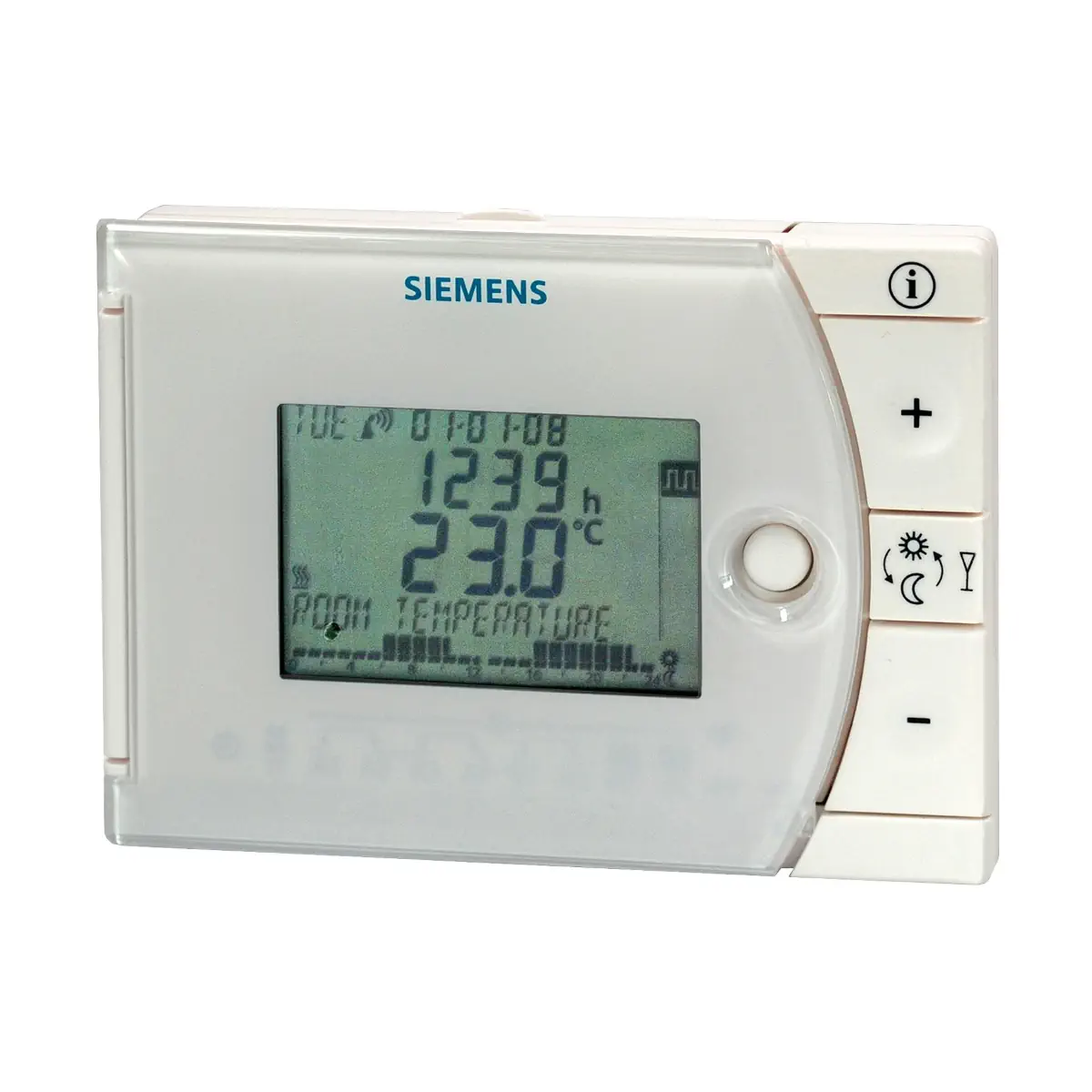

REV13 Regulator pomieszczeniowy z możliwością programowania czasowego, Wyjście 2-stanowe, program dobowy, funkcja adaptacji (zastępuje REV12)

REV13 to bateryjny pomieszczeniowy regulator temperatury z programem dobowym, przeznaczony do precyzyjnej regulacji stref grzewczych w instalacjach centralnego ogrzewania. Urządzenie posiada duży, czytelny wyświetlacz, intuicyjne elementy obsługowe oraz adaptacyjny algorytm PID lub klasyczną regulację 2-stawną, dzięki czemu zapewnia komfort cieplny i oszczędność energii w domach, mieszkaniach i pomieszczeniach biurowych. Regulator jest zasilany z dwóch baterii alkalicznych AA i steruje obiegiem grzewczym przez bezpotencjałowy styk przekaźnikowy 24…250 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: REV13
• Typ urządzenia: bateryjny pomieszczeniowy regulator temperatury (termostat) z programem dobowym
• Zastosowanie: regulacja temperatury w pojedynczych pomieszczeniach i strefach grzewczych (CO, nagrzewnice wodne, palniki, siłowniki, pompy, elektryczne urządzenia grzewcze, zawory strefowe)
• Zasilanie regulatora: 3 V DC, 2 × 1,5 V bateria alkaliczna AA
• Trwałość baterii: ok. 2 lata
• Programowanie: dobowy program czasowy:
  • tryb automatyczny z 2 okresami ogrzewania na dobę
  • tryb automatyczny z 1 okresem ogrzewania na dobę
• Tryby pracy ciągłej: komfort, ekonomiczny, ochrona przed zamarzaniem
• Dodatkowe tryby: funkcja forsowania (krótkotrwała zmiana poziomu temperatury) oraz tryb Przyjęcie z utrzymaniem wybranej temperatury przez zadany czas
• Rodzaj regulacji: adaptacyjna regulacja PID z wyborem cyklu przełączania lub klasyczna regulacja 2-stawna (histereza 0,5 °C)
• Zakres nastaw temperatur: 3…35 °C (z możliwością ograniczenia do 16…35 °C przełącznikiem DIP)
• Czujnik temperatury: wbudowany NTC 10 kΩ ±1 % (0…50 °C), możliwość kalibracji ±5 °C
• Wyjście sterujące: przekaźnik z bezpotencjałowym stykiem przełączającym 24…250 V AC, 0,1…6 (2,5) A
• Sterowanie zdalne: wejście T1/T2 (styk bezpotencjałowy) z indywidualną wartością zadaną temperatury
• Wyświetlacz: duży, czytelny wyświetlacz z podświetleniem – wskazania temperatury, czasu, daty, dnia tygodnia, trybu pracy, stanu ogrzewania, alarmów, niskiego poziomu baterii i aktywnego sterowania zdalnego
• Obsługa: przycisk wyboru trybu pracy, przycisk Info, przyciski +/-, przycisk forsowania/trybu Przyjęcie, suwak nastawczy do programowania
• Funkcje serwisowe: poziom instalatora z rozbudowanymi nastawami, przełączniki DIP, kalibracja czujnika, ograniczenie minimalnej wartości zadanej, reset nastaw
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II wg EN 60730-1
• Warunki pracy: 5…40 °C, wilgotność < 85 % r.h. (klasa 3K3 wg IEC 60721-3)
• Warunki składowania: -25…70 °C, wilgotność < 93 % r.h. (klasa 2K3), odporność mechaniczna 2M2
• Wymiary (obudowa + podstawa): ok. 94 × 130 × 30 mm
• Masa: ok. 0,24 kg (bez opakowania)
• Kolor obudowy: biały RAL9003, podstawa szara RAL7038

Zastosowanie

Regulator REV13 przeznaczony jest do regulacji temperatury pomieszczeń w:

• domach jednorodzinnych i letniskowych,
• apartamentach i mieszkaniach,
• biurach i pojedynczych pomieszczeniach biurowych,
• pomieszczeniach handlowych.

Dzięki bezpotencjałowemu stykowi przekaźnikowemu regulator może sterować m.in.:

• zaworami elektromagnetycznymi nagrzewnic wodnych,
• zaworami elektromagnetycznymi palników gazowych atmosferycznych,
• palnikami nadmuchowymi gazowymi i olejowymi,
• siłownikami elektrotermicznymi,
• pompami obiegowymi w instalacjach grzewczych,
• elektrycznymi urządzeniami grzewczymi,
• wentylatorami elektrycznych nagrzewnic akumulacyjnych,
• zaworami strefowymi (normalnie otwartymi i normalnie zamkniętymi).

REV13 idealnie sprawdza się jako regulator strefowy – np. dla pojedynczego mieszkania, pokoju, biura czy strefy handlowej – zapewniając komfort i kontrolę zużycia energii.

Funkcje i działanie

Tryby pracy i program dobowy

Regulator oferuje dwa automatyczne programy czasowe (A i B) oraz trzy tryby pracy ciągłej:

• Program automatyczny A: dobowy program z dwoma okresami ogrzewania (A1–A4: czas rozpoczęcia/zakończenia 1. i 2. okresu).
• Program automatyczny B: dobowy program z jednym okresem ogrzewania (B1–B2: czas rozpoczęcia i zakończenia ogrzewania).
• Ciągły tryb komfortu: stałe utrzymywanie zadanej temperatury komfortu.
• Ciągły tryb ekonomiczny: stałe utrzymywanie obniżonej temperatury ekonomicznej.
• Ochrona przed zamarzaniem: stałe utrzymywanie wartości zadanej ochrony przeciwzamarzaniowej.

Dla każdego okresu ogrzewania ustawia się czas rozpoczęcia i czas zakończenia. W czasie okresu ogrzewania regulator utrzymuje temperaturę komfortu, natomiast w przerwach – temperaturę ekonomiczną. Wszystkie wartości zadane można dowolnie wprowadzić w zakresie:

• 3…35 °C – standardowy zakres nastaw,
• 16…35 °C – po aktywowaniu ograniczenia minimalnej wartości zadanej (przełącznik DIP 2).

Fabrycznie zaprogramowane są typowe czasy przełączania:

• Program A (2 okresy ogrzewania): A1 = 06:00, A2 = 08:00, A3 = 17:00, A4 = 22:00
• Program B (1 okres ogrzewania): B1 = 07:00, B2 = 23:00

Fabryczne nastawy temperatur obejmują cztery wartości (komfort, ekonomiczna, ochrona przed zamarzaniem oraz sterowanie zdalne) o wartościach 20 °C, 16 °C, 8 °C oraz 12 °C – można je zmienić zgodnie z potrzebami użytkownika.

Funkcja forsowania i tryb Przyjęcie

• Funkcja forsowania: podczas pracy wg programu czasowego naciśnięcie przycisku forsowania powoduje tymczasowe przełączenie pomiędzy poziomem komfortu a ekonomicznym. Zmiana obowiązuje tylko do kolejnego przełączenia wynikającego z programu czasowego, co pozwala na szybkie obniżenie temperatury np. na czas krótkiej nieobecności.
• Tryb Przyjęcie: po przytrzymaniu przycisku przez 3 s regulator przechodzi w tryb utrzymywania dowolnie wybranej temperatury przez dowolnie ustawiony okres czasu. Na wyświetlaczu miga symbol trybu oraz pokazywany jest pozostały czas. Tryb Przyjęcie dostępny jest w automatycznych trybach pracy.

Sterowanie zdalne (T1/T2)

REV13 posiada wejście sterowania zdalnego zrealizowane przez styk bezpotencjałowy podłączony do zacisków T1 i T2. Po zwarciu tego styku regulator natychmiast przełącza się na specjalną wartość zadaną „sterowanie zdalne”, niezależnie od aktualnie wybranego trybu pracy. Na wyświetlaczu miga symbol informujący o aktywnym sterowaniu zdalnym.

• Temperaturę dla trybu „sterowanie zdalne” ustawia się osobno, przesuwając suwak nastawczy na odpowiednie pole i wybierając wartość przyciskami +/-.
• Po rozwarciu styku T1–T2 regulator automatycznie powraca do wcześniej realizowanego trybu pracy i programu czasowego.
• Jako urządzenia sterowania zdalnego można stosować m.in.: modem telefoniczny, przełącznik ręczny, styk okienny, detektor obecności, centralę sterującą itp.

Regulacja PID i regulacja 2-stawna

REV13 jest dwustawnym regulatorem z możliwością pracy w trybie PID. Temperatura w pomieszczeniu regulowana jest poprzez cykliczne przełączanie urządzenia wykonawczego (włącz/wyłącz) wg jednego z czterech algorytmów wybieranych przełącznikami DIP 4 i DIP 5:

• PID samo-adaptacyjny (DIP 4 = ON, DIP 5 = ON) – regulacja automatycznie dopasowująca się do wszystkich typowych zastosowań.
• PID 6 min (DIP 4 = ON, DIP 5 = OFF) – krótszy cykl przełączania, zalecany dla szybkich obiektów o dużych wahaniach temperatury.
• PID 12 min (DIP 4 = OFF, DIP 5 = ON) – standardowy cykl przełączania dla normalnych obiektów regulacyjnych.
• Regulacja 2-stawna (DIP 4 = OFF, DIP 5 = OFF) – klasyczna regulacja włącz/wyłącz z histerezą 0,5 °C, zalecana dla trudnych obiektów regulacyjnych (nastawa fabryczna).

Przełączniki DIP i funkcje serwisowe

Na tylnej części obudowy znajdują się przełączniki DIP, umożliwiające dopasowanie regulatora do konkretnej aplikacji:

• DIP 1 – kalibracja czujnika:
  • ON: umożliwia kalibrację wskazania czujnika temperatury w zakresie ±5 °C.
  • OFF: praca bez kalibracji (nastawa fabryczna).
• DIP 2 – ograniczenie wartości zadanej:
  • ON: ograniczenie wszystkich wartości zadanych do zakresu 16…35 °C.
  • OFF: pełny zakres nastaw 3…35 °C (nastawa fabryczna).
• DIP 3 – jednostki temperatury:
  • ON: wskazanie temperatury w °F.
  • OFF: wskazanie temperatury w °C (nastawa fabryczna).
• DIP 4 i 5 – algorytm regulacji: wybór pomiędzy PID samo-adaptacyjnym, PID 6, PID 12 lub regulacją 2-stawną (jak opisano powyżej).

Po każdej zmianie położenia jednego lub kilku przełączników DIP konieczne jest naciśnięcie przycisku „DIP switch reset”, aby wprowadzić nowe ustawienia do pamięci regulatora. W przeciwnym razie obowiązywać będą poprzednie nastawy.

Poziom instalatora

Oprócz standardowej obsługi użytkownika, REV13 oferuje poziom nastaw instalatora, który pozwala na konfigurację zaawansowanych parametrów. Po wejściu na ten poziom (z użyciem kombinacji przycisków opisanej w instrukcji) dostępne są m.in. nastawy:

• języka wyświetlacza,
• kalibracji czujnika (włączenie/wyłączenie),
• histerezy przełączania dla pracy 2-stawnej (fabrycznie 0,5 °C),
• czasu podświetlania wyświetlacza (fabrycznie 10 s),
• jasności i kontrastu wyświetlacza.

Wszystkie wprowadzone zmiany są zatwierdzane przyciskiem i zapisywane w pamięci regulatora.

Wyświetlacz i elementy obsługowe

Duży wyświetlacz REV13 przedstawia w czytelny sposób wszystkie istotne informacje:

• dzień tygodnia i dobowy program czasowy w formie paska z migającym kursorem czasu,
• aktualny tryb pracy (automatyczny A/B, komfort, ekonomiczny, ochrona),
• zmierzoną temperaturę pomieszczenia oraz wartości zadane (komfort, ekonomiczna, ochrona przed zamarzaniem, sterowanie zdalne),
• czas i datę,
• stan ogrze­wania/pompy (symbol pracy przekaźnika),
• sygnalizację niskiego poziomu baterii,
• symbole trybu Przyjęcie oraz aktywnego sterowania zdalnego,
• komunikaty alarmowe i informacje (poziom Info).

Elementy obsługowe:

• Przycisk wyboru trybu pracy: wybór pomiędzy automatyką (1/2 okresy ogrzewania) a trybami ciągłymi.
• Przycisk Info: pierwsze naciśnięcie włącza podświetlenie, kolejne wywołuje sekwencję informacji (stany awaryjne, czasy przełączania, ważne nastawy).
• Przyciski + / -: zmiana wartości zadanych, czasu, daty oraz nawigacja po parametrach.
• Przycisk forsowania / Przyjęcie: chwilowe przełączenie poziomu temperatury oraz włączanie/wyłączanie trybu Przyjęcie.
• Suwak nastawczy: wybór funkcji programowania (czas, data, czasy okresów ogrzewania, temperatury komfortu, ekonomicznej, sterowania zdalnego). Po ustawieniu w położeniu RUN pokrywa może zostać zamknięta, a regulator pracuje wg nastaw.

Podłączenie elektryczne i okablowanie

• Zasilanie obciążenia: 24…250 V AC doprowadzone do styku wspólnego L przekaźnika; regulator steruje wyjściami:
  • L1: styk normalnie otwarty (NO), 24…250 V AC / 6 (2,5) A,
  • L2: styk normalnie zamknięty (NC), 24…250 V AC / 6 (2,5) A.
• Wejście sterowania zdalnego: zaciski T1 i T2 – podłączenie styku bezpotencjałowego (S1).
• Okablowanie sterowania zdalnego: przewód ekranowany, prowadzony oddzielnie od przewodów zasilających.
• Zabezpieczenie: brak wewnętrznego bezpiecznika linii zasilającej; wymagane jest zewnętrzne zabezpieczenie w­yłącznikiem nadprądowym maks. C 10 A.

Dane techniczne

• Zasilanie regulatora: 3 V DC (2 × 1,5 V bateria alkaliczna AA)
• Trwałość baterii: ok. 2 lata
• Podtrzymanie zegara przy wymianie baterii: maks. 1 minuta (pozostałe dane przechowywane w pamięci EEPROM)
• Element pomiarowy: czujnik NTC 10 kΩ ±1 % przy 25 °C
• Zakres pomiarowy temperatury: 0…50 °C
• Stała czasowa czujnika: maks. 10 minut
• Zakres nastaw wszystkich temperatur: 3…35 °C (z możliwością ograniczenia do 16…35 °C przełącznikiem DIP)
• Rozdzielczość nastaw temperatur: 0,2 °C
• Rozdzielczość czasów przełączania: 10 minut
• Rozdzielczość pomiaru temperatury: 0,1 °C
• Rozdzielczość wskazania temperatury: 0,2 °C
• Rozdzielczość wskazania czasu: 1 minuta
• Wyjście przekaźnikowe: bezpotencjałowy styk przełączający, 24…250 V AC, 0,1…6 (2,5) A
• Stopień ochrony obudowy: IP20
• Klasa bezpieczeństwa: II wg EN 60730-1
• Warunki pracy: 5…40 °C, wilgotność < 85 % r.h., klasa 3K3 wg IEC 60721-3
• Warunki przechowywania/transportu: -25…70 °C, wilgotność < 93 % r.h., klasa 2K3; warunki mechaniczne 2M2
• Klasy efektywności energetycznej sterowania (wg UE 813/2013 i 811/2013):
  • aplikacje z ogrzewaczami ze sterowaniem włącz/wyłącz – klasa I, wartość 1 %,
  • termostat pomieszczeniowy PWM (TPI) do ogrzewaczy włącz/wyłącz – klasa IV, wartość 2 %.
• Wymiary (S × W × G): ok. 94 × 130 × 30 mm
• Masa: ok. 0,24 kg (bez opakowania)
• Kolor obudowy: biały RAL9003, podstawa szara RAL7038

Montaż

• Montaż na ścianie lub na standardowej puszce przyłączeniowej w pomieszczeniu referencyjnym (głównym pomieszczeniu mieszkalnym).
• Zalecana wysokość montażu ok. 1,5 m nad podłogą, w miejscu o możliwie reprezentatywnej temperaturze, bez narażenia na bezpośrednie nasłonecznienie, przeciągi oraz wpływ lokalnych źródeł ciepła/chłodu.
• Instalację rozpoczyna się od zamocowania podstawy i podłączenia przewodów elektrycznych, a następnie nasunięcia regulatora od góry na podstawę.
• W pomieszczeniu referencyjnym, jeśli istnieją termostatyczne zawory grzejnikowe, należy ustawić je w położeniu pełnego otwarcia, aby zapewnić prawidłowy pomiar temperatury.
• Styk sterowania zdalnego T1/T2 należy okablować osobnym, ekranowanym przewodem, z zachowaniem wymogów lokalnych przepisów.
• Linia zasilająca obciążenie musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym o prądzie znamionowym nie większym niż 10 A (charakterystyka C).

Podsumowanie

Siemens REV13 to zaawansowany, a jednocześnie prosty w obsłudze pomieszczeniowy regulator temperatury z programem dobowym. Zasilanie bateryjne, duży podświetlany wyświetlacz, elastyczne tryby pracy (automatyczne i ciągłe), adaptacyjna regulacja PID lub klasyczna regulacja 2-stawna, możliwość sterowania zdalnego T1/T2 oraz rozbudowane opcje konfiguracyjne (przełączniki DIP, poziom instalatora) sprawiają, że jest to uniwersalne rozwiązanie do precyzyjnej regulacji stref grzewczych w budynkach mieszkalnych i komercyjnych.
