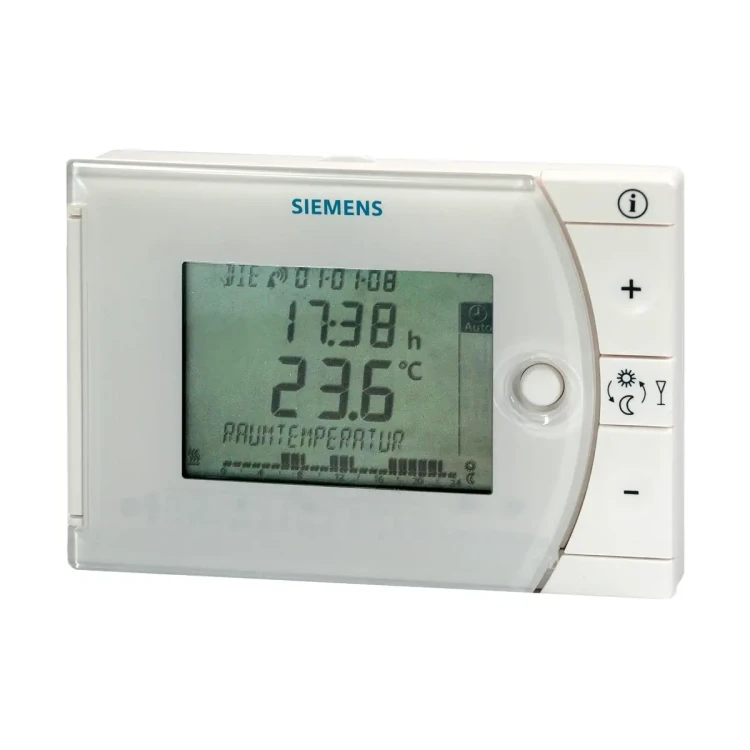

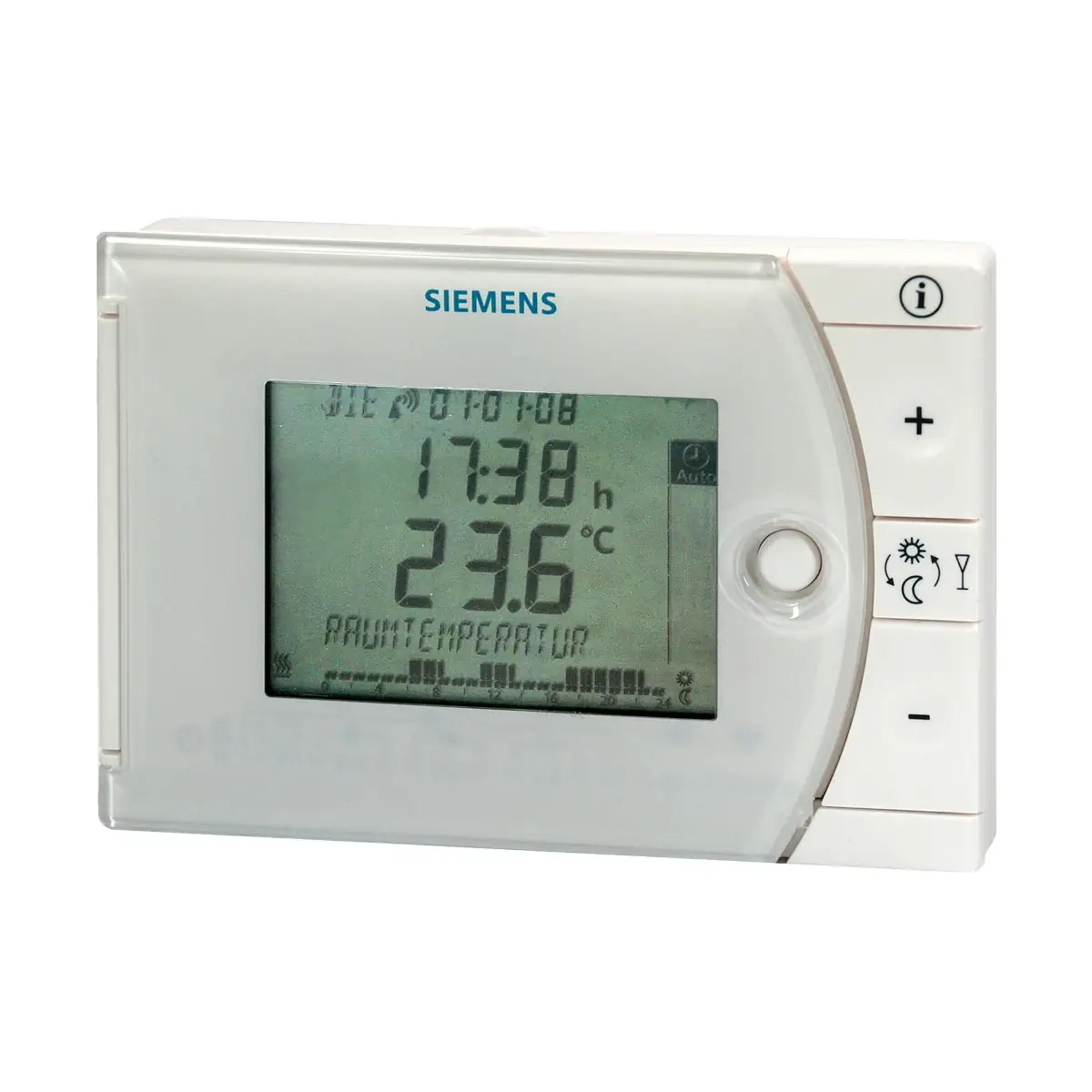

REV34-XA Regulator pomieszczeniowy, 3 V DC (baterie), wyjście 3-stawne do regulacji strefy instalacji lub węzła c.o., program tygodniowy, styk do zdalnego przełączenia w stan obniżenia, funkcja adaptacji (zastępuje REV33, REV34)

REV34-XA to pomieszczeniowy regulator temperatury Siemens z programem tygodniowym, przeznaczony do instalacji grzewczych. Urządzenie jest zasilane bateryjnie (2 × AA, 3 V DC) i realizuje regulację 3-stawną z algorytmem PI oraz możliwością optymalizacji załączania. Regulator umożliwia wygodne planowanie ogrzewania (do 3 okresów ogrzewania na dobę), a także współpracę ze sterowaniem zdalnym (wejście T1/T2).

Najważniejsze cechy

• Producent: Siemens
• Model: REV34-XA
• Typ: pomieszczeniowy regulator temperatury do instalacji grzewczych
• Zasilanie: bateryjne 3 V DC (2 × 1,5 V AA, alkaliczne) – baterie w komplecie
• Regulacja: 3-stawna z algorytmem PI
• Programowanie: program tygodniowy, maks. 3 okresy ogrzewania / dobę
• Tryby pracy: automatyczny tygodniowy, ciągły komfort, ciągły ekonomiczny, ochrona przed zamarzaniem, dzień specjalny (dobowy)
• Różne wartości zadane dla poszczególnych okresów ogrzewania (w automacie i w dniu specjalnym)
• Sterowanie zdalne: wejście T1/T2 (zwarcie styku bezpotencjałowego przełącza regulator na zadaną temperaturę „sterowanie zdalne”)
• Obsługa: duży, czytelny wyświetlacz z podświetleniem (przycisk Info)
• Wyjście przekaźnikowe: obciążalność 24…250 V AC, 0,1…6 (2,5) A
• Stopień ochrony: IP20

Zastosowanie

REV34-XA przeznaczony jest do regulacji temperatury w pomieszczeniach, m.in.:

• domy jednorodzinne i letniskowe,
• apartamenty i biura,
• pojedyncze pokoje i pomieszczenia biurowe,
• pomieszczenia handlowe.

Regulator steruje elektrycznym siłownikiem 3-stawnym o czasie przebiegu 120…150 s i może współpracować z siłownikami o działaniu liniowym lub obrotowym.

Tryby pracy i program tygodniowy

• Tryb automatyczny tygodniowy: do 3 okresów ogrzewania na dobę.
• Dzień specjalny (tryb dobowy): do 3 okresów ogrzewania.
• Ciągły komfort: stałe utrzymywanie temperatury komfortu.
• Ciągły ekonomiczny: stałe utrzymywanie temperatury ekonomicznej.
• Ochrona przed zamarzaniem: stałe utrzymywanie temperatury ochrony.

W każdym okresie ogrzewania można ustawić czas rozpoczęcia, czas zakończenia oraz własną wartość zadaną komfortu. Pomiędzy okresami ogrzewania regulator utrzymuje temperaturę ekonomiczną.

Funkcje i działanie

Forsowanie i tryb Przyjęcie

• W trakcie realizacji programu czasowego, przycisk forsowania pozwala przełączyć aktualny poziom temperatury: komfort ↔ ekonomiczna (zmiana obowiązuje do następnego przełączenia z programu).
• Tryb Przyjęcie: uruchamiany przez przytrzymanie przycisku forsowania przez 3 s (dostępny w trybach automatycznych). Regulator utrzymuje ustawioną temperaturę przez zadany czas.

Tryb wakacje / nieobecność

Można wprowadzić datę początku, temperaturę na czas nieobecności oraz datę końca. W dniu rozpoczęcia regulator przełącza się na temperaturę wakacji/nieobecności, a po zakończeniu wraca do poprzedniego trybu pracy.

Sterowanie zdalne (T1 / T2)

• Aktywacja następuje przez zwarcie styku bezpotencjałowego podłączonego do T1 i T2.
• Po zwarciu regulator natychmiast przechodzi na regulację do wartości zadanej „Sterowanie zdalne”, niezależnie od aktualnego trybu pracy.
• Po rozwarciu styku regulator wraca do poprzednio realizowanego trybu.

Konfiguracja (przełączniki DIP)

• Kalibracja czujnika: możliwość korekty wskazania (maks. ±5 °C).
• Ograniczenie minimalnej wartości zadanej: 16…35 °C (lub bez ograniczenia 3…35 °C).
• Jednostki temperatury: °C lub °F.
• Optymalizacja załączania pierwszego okresu ogrzewania (P.1): 1 h/°C, 1/2 h/°C, 1/4 h/°C lub wyłączona.
• Adaptacja czasu całkowania (dynamiki): nastawy dla obiektów szybkich / typowych / wolnych.
• Adaptacja wzmocnienia regulacji (wydajności grzewczej): nastawy dla wydajności niedowymiarowanej / normalnej / przewymiarowanej.

Dane techniczne

• Zasilanie: 3 V DC (2 × 1,5 V AA, alkaliczne)
• Trwałość baterii: ok. 2 lata
• Podtrzymanie zegara podczas wymiany baterii: maks. 1 min (pozostałe dane w EEPROM)
• Obciążalność styków przekaźnika: 24…250 V AC, 0,1…6 (2,5) A
• Wymagane zabezpieczenie zewnętrzne: wyłącznik nadprądowy maks. C 10 A (brak wewnętrznego bezpiecznika)
• Klasa bezpieczeństwa: II wg EN 60730-1
• Czujnik: NTC 10 kΩ ±1% przy 25 °C
• Zakres pomiarowy: 0…50 °C
• Stała czasowa: maks. 10 min
• Zakres nastaw temperatur: 3…35 °C
• Rozdzielczość nastaw (wartości zadane): 0,2 °C
• Rozdzielczość pomiaru: 0,1 °C
• Rozdzielczość wskazań temperatury: 0,2 °C
• Rozdzielczość czasów przełączania: 10 min
• Rozdzielczość wskazania czasu: 1 min
• Stopień ochrony: IP20
• Warunki pracy: 5…40 °C, < 85% r.h.
• Transport i składowanie: -25…70 °C, < 93% r.h.
• Waga (bez opakowania): 0,32 kg
• Kolor: obudowa RAL9003 (biały), podstawa RAL7038 (szary)
• Wymiary (z podstawą): 90 × 134,5 × 30 mm

Montaż i instalacja

• Zalecany montaż w głównym pomieszczeniu mieszkalnym, w miejscu reprezentatywnym dla temperatury (bez wpływu słońca i innych źródeł ciepła/chłodu).
• Wysokość montażu: ok. 1,5 m nad podłogą.
• Montaż na puszce przyłączeniowej lub bezpośrednio na ścianie: najpierw podstawa i okablowanie, następnie nasunięcie regulatora na podstawę (od góry do dołu).
• Styk sterowania zdalnego T1/T2 okablować oddzielnym ekranowanym kablem.
• Linia zasilająca musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym (≤ 10 A).

Podsumowanie

Siemens REV34-XA to praktyczny, bateryjny regulator pokojowy z programem tygodniowym i regulacją PI 3-stawną, zaprojektowany do sterowania siłownikami (120…150 s) w instalacjach grzewczych. Czytelny wyświetlacz, elastyczne tryby pracy (automatyczny, komfort, ekonomiczny, ochrona przeciwzamarzaniowa), funkcje wakacje/nieobecność oraz wejście sterowania zdalnego czynią go wygodnym rozwiązaniem do mieszkań, domów i małych obiektów usługowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE / deklarowaną zgodność UE dla modelu REV34-XA.
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską i lokalnymi przepisami. Nie wyrzucać z odpadami komunalnymi.
• Zużyte baterie należy przekazywać do wyznaczonych punktów zbierania baterii i akumulatorów, zgodnie z obowiązującymi przepisami lokalnymi.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Instalację należy rozpocząć od zamontowania podstawy i podłączenia przewodów elektrycznych. Regulator należy założyć na podstawę, wsuwając go od góry do dołu, zgodnie z instrukcją montażu i uruchomienia.
• Urządzenie współpracuje z obwodami 24…250 V AC oraz nie posiada wewnętrznego bezpiecznika linii zasilającej do zewnętrznych urządzeń. Brak właściwego zabezpieczenia może powodować ryzyko pożaru lub obrażeń wskutek zwarcia.
• Linia zasilająca musi być wyposażona w zewnętrzny wyłącznik nadmiarowo-prądowy o prądzie znamionowym nie większym niż 10 A. Średnice przewodów należy dobrać zgodnie z lokalnymi przepisami i wartością nominalną zastosowanego zabezpieczenia.
• Styk sterowania zdalnego T1/T2 należy okablować oddzielnym ekranowanym kablem.
• Regulator należy montować w głównym pomieszczeniu mieszkalnym, na wysokości około 1,5 m nad podłogą, w miejscu umożliwiającym możliwie najdokładniejszy pomiar temperatury, bez wpływu promieniowania słonecznego oraz innych źródeł ciepła lub chłodu.
• Jeżeli w pomieszczeniu referencyjnym zainstalowane są termostatyczne zawory grzejnikowe, należy ustawić je w położeniu pełnego otwarcia.
• Po uruchomieniu oraz po przywróceniu nastaw fabrycznych regulator wykonuje procedurę inicjalizacyjną trwającą 180 sekund. W tym czasie siłownik przestawiany jest do położenia całkowitego zamknięcia; należy uwzględnić ryzyko zranienia przez przemieszczające się części.
• Przestawianie siłownika do pozycji całkowitego zamknięcia trwa maksymalnie 150 sekund. Po wyjęciu paska izolacyjnego baterii lub po przywróceniu nastaw regulator należy ponownie zamontować na podstawce w przeciągu 30 sekund.
• Urządzenie jest zasilane bateryjnie: 2 × 1,5 V AA, baterie alkaliczne. Baterie należy wymieniać wyłącznie na baterie tego samego typu i tego samego producenta.
• Podczas wymiany baterii należy przestrzegać prawidłowej polaryzacji (+/-), stosować wyłącznie baterie nowe i nieuszkodzone oraz nie mieszać baterii nowych ze zużytymi.
• Nie dopuszczać do kontaktu baterii z wodą. Nie ładować baterii. Nie otwierać ani nie uszkadzać baterii. Nie nagrzewać baterii do temperatury powyżej 85 °C.
• Istnieje ryzyko wybuchu wskutek ognia lub zwarcia, nawet jeśli baterie są wyczerpane.
• W przypadku wycieku elektrolitu uszkodzone baterie należy chwytać wyłącznie przy użyciu odpowiednich rękawic ochronnych. W razie kontaktu elektrolitu z oczami należy natychmiast przepłukać oczy dużą ilością wody i skontaktować się z lekarzem.
• Jeśli na wyświetlaczu pojawi się symbol słabej baterii, należy przygotować i wymienić 2 nowe baterie alkaliczne typu AA 1,5 V. Czas i data są podtrzymywane maksymalnie przez 1 minutę.
• Stopień ochrony urządzenia: IP20. Produkt przeznaczony jest do pracy w środowiskach z normalnym poziomem zakłóceń, w warunkach 5...40 °C i wilgotności poniżej 85% r.h.
