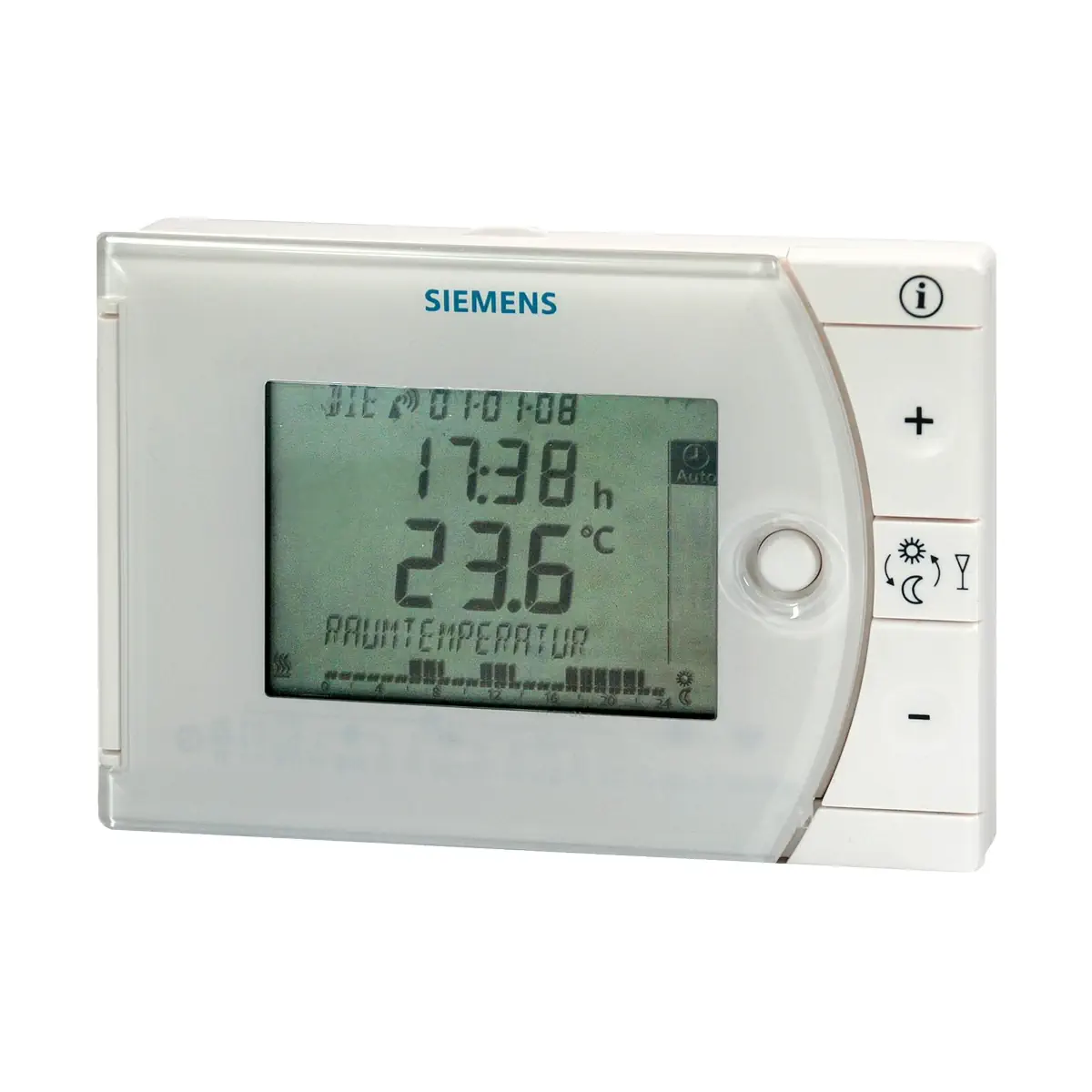

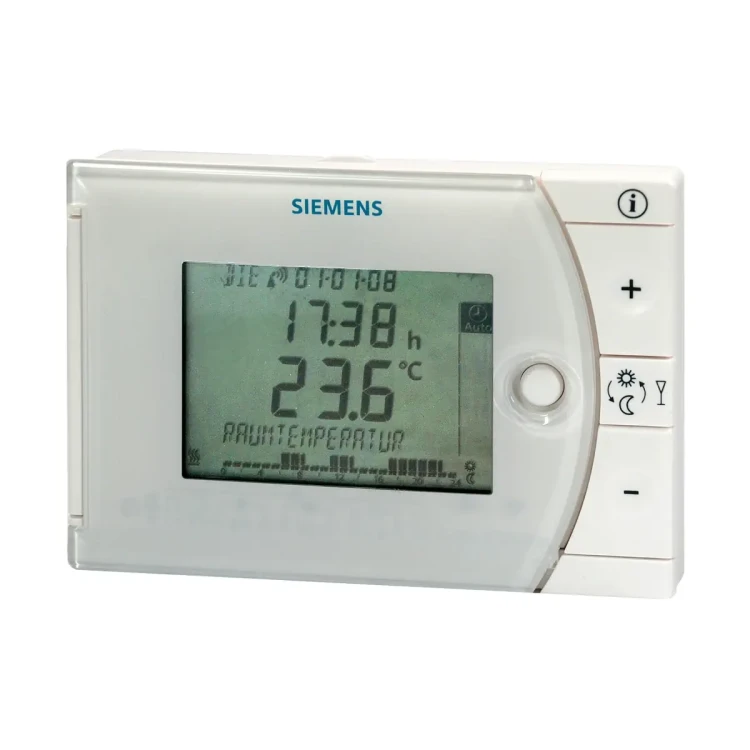

REV24 Regulator pomieszczeniowy z możliwością programowania czasowego, Wyjście 2-stanowe do ogrzewania lub chłodzenia, program tygodniowy, styk do zdalnego przełączenia w stan obniżenia, funkcja adaptacji (zastępuje REV23)

Siemens REV24 to bateryjny pomieszczeniowy regulator temperatury z programem tygodniowym, przeznaczony do instalacji grzewczych lub chłodniczych w mieszkaniach, domach jednorodzinnych, biurach i lokalach użytkowych. Urządzenie łączy adaptacyjny regulator dwustawny z algorytmem PID z prostą obsługą i dużym, czytelnym wyświetlaczem, umożliwiając precyzyjną regulację temperatury oraz oszczędność energii w strefach grzewczych i chłodniczych.

Najważniejsze cechy

• Producent: Siemens
• Model: REV24
• Typ: pomieszczeniowy regulator temperatury z programem tygodniowym
• Zasilanie: 3 V DC z 2 baterii alkalicznych 1,5 V typu AA (ok. 2 lata pracy)
• Sposób regulacji: dwustawna (2-stawna) regulacja z algorytmem PID (samo‑adaptacyjnym lub o nastawialnym cyklu przełączania) albo regulacja 2-stawna z histerezą 0,5 °C
• Tryb pracy instalacji: ogrzewanie lub chłodzenie (wybór przełącznikiem DIP)
• Program tygodniowy: do 3 okresów ogrzewania lub chłodzenia na dobę, z trzema programami dobowymi i osobnymi blokami dni tygodnia (1…5) oraz weekendu (6…7)
• Tryby pracy: automatyczny tygodniowy, dzień specjalny, ciągły komfort, ciągły ekonomiczny, tryb ochrony przed zamarzaniem/przegrzaniem
• Dodatkowe funkcje: tryb Wakacje, tryb Przyjęcie, funkcja forsowania, poziom informacyjny, reset do nastaw fabrycznych, kalibracja czujnika
• Sterowanie zdalne: wejście T1/T2 (styk bezpotencjałowy) z własną wartością zadaną temperatury
• Funkcje ochronne: tryb ochrony przed zamarzaniem/przegrzaniem, okresowe uruchomienie pompy i funkcja przeciwwapienna, ograniczenie minimalnej wartości zadanej do 16 °C
• Element pomiarowy: czujnik NTC 10 kΩ ±1 % przy 25 °C
• Zakres pomiarowy temperatury: 0…50 °C
• Zakres nastaw temperatury: 3…35 °C (z możliwością ograniczenia do 16…35 °C)
• Wyjście przekaźnikowe: styk przełączny 24…250 V AC, 0,1…6 (2,5) A, bezpotencjałowy
• Stopień ochrony obudowy: IP20
• Klasa bezpieczeństwa: II wg EN 60730-1
• Warunki pracy: 5…40 °C, wilgotność < 85 % r.h. (klasa klimatyczna 3K3)
• Wymiary (szer. × wys. × gł.): 90 × 134,5 × 30 mm
• Masa: ok. 0,29 kg (bez opakowania)
• Kolor obudowy: biały RAL9003 (obudowa), szary RAL7038 (podstawa)

Zastosowanie

Regulator REV24 służy do precyzyjnej regulacji temperatury w jednym pomieszczeniu lub strefie w:

• domach jednorodzinnych i letniskowych,
• apartamentach i mieszkaniach,
• pomieszczeniach biurowych,
• lokalach i pomieszczeniach handlowych.

Steruje następującymi urządzeniami wykonawczymi:

• zawory elektromagnetyczne nagrzewnic wodnych,
• zawory elektromagnetyczne palników gazowych atmosferycznych,
• palniki nadmuchowe gazowe i olejowe,
• siłowniki elektrotermiczne,
• pompy obiegowe w instalacjach grzewczych,
• elektryczne urządzenia grzewcze i wentylatory nagrzewnic akumulacyjnych,
• zawory strefowe (normalnie otwarte i normalnie zamknięte),
• urządzenia klimatyzacyjne i chłodnicze.

Dzięki możliwości wyboru pracy w trybie ogrzewania lub chłodzenia, regulator REV24 nadaje się zarówno do klasycznych instalacji grzewczych z grzejnikami lub ogrzewaniem podłogowym, jak i do prostych układów chłodniczych i klimatyzacyjnych.

Wyświetlacz i elementy obsługowe

Duży, podświetlany wyświetlacz LCD prezentuje wszystkie istotne informacje w sposób czytelny i zrozumiały:

• aktualna temperatura w pomieszczeniu (zmierzona),
• czas oraz data (dzień–miesiąc–rok) i dzień tygodnia,
• aktywny tryb pracy (automatyczny, dzień specjalny, komfort, ekonomiczny, ochrona),
• linia programu dobowego 0…24 h z migającym kursorem wskazującym aktualny czas,
• informacje o temperaturach zadanych (komfort, ekonomiczna, wakacje, ochrona, sterowanie zdalne),
• sygnalizacja trybu ogrzewanie/chłodzenie oraz stanu wyjścia (ogrzewanie / chłodzenie / pompa włączone),
• wskazania trybów Wakacje i Przyjęcie, sterowania zdalnego oraz ewentualnych alarmów.

Obsługa odbywa się za pomocą:

• przycisku wyboru trybu pracy – wybór trybu automatycznego, dnia specjalnego, trybu komfortu, ekonomicznego lub ochrony,
• przycisku INFO – najpierw włącza podświetlenie, a przy kolejnym naciśnięciu wywołuje poziom informacyjny (komunikaty o stanach awaryjnych i ważne parametry),
• przycisków „plus” i „minus” – ustawianie wartości temperatur, czasu, daty oraz wyboru opcji,
• przycisku forsowania / trybu Przyjęcie – chwilowa zmiana poziomu temperatury lub aktywacja trybu Przyjęcie,
• suwaka nastawczego – do programowania czasu, daty, bloków dni, okresów komfortu oraz wartości zadanych temperatur.

Tryby pracy i program tygodniowy

Praca automatyczna wg programu czasowego

W trybie automatycznym REV24 realizuje program tygodniowy z maksymalnie 3 okresami komfortu (ogrzewania lub chłodzenia) na dobę. Dla każdego okresu komfortu:

• ustawia się indywidualnie czas rozpoczęcia i zakończenia,
• można wprowadzić oddzielną wartość zadaną temperatury komfortu,
• w przerwach pomiędzy okresami komfortu utrzymywana jest temperatura ekonomiczna.

Aby uprościć programowanie, dostępne są 3 wstępnie zaprogramowane doby, które można przypisać osobno dla bloku dni tygodnia (1…5) i weekendu (6…7):

• Program P1: 1 okres komfortu – 07:00…23:00
• Program P2: 2 okresy komfortu – 06:00…08:00 oraz 17:00…22:00
• Program P3: 3 okresy komfortu – 06:00…08:00, 11:00…13:00 oraz 17:00…22:00

Możliwe jest również indywidualne zaprogramowanie poszczególnych dni tygodnia.

Tryby ciągłe

Poza trybem automatycznym dostępne są trzy tryby pracy ciągłej:

• Ciągły tryb komfortu – stałe utrzymywanie temperatury komfortu,
• Ciągły tryb ekonomiczny – stałe utrzymywanie obniżonej temperatury ekonomicznej,
• Tryb ochrony – stałe utrzymywanie temperatury ochrony przed zamarzaniem lub przegrzaniem.

Tryb Wakacje (nieobecność)

Tryb Wakacje umożliwia utrzymywanie innej, zwykle niższej (dla ogrzewania) lub wyższej (dla chłodzenia) temperatury podczas dłuższej nieobecności:

• programuje się datę rozpoczęcia i zakończenia nieobecności oraz temperaturę wakacyjną,
• w dniu rozpoczęcia regulator przełącza się na temperaturę wakacyjną,
• po zakończeniu wakacji automatycznie powraca do poprzedniego trybu pracy,
• podczas aktywnego trybu wakacyjnego na wyświetlaczu miga odpowiedni symbol oraz data końca wakacji,
• tryb wakacyjny można zakończyć wcześniej przyciskiem lub przestawieniem suwaka.

Tryb Przyjęcie i funkcja forsowania

• Funkcja forsowania – podczas pracy wg programu czasowego naciśnięcie przycisku forsowania powoduje chwilowe przełączenie pomiędzy poziomami temperatury komfortu i ekonomicznej. Zmiana obowiązuje tylko do następnego przełączenia wynikającego z programu.
• Tryb Przyjęcie – przytrzymanie przycisku forsowania przez 3 s włącza tryb Przyjęcie (dostępny w trybie automatycznym i w trybie dnia specjalnego). Regulator utrzymuje dowolnie ustawioną temperaturę przez zadany czas, a na wyświetlaczu widoczny jest migający symbol oraz pozostały czas.

Wartości zadane i nastawy fabryczne

Zakres nastaw wszystkich wartości zadanych bez ograniczenia wynosi 3…35 °C, a przy aktywnym ograniczeniu – 16…35 °C. Fabryczne wartości zadane są różne dla trybu ogrzewania i chłodzenia.

• Ogrzewanie (wartości fabryczne przykładowych poziomów):
  • temperatura komfortu: 20 °C,
  • temperatura ekonomiczna: 16 °C,
  • temperatura ochrony przed zamarzaniem: 8 °C,
  • temperatura podczas wakacji/nieobecności: 12 °C.
• Chłodzenie (wartości fabryczne przykładowych poziomów):
  • temperatura komfortu: 24 °C,
  • temperatura ekonomiczna: 28 °C,
  • temperatura ochrony przed przegrzaniem: 35 °C,
  • temperatura podczas wakacji/nieobecności: 30 °C.

Sterowanie zdalne

REV24 posiada wejście sterowania zdalnego (zaciski T1/T2) realizowane poprzez styk bezpotencjałowy:

• zwarty styk T1–T2 przełącza regulator na specjalną wartość zadaną “Sterowanie zdalne”,
• na wyświetlaczu miga symbol informujący o aktywnym sterowaniu zdalnym,
• po rozwarciu styku regulator wraca do wcześniej realizowanego trybu pracy.

Jako urządzenia sterowania zdalnego mogą służyć m.in.: modem telefoniczny, przełącznik ręczny, styk okienny, detektor obecności lub centrala automatyki budynkowej. Temperatura dla sterowania zdalnego ustawiana jest osobno przy użyciu suwaka nastawczego.

Przełączniki DIP i konfiguracja

Na tylnej części obudowy regulatora REV24 znajdują się przełączniki DIP umożliwiające dopasowanie pracy urządzenia do konkretnej instalacji:

• DIP 1 – kalibracja czujnika:
  • ON – włączenie trybu kalibracji czujnika temperatury (regulator wyświetla symbol CAL i umożliwia korektę wskazania w zakresie ±5 °C),
  • OFF – wyłączenie trybu kalibracji (nastawa fabryczna).
• DIP 2 – ograniczenie wartości zadanej:
  • ON – zakres nastaw 16…35 °C (ochrona przed niepożądanym przenikaniem ciepła do sąsiednich stref),
  • OFF – zakres nastaw 3…35 °C (nastawa fabryczna).
• DIP 3 – jednostka temperatury:
  • ON – wyświetlanie temperatury w °F,
  • OFF – wyświetlanie temperatury w °C (nastawa fabryczna).
• DIP 4 i 5 – algorytm regulacji:
  • 4 ON / 5 ON – PID samo‑adaptacyjny (zalecany dla większości zastosowań),
  • 4 ON / 5 OFF – PID 6 (do szybkich obiektów z dużymi wahaniami temperatury),
  • 4 OFF / 5 ON – PID 12 (do obiektów normalnych),
  • 4 OFF / 5 OFF – regulacja 2-stawna z histerezą 0,5 °C (nastawa fabryczna).
• DIP 6 – okresowe uruchomienie pompy / funkcja przeciwwapienna:
  • ON – funkcja aktywna: codziennie o 12:00 wyjście załącza pompę lub zawór na 3 minuty,
  • OFF – funkcja nieaktywna (nastawa fabryczna).
• DIP 7 i 8 – optymalizacja załączania pierwszego okresu komfortu (P.1):
  • 7 ON / 8 ON – 1 h/°C (dla wolnych układów regulacji),
  • 7 ON / 8 OFF – ¼ h/°C (dla szybkich układów regulacji),
  • 7 OFF / 8 ON – ½ h/°C (dla układów o normalnej bezwładności),
  • 7 OFF / 8 OFF – optymalizacja wyłączona (nastawa fabryczna).
• DIP 9 – tryb pracy instalacji:
  • ON – chłodzenie,
  • OFF – ogrzewanie (nastawa fabryczna).

Po każdej zmianie ustawień przełączników DIP należy nacisnąć przycisk „DIP switch reset”, aby wprowadzić nowe nastawy – w przeciwnym razie obowiązywać będą poprzednie ustawienia.

Poziom instalatora (dostępny po specjalnej kombinacji przycisków) umożliwia dodatkowo m.in.:

• wybór języka wskazań,
• włączenie/wyłączenie kalibracji czujnika,
• ustawienie histerezy przełączania w trybie 2-stawnym,
• ustawienie czasu podświetlania, jasności i kontrastu wyświetlacza,
• konfigurację parametrów zegara (strefa czasowa, daty zmiany czasu letniego/zimowego).

Dane techniczne

• Zasilanie: 3 V DC (2 × 1,5 V baterie alkaliczne AA)
• Trwałość baterii: ok. 2 lat
• Podtrzymanie zegara przy wymianie baterii: maks. 1 minuta (pozostałe dane przechowywane w pamięci EEPROM)
• Element pomiarowy: NTC 10 kΩ ±1 % przy 25 °C
• Zakres pomiarowy temperatury: 0…50 °C
• Zakres nastaw wartości zadanych: 3…35 °C (z opcją ograniczenia do 16…35 °C)
• Rozdzielczość nastaw temperatury: 0,2 °C
• Rozdzielczość czasów przełączania: 10 minut
• Rozdzielczość pomiaru temperatury: 0,1 °C
• Rozdzielczość wskazań temperatury: 0,2 °C
• Rozdzielczość wskazań czasu: 1 minuta
• Rodzaj regulacji: dwustawna z algorytmem PID (samo‑adaptacyjnym, PID 6 lub PID 12) lub regulacja 2-stawna z histerezą 0,5 °C
• Wyjście przekaźnikowe: styk przełączny bezpotencjałowy, 24…250 V AC, 0,1…6 (2,5) A
• Zabezpieczenie linii zasilającej: wymagany zewnętrzny wyłącznik nadprądowy maks. C 10 A
• Stopień ochrony obudowy: IP20
• Klasa bezpieczeństwa: II wg EN 60730-1
• Klasa oprogramowania: A (do środowisk z normalnym poziomem zakłóceń)
• Warunki pracy: klasa klimatyczna 3K3 wg IEC 60721-3, temperatura otoczenia 5…40 °C, wilgotność < 85 % r.h.
• Warunki transportu i składowania: klasa klimatyczna 2K3, temperatura -25…70 °C, wilgotność < 93 % r.h., klasa mechaniczna 2M2
• Stopień ochrony elektrycznej: brak wewnętrznego zabezpieczenia linii – zabezpieczenie wyłącznie zewnętrzne
• Wymiary (szer. × wys. × gł.): 90 × 134,5 × 30 mm
• Masa: ok. 0,29 kg (bez opakowania)
• Kolor obudowy: RAL9003 (biały), podstawa: RAL7038 (szary)
• Klasy efektywności wg ekoprojektu: dla ogrzewaczy ze sterowaniem włącz/wyłącz – klasa I (1 %), dla termostatów PWM (TPI) do ogrzewaczy włącz/wyłącz – klasa IV (2 %)

Montaż i uruchomienie

• Regulator przeznaczony jest do montażu w głównym pomieszczeniu referencyjnym, w którym ma być utrzymywana żądana temperatura.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Miejsce montażu należy wybrać tak, aby było chronione przed bezpośrednim nasłonecznieniem oraz innymi źródłami ciepła lub chłodu (grzejniki, urządzenia elektryczne, przeciągi).
• Możliwy montaż bezpośrednio na ścianie lub na standardowych puszkach przyłączeniowych.
• Najpierw montuje się i okablowuje podstawę z zaciskami, następnie nasuwa na nią regulator od góry do dołu.
• Styk sterowania zdalnego T1/T2 należy prowadzić oddzielnym ekranowanym przewodem.
• Z uwagi na brak wewnętrznego zabezpieczenia linii zasilającej, konieczne jest zewnętrzne zabezpieczenie wyłącznikiem nadprądowym o prądzie nominalnym ≤ 10 A oraz dobór przekrojów przewodów zgodnie z lokalnymi przepisami.
• Przy uruchomieniu należy usunąć pasek izolacyjny baterii, wybrać język, sprawdzić wskazanie temperatury i w razie potrzeby przeprowadzić kalibrację czujnika.
• W pomieszczeniu referencyjnym, w którym są zamontowane zawory termostatyczne na grzejnikach, należy ustawić je w położeniu pełnego otwarcia.
• Dostępne funkcje resetu umożliwiają przywrócenie:
  • samych nastaw użytkownika (czasy i temperatury ustawiane suwakiem),
  • lub wszystkich nastaw (łącznie z nastawami poziomu instalatora) do wartości fabrycznych.

Podsumowanie

Siemens REV24 to uniwersalny, bateryjny regulator pomieszczeniowy z programem tygodniowym, przeznaczony do instalacji grzewczych i chłodniczych. Adaptacyjny algorytm PID, elastyczne programowanie do 3 okresów komfortu dziennie, liczne tryby specjalne (Wakacje, Przyjęcie, dzień specjalny), funkcja sterowania zdalnego oraz okresowe uruchomienie pompy pozwalają na precyzyjną regulację temperatury i zwiększenie efektywności energetycznej budynku. Dzięki zasilaniu bateryjnemu, dużemu wyświetlaczowi i prostym elementom obsługowym REV24 jest wygodnym rozwiązaniem do modernizacji i nowych instalacji w domach, mieszkaniach i biurach.
