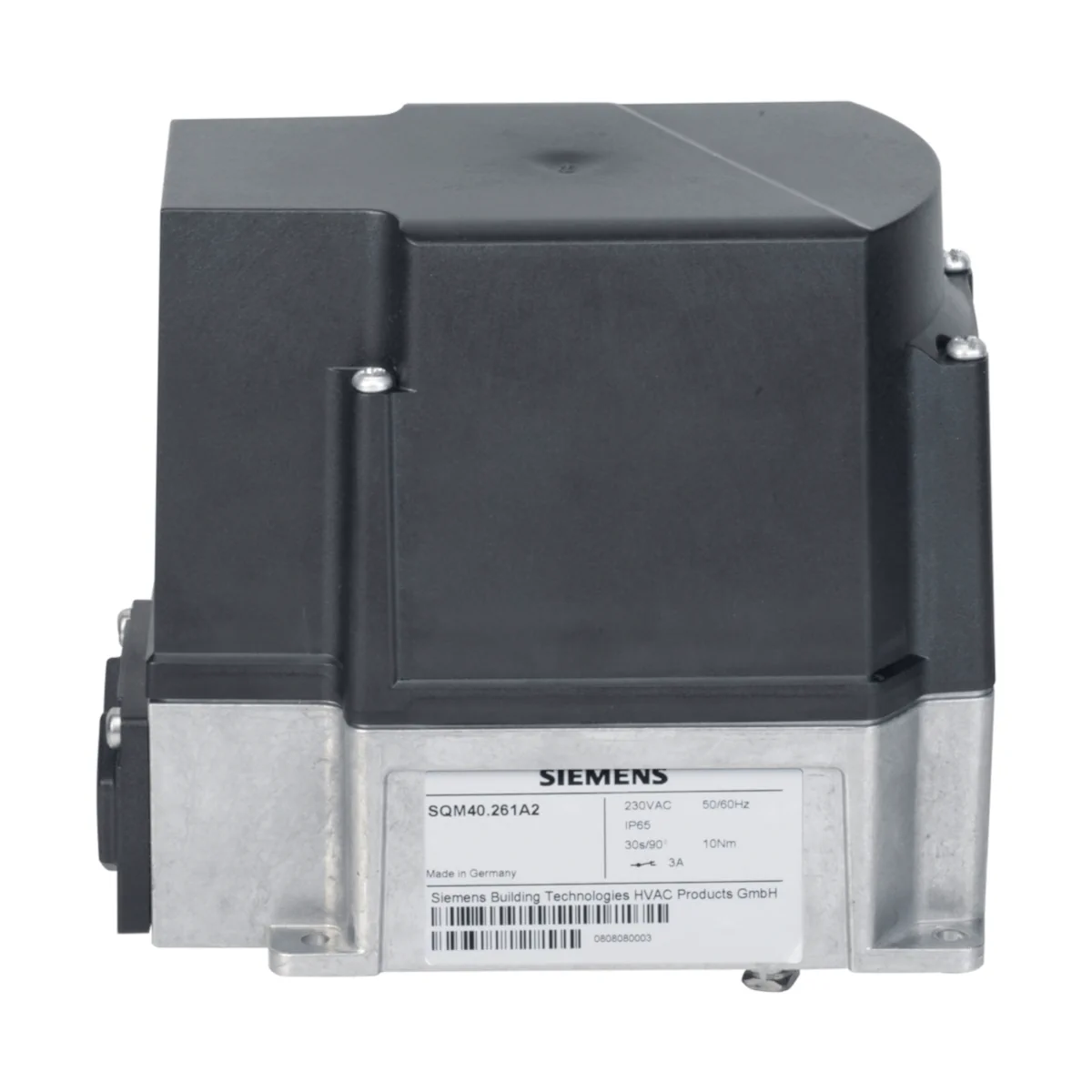

SQM40.025A21 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, zakres obrotu 90°, 2.5Nm, 5s, wersja elektroniczna 2, 4 przełączniki, potencjometr podwójny

SQM40.025A21 to elektromotoryczny siłownik obrotowy Siemens (seria SQM40...) przeznaczony do napędu przepustnic powietrza i gazu oraz innych elementów wymagających ruchu obrotowego (np. przepustnic, zaworów motylkowych czy regulatorów ciśnienia oleju). Wersja SQM40 pracuje przeciwnie do ruchu wskazówek zegara (CCW) patrząc od strony końca wału. Model oferuje moment 2,5 Nm i czas przebiegu 5 s / 90° oraz jest wyposażony w wejście analogowe 4…20 mA do sterowania elektronicznego.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM40.025A21
• Typ: siłownik obrotowy do przepustnic powietrza i gazu
• Zastosowanie: palniki olejowe i gazowe średniej i większej mocy oraz instalacje procesowe (thermal process plants)
• Kierunek obrotu: CCW (przeciwnie do ruchu wskazówek zegara), patrząc od strony wału (powierzchnia montażowa)
• Moment obrotowy: 2,5 Nm (tolerancja momentu: -25%)
• Czas przebiegu: 5 s / 90° (tolerancja czasu: +10%)
• Kąt pracy: do 90° (zakres ustawiany w ramach 0°…maks.)
• Sterowanie (wejście analogowe): 4…20 mA
• Napięcie zasilania: AC 230 V (-15% / +10%), 50…60 Hz (±6%)
• Pobór mocy: 10 VA
• Stopień ochrony: IP66
• Klasa ochronności: I (wymagane podłączenie PE)
• Wskaźnik położenia: wewnętrzna skala położenia
• Rozłączanie napędu: możliwość ręcznego rozłączenia wału od silnika (sprzęgło z pinem K1), z automatycznym ponownym zazębieniem
• Masa: ok. 2 kg
• Trwałość projektowa: 250 000 cykli startowych (zamknij | otwórz | zamknij) przy znamionowym obciążeniu w całym zakresie kąta obrotu

Zastosowanie

SQM40.025A21 jest przeznaczony do realizacji obrotowego ruchu nastawczego w aplikacjach przemysłowych związanych z palnikami i procesem spalania. Siłownik stosuje się głównie do sterowania zależnego od obciążenia przepływem gazu, oleju oraz powietrza do spalania, m.in.:

• w palnikach olejowych i gazowych średniej i większej mocy,
• w instalacjach procesowych (thermal process plants),
• do napędu przepustnic, zaworów motylkowych oraz innych elementów wymagających ruchu obrotowego.

Konstrukcja i funkcje

• Silnik: synchroniczny
• Obudowa: dolna część z aluminium odlewanego ciśnieniowo; pokrywa z tworzywa odpornego na uderzenia i wysoką temperaturę
• Przekładnia: bezobsługowe koła zębate i łożyska; przekładnia nierozłączna (non-reactive gear)
• Krzywki nastawcze: regulowane, ze skalą wskazującą kąt zadziałania punktów przełączania
• Czas pauzy przy zmianie kierunku (stan bezprądowy): > 100 ms

Nastawy krzywek (ustawienia fabryczne dla tego wykonania)

• Krzywka I (czerwona): High-fire – 90°
• Krzywka IV (żółta): Aux – 30°
• Krzywka V (czarna): Low-fire – 30°
• Krzywka VI (zielona): OFF / ignition – 0°

Podłączenie elektryczne (wejście 4…20 mA + zaciski zasilania)

• Wejście prądowe: DC 4…20 mA (X1-1), GND (X1-2); maks. 20 mA
• Zasilanie: AC 230 V; siłownik należy zasilać przez bezpiecznik zewnętrzny maks. 6,3 AT (zwłoczny)
• PE (ochronny): obudowa posiada oznaczony zacisk PE
• Zalecenie okablowania: rozdzielić sekcję AC 230 V od innych poziomów napięć podczas prowadzenia przewodów
• Zaciski: złącza RAST3.5 lub RAST5 ze śrubami (zależnie od wariantu PCB)

Funkcje zacisków zasilania (X2)

• X2-1: Open position reached (I) – wyjście, AC 120/230 V, maks. 10 mA, cosφ > 0.9
• X2-2: Open / high-fire (I) – wejście, AC 120/230 V, maks. 1 A, cosφ > 0.9
• X2-3: Auxiliary switch AUX (IV), NO contact – wyjście, AC 120/230 V, maks. 1 A, cosφ > 0.9
• X2-4: Auxiliary switch AUX (IV) – wejście, AC 120/230 V, maks. 1 A, cosφ > 0.9
• X2-5: Auxiliary switch AUX (IV), NC opener – wyjście, AC 120/230 V, maks. 1 A, cosφ > 0.9
• X2-6: Low-fire position / ignition load position reached (V / VI) – wyjście, AC 120/230 V, maks. 10 mA, cosφ > 0.9
• X2-7: Close / ignition (VI) – wejście, AC 120/230 V, maks. 1 A, cosφ > 0.9
• X2-8: Neutral – wejście, AC 120/230 V, maks. 60 mA / 30 mA
• X2-9: Controller release – wejście, AC 120/230 V, maks. 60 mA / 30 mA

• Tylko linie sterujące do automatyki palnikowej / jednostki sterującej mogą być podłączane do oznaczonych zacisków; nie wolno podłączać dodatkowych obciążeń zewnętrznych (np. lampek sygnalizacyjnych).

Wał napędowy

• Wykonanie wału: nr 5 – Ø 10 mm wał typu D (kompatybilny z SQM45...)
• Wał: dostarczany jako standard, zmontowany; niewymienny

Dane techniczne

• Napięcie zasilania: AC 230 V -15%/+10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 10 VA
• Moment: 2,5 Nm
• Moment trzymający: 36% momentu (dla wersji 2,5 Nm)
• Czas przebiegu: 5 s / 90° (dla 50 Hz; przy 60 Hz czasy i momenty są ok. 17% mniejsze)
• Stopień ochrony: IP66
• Klasa ochronności: I
• Przekrój przewodów (łącznie z PE): 0,5…2,5 mm²
• Temperatura pracy: -20…60°C
• Wilgotność: <95% r.h. (kondensacja, oblodzenie i wnikanie wody są niedopuszczalne)
• Maks. temperatura powierzchni montażowej: 60°C
• Wysokość instalacji: maks. 2000 m n.p.m.
• Luz kątowy: <1° (fabrycznie); <1,2° po 250 000 cykli

Montaż i okablowanie – istotne wymagania

• Pozycja montażu: dowolna
• Nie wystawiać siłownika na bezpośrednie promieniowanie słoneczne.
• Moment dokręcania: pokrywa obudowy 3,5 Nm; pokrywa przyłączeniowa 2 Nm
• Zapewnić właściwe zabezpieczenie przewodów przed wyrwaniem (strain relief) zgodnie z wymaganiami norm.
• Nie używać metalowych dławnic – dopuszczone są wyłącznie plastikowe wersje.
• Po każdej pracy instalacyjnej sprawdzić poprawność i porządek okablowania oraz ochronę przed dotykiem.

Podsumowanie

Siemens SQM40.025A21 to szybki siłownik obrotowy 2,5 Nm o czasie przebiegu 5 s / 90°, przeznaczony do sterowania elementami przepływu powietrza i gazu w układach palnikowych oraz aplikacjach procesowych. Wersja SQM40 zapewnia ruch CCW, oferuje sterowanie prądowe 4…20 mA, stopień ochrony IP66 oraz wygodne ustawianie punktów przełączania dzięki regulowanym krzywkom i wewnętrznej sygnalizacji położenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie należy stosować wyłącznie zgodnie z dokumentacją producenta i przeznaczeniem, jako siłownik do przepustnic powietrza i gazu w urządzeniach zintegrowanych przez producenta OEM.
• Otwarcie, ingerencja, modyfikacja, montaż, uruchomienie, regulacja i konserwacja mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem prac montażowych, instalacyjnych lub serwisowych należy całkowicie odłączyć zasilanie. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Występuje ryzyko porażenia prądem elektrycznym. Zaciski przyłączeniowe muszą być zabezpieczone przed dotykiem, a nieizolowane przewody i połączenia nie mogą być dostępne dla użytkownika.
• Instalację elektryczną należy wykonać zgodnie z krajowymi i lokalnymi przepisami bezpieczeństwa. Przewody AC 230 V muszą być prowadzone oddzielnie od innych obwodów napięciowych.
• Urządzenie musi być zasilane przez bezpiecznik wstępny maks. 6,3 AT. Wewnętrzny bezpiecznik, jeśli występuje, jest niewymienny.
• Obowiązkowe jest wykonanie połączenia ochronnego PE do oznaczonego zacisku ochronnego. Uziemienie osprzętu przepustów kablowych należy zapewnić podczas montażu, ponieważ płyta przyłączeniowa z tworzywa nie zapewnia uziemienia tych elementów.
• Należy stosować wyłącznie dostarczone złącza RAST ze złączami śrubowymi oraz używać wyłącznie plastikowych dławnic kablowych.
• Niewykorzystane zaciski muszą być zabezpieczone zaślepkami, a przewody należy prowadzić tak, aby odizolowane końce nie mogły zetknąć się z sąsiednimi zaciskami.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność, porządek i stan okablowania.
• Przed uruchomieniem należy sprawdzić prawidłowy kierunek obrotu. Dla modelu SQM40.025A21 kierunek obrotu jest przeciwny do ruchu wskazówek zegara (CCW).
• Pozycje przełączania i nastawy krzywek muszą zostać sprawdzone przed uruchomieniem i muszą spełniać wymagania norm właściwych dla danej aplikacji.
• Siłownik posiada funkcję ręcznego rozłączenia napędu wału. Wszelkie czynności w tym zakresie należy wykonywać ostrożnie i zgodnie z dokumentacją producenta.
• Upadek lub silny wstrząs mogą pogorszyć funkcje bezpieczeństwa urządzenia. Takiego siłownika nie wolno uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elektroniczne elementy urządzenia. Zalecane jest stosowanie zabezpieczeń ESD.
• Nie wolno dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Niezastosowanie się do tego zalecenia może prowadzić do utraty funkcji bezpieczeństwa oraz ryzyka porażenia prądem.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta. Stopień ochrony obudowy: IP66.
• Model SQM40.025A21 jest urządzeniem klasy ochronności I i wymaga prawidłowego podłączenia przewodu ochronnego.
• Akcesoria, przepusty kablowe i elementy montażowe należy dobrać zgodnie z dokumentacją producenta. Dławice kablowe nie są dostarczane w komplecie z urządzeniem.
• Po osiągnięciu projektowanej trwałości eksploatacyjnej siłownik powinien zostać wymieniony przez upoważniony personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
