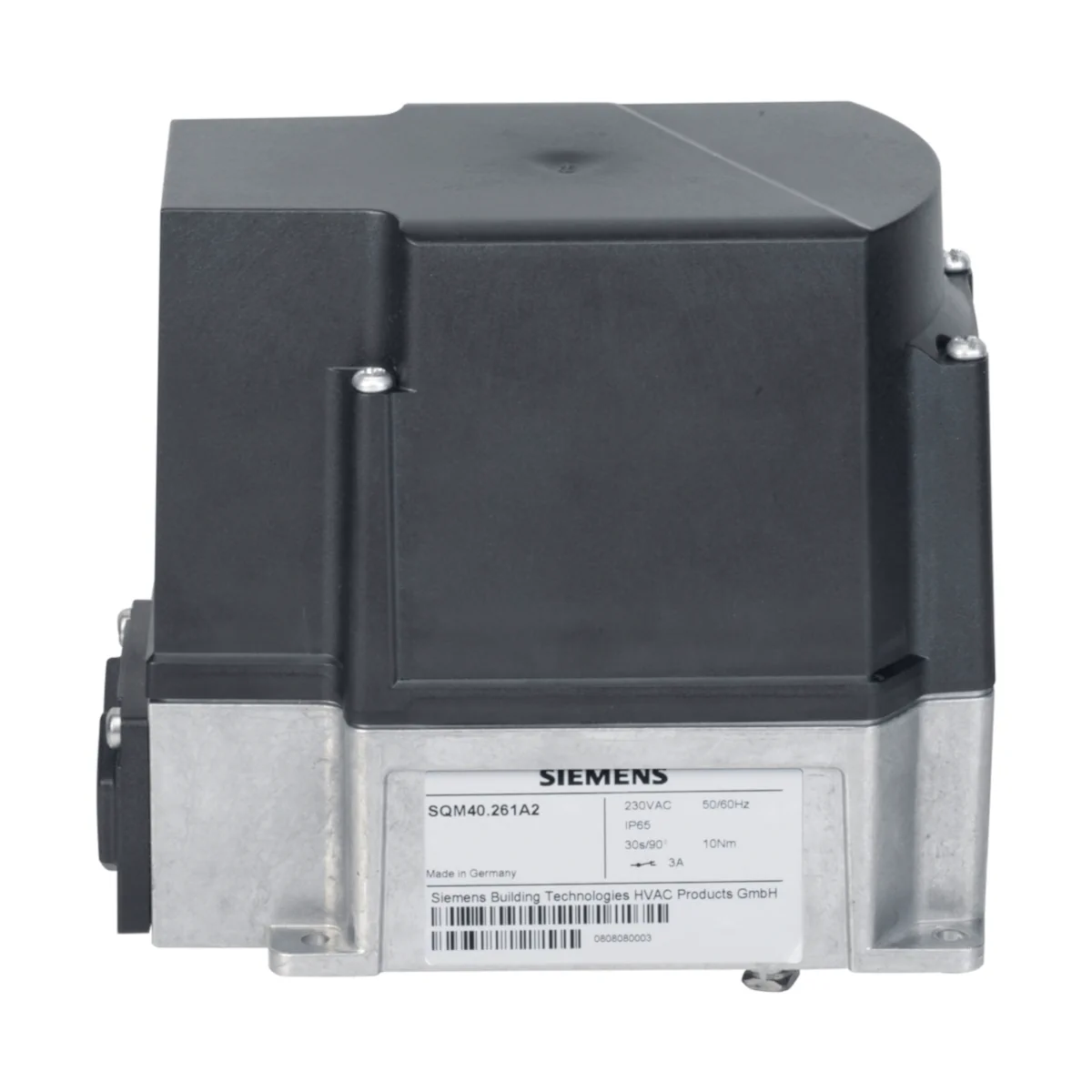

SQM40.261A20 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, zakres obrotu 135°, 10Nm, 30s, wersja standardowa 6, 6 przełączników, bez potencjometru

SQM40.261A20 to przemysłowy elektromechaniczny siłownik obrotowy Siemens do napędu przepustnic powietrza i gazu oraz innych elementów wymagających ruchu obrotowego w aplikacjach palnikowych i procesowych. Wersja ta pracuje z napięciem AC 230 V (50/60 Hz), oferuje moment znamionowy 10 Nm oraz czas przebiegu 30 s dla 90°. SQM40 to wariant z ruchem przeciwnym do ruchu wskazówek zegara (CCW) patrząc od strony końca wału.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM40.261A20
• Typ urządzenia: siłownik elektromotoryczny (obrotowy) do przepustnic powietrza i gazu
• Zastosowanie: palniki olejowe i gazowe średniej i większej mocy oraz instalacje procesowe (m.in. regulacja przepływu powietrza spalania, gazu i oleju)
• Kierunek obrotu: CCW (przeciwnie do ruchu wskazówek zegara), patrząc od strony wału
• Moment: 10 Nm (tolerancja momentu: -25%)
• Czas przebiegu: 30 s dla 90° (tolerancja czasu: +10%)
• Wersja 3‑pozycyjna: 2 wyłączniki krańcowe + do 4 wyłączników pomocniczych (konfiguracja dla wariantu SQM4x.x6xxxx)
• Sprzęgło rozłączające: możliwość ręcznego rozsprzęglenia wału napędowego (pin sprzęgła K1) z automatycznym ponownym zazębieniem
• Wskazanie położenia: wewnętrzna skala 0…135° oraz oznaczenie kierunku obrotu dla SQM40 (marking w kształcie szczeliny)
• Stopień ochrony: IP66
• Masa: ok. 2 kg

Zastosowanie

SQM40.261A20 jest przeznaczony do napędu elementów obrotowych takich jak przepustnice i zawory motylkowe, w szczególności do sterowania zależnego od obciążenia przepływem gazu, oleju i powietrza spalania w układach palnikowych oraz w instalacjach procesowych. Może być sterowany przez układy 3‑pozycyjne oraz współpracować bezpośrednio z automatyką palnikową.

Funkcje i działanie

Napęd i mechanika

• Silnik: synchroniczny
• Przekładnia: niewymagająca obsługi (bezobsługowe koła zębate i łożyska)
• Ręczne rozsprzęglenie: wał można odłączyć od silnika pinem sprzęgła K1; następuje automatyczne ponowne załączenie
• Obudowa: dolna część z odlewu aluminiowego, pokrywa z tworzywa odpornego na udary i temperaturę
• Wał napędowy: dostarczany w komplecie, niewymienny

Krzywki i nastawy

• Siłownik posiada nastawne krzywki; skale przy krzywkach wskazują kąt punktu przełączenia.
• Dla wersji 3‑pozycyjnej (SQM4x.x6xxxx) fabryczne nastawy krzywek:
  • Cam I (czerwona): high-fire – 90°
  • Cam II (niebieska): OFF / low-fire – 0°
  • Cam III (pomarańczowa): pozycja zapłonu – 15°
  • Cam IV (żółta): wyłącznik pomocniczy – 30°
  • Cam V (czarna): wyłącznik pomocniczy – 30°
  • Cam VI (zielona): wyłącznik pomocniczy – 30°

Podłączenie elektryczne (wariant SQM4x.x6xxxx)

• Zasilanie: AC 230 V -15%/+10%, 50…60 Hz (typ „A2…”)
• Zalecane zabezpieczenie zewnętrzne: bezpiecznik zwłoczny maks. 6,3 A (DIN EN 60127-2/5)
• Uziemienie: obudowa posiada oznaczony zacisk PE (połączenie śrubowe)
• Przekrój przewodów (łącznie z PE): 0,5…2,5 mm²
• Przerwa przy zmianie kierunku / stan bezprądowy: > 100 ms

• X1-1: sterowanie do pozycji zapłonu (III) – wejście AC 120/230 V, max. 1 A, cosφ > 0,9
• X1-4: N (neutralny) – AC 120/230 V
• X1-5: zamykanie (II) – wejście AC 120/230 V, max. 1 A, cosφ > 0,9
• X1-6: otwieranie (I) – wejście AC 120/230 V, max. 1 A, cosφ > 0,9
• X2-3: osiągnięto pozycję OTWARTA (I) – wyjście AC 120/230 V, max. 0,3 A, cosφ > 0,8
• X2-4: osiągnięto pozycję ZAMKNIĘTA (II) – wyjście AC 120/230 V, max. 0,3 A, cosφ > 0,8
• X2-5: osiągnięto pozycję ZAPŁON (III) – wyjście AC 120/230 V, max. 0,3 A, cosφ > 0,8
• X3: wyłącznik pomocniczy (VI) – styki NO/NC oraz wejście (AC 120/230 V, max. 1 A, cosφ > 0,9); przy podłączaniu zaworu paliwowego: max. 0,3 A, cosφ > 0,8 (obciążenie indukcyjne)

Dane techniczne

• Napięcie zasilania: AC 230 V -15%/+10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 10 VA
• Moment znamionowy: 10 Nm
• Moment trzymający: 50% momentu (dla wersji 10 Nm)
• Czas przebiegu: 30 s dla 90°
• Stopień ochrony: IP66
• Klasa ochronności: I
• Temperatura pracy (otoczenia): -20…60°C
• Wilgotność: < 95% r.h. (bez kondensacji; kondensacja, oblodzenie i wnikanie wody są niedopuszczalne)
• Maks. temperatura powierzchni montażowej: 60°C
• Wysokość instalacji: maks. 2000 m n.p.m.
• Luz kątowy (backlash): < 1° (fabrycznie), < 1,2° po 250 000 cykli
• Trwałość: 250 000 cykli startowych (zamknij | otwórz | zamknij) przy znamionowym momencie w całym zakresie kąta obrotu

Wykonanie wału (SQM40.261A20)

• Numer wału: 1
• Typ wału: Ø 10 mm z rowkiem pod klin czółenkowy (woodruff key) wg DIN 6888
• Dopuszczalny moment dla typu wału: maks. 10 Nm

Montaż

• Pozycja montażu: dowolna
• Mocowanie: otwory montażowe po stronie wału umożliwiają montaż jak w siłownikach SQM45.../SQM48... przy użyciu śrub M5 lub montaż czołowy jak w SQM10.../SQM20... z użyciem wkrętów samogwintujących M5

Podsumowanie

Siemens SQM40.261A20 to solidny siłownik obrotowy AC 230 V o momencie 10 Nm i czasie przebiegu 30 s/90°, przeznaczony do sterowania przepustnicami w aplikacjach palnikowych i procesowych. Wariant SQM40 zapewnia ruch CCW, posiada nastawne krzywki, rozbudowany zestaw wyłączników krańcowych i pomocniczych oraz stopień ochrony IP66, co ułatwia integrację w wymagających instalacjach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami.
• Siłownik do przepustnic powietrza i gazu przeznaczony jest do zastosowań OEM oraz integracji w urządzeniach i instalacjach spalania. Produkt nie jest przeznaczony do samodzielnego montażu przez użytkownika końcowego.
• Wszelkie czynności związane z montażem, podłączeniem, ustawieniami, uruchomieniem i konserwacją mogą wykonywać wyłącznie wykwalifikowani i upoważnieni specjaliści.
• Przed rozpoczęciem prac montażowych lub serwisowych należy całkowicie odłączyć zasilanie. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika. Istnieje ryzyko porażenia prądem.
• Produkt jest urządzeniem elektrycznym klasy I i wymaga prawidłowego podłączenia przewodu ochronnego PE. Uziemienie musi być wykonane zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Siłownik SQM40.261A20 należy zasilać napięciem AC 230 V, 50...60 Hz, przez zewnętrzne zabezpieczenie maks. 6,3 AT (zwłoczne). Nieprawidłowe zasilanie lub brak właściwego zabezpieczenia może spowodować uszkodzenie urządzenia lub instalacji.
• Połączenia elektryczne muszą być wykonane zgodnie z krajowymi i lokalnymi przepisami bezpieczeństwa. Części obwodów sieciowych należy oddzielić od innych obwodów napięciowych w sposób zapewniający ochronę przed porażeniem.
• Zaciski przyłączeniowe muszą być zabezpieczone przed dotykiem. Należy upewnić się, że nieizolowane przewody i połączenia nie są dostępne dotykowo.
• Nieużywane zaciski muszą być zabezpieczone zaślepkami, a przewody należy prowadzić w sposób uporządkowany, z zapewnieniem odpowiedniego odciążenia mechanicznego i bez możliwości kontaktu żył z sąsiednimi zaciskami.
• Należy stosować wyłącznie plastikowe dławnice kablowe przewidziane dla tego typu urządzenia.
• Podczas montażu należy bezwzględnie zachować właściwy kierunek obrotu dla modelu SQM40.261A20: przeciwnie do ruchu wskazówek zegara (CCW).
• Połączenie pomiędzy wałem siłownika a sterowanym elementem musi być wykonane w sposób pewny i nierozłączny funkcjonalnie. Nieprawidłowe sprzęgnięcie może spowodować nieprawidłową pracę układu.
• Nie otwierać, nie modyfikować i nie ingerować w konstrukcję siłownika poza zakresem przewidzianym w dokumentacji producenta. Otwarcie lub modyfikacja przez osoby nieuprawnione może spowodować zagrożenie dla bezpieczeństwa i utratę funkcji ochronnych.
• Upadek, uderzenie lub wstrząs mogą pogorszyć funkcje bezpieczeństwa urządzenia. Takiego produktu nie wolno uruchamiać, nawet jeśli nie widać zewnętrznych uszkodzeń.
• Należy unikać wyładowań elektrostatycznych podczas prac przy urządzeniu, ponieważ mogą uszkodzić elementy elektroniczne siłownika.
• Urządzenie należy chronić przed kondensacją, oblodzeniem i wnikaniem wody. Nieprzestrzeganie tego wymagania grozi utratą funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Siłownik nie powinien być narażony na bezpośrednie promieniowanie słoneczne. Montaż należy wykonywać w warunkach zgodnych z dokumentacją producenta.
• Stopień ochrony obudowy wynosi IP66, jednak prawidłowy poziom ochrony zależy od poprawnego montażu i zastosowania odpowiednich elementów przyłączeniowych.
• Temperatura powierzchni montażowej nie może przekraczać 60°C. Praca urządzenia dopuszczalna jest wyłącznie w zakresie warunków środowiskowych określonych przez producenta.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić poprawność okablowania oraz ustawień krzywek przed uruchomieniem.
• Model SQM40.261A20 jest wersją 3-położeniową z wyłącznikami krańcowymi i pomocniczymi. Przy podłączaniu zaworu paliwa do odpowiednich wyjść pomocniczych należy przestrzegać ograniczenia obciążenia maks. 0,3 A, cosφ > 0,8 (obciążenie indukcyjne).
• Po osiągnięciu projektowanej trwałości eksploatacyjnej urządzenie powinno zostać wymienione przez autoryzowany personel.
