SQM40.141A21 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, zakres obrotu 90°, 5Nm, 15s, wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny

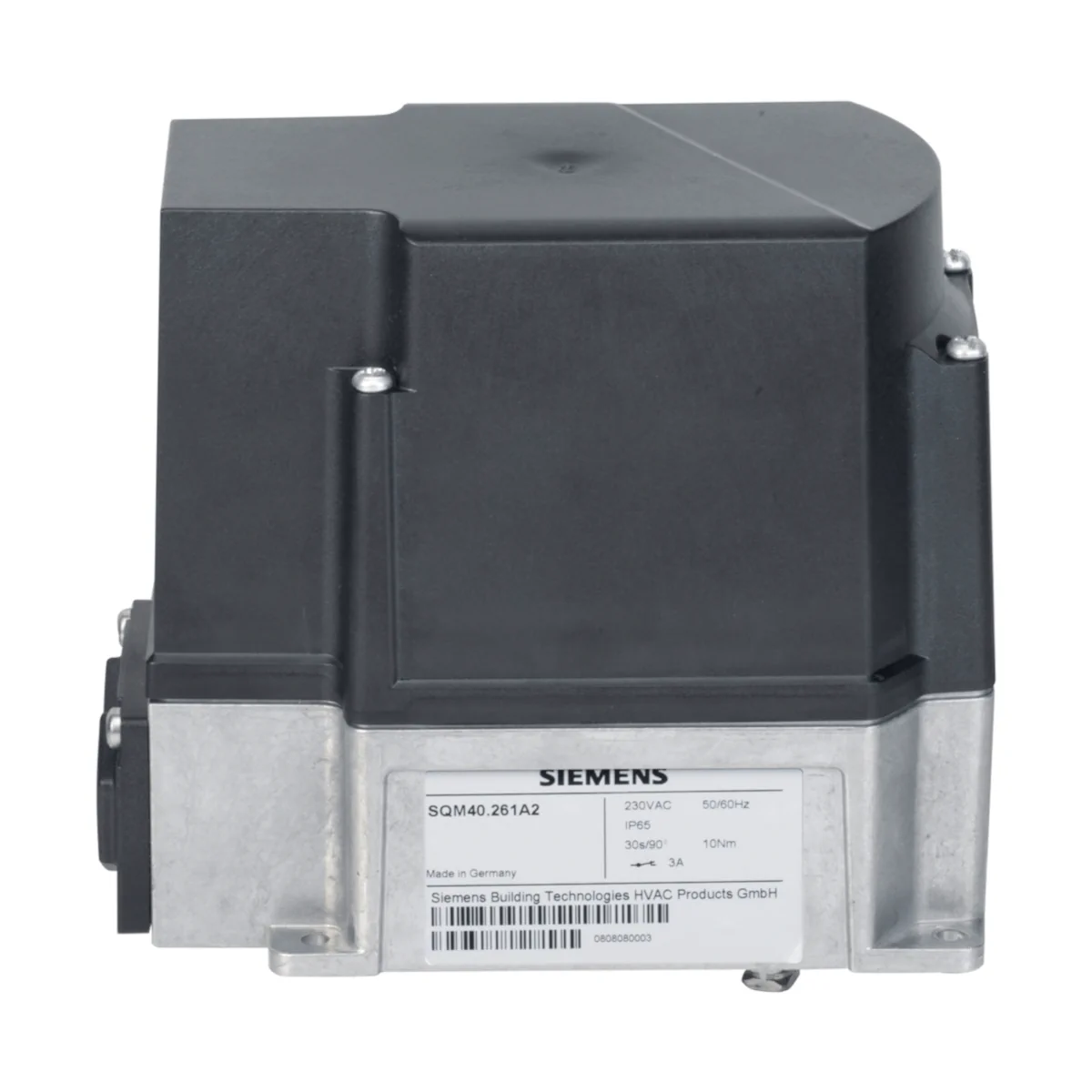

SQM40.141A21 to przemysłowy elektromotoryczny siłownik obrotowy firmy Siemens, przeznaczony do napędu przepustnic powietrza i gazu oraz innych elementów wymagających ruchu obrotowego (np. zaworów motylkowych czy regulatorów ciśnienia oleju) w palnikach olejowych i gazowych średniej oraz większej mocy, a także w instalacjach technologicznych. Wersja SQM40 pracuje przeciwnie do ruchu wskazówek zegara (CCW) patrząc od strony końca wału. Model ten oferuje moment 5 Nm oraz czas przebiegu 15 s dla 90° (przy 50 Hz) i jest zasilany z sieci AC 230 V.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM40.141A21
• Typ: siłownik obrotowy do przepustnic powietrza i gazu
• Moment obrotowy (znamionowy): 5 Nm (tolerancja -25%)
• Czas przebiegu dla 90°: 15 s (tolerancja +10%; przy 50 Hz)
• Kierunek obrotu: CCW (przeciwnie do ruchu wskazówek zegara), patrząc od strony wału
• Zasilanie: AC 230 V (-15% / +10%), 50…60 Hz (±6%)
• Pobór mocy: 10 VA
• Stopień ochrony: IP66
• Klasa bezpieczeństwa: I
• Wskaźnik położenia: wewnętrzna indikacja położenia
• Rozłączanie napędu: możliwość ręcznego rozłączenia wału od silnika (sprzęgło z trzpieniem K1) z automatycznym ponownym zazębieniem
• Nastawne krzywki (cams): regulacja punktów przełączania na skali kątowej
• Żywotność projektowa: 250 000 cykli startowych (zamknij | otwórz | zamknij) przy znamionowym momencie w całym zakresie kąta obrotu

Zastosowanie

SQM40.141A21 jest przeznaczony do zastosowań, w których wymagane jest sterowanie obrotowe, w szczególności:

• napęd przepustnic powietrza i gazu (kontrola powietrza spalania i paliwa),
• napęd zaworów motylkowych,
• napęd regulatorów ciśnienia oleju,
• zastosowania w palnikach olejowych i gazowych (średnia i większa moc) oraz w instalacjach procesowych.

Konstrukcja i funkcje

• Silnik: synchroniczny.
• Obudowa: dolna część z odlewu aluminiowego; pokrywa z tworzywa odpornego na udar i temperaturę.
• Przekładnia: niewymagająca obsługi (koła zębate i łożyska bezobsługowe).
• Krzywki nastawcze: punkty przełączania ustawiane śrubami regulacyjnymi; skala wskazuje kąty punktów przełączania.

Podłączenie elektryczne i okablowanie (wymagania ogólne serii)

• Zabezpieczenie zewnętrzne: zasilanie przez bezpiecznik max. 6,3 AT (zwłoczny).
• Przewód ochronny (PE): obudowa posiada oznaczony zacisk PE; wymagany moment dokręcania śruby 1,2 Nm.
• Przekrój przewodów zacisków (wraz z PE): 0,5…2,5 mm².
• Wprowadzenie przewodów: 2 × M16 (bez gwintu) lub 2 × 1/2" NPT – zależnie od wykonania; dławiki kablowe nie są częścią dostawy.
• Uwaga montażowa: wymagane jest zapewnienie prawidłowego odciążenia przewodów oraz separacji obwodów sieciowych AC 120/230 V od innych sekcji napięciowych.

Dane techniczne

• Napięcie zasilania: AC 230 V (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 10 VA
• Moment znamionowy: 5 Nm
• Moment trzymający: 50% momentu (dla wykonania 5 Nm)
• Czas przebiegu (dla 90°): 15 s (przy 50 Hz)
• Przerwa przy zmianie kierunku: > 100 ms (stan bezprądowy)
• Stopień ochrony: IP66
• Masa: ok. 2 kg
• Maks. temperatura powierzchni montażowej: 60°C
• Luz kątowy (backlash): < 1° (fabrycznie); < 1,2° po 250 000 cykli
• Warunki pracy (otoczenie): -20…60°C (wilgotność < 95% r.h.; bez kondensacji, bez oblodzenia i bez wnikania wody)

Podsumowanie

Siemens SQM40.141A21 to solidny, szczelny (IP66) siłownik obrotowy do wymagających zastosowań palnikowych i procesowych, oferujący 5 Nm momentu oraz 15 s czasu przebiegu dla 90° przy zasilaniu AC 230 V. Możliwość rozłączenia wału od silnika, regulowane krzywki i długa żywotność projektowa czynią go sprawdzonym napędem do precyzyjnego sterowania przepływem powietrza i paliwa.
