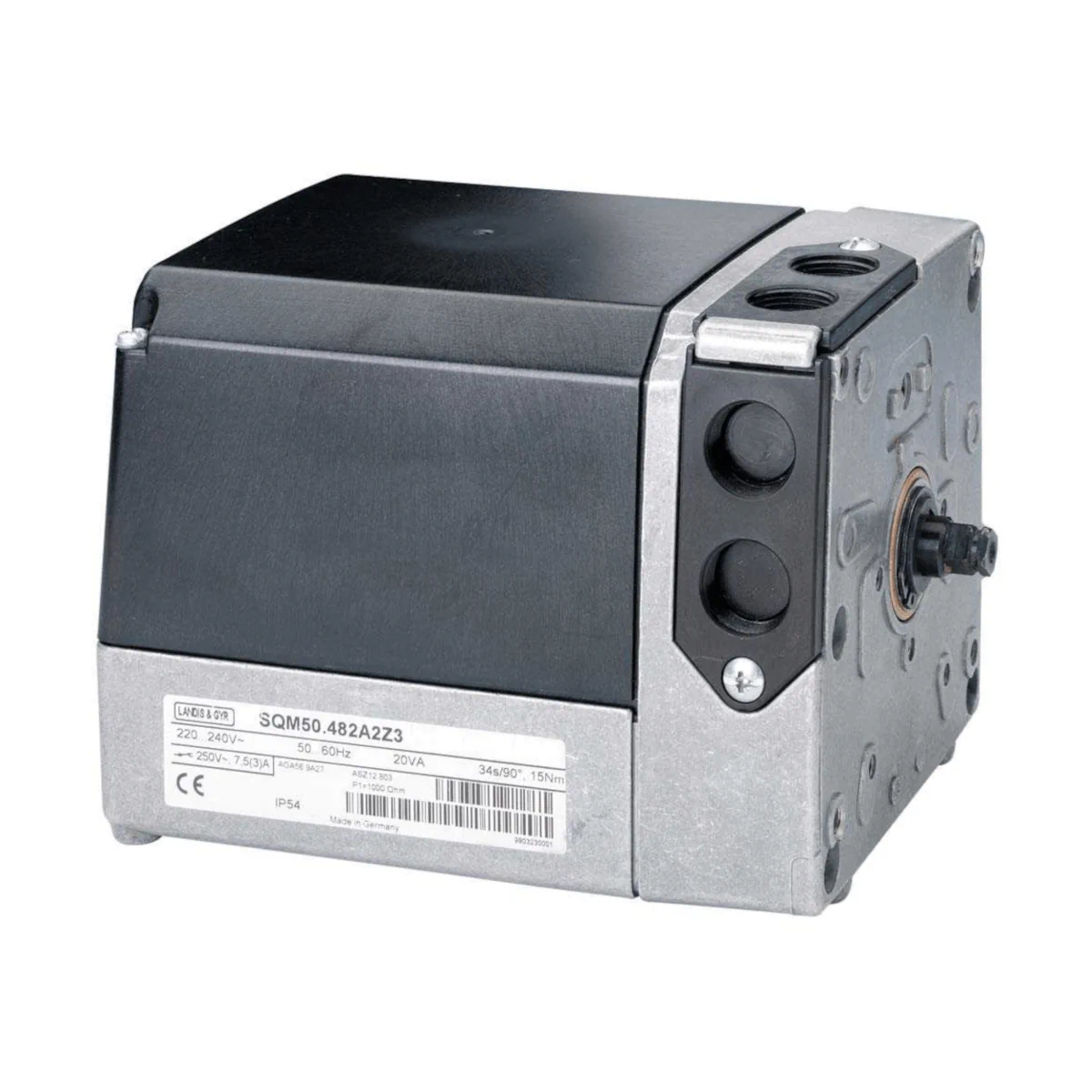

SQM50.260A2G4 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 10s, 10Nm, bez trzpienia
Wystaw opinię o produkcie
Siemens SQM50.260A2G4 to elektromotoryczny siłownik z serii SQM5 do napędu przepustnic powietrza i gazu w palnikach olejowych oraz gazowych średniej i większej mocy. Zasilany AC 220–240 V, zapewnia moment 10 Nm i szybkie przestawienie 10 s/90° (50 Hz). Ma 4 wyłączniki (2 krańcowe i 2 pomocnicze), stopień ochrony IP54, a fabrycznie wyposażono go w moduł AGA56.41A27 i potencjometr ASZ12.33. Wał napędowy należy zamówić osobno.
Kod produktu: SQM50.260A2G4
Paczkomat InPost - 0,00 zł
Odbiór osobisty - 0,00 zł
Opis
SQM50.260A2G4 to elektromotoryczny siłownik Siemens z serii SQM5, przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych średniej oraz większej mocy. Wersja ta jest zasilana z sieci AC 220…240 V (50/60 Hz), osiąga moment 10 Nm i zapewnia krótki czas przestawienia 10 s / 90° (przy 50 Hz). Model jest wyposażony fabrycznie w moduł elektroniczny AGA56.41A27 oraz potencjometr ASZ12.33. Zgodnie z konfiguracją typu, wał napędowy należy zamówić osobno (wał jest elementem wymiennym).
Najważniejsze cechy
- Producent: Siemens
- Model: SQM50.260A2G4
- Przeznaczenie: napęd przepustnic powietrza i gazu
- Zastosowanie: palniki olejowe i gazowe średniej oraz większej mocy
- Zasilanie: AC 220 V (-15%) … AC 240 V (+10%), 50/60 Hz (±6%)
- Moment maksymalny: 10 Nm
- Czas przestawienia (50 Hz): 10 s / 90° oraz 14 s / 130°
- Wyłączniki: łącznie 4 (w tym 2 krańcowe oraz 2 pomocnicze)
- Moduł elektroniczny (zintegrowany fabrycznie): AGA56.41A27
- Potencjometr (zintegrowany fabrycznie): ASZ12.33
- Stopień ochrony: IP54 (przy zachowaniu warunków montażu przepustów kablowych i zaślepień)
- Możliwość zmiany kierunku obrotu: tak (zgodnie z zasadami okablowania silnika)
- Pobór mocy: 20 VA
- Masa: ok. 3,3 kg
Zastosowanie
Siłownik SQM50.260A2G4 jest przeznaczony do sterowania przepustnicami powietrza i gazu. Stosuje się go przede wszystkim do zależnego od obciążenia sterowania:
- przepływem gazu,
- ilością oleju,
- ilością powietrza do spalania.
Może pracować w układach z regulatorami 3-stawnymi lub modulacyjnymi (np. 4…20 mA) oraz/lub być sterowany bezpośrednio przez automaty palnikowe.
Funkcje i działanie
Napęd i regulacja punktów przełączeń
- Silnik synchroniczny oraz bezluzowa przekładnia (backlash-free gearing).
- Nastawy punktów przełączeń realizowane przez obrotowe krzywki z podziałką kątową.
- Wewnętrzna i zewnętrzna sygnalizacja położenia (skala w okienku podglądu oraz skale przy krzywkach).
Rozsprzęglanie wału i wałka krzywkowego
- Możliwość oddzielnego rozsprzęglenia układu napędowego i wałka krzywkowego za pomocą sprzęgieł (kołków sprzęgła).
- Możliwość rozsprzęglenia wału napędowego od przekładni.
- Automatyczne ponowne zazębienie po zwolnieniu sprzęgła.
Kierunek obrotu
- Kierunek obrotu (patrząc od strony przekładni) może być zgodny lub przeciwny do ruchu wskazówek zegara.
- Stan dostawy: obrót przeciwny do ruchu wskazówek zegara.
- Zmiana kierunku obrotu jest możliwa przez zamianę dwóch przewodów silnika (wymaga ponownej nastawy krzywek).
Wyłączniki krańcowe i pomocnicze
- Liczba wyłączników w SQM50.260A2G4: 4 (w tym 2 krańcowe + 2 pomocnicze)
- Typ wyłączników: zgodnie z DIN 41636
- Napięcie łączeniowe: AC 24…250 V
- Zdolność łączeniowa: 7.5 (3) A, AC 250 V
Moduł elektroniczny i potencjometr (wyposażenie fabryczne)
- Moduł elektroniczny: AGA56.41A27 (zintegrowany fabrycznie)
- Potencjometr: ASZ12.33 (zintegrowany fabrycznie)
- Rodzaj potencjometru: przewodzące tworzywo sztuczne, podwójny
- Rezystancja: 2 × 1000 Ω
- Napięcie pracy potencjometru: 10 V DC
Podłączenie elektryczne i okablowanie
- Wprowadzenie przewodów: 4 × Pg13.5 (gwintowane wejścia kablowe)
- Zaciski przewodów (z PE): przekrój 0,5…2,5 mm²
- Zaciski: m.in. zaciski śrubowe dla N oraz PE
- Nieużywane zaciski powinny być zabezpieczone zaślepkami (dummy plugs).
- Dla zachowania ochrony przeciwporażeniowej należy utrzymać separację obwodów 120/230 V AC od pozostałych zakresów napięć (zgodnie z wymaganiami instalacyjnymi).
Dane techniczne
- Rodzaj prądu: AC
- Napięcie i częstotliwość: AC 220 V (-15%) … AC 240 V (+10%), 50/60 Hz (±6%)
- Pobór mocy: 20 VA
- Moment maksymalny: 10 Nm
- Moment trzymający: równy momentowi maksymalnemu
- Czas pracy (50 Hz): 10 s / 90°; 14 s / 130°
- Przerwa przy zmianie kierunku: > 100 ms
- Zakres nastawy kąta (skala): 0°…max. 160°
- Stopień ochrony: IP54 (przy zamkniętych/zaślepionych otworach i właściwych przepustach kablowych)
- Klasa ochronności: I
- Zabezpieczenie zewnętrzne: bezpiecznik max. 6,3 AT (zwłoczny)
- Temperatura powierzchni montażowej: max. 60 °C
- Masa: ok. 3,3 kg
- Trwałość: 250 000 cykli startu palnika (OFF → ON → OFF) przy obciążeniu i znamionowym momencie w całym zakresie kąta obrotu
Montaż
- Pozycja montażu: dowolna
- Należy unikać bezpośredniego nasłonecznienia siłownika.
- Moment dokręcania śrub pokrywy: 3,5 Nm
- Moment dokręcania osłony przyłączeniowej: 2 Nm
- Wał napędowy: wymienny; w konfiguracji SQM50.260A2G4 należy go zamówić osobno.
Podsumowanie
Siemens SQM50.260A2G4 to szybki siłownik do przepustnic powietrza i gazu o momencie 10 Nm i czasie przestawienia 10 s / 90° (50 Hz), przeznaczony do zastosowań palnikowych. Zintegrowany moduł AGA56.41A27 oraz potencjometr ASZ12.33, a także możliwość rozsprzęglania napędu i niezależnej regulacji krzywek, ułatwiają integrację z układami sterowania i precyzyjne ustawienie punktów przełączania.
Certyfikaty i ostrzeżenia bezpieczeństwa
- Produkt przeznaczony do zastosowań OEM – siłownik SQM50.260A2G4 jest przeznaczony do integracji w urządzeniach producenta oraz do napędu przepustnic powietrza i gazu.
- Posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
- Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
- Montaż, uruchomienie, nastawy, serwis, otwieranie obudowy oraz wszelkie modyfikacje mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel.
- Przed montażem i pracami serwisowymi należy dokładnie zapoznać się z dokumentacją. Nieprzestrzeganie instrukcji może prowadzić do niebezpiecznych sytuacji, obrażeń, szkód materialnych lub zagrożenia dla środowiska.
- Przed rozpoczęciem prac serwisowych należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
- Urządzenie jest wyposażeniem elektrycznym klasy ochronności I i wymaga prawidłowego podłączenia przewodu ochronnego PE. Uziemienie dławików/przepustów kablowych należy wykonać na miejscu instalacji, ponieważ płyta przyłączeniowa z tworzywa nie zapewnia ich uziemienia automatycznie.
- Zaciski przyłączeniowe muszą być odpowiednio zabezpieczone przed dotykiem. Należy upewnić się, że nieizolowane połączenia lub przewody nie są dostępne dla użytkownika.
- Instalację elektryczną należy wykonać zgodnie z przepisami krajowymi i lokalnymi. Należy zachować separację między obwodami 120/230 V AC a innymi zakresami napięć w celu ochrony przed porażeniem elektrycznym.
- Należy zapewnić odpowiednie odciążenie przewodów oraz zastosować właściwe tulejki zaciskowe. Przewody łączone nie mogą stykać się z sąsiednimi zaciskami.
- Nieużywane zaciski muszą być zabezpieczone zaślepkami. Do przepustów kablowych należy stosować wyłącznie wersje z tworzywa sztucznego.
- Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność i porządek okablowania.
- Nie wolno uruchamiać urządzenia po upadku lub silnym uderzeniu, nawet jeśli nie widać zewnętrznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
- Należy unikać wyładowań elektrostatycznych. Ładunki statyczne mogą uszkodzić elementy elektroniczne; zalecane jest stosowanie zabezpieczeń ESD.
- Urządzenie należy chronić przed kondensacją, oblodzeniem i wnikaniem wody. Nieprzestrzeganie tych wymagań może spowodować uszkodzenie funkcji bezpieczeństwa oraz ryzyko porażenia elektrycznego.
- Stopień ochrony IP54 jest zachowany wyłącznie wtedy, gdy niewykorzystane otwory pozostają zamknięte lub zostały prawidłowo uszczelnione oraz zastosowano odpowiednie przepusty kablowe.
- Nie wystawiać urządzenia na bezpośrednie działanie promieniowania słonecznego. Maksymalna temperatura powierzchni montażowej wynosi 60°C.
- Połączenie między wałem napędowym siłownika a sterowanym elementem musi być wykonane jako połączenie kształtowe. Dla modelu SQM50.260A2G4 wał napędowy należy zamawiać oddzielnie.
- Przy zmianie kierunku obrotów z przeciwnego do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara należy ponownie wyregulować krzywki. Należy bezwzględnie zapewnić prawidłowy kierunek obrotów.
- Ustawienia wyłączników krzywkowych muszą spełniać wymagania odpowiednich norm i wymagań aplikacyjnych.
- Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta: podczas pracy od -20°C do +60°C, wilgotność poniżej 95% RH, wysokość instalacji maks. 2000 m n.p.m.
- Po osiągnięciu projektowanej trwałości 250 000 cykli startowych palnika lub odpowiadającego jej czasu użytkowania siłownik powinien zostać wymieniony przez upoważniony personel.
