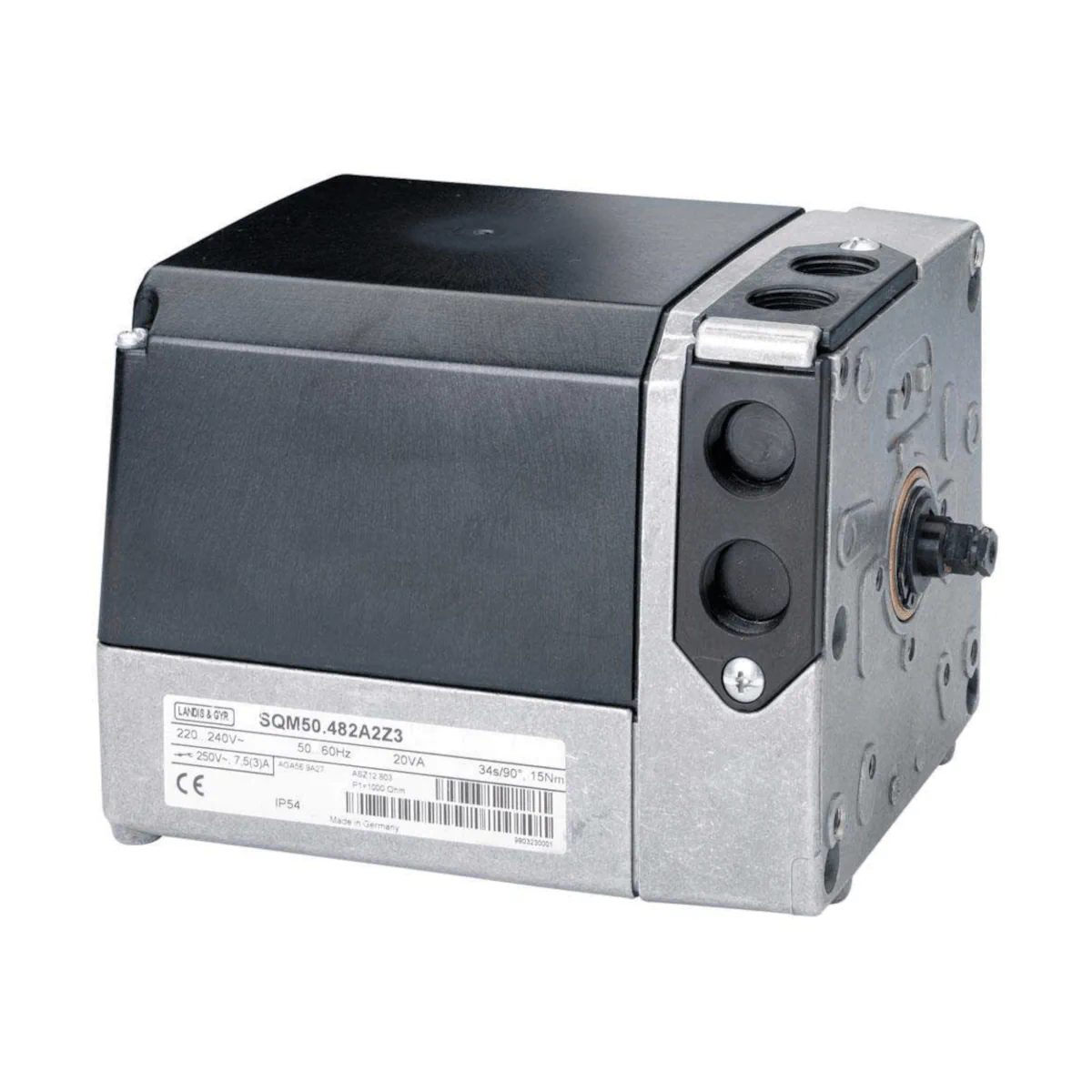

SQM50.380A2 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 15s, 10Nm, bez trzpienia

SQM50.380A2 to elektromechaniczny siłownik (napęd) do przepustnic powietrza i gazu z serii Siemens SQM5, przeznaczony do zastosowań w palnikach olejowych i gazowych średniej oraz większej mocy. Napęd realizuje moment obrotowy 15 Nm i jest zasilany z sieci AC 220…240 V (50/60 Hz). W tej wersji wał napędowy należy zamówić osobno (wał jest wymienny).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: SQM50.380A2
• Numer artykułu: BPZ:SQM50.380A2
• Zastosowanie: napęd przepustnic powietrza i gazu w palnikach olejowych i gazowych
• Zasilanie: AC 220…240 V (-15% / +10%), 50…60 Hz (±6%)
• Maks. moment obrotowy (i trzymający): 15 Nm
• Czas przebiegu (50 Hz): 15 s / 90°, 22 s / 130°
• Liczba wyłączników (łącznie): 8 (w tym 2 krańcowe)
• Zakres nastawy kąta obrotu (skala): 0°…max. 160°
• Kierunek obrotu: wybieralny (zgodnie z opisem producenta); stan dostawy: przeciwnie do ruchu wskazówek zegara
• Stopień ochrony: IP54 (przy spełnieniu warunków montażu przepustów kablowych)
• Wał napędowy: wymienny, zamawiany oddzielnie
• Wskaźnik położenia: wewnętrzny i zewnętrzny
• Rozsprzęglanie: osobno wału napędowego i wału krzywkowego (sprzęgła K1 i K2), z automatycznym ponownym zazębieniem

Zastosowanie

SQM50.380A2 został zaprojektowany do napędu przepustnic powietrza i gazu. Typowe zastosowania obejmują palniki olejowe i gazowe średniej oraz większej mocy, w których siłownik służy do zależnego od obciążenia sterowania:

• przepływem gazu,
• ilością oleju,
• ilością powietrza do spalania.

Napęd może pracować w układach z regulatorami 3-punktowymi lub modulacyjnymi (np. 4…20 mA) oraz/lub być sterowany bezpośrednio przez automatykę palnika (w zależności od rozwiązania zastosowanego w urządzeniu).

Funkcje i działanie

Nastawa punktów przełączania (krzywki)

• Nastawa realizowana jest poprzez obracane krzywki.
• Skale przy krzywkach pokazują kąt punktu przełączania.
• Wskazanie pozycji dostępne jest wewnętrznie (skala na końcu wału napędowego) oraz zewnętrznie (skala w okienku podglądu).

Zmiana kierunku obrotu

• Kierunek obrotu można zmienić przez zamianę dwóch przewodów podłączenia silnika (zgodnie z opisem producenta).
• Po zmianie kierunku obrotu wymagane jest ponowne ustawienie krzywek.

Rozsprzęglanie napędu

• K1: rozsprzęglenie przekładni i wału krzywkowego.
• K2: rozsprzęglenie wału napędowego i przekładni (możliwość ręcznego rozłączenia wału od przekładni i silnika).
• Automatyczne ponowne zazębienie po zakończeniu operacji rozsprzęglenia.

Podłączenie elektryczne i okablowanie

• Pobór mocy: 20 VA
• Przepusty kablowe: 4 × Pg13.5 (z gwintem)
• Przekrój żył przewodów (z PE): 0,5…2,5 mm²
• Zabezpieczenie zewnętrzne: maks. 6,3 AT (zwłoczny), wg DIN EN 60127-2/5
• Zabezpieczenie wewnętrzne: maks. 2 AT (zwłoczny), zależnie od typu
• Wyłączniki krańcowe i pomocnicze: wg DIN 41636; napięcie przełączania AC 24…250 V; obciążalność 7,5 (3) A, AC 250 V (CEE 24 / VDE 0630)
• Uwaga instalacyjna: zachować separację obwodów 120/230 V AC od pozostałych zakresów napięć (wymagania ochrony przed porażeniem).

Dane techniczne

• Rodzaj prądu: AC
• Napięcie i częstotliwość pracy: AC 220…240 V (-15% / +10%), 50…60 Hz (±6%)
• Silnik: synchroniczny
• Maks. moment obrotowy: 15 Nm
• Moment trzymający: równy maks. momentowi obrotowemu
• Czas przebiegu (50 Hz): 15 s / 90°, 22 s / 130°
• Przerwa przy zmianie kierunku: > 100 ms
• Kąt obrotu (zakres skali): 0°…max. 160°
• Stopień ochrony: IP54 (o ile otwory typu knockout pozostają zamknięte lub są zamknięte oraz zastosowano odpowiednie wejścia kablowe)
• Klasa bezpieczeństwa: I
• Liczba wyłączników: 2 krańcowe + do 6 pomocniczych (w tym typie łącznie 8)
• Pozycja montażu: dowolna
• Masa: ok. 3,3 kg
• Maks. temperatura powierzchni montażowej: 60°C
• Trwałość: 250 000 cykli rozruchu palnika (OFF → ON → OFF) pod obciążeniem przy znamionowym momencie w całym zakresie kąta obrotu; 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie kąta 10°
• Warunki pracy: -20…+60°C; wilgotność < 95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.

Montaż

• Wał napędowy: w tym wykonaniu nie jest zintegrowany – należy go dobrać i zamówić oddzielnie; wał jest wymienny.
• Mocowanie: otwory montażowe z przodu obudowy oraz od spodu; możliwe także mocowanie od przodu od wewnątrz obudowy.
• Wysokość montażu: możliwość zmiany przez zastosowanie dodatkowego adaptera.
• Moment dokręcania: śruby pokrywy 3,5 Nm; pokrywa przyłączeniowa 2 Nm.

Podsumowanie

Siemens SQM50.380A2 to solidny napęd do przepustnic powietrza i gazu dla aplikacji palnikowych, oferujący 15 Nm momentu i szybkie czasy przebiegu (15 s / 90° przy 50 Hz). Zestaw łącznie 8 wyłączników (w tym 2 krańcowe), stopień ochrony IP54 oraz możliwość rozsprzęglania wału i krzywek ułatwiają integrację z automatyką palnika. Wersja SQM50.380A2 wymaga zamówienia wału napędowego osobno.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie jest elektrycznym siłownikiem do przepustnic powietrza i gazu, przeznaczonym do zastosowań w palnikach olejowych i gazowych. Produkt jest przeznaczony do integracji w urządzeniach OEM.
• Montaż, konfigurację, regulację, otwieranie obudowy, modyfikacje oraz czynności serwisowe mogą wykonywać wyłącznie wykwalifikowani i upoważnieni specjaliści, zgodnie z dokumentacją producenta oraz właściwymi przepisami krajowymi i lokalnymi.
• Przed rozpoczęciem montażu, instalacji lub prac serwisowych należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• W celu zapewnienia ochrony przed porażeniem elektrycznym zaciski przyłączeniowe muszą być odpowiednio zabezpieczone. Należy uniemożliwić dotknięcie nieizolowanych połączeń i przewodów.
• Połączenie elektryczne pomiędzy dławikami/przepustami nie jest wykonywane automatycznie i musi zostać zapewnione na miejscu instalacji. Płyta przyłączeniowa z tworzywa nie zapewnia uziemienia elementów przepustowych, dlatego uziemienie należy wykonać odpowiednimi podkładkami i przewodami połączeniowymi.
• Podłączenie elektryczne należy wykonać zgodnie z przepisami krajowymi i lokalnymi. Należy zapewnić właściwe odciążenie przewodów, stosować odpowiednie tulejki zaciskowe oraz zabezpieczyć nieużywane zaciski odpowiednimi zaślepkami.
• Przy okablowaniu należy zachować separację pomiędzy obwodami 120/230 V AC a innymi zakresami napięć, aby zapewnić ochronę przeciwporażeniową.
• Urządzenie należy podłączać do przewodu ochronnego PE. Produkt należy do klasy bezpieczeństwa I.
• Urządzenie należy zabezpieczyć odpowiednim bezpiecznikiem przeciążeniowym zgodnie z dokumentacją producenta. Maksymalny bezpiecznik zewnętrzny: 6,3 A zwłoczny.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i porządek okablowania.
• Upadek lub silny wstrząs mogą pogorszyć działanie funkcji bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie widać zewnętrznych uszkodzeń.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD podczas prac instalacyjnych i serwisowych.
• Siłownik należy montować zgodnie z obowiązującymi przepisami bezpieczeństwa. Nie wolno narażać urządzenia na bezpośrednie promieniowanie słoneczne.
• Stopień ochrony IP54 jest zachowany tylko wtedy, gdy niewykorzystane otwory montażowe pozostają zamknięte lub są prawidłowo uszczelnione, a zastosowane przepusty kablowe są odpowiednie.
• Kondensacja pary wodnej, oblodzenie oraz wnikanie wody do urządzenia są niedopuszczalne. Nieprzestrzeganie tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Dopuszczalna temperatura pracy wynosi od -20 °C do +60 °C, a maksymalna temperatura powierzchni montażowej wynosi 60 °C. Maksymalna wysokość instalacji: 2000 m n.p.m.
• Urządzenie należy montować i użytkować wyłącznie z właściwie dobranym wałem napędowym. Dla modelu SQM50.380A2 wał napędowy należy zamówić oddzielnie zgodnie z dokumentacją producenta.
• Połączenie pomiędzy wałem siłownika a sterowanym elementem musi być wykonane jako połączenie kształtowe, zapewniające pewne przeniesienie napędu.
• Przy zmianie kierunku obrotów z przeciwnego do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara należy ponownie wyregulować krzywki. Przed uruchomieniem należy bezwzględnie sprawdzić poprawny kierunek obrotów. Stan dostawy: obrót przeciwny do ruchu wskazówek zegara.
• Nie należy przekraczać dopuszczalnego momentu obrotowego urządzenia. Każda strona napędu może przenosić moment maksymalny, ale łączny moment obu stron nie może przekroczyć maksymalnej dopuszczalnej wartości dla siłownika.
• Po osiągnięciu projektowanej trwałości wynoszącej 250 000 cykli uruchomienia palnika pod obciążeniem siłownik powinien zostać wymieniony przez upoważniony personel.
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Zawiera elementy elektryczne i elektroniczne, dlatego należy je utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
