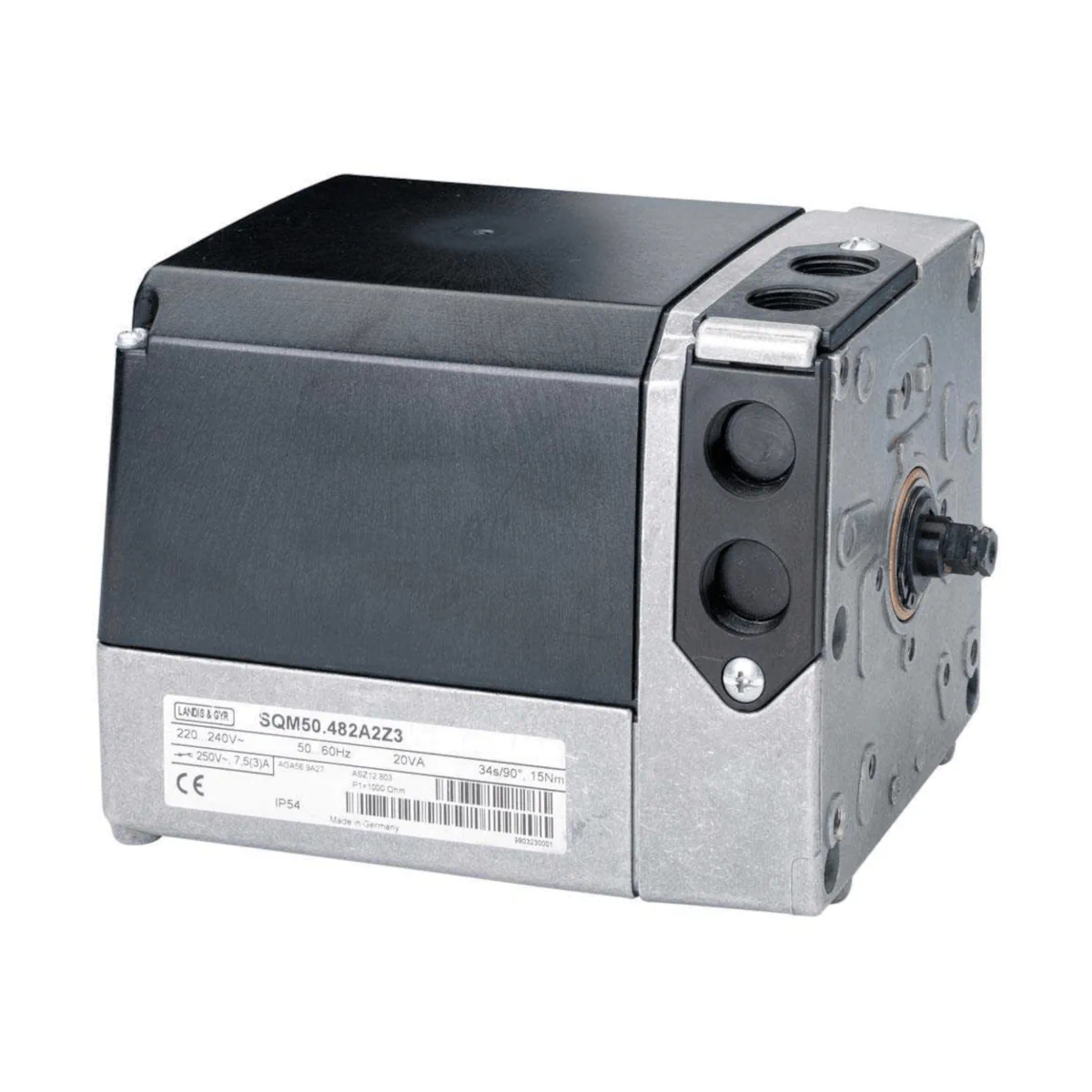

SQM50.387A2G3 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 15s, 10Nm, trzpień 14mm

SQM50.387A2G3 to elektromotoryczny siłownik (aktuator) do przepustnic powietrza i gazu firmy Siemens, przeznaczony do zastosowań w palnikach olejowych i gazowych średniej oraz większej mocy. Służy do obciążeniowego sterowania przepływem gazu, ilością oleju oraz ilością powietrza do spalania – zarówno we współpracy z regulatorami 3-stawnymi lub modulacyjnymi (np. 4…20 mA), jak i bezpośrednio z automatyką palnikową. Wersja G3 jest wykonaniem z fabrycznie zintegrowanym modułem elektronicznym AGA56.41A27 oraz fabrycznie zintegrowanym potencjometrem ASZ12.30.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM50.387A2G3
• Typ urządzenia: siłownik do przepustnic powietrza i gazu (oil & gas burners)
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Maks. moment obrotowy (i moment trzymający): 15 Nm
• Czas przestawienia (50 Hz): 15 s dla 90°
• Kąt obrotu (zakres skali): 0° … maks. 160°
• Kierunek obrotu: wybieralny (zgodnie z danymi – stan dostawy: obrót przeciwny do ruchu wskazówek zegara, patrząc od strony przekładni)
• Wyłączniki krańcowe i pomocnicze: łącznie 8 (w tym 2 wyłączniki krańcowe)
• Stopień ochrony: IP54 (przy spełnieniu warunków montażu i uszczelnienia przepustów kablowych)
• Pobór mocy: 20 VA
• Typ wału: 58.7
• Moduł elektroniczny (zintegrowany fabrycznie): AGA56.41A27
• Potencjometr (zintegrowany fabrycznie): ASZ12.30
• Masa: ok. 3,3 kg

Zastosowanie

SQM50.387A2G3 jest przeznaczony do napędu przepustnic powietrza i gazu w aplikacjach palnikowych. Typowe zastosowania obejmują:

• sterowanie zależne od obciążenia przepływem gazu,
• sterowanie ilością oleju,
• sterowanie ilością powietrza do spalania,
• pracę z regulatorami 3-stawnymi lub modulacyjnymi (np. 4…20 mA) oraz/lub bezpośrednio z automatyką palnikową.

Konstrukcja i regulacja

• Obudowa: elementy z odlewu aluminiowego; pokrywy z tworzywa odpornego na uderzenia i wysoką temperaturę.
• Silnik: synchroniczny.
• Przekładnia: bezluzowa; koła zębate i łożyska bezobsługowe.
• Rozłączanie napędu: wał napędowy i wał krzywkowy mogą być rozłączane niezależnie poprzez sprzęgła (piny sprzęgła K1 i K2); po rozłączeniu następuje automatyczne ponowne zazębienie.
• Nastawy punktów przełączania: realizowane krzywkami obrotowymi; skale przy krzywkach pokazują kąt zadziałania.
• Wskazanie położenia: wewnętrzne (skala na końcu wału napędowego) oraz zewnętrzne (skala w okienku podglądu).

Moduł elektroniczny i sygnał położenia (wersja G3)

• AGA56.41A27: moduł elektroniczny zintegrowany fabrycznie (do sterowania siłownikiem; moduły tej serii umożliwiają także realizację sygnałów zwrotnych położenia poprzez sygnały stałe).
• ASZ12.30: potencjometr zintegrowany fabrycznie do sprzężenia zwrotnego położenia.

Dane techniczne

• Rodzaj prądu: AC
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Moment obrotowy / trzymający: 15 Nm
• Czas pracy (50 Hz): 15 s / 90°
• Przerwa przy zmianie kierunku: > 100 ms
• Kąt obrotu (zakres skali): 0° … maks. 160°
• Pobór mocy: 20 VA
• Stopień ochrony: IP54 (jeżeli wybicia pozostają zamknięte lub są zamknięte oraz zastosowano odpowiednie przepusty kablowe)
• Klasa ochronności: I
• Zewnętrzne zabezpieczenie nadprądowe: maks. 6,3 AT (zwłoczne)
• Wewnętrzne zabezpieczenie nadprądowe: maks. 2 AT (zwłoczne), zależnie od wykonania
• Przepusty kablowe: 4 × Pg13.5 (gwint)
• Przekrój przewodów przyłączeniowych (z PE): 0,5…2,5 mm²
• Łączniki krańcowe i pomocnicze: wg DIN 41636; napięcie przełączania AC 24…250 V; obciążalność 7,5 (3) A, AC 250 V
• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: maks. 6 (w tym modelu łącznie 8 wyłączników wraz z krańcowymi)
• Masa: ok. 3,3 kg
• Temperatura powierzchni montażowej: maks. 60°C
• Trwałość: 250 000 cykli startu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta; 2 000 000 cykli sterowania pod obciążeniem z 75% momentu znamionowego w zakresie kąta 10°

Podłączenie i kierunek obrotu

• Zmiana kierunku obrotu: możliwa przez zamianę 2 przewodów silnika (po zmianie kierunku należy ponownie ustawić krzywki).
• Skale dla kierunku obrotu: dla ruchu zgodnego z ruchem wskazówek zegara – skale czerwone (podwójna strzałka na krzywce); dla ruchu przeciwnego – skale czarne (pojedyncza strzałka na krzywce).

Podsumowanie

Siemens SQM50.387A2G3 to solidny siłownik do przepustnic powietrza i gazu o maksymalnym momencie 15 Nm, zasilany z AC 220…240 V, o czasie przestawienia 15 s / 90° (50 Hz). Wersja G3 wyróżnia się zintegrowanym modułem elektronicznym AGA56.41A27 oraz zintegrowanym potencjometrem ASZ12.30, co ułatwia integrację napędu w układach sterowania palników wymagających kontroli i sygnału położenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii siłowników SQM5 i jest przeznaczony do napędu przepustnic powietrza i gazu, głównie w palnikach olejowych i gazowych średniej oraz większej mocy.
• Posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy EMC 2014/30/UE.
• Zgodność potwierdzono na podstawie norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Urządzenie elektryczne klasy ochronności I. Wymaga prawidłowego podłączenia przewodu ochronnego PE.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, uruchomienie, regulacja, konserwacja, otwieranie, ingerencja i modyfikacje urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem prac serwisowych lub instalacyjnych należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• W celu ochrony przed porażeniem elektrycznym zaciski przyłączeniowe muszą mieć odpowiednią osłonę. Należy zapewnić, aby nieizolowane przewody i połączenia nie były dostępne dotykowo.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić, czy okablowanie jest uporządkowane i wykonane prawidłowo.
• Połączenia elektryczne muszą być wykonane zgodnie z przepisami krajowymi i lokalnymi. Należy zachować odseparowanie obwodów 120/230 V AC od innych zakresów napięć.
• Połączenie elektryczne pomiędzy złączami przepustów nie jest wykonywane automatycznie i musi zostać zapewnione na miejscu instalacji.
• Płyta przyłączeniowa jest wykonana z tworzywa i nie zapewnia uziemienia złącz przepustów. Uziemienie należy wykonać za pomocą odpowiednich podkładek i mostków przewodzących.
• Należy stosować wyłącznie plastikowe dławiki kablowe. Nieużywane zaciski muszą być zabezpieczone zaślepkami.
• Należy zapewnić właściwe odciążenie przewodów oraz uniemożliwić kontakt żył lub końcówek przewodów z sąsiednimi zaciskami. Zalecane jest stosowanie odpowiednich tulejek zaciskowych.
• Urządzenie należy montować zgodnie z obowiązującymi przepisami bezpieczeństwa oraz dokumentacją producenta. Połączenie między wałem siłownika a sterowanym elementem musi być wykonane jako połączenie kształtowe.
• Nie wolno dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Nieprzestrzeganie tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz porażeniem elektrycznym.
• Stopień ochrony IP54 jest zapewniony tylko wtedy, gdy niewykorzystane otwory pozostają zamknięte lub są właściwie uszczelnione, a zastosowane przepusty kablowe są odpowiednie.
• Urządzenie nie powinno być narażone na bezpośrednie promieniowanie słoneczne.
• Upadek lub silny wstrząs mogą negatywnie wpłynąć na funkcje bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Należy unikać ładunków elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD.
• Przy zmianie kierunku obrotu z przeciwnego do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara należy ponownie wyregulować krzywki. Należy bezwzględnie zapewnić prawidłowy kierunek obrotu.
• Fabryczny stan dostawy dla tego siłownika przewiduje kierunek obrotu przeciwny do ruchu wskazówek zegara.
• Produkt ma przewidzianą trwałość 250 000 cykli startowych palnika pod obciążeniem. Po osiągnięciu przewidzianej trwałości urządzenie powinno zostać wymienione przez upoważniony personel.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -20°C do +60°C, a maksymalna temperatura powierzchni montażowej wynosi +60°C.
• Maksymalna wysokość instalacji wynosi 2000 m n.p.m.
