SSP31 Siłownik elektryczny, 2,5..5,5 [mm], 160 [N], 3-stawne, 230 [V] AC, 150 [s], kabel 1,5 [m]

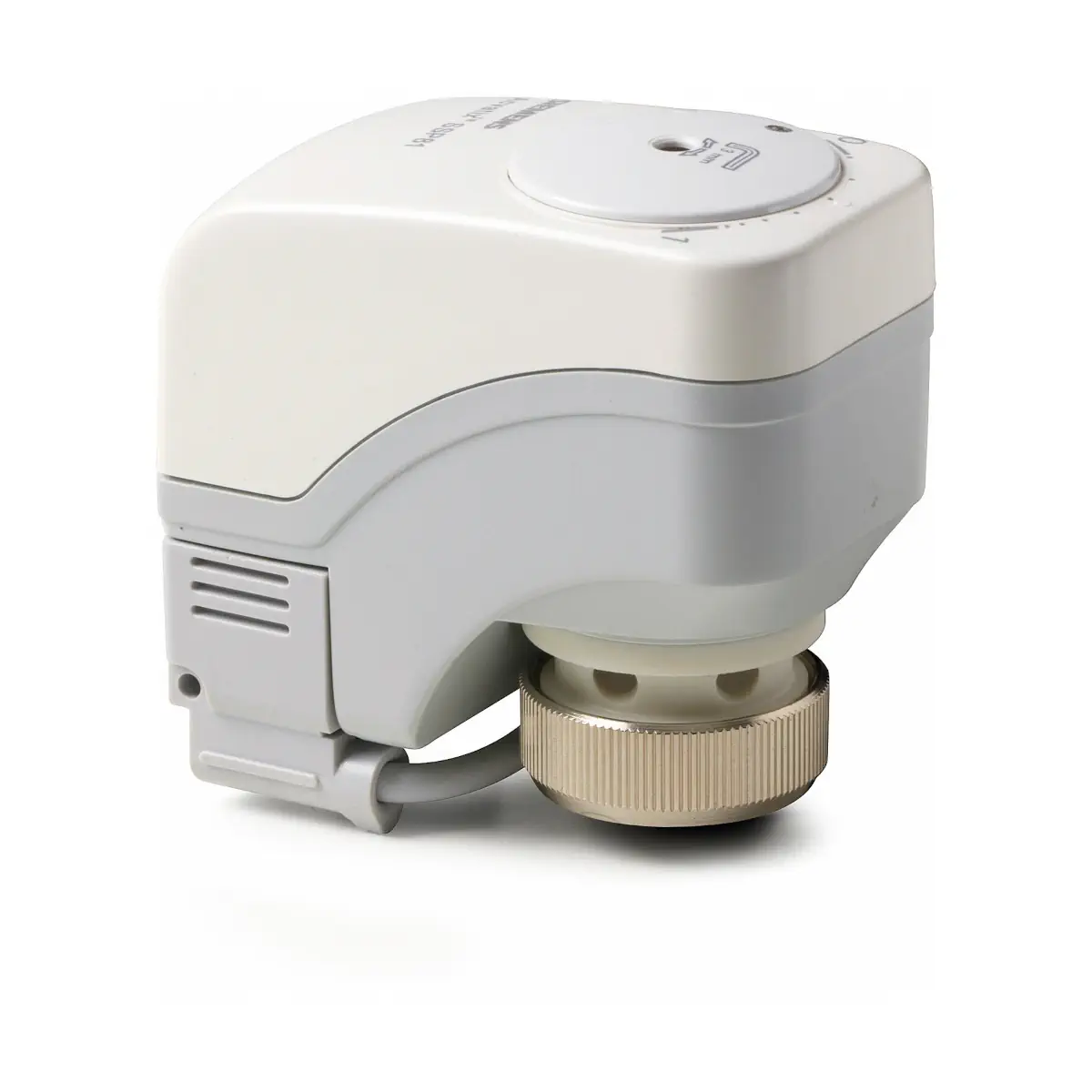

SSP31 to kompaktowy siłownik elektromechaniczny zasilany z sieci 230 V AC, sterowany sygnałem 3-stawnym, przeznaczony do współpracy z zaworami regulacyjnymi VVP47.., VXP47.. i VMP47.. w instalacjach ogrzewania, wentylacji i klimatyzacji. Siłownik zapewnia siłę 160 N, posiada automatyczną identyfikację skoku zaworu, wbudowane sterowanie ręczne oraz wskazanie położenia, a jego montaż odbywa się beznarzędziowo za pomocą nakrętki łączącej M30 x 1,5.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: SSP31
• Typ urządzenia: siłownik elektromechaniczny do zaworów regulacyjnych
• Zastosowanie: regulacja wody grzewczej i chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Napięcie zasilania: 230 V AC ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 160 N
• Skok nominalny zaworu: 2,5 mm (maks. 5,5 mm)
• Czas przebiegu dla skoku 2,5 mm: 150 s (przy 50 Hz)
• Szybkość pozycjonowania: ok. 60 s/mm
• Automatyczna identyfikacja skoku zaworu – dopasowanie pracy siłownika do konkretnego zaworu
• Ręczne sterowanie kluczem imbusowym 3 mm oraz wizualne wskazanie położenia (pozycja 0 – zawór zamknięty, pozycja 1 – zawór otwarty)
• Montaż bezpośrednio na zaworze za pomocą nakrętki łączącej M30 x 1,5 (bez użycia narzędzi i dodatkowych nastaw)
• Kabel w standardzie: 1,5 m, 3‑żyłowy, z fabryczną wtyczką
• Opcjonalne kable przyłączeniowe (230 V AC, 3-stawne): ASY3L25 (2,5 m), ASY3L45 (4,5 m)
• Możliwość pracy równoległej: do 6 siłowników SSP31 na jedno wyjście regulatora (przy odpowiedniej obciążalności)
• Obudowa: tworzywo sztuczne, podstawa w kolorze RAL 7035 (jasnoszary), pokrywa RAL 9003 (biały)
• Stopień ochrony obudowy: IP40 (pozycja montażowa od pionowej do poziomej)
• Przyłącze do zaworu: nakrętka łącząca M30 x 1,5
• Masa: ok. 0,35 kg

Zastosowanie

Siłownik SSP31 przeznaczony jest do sterowania zaworami regulacyjnymi Siemens typu V..P47.., stosowanymi do regulacji przepływu wody grzewczej i chłodniczej po stronie instalacji w systemach HVAC. Może pracować m.in. z zaworami:

• VVP47.. – zawory przelotowe (2-drogowe), kvs 0,25...4,0 m³/h, PN16
• VXP47.. – zawory trójdrogowe, kvs 0,25...4,0 m³/h, PN16
• VMP47.. – zawory trójdrogowe z obejściem, kvs 0,25...2,5 m³/h, PN16

Przy zastosowaniu adaptera AL100 siłownik SSP31 może być używany również z zaworami:

• 2W..K.. – zawory przelotowe, kvs 0,6...2,5 m³/h
• 3W.. – zawory trójdrogowe, kvs 0,6...4,0 m³/h
• 4W.. – zawory trójdrogowe z obejściem, kvs 0,6...2,5 m³/h

Siłownik może również współpracować z zaworami innych producentów, pod warunkiem spełnienia następujących wymagań:

• przyłącze zaworu M30 x 1,5,
• wymagana siła przełączenia zaworu F ≤ 160 N,
• wymiar x (zawór całkowicie otwarty) x > 9,0 mm,
• wymiar y (zawór całkowicie zamknięty) y ≤ 14,5 mm.

Funkcje i działanie

Sterowanie 3-stawne

Siłownik SSP31 przetwarza sygnały 3-stawne regulatora na liniowy ruch trzpienia, który bezpośrednio porusza trzpieniem zaworu (opis dla zaworów normalnie zamkniętych – N.Z.):

• Napięcie na zacisku Y1: trzpień siłownika wysuwa się – następuje otwieranie zaworu.
• Napięcie na zacisku Y2: trzpień siłownika chowa się – następuje zamykanie zaworu.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje bieżącą pozycję (zawór pozostaje w aktualnym położeniu).
• Przy braku zasilania z sieci: siłownik pozostaje w swoim aktualnym położeniu.

Właściwości konstrukcyjne

• Automatyczna identyfikacja skoku zaworu – siłownik dopasowuje się do rzeczywistego skoku współpracującego zaworu w dopuszczalnym zakresie (do 5,5 mm).
• Bezobsługowa przekładnia zabezpieczona przed zablokowaniem.
• Wyłącznik przeciążeniowy oraz wyłączniki krańcowe chronią siłownik i zawór w pozycjach skrajnych oraz przy przeciążeniu.
• Zmniejszony pobór mocy w stanie utrzymywania pozycji ogranicza zużycie energii.
• Wizualny wskaźnik położenia na obudowie (pozycja 0 – zawór zamknięty, pozycja 1 – zawór otwarty) ułatwia kontrolę stanu zaworu na miejscu.
• Obudowa z tworzywa sztucznego o stopniu ochrony IP40 (przy montażu od pozycji pionowej do poziomej).

Sterowanie ręczne i wskazanie położenia

• Siłownik wyposażony jest w sterowanie ręczne realizowane przy pomocy klucza imbusowego 3 mm, umożliwiające ustawienie dowolnej pozycji pomiędzy 0 i 1.
• Pozycja zaworu jest odczytywana na wbudowanym wskaźniku położenia:
  • pozycja 0 – zawór zamknięty,
  • pozycja 1 – zawór otwarty.
• Sygnał sterujący z regulatora ma wyższy priorytet niż ustawienie ręczne – przy aktywnym sterowaniu siłownik podąża za sygnałem regulatora.
• Aby utrzymać ręcznie ustawioną pozycję, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające oraz sygnał sterujący.

Podłączenie elektryczne i okablowanie

• Zasilanie: 230 V AC, 50/60 Hz, zabezpieczenie obwodu zasilającego bezpiecznikiem 2 A (szybkiego działania).
• Standardowy kabel siłownika: 1,5 m, 3‑żyłowy, wykonany wg EN 60320 / IEC 60227, zakończony wtyczką do gniazda w siłowniku.
• Opcjonalne kable podłączeniowe (230 V AC, 3-stawne):
  • ASY3L25 – długość 2,5 m, przekrój żyły 0,75 mm²,
  • ASY3L45 – długość 4,5 m, przekrój żyły 0,75 mm².
• Kolory żył kabla (230 V AC, 3-stawne):
  • biały (Y2): sygnał sterujący ZAMKNIJ,
  • czarny (Y1): sygnał sterujący OTWÓRZ,
  • niebieski (N): przewód neutralny.
• Akcesoria: śruba mocująca ASY98 do dodatkowego zabezpieczenia wtyczki kabla w gnieździe siłownika.
• Podłączenie elektryczne musi być wykonane zgodnie z obowiązującymi przepisami i wymaganiami bezpieczeństwa osób i mienia.
• Kabel przyłączeniowy siłownika może stykać się z rozgrzanym korpusem zaworu, jeżeli jego temperatura nie przekracza 80 °C.

Dane techniczne

• Napięcie zasilania: 230 V AC ±15%, 50/60 Hz
• Maksymalny pobór mocy: 6 VA
• Sygnał sterujący: 3-stawny
• Możliwa praca równoległa: maks. 6 siłowników SSP31 na jedno wyjście regulatora (przy odpowiedniej obciążalności wyjścia)
• Skok nominalny: 2,5 mm (maksymalny skok 5,5 mm)
• Czas przebiegu dla skoku 2,5 mm: 150 s (przy 50 Hz)
• Szybkość pozycjonowania: ok. 60 s/mm
• Siła nominalna: 160 N
• Dopuszczalna temperatura czynnika w zaworze: 1...110 °C
• Przyłącze do zaworu: nakrętka łącząca M30 x 1,5
• Stopień ochrony obudowy: IP40 (pozycja montażowa od pionowej do poziomej)
• Klasa bezpieczeństwa wg EN 60730: II
• Poziom zanieczyszczeń: klasa 2 (EN 60730)
• Zgodność elektromagnetyczna: do stosowania w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym
• Standard produktu: EN 60730-x
• Zgodność EU (CE): A5W90000902
• Zgodność RCM: A5W90000927_A
• Zgodność EAC: Euroazjatycka zgodność
• Deklaracja środowiskowa produktu: CE1E4864en01 (informacje m.in. o zgodności z RoHS, składzie materiałowym i utylizacji)
• Warunki pracy (klasa 3K3 wg EN 60721-3-3): temperatura otoczenia +1...+50 °C, wilgotność 5...85% r.h.
• Warunki transportu (klasa 2K3 wg EN 60721-3-2): temperatura -25...+70 °C, wilgotność < 95% r.h.
• Warunki składowania (klasa 1K3 wg EN 60721-3-1): temperatura -5...+50 °C, wilgotność 5...95% r.h.
• Materiał obudowy: tworzywo sztuczne (podstawa RAL 7035, pokrywa RAL 9003)
• Masa: ok. 0,35 kg

Montaż

• Montaż bezpośrednio na zaworze za pomocą nakrętki łączącej M30 x 1,5 – bez użycia narzędzi i bez konieczności wykonywania dodatkowych nastaw.
• Przed montażem siłownik powinien znajdować się w położeniu 0 (zawór zamknięty), a napięcie zasilające musi być odłączone.
• Siłownik należy nasunąć na trzpień zaworu i ręcznie dokręcić nakrętkę łączącą; nie stosować kluczy ani innych narzędzi.
• Należy unikać bocznych sił i naprężeń przenoszonych przez kabel na obudowę siłownika.
• Dopuszczalna pozycja montażowa: od pionowej do poziomej (z zachowaniem wymagań dla stopnia ochrony IP40).
• Przy stosowaniu z zaworami serii 2W.., 3W.., 4W.. wymagany jest adapter AL100.

Konserwacja i eksploatacja

• Siłownik SSP31 jest urządzeniem bezobsługowym; przekładnia nie wymaga smarowania.
• Podczas prac serwisowych przy instalacji należy wyłączyć napięcie zasilające i w razie potrzeby odłączyć przewody od siłownika.
• Siłownik może być uruchamiany wyłącznie po prawidłowym zamontowaniu na zaworze.
• Urządzenie nie jest przeznaczone do naprawy – w razie uszkodzenia należy wymienić cały siłownik.
• Utylizacja powinna odbywać się jako złomowanie zużytego sprzętu elektrycznego zgodnie z wymaganiami prawnymi (m.in. Dyrektywa 2012/19/EU).

Podsumowanie

Siemens SSP31 to solidny, elektromechaniczny siłownik zaworu o sile 160 N z 3-stawnym sterowaniem 230 V AC, przeznaczony do zaworów serii VVP47.., VXP47.., VMP47.. oraz – przy użyciu adaptera AL100 – do zaworów 2W.., 3W.., 4W... Automatyczna identyfikacja skoku zaworu, wbudowane sterowanie ręczne, wyłącznik przeciążeniowy i prosty montaż bez użycia narzędzi, w połączeniu z opcjonalnymi kablami przyłączeniowymi, czynią z modelu SSP31 nowoczesne i wygodne rozwiązanie do precyzyjnej regulacji przepływu wody w systemach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Siłownik elektromechaniczny zasilany napięciem 230 V AC. Podłączenie elektryczne musi być wykonywane zgodnie z lokalnymi przepisami oraz schematem połączeń producenta.
• Montaż, podłączenie, uruchomienie i serwis wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz wymaganiami bezpieczeństwa osób i mienia.
• Przed montażem, podłączeniem lub czynnościami serwisowymi należy wyłączyć napięcie zasilające; w razie potrzeby odłączyć przewody elektryczne od zacisków.
• Siłownik może być uruchamiany wyłącznie po prawidłowym zamontowaniu na zaworze.
• Podczas montażu siłownik musi być ustawiony w położeniu 0 i pozostawać bez napięcia zasilającego.
• Siłownik należy montować bezpośrednio na kompatybilnym zaworze za pomocą nakrętki łączącej, dokręcanej ręcznie. Nie używać do montażu narzędzi, takich jak klucze.
• Należy unikać działania bocznych sił i naprężeń na zamontowany siłownik oraz na kabel przyłączeniowy.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej przez producenta. Stopień ochrony obudowy IP40 dotyczy pozycji od pionowej do poziomej.
• Przestrzegać dopuszczalnej temperatury czynnika w podłączonym zaworze 1...110 °C. Kabel przyłączeniowy może stykać się z korpusem zaworu tylko wtedy, gdy temperatura korpusu nie przekracza 80 °C.
• Urządzenie jest przeznaczone do pracy w temperaturze otoczenia od +1 do +50 °C. Nie używać poza zakresem warunków środowiskowych określonych przez producenta.
• Obwód zasilania powinien być zabezpieczony bezpiecznikiem 2 A szybkiego działania.
• Urządzenie ma klasę bezpieczeństwa II zgodnie z EN 60730.
• Sterowanie ręczne wykonywać wyłącznie kluczem imbusowym 3 mm. Aby utrzymać ręcznie ustawione położenie, należy odłączyć kabel przyłączeniowy lub wyłączyć zasilanie i sygnał sterujący.
• Siłownik jest urządzeniem bezobsługowym i nie podlega naprawie; w przypadku uszkodzenia należy wymienić go w całości.
• Produkt stosować wyłącznie z zaworami wskazanymi przez producenta jako kompatybilne. Użycie z nieprzewidzianymi zaworami może powodować nieprawidłowe działanie urządzenia.
