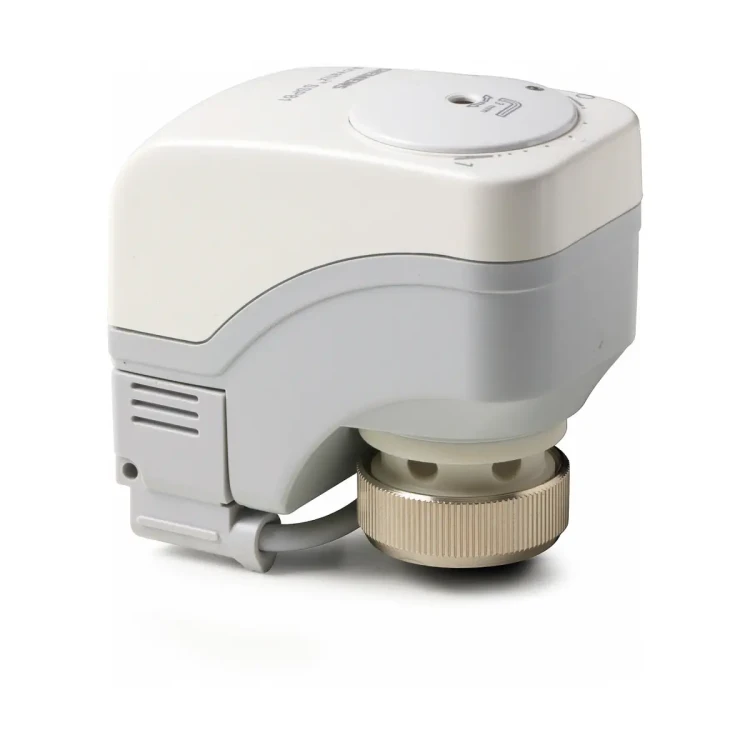

SSP81 Siłownik elektryczny, 2,5..5,5 [mm], 160 [N], 3-stawne, 24 [V] AC, 150 [s], kabel 1,5 [m]

SSP81 to kompaktowy siłownik elektromechaniczny o sile 160 N, zasilany z sieci AC 24 V i sterowany sygnałem 3-stawnym, przeznaczony do współpracy z zaworami regulacyjnymi VVP47.., VXP47.. i VMP47.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik ma automatyczną identyfikację skoku zaworu, jest dostarczany z kablem podłączeniowym 1,5 m z wtyczką i umożliwia równoległą pracę wielu napędów, co ułatwia sterowanie większą liczbą stref.

Najważniejsze cechy

• Producent: Siemens
• Model: SSP81
• Typ: siłownik elektromechaniczny do zaworów regulacyjnych V..P47..
• Zastosowanie: regulacja wody grzewczej i chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Napięcie zasilania: AC 24 V ±20%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 160 N
• Skok nominalny zaworu: 2,5 mm (maks. 5,5 mm)
• Czas przebiegu skoku 2,5 mm (50 Hz): ok. 150 s
• Szybkość pozycjonowania: ok. 60 s/mm
• Automatyczna identyfikacja skoku zaworu – dostosowanie do współpracującego zaworu
• Wyłącznik przeciążeniowy i krańcowy – zabezpieczenie napędu i zaworu
• Bezobsługowa przekładnia zabezpieczona przed zblokowaniem
• Sterowanie ręczne i wskazanie położenia 0 / 1 na obudowie
• Montaż bezpośredni na zaworze za pomocą nakrętki łączącej M30 x 1,5 (bez narzędzi)
• Podstawowy kabel podłączeniowy: 1,5 m, 3-żyłowy, z wtyczką
• Opcjonalne kable: 2,5 m i 4,5 m, również w wersji bezhalogenowej (ASY8L25, ASY8L45, ASY8L45HF)
• Możliwość równoległego podłączenia: do 24 siłowników SSP81 (przy odpowiedniej obciążalności wyjścia regulatora)
• Stopień ochrony obudowy: IP40 (pozycja od pionowej do poziomej)
• Certyfikaty: CE, RCM, EAC, UL 873, cUL (C22.2 No. 24)
• Kolor obudowy: podstawa – RAL 7035 jasno-szary, pokrywa – RAL 9003 biały
• Masa: ok. 0,35 kg

Zastosowanie

Siłownik SSP81 przeznaczony jest do sterowania przepływem wody grzewczej i chłodniczej w instalacjach HVAC po stronie wodnej. Współpracuje z następującymi zaworami Siemens:

• VVP47.. – zawory przelotowe, kvs 0,25...4,0 m³/h, PN16
• VXP47.. – zawory trójdrogowe, kvs 0,25...4,0 m³/h, PN16
• VMP47.. – zawory trójdrogowe z obejściem, kvs 0,25...2,5 m³/h, PN16

Za pomocą adaptera AL100 siłownik może być stosowany także z zaworami:

• 2W..K.. – zawory przelotowe, kvs 0,6...2,5 m³/h
• 3W.. – zawory trójdrogowe, kvs 0,6...4,0 m³/h
• 4W.. – zawory trójdrogowe z obejściem, kvs 0,6...2,5 m³/h

Możliwa jest także współpraca z zaworami innych producentów, pod warunkiem że spełniają one wymagania:

• przyłącze zaworu: M30 x 1,5
• siła przełączenia zaworu: F ≤ 160 N
• wymiar x (zawór otwarty): x > 9,0 mm
• wymiar y (zawór zamknięty): y ≤ 14,5 mm

Funkcje i działanie

Sterowanie 3-stawne

Siłownik SSP81 przekształca sygnał 3-stawny z regulatora na liniowy ruch trzpienia zaworu. Działanie opisano dla zaworów normalnie zamkniętych (N.Z.), czyli całkowicie zamkniętych bez siłownika:

• Napięcie na Y1 (OTWÓRZ): trzpień siłownika wysuwa się – zawór otwiera się.
• Napięcie na Y2 (ZAMKNIJ): trzpień siłownika chowa się – zawór zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie (brak sprężyny powrotnej – położenie pozostaje stałe przy zaniku zasilania).

Automatyczna identyfikacja skoku i zabezpieczenia

• Automatyczna identyfikacja skoku zaworu pozwala siłownikowi dopasować się do faktycznego skoku współpracującego zaworu w dopuszczalnym zakresie.
• Wyłącznik przeciążeniowy chroni napęd i zawór przed uszkodzeniem w przypadku przeciążenia lub zablokowania trzpienia.
• Wyłączniki krańcowe ograniczają ruch w położeniach skrajnych.
• Zmniejszony pobór mocy w stanie podtrzymania ogranicza zużycie energii, gdy siłownik utrzymuje ustaloną pozycję.
• Bezobsługowa przekładnia zabezpieczona jest przed zblokowaniem, co zwiększa niezawodność i wydłuża żywotność urządzenia.

Sterowanie ręczne i wskazanie położenia

• Możliwość ręcznego ustawiania położenia pomiędzy 0 i 1 za pomocą klucza imbusowego 3 mm.
• Aby utrzymać ręcznie ustawioną pozycję, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący.
• Wskaźnik położenia na obudowie:
  • pozycja 0 – zawór zamknięty,
  • pozycja 1 – zawór otwarty.

Praca równoległa

• Możliwa jest równoległa praca do 24 siłowników SSP81 sterowanych z jednego wyjścia regulatora, o ile zapewniona jest wystarczająca obciążalność prądowa tego wyjścia.

Podłączenie elektryczne i okablowanie

• Napięcie zasilające: AC 24 V ±20%, 50/60 Hz
• Podstawowy kabel przyłączeniowy: 1,5 m, 3-żyłowy, wg EN 60320 / IEC 60227, z wtyczką.
• Przekrój przewodów (wtyki ASY99 / kable opcjonalne): 0,5…0,75 mm², średnica zewnętrzna przewodu < 5 mm.
• Opcjonalne kable ASY8L.. (dla 24 V AC, 3-stawne):
  • ASY8L25: kabel podłączeniowy 2,5 m
  • ASY8L45: kabel podłączeniowy 4,5 m
  • ASY8L45HF: kabel podłączeniowy 4,5 m, bezhalogenowy, VDE 0207-24
• Wtyk z zaciskami podłączeniowymi ASY99 – umożliwia zastosowanie specjalnych długości przewodów do siłowników SSP81 (dostarczany z instrukcją montażu).
• Kolory żył kabli 24 V AC (ASY8L..):
  • pomarańczowy – Y2, sygnał sterujący ZAMKNIJ (24 V AC)
  • fioletowy – Y1, sygnał sterujący OTWÓRZ (24 V AC)
  • czerwony – N, potencjał systemowy 24 V AC
• Bezpiecznik kabla zasilającego: 2 A (szybkiego działania).
• Podłączenie musi być wykonane zgodnie z lokalnymi przepisami oraz schematem połączeń producenta.

Dane techniczne

• Model: SSP81
• Rodzaj siłownika: elektromechaniczny, bez sprężyny powrotnej
• Napięcie zasilające: 24 V AC ±20%
• Częstotliwość: 50/60 Hz
• Maksymalny pobór mocy: 0,8 VA
• Sygnał sterujący: 3-stawny
• Skok nominalny: 2,5 mm (maksymalny 5,5 mm)
• Siła nominalna: 160 N
• Czas przebiegu: ok. 150 s dla skoku 2,5 mm (50 Hz)
• Szybkość pozycjonowania: ok. 60 s/mm
• Dopuszczalna temperatura medium w zaworze: 1...110 °C
• Stopień ochrony obudowy: IP40 (pozycja montażowa od pionowej do poziomej), wg EN 60529
• Klasa bezpieczeństwa (EN 60730): III
• Poziom zanieczyszczeń: klasa 2 (EN 60730)
• Warunki otoczenia – praca: klasa 3K3 wg EN 60721-3-3, temperatura +1...+50 °C, wilgotność 5...85% r.h.
• Warunki otoczenia – transport: klasa 2K3 wg EN 60721-3-2, temperatura -25...+70 °C, wilgotność < 95% r.h.
• Warunki otoczenia – składowanie: klasa 1K3 wg EN 60721-3-1, temperatura -5...+50 °C, wilgotność 5...95% r.h.
• Przyłącze do zaworu: nakrętka łącząca M30 x 1,5 mm
• Wymiary: kompaktowa obudowa – patrz rysunek wymiarowy producenta (ok. 83 x 72 x 77 mm, gwint M30 x 1,5)
• Masa: ok. 0,35 kg
• Obudowa: tworzywo sztuczne, podstawa RAL 7035, pokrywa RAL 9003
• Zgodność z normami: EN 60730-x (standard produktu), EMC do zastosowań w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym
• Certyfikaty: EU (CE), RCM, EAC, UL 873, cUL (C22.2 No. 24)

Montaż

• Montaż bezpośredni na zaworach VVP47.., VXP47.., VMP47.. za pomocą nakrętki łączącej M30 x 1,5 – bez użycia narzędzi.
• Przed montażem siłownik musi być ustawiony w położeniu 0 (zawór zamknięty), bez podanego napięcia zasilającego.
• Procedura montażu:
  • nałożyć siłownik na trzpień zaworu,
  • ręcznie dokręcić nakrętkę łączącą M30 x 1,5 (nie używać kluczy),
  • unikać bocznych sił i naprężeń od przewodu na korpus siłownika.
• Przy współpracy z zaworami 2W.., 3W.. i 4W.. wymagane jest zastosowanie adaptera AL100.
• Przewód przyłączeniowy może stykać się z rozgrzanym korpusem zaworu, pod warunkiem, że temperatura korpusu nie przekracza 80 °C.
• Po montażu, podczas uruchamiania instalacji, należy sprawdzić poprawność okablowania oraz kierunki ruchu siłownika (OTWÓRZ/ZAMKNIJ).

Konserwacja i serwis

• Siłownik SSP81 jest urządzeniem bezobsługowym.
• Podczas prac serwisowych instalacji:
  • należy wyłączyć napięcie zasilające (np. odłączyć wtyczkę),
  • w razie potrzeby odłączyć przewody od zacisków/wtyku.
• Siłowniki SSP81 nie podlegają naprawie – w przypadku uszkodzenia należy wymienić cały napęd.
• Utylizacja zgodnie z Dyrektywą 2012/19/EU – jako zużyty sprzęt elektroniczny, nie razem z odpadami komunalnymi.

Podsumowanie

Siemens SSP81 to niskonapięciowy siłownik elektromechaniczny AC 24 V z 3-stawnym sterowaniem i siłą 160 N, zaprojektowany do zaworów serii VVP47.., VXP47.., VMP47.. oraz – z adapterem – 2W.., 3W.., 4W... Automatyczna identyfikacja skoku zaworu, bezobsługowa przekładnia, wbudowane zabezpieczenia przeciążeniowe, możliwość ręcznego przestawiania oraz elastyczne opcje okablowania (w tym kable bezhalogenowe) sprawiają, że SSP81 jest niezawodnym i wygodnym w montażu rozwiązaniem do precyzyjnej regulacji obiegów grzewczych i chłodniczych w nowoczesnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Siłownik SSP81 posiada zatwierdzenie UL i cUL.
• Urządzenie elektryczne niskonapięciowe, zasilanie 24 V AC. Podłączenie elektryczne musi być wykonywane zgodnie z lokalnymi przepisami oraz dokumentacją producenta.
• Urządzenie należy zasilać wyłącznie napięciem 24 V AC, z zachowaniem dopuszczalnej tolerancji napięcia określonej przez producenta. Nieprawidłowe zasilanie lub błędne okablowanie może spowodować nieprawidłową pracę urządzenia lub uszkodzenie instalacji.
• Przed montażem, podłączeniem lub czynnościami serwisowymi należy wyłączyć napięcie zasilające. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Montaż siłownika należy wykonywać wyłącznie na kompatybilnym zaworze i zgodnie z dokumentacją producenta. Siłownik może być uruchamiany tylko po prawidłowym zamontowaniu na zaworze.
• Podczas montażu siłownik musi być ustawiony w położeniu 0 i pozostawać bez napięcia zasilającego. Siłownik należy założyć na zawór i ręcznie przykręcić nakrętkę łączącą; nie używać do tego narzędzi, takich jak klucze.
• Należy unikać bocznych sił i naprężeń działających na zamontowany siłownik oraz kabel przyłączeniowy.
• Przestrzegać dopuszczalnych temperatur pracy. Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...110 °C. Kabel przyłączeniowy może stykać się z korpusem zaworu wyłącznie wtedy, gdy temperatura korpusu zaworu nie przekracza 80 °C.
• Urządzenie przeznaczone jest do stosowania w położeniu od pionowego do poziomego, ze stopniem ochrony obudowy IP40. Nie stosować w warunkach przekraczających parametry środowiskowe podane przez producenta.
• Podczas uruchomienia należy sprawdzić prawidłowość okablowania i działanie siłownika.
• Sterowanie ręczne wykonywać wyłącznie zgodnie z dokumentacją producenta, przy użyciu klucza imbusowego 3 mm. Aby utrzymać ręcznie ustawione położenie, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący.
• Siłownik jest urządzeniem bezobsługowym i nie podlega naprawie. W przypadku uszkodzenia należy wymienić całe urządzenie.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
