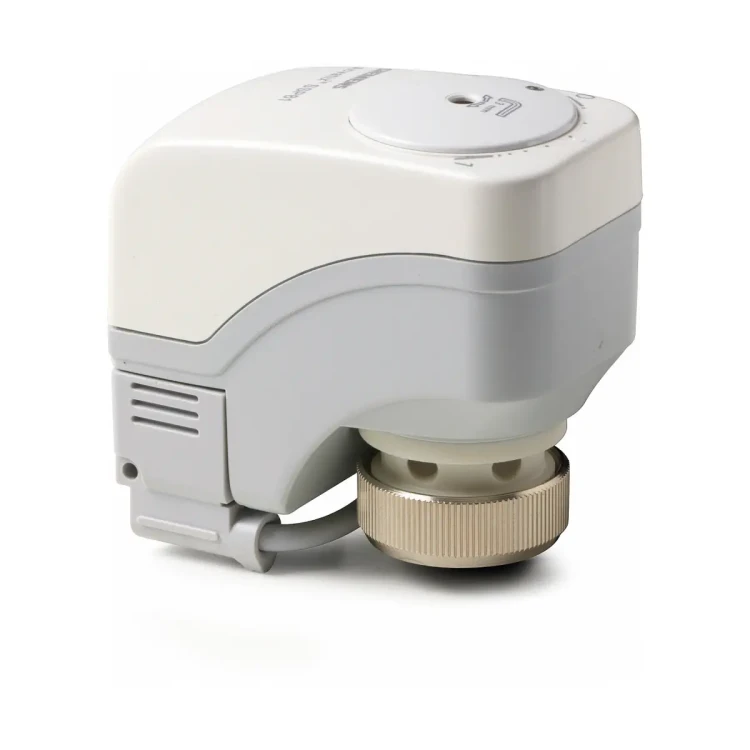

SSP81.04 Siłownik elektryczny, 2,5..5,5 [mm], 160 [N], 3-stawne, 24 [V] AC, 43 [s], kabel 1,5 [m]

SSP81.04 to elektromechaniczny siłownik serii ACVATIX firmy Siemens, przeznaczony do współpracy z zaworami regulacyjnymi VVP47.., VXP47.. i VMP47.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zasilany napięciem 24 V AC i sterowany sygnałem 3‑stawnym, zapewnia siłę nominalną 160 N oraz skok 2,5 mm (maks. 5,5 mm), przy czasie przebiegu 43 s dla pełnego skoku przy 50 Hz. Siłownik montowany jest bezpośrednio na zaworze za pomocą nakrętki łączącej M30 x 1,5, bez użycia narzędzi, i wyposażony w kabel przyłączeniowy o długości 1,5 m z wtyczką.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SSP81.04
• Typ urządzenia: siłownik elektromechaniczny do zaworów regulacyjnych V..P47..
• Zastosowanie: regulacja wody grzewczej i wody chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Współpracujące zawory Siemens: VVP47.. (zawory przelotowe), VXP47.. (zawory trójdrogowe), VMP47.. (zawory trójdrogowe z obejściem); z adapterem AL100 również 2W..K.., 3W.. i 4W..
• Napięcie zasilające: 24 V AC ±20%, 50/60 Hz
• Sygnał sterujący: 3‑stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Czas przebiegu dla skoku 2,5 mm (50 Hz): 43 s
• Skok nominalny: 2,5 mm (maks. 5,5 mm)
• Siła nominalna: 160 N
• Szybkość pozycjonowania: 17,2 s/mm
• Automatyczna identyfikacja skoku zaworu
• Sterowanie ręczne kluczem imbusowym 3 mm oraz wskazanie położenia (0 – zawór zamknięty, 1 – zawór otwarty)
• Bezobsługowa przekładnia zabezpieczona przed zblokowaniem
• Wyłącznik przeciążeniowy oraz wyłączniki pozycji krańcowych
• Zmniejszony pobór mocy w stanie utrzymywania pozycji
• Montaż bezpośredni na zaworze za pomocą nakrętki łączącej M30 x 1,5, bez użycia narzędzi
• Możliwość równoległego podłączenia: do 24 siłowników SSP81.. (przy odpowiedniej obciążalności wyjścia regulatora)
• Stopień ochrony obudowy: IP40 (pozycja montażowa od pionowej do poziomej)
• Klasa bezpieczeństwa: III wg EN 60730
• Kolor obudowy: podstawa RAL 7035 (jasnoszary), pokrywa RAL 9003 (biały)
• Masa: ok. 0,35 kg

Zastosowanie

Siłownik SSP81.04 przeznaczony jest do sterowania zaworami Siemens typu V..P47.. stosowanymi do regulacji przepływu wody grzewczej i wody chłodniczej w instalacjach:

• grzewczych,
• wentylacyjnych,
• klimatyzacyjnych.

Współpracuje w szczególności z zaworami:

• VVP47.. – zawory przelotowe, kvs 0,25...4,0, PN16
• VXP47.. – zawory trójdrogowe, kvs 0,25...4,0, PN16
• VMP47.. – zawory trójdrogowe z obejściem, kvs 0,25...2,5, PN16

Z zastosowaniem adaptera montażowego AL100 siłownik może być użyty także na zaworach:

• 2W..K.. – zawory przelotowe, kvs 0,6...2,5
• 3W.. – zawory trójdrogowe, kvs 0,6...4,0
• 4W.. – zawory trójdrogowe z obejściem, kvs 0,6...2,5

Siłownik może współpracować również z zaworami innych producentów, o ile spełniają wymagania:

• przyłącze zaworu M30 x 1,5,
• wymagana siła przełączenia F ≤ 160 N,
• wymiar x (zawór otwarty) > 9,0 mm,
• wymiar y (zawór zamknięty) ≤ 14,5 mm.

Stosowanie siłowników SSP.. z zaworami innych producentów może powodować utratę gwarancji producenta.

Funkcje i działanie

Sterowanie 3‑stawne

Siłownik SSP81.04 sterowany jest sygnałem 3‑stawnym. Ruch siłownika przenoszony jest na trzpień zaworu, który – dla zaworów typu V..P47.. – w stanie bez siłownika jest całkowicie zamknięty (zawory normalnie zamknięte, N.Z.).

• Napięcie na Y1: trzpień siłownika wysuwa się – otwieranie zaworu.
• Napięcie na Y2: trzpień siłownika chowa się – zamykanie zaworu.
• Brak napięcia na Y1 i Y2: siłownik pozostaje w swojej bieżącej pozycji.

Przy braku napięcia zasilającego siłownik utrzymuje aktualne położenie zaworu.

Konstrukcja i zabezpieczenia

• Obudowa wykonana z tworzywa sztucznego.
• Bezobsługowa przekładnia zabezpieczona przed zblokowaniem.
• Wyłącznik przeciążeniowy oraz wyłączniki pozycji krańcowych chronią napęd i zawór.
• Zmniejszony pobór mocy w stanie utrzymywania pozycji.
• Stopień ochrony: IP40 wg EN 60529 (pozycja montażowa od pionowej do poziomej).
• Siłownik spełnia wymagania normy EN 60730‑x oraz posiada certyfikaty UL 873 i cUL (C22.2 No. 24), a także oznakowanie CE, RCM i EAC.
• Zgodność elektromagnetyczna umożliwia stosowanie urządzenia w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym.

Sterowanie ręczne i wskazanie położenia

• Ręczna zmiana położenia siłownika odbywa się przy pomocy klucza imbusowego 3 mm w zakresie od pozycji 0 do 1.
• Pozycja 0: zawór całkowicie zamknięty.
• Pozycja 1: zawór całkowicie otwarty.
• Aktualne położenie widoczne jest na mechanicznym wskazniku położenia na obudowie siłownika.
• Sygnał sterujący z regulatora ma wyższy priorytet niż ręczne ustawienie położenia.
• Aby utrzymać ręcznie ustawioną pozycję, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC ±20%, 50/60 Hz
• Maksymalny pobór mocy: 0,8 VA
• Bezpiecznik kabla zasilającego: 2 A (szybkiego działania)
• Przewód przyłączeniowy siłownika: fabryczny kabel 3‑żyłowy o długości 1,5 m, wykonany wg EN 60320 / IEC 60227.
• Funkcja żył (SSP81..): Y1 – sygnał sterujący OTWÓRZ (24 V AC), Y2 – sygnał sterujący ZAMKNIJ (24 V AC), N / G – potencjał systemowy 24 V AC.
• Opcjonalne kable podłączeniowe ASY8L.. (24 V AC, 3‑stawne):
  • ASY8L25: kabel 2,5 m, przekrój żył 0,5 mm²
  • ASY8L45: kabel 4,5 m, przekrój żył 0,5 mm²
  • ASY8L45HF: kabel 4,5 m, bezhalogenowy wg VDE 0207‑24
• Wtyk ASY99: wtyk z zaciskami podłączeniowymi do siłowników 3‑stawnych SSP81.., umożliwiający podłączenie standardowych przewodów (średnica kabla < 5 mm, przekrój 0,5…0,75 mm²).
• Oznaczenia przewodów w kablach ASY8L..: pomarańczowy – Y2 (ZAMKNIJ), fioletowy – Y1 (OTWÓRZ), czerwony – N / potencjał systemowy 24 V AC.
• Podłączenie elektryczne siłownika musi być wykonywane zgodnie z lokalnymi przepisami oraz schematami połączeń producenta.
• Kabel przyłączeniowy siłownika może stykać się z rozgrzanym korpusem zaworu, pod warunkiem że temperatura korpusu zaworu nie przekracza 80 °C.

Dane techniczne

• Model: SSP81.04
• Typ: siłownik elektromechaniczny 3‑stawny
• Zasilanie: 24 V AC ±20%, 50/60 Hz
• Maksymalny pobór mocy: 0,8 VA
• Sygnał sterujący: 3‑stawny (Y1 / Y2)
• Skok nominalny: 2,5 mm (maks. 5,5 mm)
• Czas przebiegu dla skoku 2,5 mm (50 Hz): 43 s
• Szybkość pozycjonowania: 17,2 s/mm
• Siła nominalna: 160 N
• Dopuszczalna temperatura czynnika w zaworze: 1…110 °C
• Dopuszczalna temperatura otoczenia (praca): +1…+50 °C (klasa 3K3 wg EN 60721‑3‑3)
• Temperatura otoczenia (transport): −25…+70 °C (klasa 2K3 wg EN 60721‑3‑2)
• Temperatura otoczenia (składowanie): −5…+50 °C (klasa 1K3 wg EN 60721‑3‑1)
• Wilgotność otoczenia (praca): 5…85 % r.h.
• Wilgotność (transport): < 95 % r.h.
• Wilgotność (składowanie): 5…95 % r.h.
• Stopień ochrony obudowy: IP40 wg EN 60529 (pozycja pionowa do poziomej)
• Klasa bezpieczeństwa: III wg EN 60730
• Poziom zanieczyszczeń: klasa 2 wg EN 60730
• Połączenie z zaworem: nakrętka łącząca M30 x 1,5
• Masa: ok. 0,35 kg
• Kolor obudowy: podstawa RAL 7035 (jasnoszary), pokrywa RAL 9003 (biały)
• Norma produktu: EN 60730‑x
• Zgodność elektromagnetyczna: do stosowania w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym
• Certyfikaty: CE, RCM, EAC, UL 873, cUL (C22.2 No. 24)

Montaż

• Montaż bezpośrednio na zaworach VVP47.., VXP47.., VMP47.. za pomocą nakrętki łączącej M30 x 1,5 – bez użycia narzędzi.
• Przed montażem siłownik musi być ustawiony w położeniu 0 (zawór zamknięty) i nie może być pod napięciem.
• Procedura montażu:
  • nałożyć siłownik na zawór,
  • ręcznie przykręcić nakrętkę łączącą, bez używania kluczy,
  • unikać bocznych sił i naprężeń (szczególnie od przewodu) działających na siłownik.
• Dopuszczalna pozycja montażowa: od pionowej do poziomej (90°).
• Przy modernizacji istniejących instalacji siłownik może być montowany na zaworach 2W.., 3W.. i 4W.. z wykorzystaniem adaptera AL100.
• Podczas uruchomienia należy sprawdzić okablowanie i kierunek ruchu:
  • ruch z pozycji 0 do 1 (wysuw trzpienia) – otwieranie zaworu,
  • ruch z pozycji 1 do 0 (chowanie trzpienia) – zamykanie zaworu.
• Siłownik jest urządzeniem bezobsługowym; prace serwisowe przy instalacji należy wykonywać przy wyłączonym napięciu zasilającym, w razie potrzeby odłączając przewody od zacisków.
• Siłowniki SSP.. nie podlegają naprawie – w przypadku uszkodzenia należy wymienić urządzenie w całości.
• Przy stosowaniu zaworów innych producentów muszą być spełnione wymagania dotyczące przyłącza M30 x 1,5, siły przełączenia F ≤ 160 N oraz wymiarów skoku (x > 9,0 mm, y ≤ 14,5 mm); użycie takich zaworów może skutkować utratą gwarancji.

Podsumowanie

Siemens SSP81.04 to elektromechaniczny siłownik 24 V AC z 3‑stawnym sterowaniem, siłą 160 N i czasem przebiegu 43 s dla skoku 2,5 mm, dedykowany do zaworów VVP47.., VXP47.. i VMP47.. w instalacjach HVAC. Automatyczna identyfikacja skoku zaworu, możliwość ręcznego przestawiania z mechanicznym wskaźnikiem położenia, bezobsługowa przekładnia z zabezpieczeniem przeciążeniowym oraz szeroka gama akcesoriów podłączeniowych (kable ASY8L.., wtyk ASY99, adapter AL100) sprawiają, że SSP81.04 jest kompletnym rozwiązaniem do niezawodnej regulacji przepływu wody grzewczej i chłodniczej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Siłownik SSP81.04 posiada zatwierdzenia UL i cUL.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie elektryczne, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi bezpieczeństwa osób i mienia.
• Urządzenie elektryczne 24 V AC, klasa bezpieczeństwa III. Przed rozpoczęciem prac montażowych lub serwisowych należy wyłączyć zasilanie.
• Siłownik może być uruchamiany wyłącznie po prawidłowym zamontowaniu na zaworze.
• Podczas montażu siłownik musi być ustawiony w położeniu 0 i nie może być pod napięciem.
• Siłownik należy montować bezpośrednio na zaworze ręcznie za pomocą nakrętki łączącej. Nie używać narzędzi, takich jak klucze, do dokręcania nakrętki.
• Należy unikać działania sił bocznych i naprężeń przewodu na zamontowany siłownik.
• Podłączenie elektryczne należy wykonać zgodnie z właściwym schematem połączeń dla modelu SSP81.04. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Wejście zasilania należy zabezpieczyć bezpiecznikiem 2 A (szybkiego działania), zgodnie z dokumentacją producenta.
• Przed uruchomieniem należy sprawdzić poprawność okablowania i działanie siłownika.
• Urządzenie należy stosować wyłącznie z kompatybilnymi zaworami wskazanymi przez producenta. W przypadku zaworów 2W.., 3W.. i 4W.. wymagane jest zastosowanie adaptera montażowego AL100.
• W przypadku stosowania z zaworami innych producentów należy zapewnić zgodność mechaniczną i parametrową zgodnie z dokumentacją producenta; niewłaściwe dopasowanie może powodować nieprawidłową pracę urządzenia.
• Należy przestrzegać dopuszczalnej temperatury czynnika w podłączonym zaworze: 1...110 °C.
• Kabel przyłączeniowy może stykać się z korpusem zaworu tylko wtedy, gdy temperatura korpusu zaworu nie przekracza 80 °C.
• Urządzenie przeznaczone jest do pracy w pozycji od pionowej do poziomej. Stopień ochrony obudowy IP40 nie zapewnia ochrony przed wodą; nie stosować w miejscach narażonych na zalanie lub bezpośrednie działanie wilgoci.
• Warunki otoczenia podczas pracy: temperatura +1...+50 °C, wilgotność 5...85 % r.h. Przekroczenie dopuszczalnych warunków może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Do sterowania ręcznego należy używać wyłącznie klucza imbusowego 3 mm. Ręcznie ustawione położenie zostanie nadpisane przez sygnał sterujący z regulatora, jeśli zasilanie pozostaje włączone.
• Podczas czynności serwisowych należy odłączyć zasilanie, a w razie potrzeby także przewody elektryczne od zacisków.
• Siłownik jest urządzeniem bezobsługowym i nie podlega naprawie; w przypadku uszkodzenia należy wymienić go w całości.
