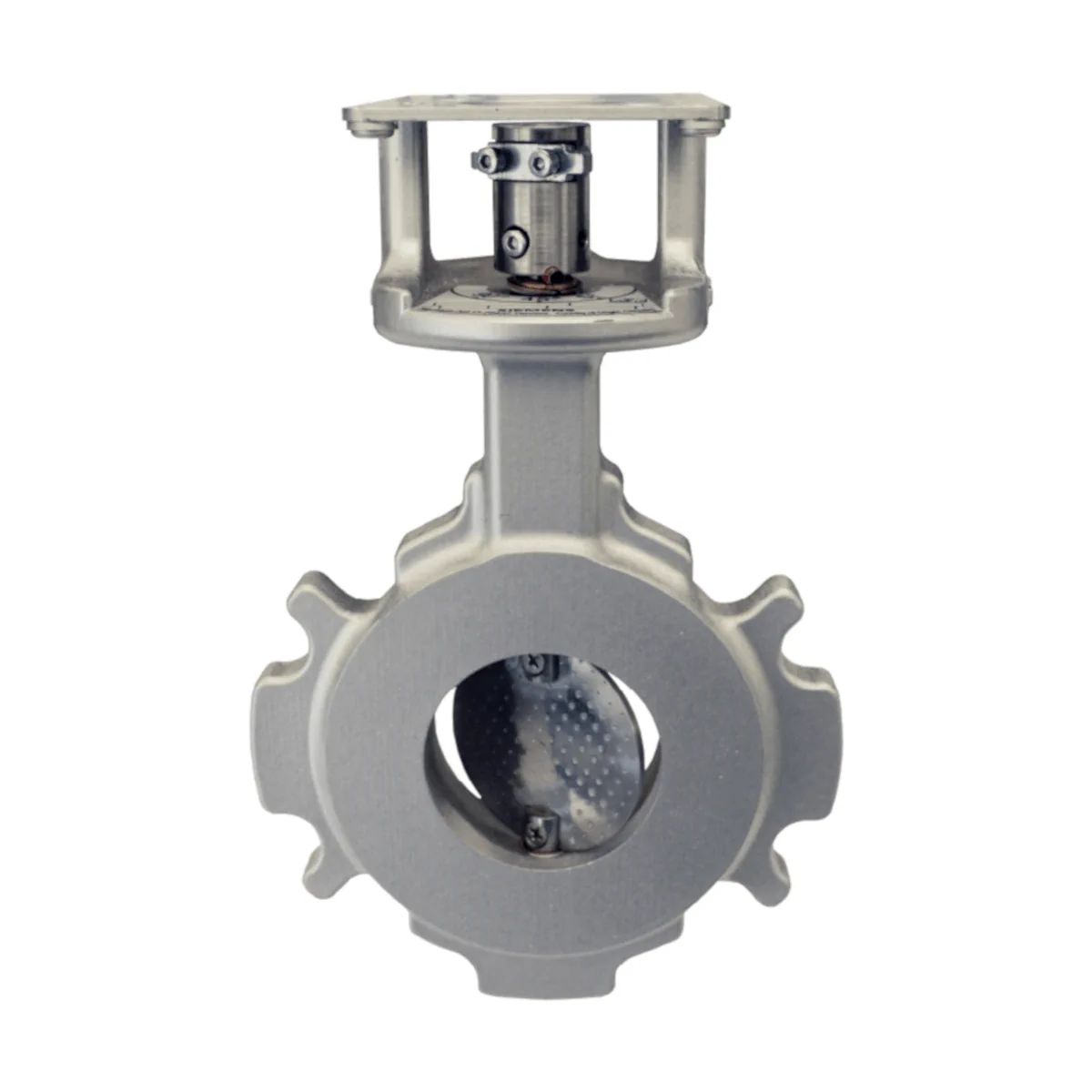

VKF11.065 Klapa do gazu, powietrza i spalin, maks. 180°C, kąt obrotu 85°, dostarczane z płytą montażową do siłowników SQM33.. SQM40.. SQM45.., DN65

VKF11.065 to zawór motylkowy Siemens w konstrukcji międzykołnierzowej, przeznaczony do montażu w instalacjach gazowych oraz w aplikacjach spalania jako armatura regulacyjna. Wersja VKF11 posiada ogranicznik mechaniczny, a dysk ma konstrukcję przylgową (pozycja ok. 5°). Zawór pracuje w efektywnym zakresie obrotu 5–85° i może być stosowany do gazów z rodziny I–III, powietrza oraz spalin (do 180°C). W komplecie znajduje się sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1.

Najważniejsze cechy

• Producent: Siemens
• Model: VKF11.065
• Nr magazynowy: S55592-G113-A100
• Typ: zawór motylkowy międzykołnierzowy do instalacji gazowych
• Średnica znamionowa: DN65 (możliwy montaż także na kołnierzu o jeden rozmiar większym: DN80)
• Efektywny kąt obrotu: 85° (efektywny zakres nastawy 5–85°)
• Medium: gazy z rodziny I–III, powietrze i spaliny
• Maks. ciśnienie wejściowe (Pmax): 270 kPa (2,7 bar)
• Przeciek (powietrze) przy Δp = 0,5 kPa: < 0,5%
• Przepływ: możliwy w obu kierunkach
• W komplecie: sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1
• Wymaganie dla siłowników: do VKF11.065 można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo

Zastosowanie

VKF11.065 jest przeznaczony do pracy w instalacjach spalania jako armatura regulacyjna, np.:

• jako zawór regulacji gazu,
• jako zawór regulacji powietrza,
• jako zawór spalin w układach recyrkulacji spalin,
• do zastosowań o dużym zakresie regulacji,
• do biogazów i gazów recyklingowych o niewielkiej agresywności.

Kompatybilne siłowniki i płyty montażowe

• SQM33 – wymagana płyta ASK33.1 (ASK33.1 jest w komplecie z zaworem)
• SQM40.xx5xxx – wymagana płyta ASK33.1 (ASK33.1 jest w komplecie z zaworem)
• SQM45.295B9 – wymagana płyta ASK33.1 (ASK33.1 jest w komplecie z zaworem)
• SQM50 (z wałkiem AGA58.5) – wymagana płyta ASK33.3 (do zamówienia osobno)
• SQN7x.xxxxx1 – wymagana płyta ASK33.5 (do zamówienia osobno)

Uwaga: do zaworów VKF11 można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo.

Funkcje i działanie

• Kierunek otwierania zaworu: obrót dysku zgodnie z ruchem wskazówek zegara (patrząc na czoło osi) powoduje zwiększenie przepływu.
• Zmniejszenie przepływu: obrót dysku przeciwnie do ruchu wskazówek zegara.
• Uruchomienie: zawór wolno uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Obsługa serwisowa: zawór bezobsługowy.

Montaż

• Rodzaj montażu: między kołnierzami wg ISO 7005-2 (PN10/PN16) oraz ANSI.
• Uszczelnienia: należy zastosować uszczelnienia kołnierza odpowiednie do danego rodzaju gazu.
• Montaż siłownika: zawór i siłownik można zmontować bezpośrednio w miejscu montażu (bez specjalnych narzędzi i regulacji).
• Moment mocowania: 50 Nm.
• Ważne warunki pracy: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Dane techniczne

• Media: gazy z rodziny I–III, powietrze i spaliny
• Dopuszczalne składniki (suche): do maks. 1% obj. H2S, do maks. 1% obj. NH3
• Maks. ciśnienie wejściowe (Pmax): 270 kPa (2,7 bar)
• Efektywny kąt obrotu: 85°
• Zalecany moment siłownika: przy niskich ciśnieniach (do 300 mbar) możliwe siłowniki 2,5 Nm lub 3 Nm; przy wysokich ciśnieniach roboczych zalecane 10 Nm
• Zakres temperatur pracy: powietrze i spaliny: -15…+180°C; gaz: -15…+60°C
• Warunki transportu / składowania: -20…+60°C; wilgotność <95% wilg. wzgl.

Materiały

• Obudowa zaworu: GGG40.3 (żeliwo z grafitem sferoidalnym wg EN 1563)
• Wał i dysk: stal nierdzewna
• Uszczelnienie wału: 2 × o-ring
• Bez metali kolorowych
• Konstrukcja dysku (VKF11): przylgowa (pozycja ok. 5°)

Wymiary i masa (VKF11.065)

• DN: DN65
• A: 30 mm
• BØ: 165 mm
• CØ: 120 mm
• E (ISO): 145 mm
• E (ASME): 139,7 mm
• ER (ISO) przy montażu w kołnierzu o jeden rozmiar większym: 160 mm
• ER (ASME) przy montażu w kołnierzu o jeden rozmiar większym: 152,4 mm
• Montaż DN65 (ISO): 4 × M16
• Montaż DN65 (ASME): 4 × 5/8
• Montaż DN80 (ISO): 8 × M16
• Montaż DN80 (ASME): 4 × 5/8
• G: 174,5 mm
• Masa: 3,4 kg

Podsumowanie

Siemens VKF11.065 to wytrzymały zawór motylkowy DN65 do instalacji gazowych i aplikacji spalania, o efektywnym zakresie regulacji 5–85°, dopuszczalnym ciśnieniu wejściowym 2,7 bar i podwyższonej szczelności (przeciek powietrza przy Δp = 0,5 kPa: < 0,5%). Konstrukcja międzykołnierzowa, możliwość montażu także na kołnierzu DN80 oraz dołączone sprzęgło do wałka D Ø10 mm i płyta ASK33.1 ułatwiają integrację zaworu z siłownikami w rozwiązaniach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii zaworów motylkowych VKF11 objętych zgodnością z Rozporządzeniem (UE) 2016/426 w sprawie urządzeń spalających paliwa gazowe oraz normami DIN EN 13611 i ISO 23550.
• Produkt należy do serii posiadającej zgodność EAC oraz UKCA.
• Zawór jest przeznaczony do montażu w instalacjach gazowych jako armatura regulacyjna wyłącznie zgodnie z dokumentacją producenta.
• Stosować wyłącznie dla medium dopuszczonego przez producenta: gazy z rodziny I–III, powietrze i spaliny, przy maks. zawartości 1% H2S i 1% NH3.
• Dla modelu VKF11.065 dopuszczalne ciśnienie robocze wynosi maks. 150 kPa (1,5 bar). Przekroczenie dopuszczalnego ciśnienia roboczego jest niedozwolone.
• Urządzenie może pracować w zakresie temperatur medium: dla gazu od -15 do +60 °C, dla powietrza i spalin od -15 do +180 °C.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia. W przeciwnym razie istnieje niebezpieczeństwo nieprawidłowego działania funkcji bezpieczeństwa.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie specjaliści o odpowiednich kwalifikacjach, z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa.
• Manipulacje lub modyfikacje produktu są zabronione.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń zewnętrznych.
• Zawór wolno uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Dla modelu VKF11.065 należy stosować wyłącznie kompatybilne siłowniki z kierunkiem obrotu w lewo, zgodnie z dokumentacją producenta.
• Podczas uruchomienia należy zapewnić prawidłowy kierunek obrotu siłownika i zaworu zgodnie z dokumentacją producenta; nieprawidłowy kierunek obrotu może spowodować błędną regulację przepływu.
• Montaż wykonywać między kołnierzami zgodnymi z ISO 7005-2 (PN10/PN16) i ANSI, z zastosowaniem uszczelnień kołnierza odpowiednich do rodzaju gazu.
• Przepływ przez zawór jest możliwy w obu kierunkach, jednak montaż i dobór elementów instalacji muszą być zgodne z dokumentacją producenta.
• Przy montażu lub wymianie należy sprawdzić szczelność instalacji.
• Do palników o małych obciążeniach ilościowych należy stosować zawory o odpowiednio małej średnicy znamionowej, zgodnie z doborem producenta.
• W przypadku przekroczenia maksymalnego dopuszczalnego ciśnienia gazu należy zastosować regulator ciśnienia.
• Produkt jest bezobsługowy; wszelkie czynności serwisowe wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Ze względu na różne materiały produkt należy zdemontować, posegregować materiałowo i zutylizować zgodnie z obowiązującymi lokalnie przepisami. Produkt nie zawiera elektroniki.
