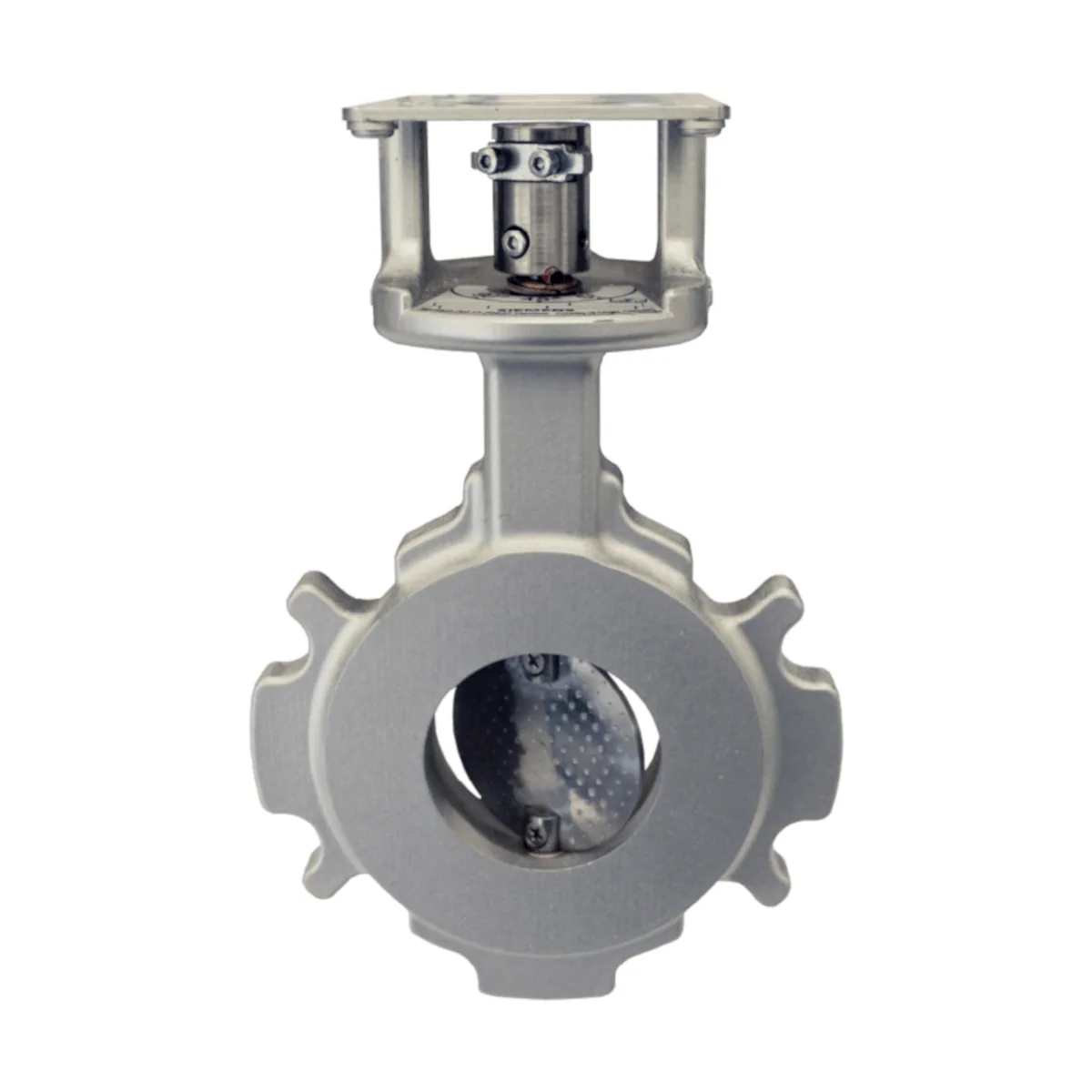

VKF11.150 Klapa do gazu, powietrza i spalin, maks. 180°C, kąt obrotu 85°, dostarczane z płytą montażową do siłowników SQM33.. SQM40.. SQM45.., DN150

VKF11.150 to zawór motylkowy Siemens w konstrukcji międzykołnierzowej, przeznaczony do montażu w instalacjach gazowych oraz układach spalania jako armatura regulacyjna (gaz, powietrze, spaliny). Model ten ma średnicę znamionową DN150 i pracuje w efektywnym zakresie nastawy 5–85°. Zawór jest przystosowany do gazów z rodziny I–III, a także do powietrza i spalin (do 180°C). W komplecie znajduje się sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1 (siłownik zamawia się osobno).

Najważniejsze cechy

• Producent: Siemens
• Model: VKF11.150
• Typ: zawór motylkowy międzykołnierzowy do instalacji gazowych
• Zastosowanie medium: gazy z rodziny I–III, powietrze i spaliny
• Maks. ciśnienie wejściowe (Pmax): 270 kPa (2,7 bar)
• Efektywny kąt obrotu: 5–85° (zawór motylkowy 85°)
• Przeciek (powietrze, Δp = 0,5 kPa): < 0,5%
• Montaż: między kołnierzami wg ISO 7005-2 (PN10/PN16) i ANSI
• Przepływ: możliwy w obu kierunkach
• W komplecie: sprzęgło do wałka D Ø10 mm i płyta montażowa ASK33.1
• Uwaga dot. doboru siłownika: do VKF11.150 można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo

Zastosowanie

VKF11.150 jest przeznaczony do instalacji spalania jako armatura regulacyjna, m.in.:

• jako zawór regulacji gazu,
• jako zawór regulacji powietrza,
• jako zawór spalin w układach recyrkulacji spalin,
• do zastosowań o dużym zakresie regulacji,
• do biogazów i gazów recyklingowych o niewielkiej agresywności.

Wykonanie i materiały

• Obudowa zaworu: GGG40.3 (żeliwo z grafitem sferoidalnym wg EN 1563)
• Wał i dysk: stal nierdzewna
• Konstrukcja dysku (VKF11): przylgowa (pozycja ok. 5°)
• Uszczelnienie wału: 2 × o-ring
• Bez metali kolorowych

Medium i warunki pracy

• Gazy: rodzina I–III, powietrze i spaliny
• Dopuszczalne domieszki (na sucho): do maks. 1% obj. H₂S oraz do maks. 1% obj. NH₃
• Temperatura pracy:
  • powietrze i spaliny: -15…+180°C
  • gaz: -15…+60°C
• Składowanie / transport: -20…+60°C, wilgotność < 95% r.h.
• Wymóg eksploatacyjny: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody

Siłowniki kompatybilne (zamawiane osobno)

Zawór VKF11.150 współpracuje z poniższymi siłownikami (wymagane zastosowanie właściwej płyty montażowej):

• SQM33 – płyta montażowa ASK33.1 (w komplecie z zaworem)
• SQM40.xx5xxx – płyta montażowa ASK33.1 (w komplecie z zaworem)
• SQM45.295B9 – płyta montażowa ASK33.1 (w komplecie z zaworem)
• SQM50 (z wałkiem AGA58.5) – wymagana płyta ASK33.3 (zamawiana osobno)
• SQN7x.xxxxx1 – wymagana płyta ASK33.5 (zamawiana osobno)

Uwaga: do zaworów VKF10/VKF11 można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo.

Montaż i uruchomienie

Montaż między kołnierzami

• Standardy kołnierzy: ISO 7005-2 (PN10/PN16) oraz ANSI
• Montaż: zawór i siłownik można zmontować bezpośrednio w miejscu montażu, bez specjalnych narzędzi i regulacji
• Uszczelnienia: stosować uszczelnienia kołnierza odpowiednie do danego rodzaju gazu
• Możliwość zwiększenia autorytetu regulacji: dopuszczalny montaż zaworu na kołnierzu o jeden rozmiar większym

Uwaga dla VKF11.150 przy montażu na DN200

• Montaż VKF11.150 na połączeniu kołnierzowym DN200 prowadzi do znacznego zmniejszenia powierzchni uszczelnienia.
• Należy zapewnić warunki montażu o niewielkiej tolerancji w zakresie osiowości oraz niewspółosiowości kątowej i równoległej oraz sprawdzić skuteczność zmniejszonego uszczelnienia na miejscu (np. poprzez zwiększenie ciśnienia próbnego).

Kierunek obrotu

• Otwieranie zaworu: zgodnie z ruchem wskazówek zegara (patrząc na czoło osi)
• Zwiększenie przepływu: obrót dysku zgodnie z ruchem wskazówek zegara
• Zmniejszenie przepływu: obrót dysku przeciwnie do ruchu wskazówek zegara

Dane techniczne

• DN: 150
• Przeciek (powietrze, Δp = 0,5 kPa): < 0,5%
• Maks. ciśnienie wejściowe (Pmax): 270 kPa (2,7 bar)
• Efektywny kąt obrotu: 5–85°
• Zalecany moment siłownika (informacyjnie):
  • przy niskich ciśnieniach (do 300 mbar): 2,5 Nm lub 3 Nm,
  • przy wysokich ciśnieniach roboczych: zalecane 10 Nm.

Wymiary i masa (VKF11.150)

• A: 40 mm
• BØ: 300 mm
• CØ: 216 mm
• E (ISO): 240 mm
• E (ASME): 241,3 mm
• ER (ISO) przy montażu w kołnierzu o 1 rozmiar większym: 295 mm
• ER (ASME) przy montażu w kołnierzu o 1 rozmiar większym: 298,5 mm
• G: 242 mm
• Masa: 9,6 kg

Informacje do zamówienia

• Typ: VKF11.150
• Nr magazynowy: S55592-G117-A100
• Uwaga: zawór motylkowy i siłownik są zamawiane oraz pakowane osobno

Podsumowanie

Siemens VKF11.150 to solidny zawór motylkowy międzykołnierzowy DN150 do regulacji przepływu gazu, powietrza i spalin w instalacjach spalania. Oferuje efektywny zakres nastawy 5–85°, niski przeciek (< 0,5% dla powietrza przy Δp = 0,5 kPa), dopuszczalne ciśnienie wejściowe 2,7 bar oraz wykonanie z materiałów odpowiednich do zastosowań gazowych. Do montażu z siłownikiem zawór dostarczany jest ze sprzęgłem D Ø10 mm i płytą ASK33.1.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega rozporządzeniu (UE) 2016/426 dotyczącym urządzeń spalających paliwa gazowe.
• Zgodność z wymaganiami wykazano na podstawie norm DIN EN 13611 oraz ISO 23550.
• Produkt posiada zgodność EAC oraz UKCA.
• Zawór motylkowy do instalacji gazowych, przeznaczony do gazów z rodziny I–III, powietrza i spalin; dla modelu VKF11.150 maksymalne ciśnienie robocze wynosi 100 kPa (1 bar).
• Urządzenie przeznaczone wyłącznie do zastosowań przemysłowych/OEM i powinno być montowane, instalowane, uruchamiane oraz serwisowane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Manipulacje, przeróbki i modyfikacje produktu są zabronione.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać ani używać, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych zewnętrznych uszkodzeń.
• Zawór wolno uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem. Do modelu VKF11.150 można stosować wyłącznie kompatybilne siłowniki z kierunkiem obrotu w lewo, zgodnie z dokumentacją producenta.
• Podczas montażu należy stosować odpowiednie uszczelnienia kołnierza dobrane do rodzaju gazu oraz montować zawór między kołnierzami zgodnie z ISO 7005-2 (PN10/PN16) lub ANSI.
• Przy uruchomieniu należy zachować prawidłowy kierunek obrotu: otwieranie zaworu następuje zgodnie z ruchem wskazówek zegara, patrząc na czoło osi zaworu; należy również zwrócić uwagę na prawidłowy kierunek obrotu siłownika.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia, ponieważ może to spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Przed ponownym uruchomieniem po montażu lub wymianie należy sprawdzić szczelność instalacji i połączeń.
• Produkt jest bezobsługowy; wszelkie czynności związane z montażem lub wymianą należy wykonywać zgodnie z dokumentacją producenta.
• Dopuszczalna temperatura medium dla modelu VKF11.150: dla powietrza i spalin od -15 do +180°C, dla gazu od -15 do +60°C. Przekroczenie dopuszczalnych parametrów pracy może prowadzić do nieprawidłowego działania urządzenia.
• W przypadku przekroczenia maksymalnego dopuszczalnego ciśnienia roboczego należy zastosować regulator ciśnienia zgodnie z dokumentacją instalacji.
• Produkt należy utylizować zgodnie z lokalnymi przepisami po wcześniejszym demontażu i segregacji materiałów. Produkt nie zawiera elektroniki.
