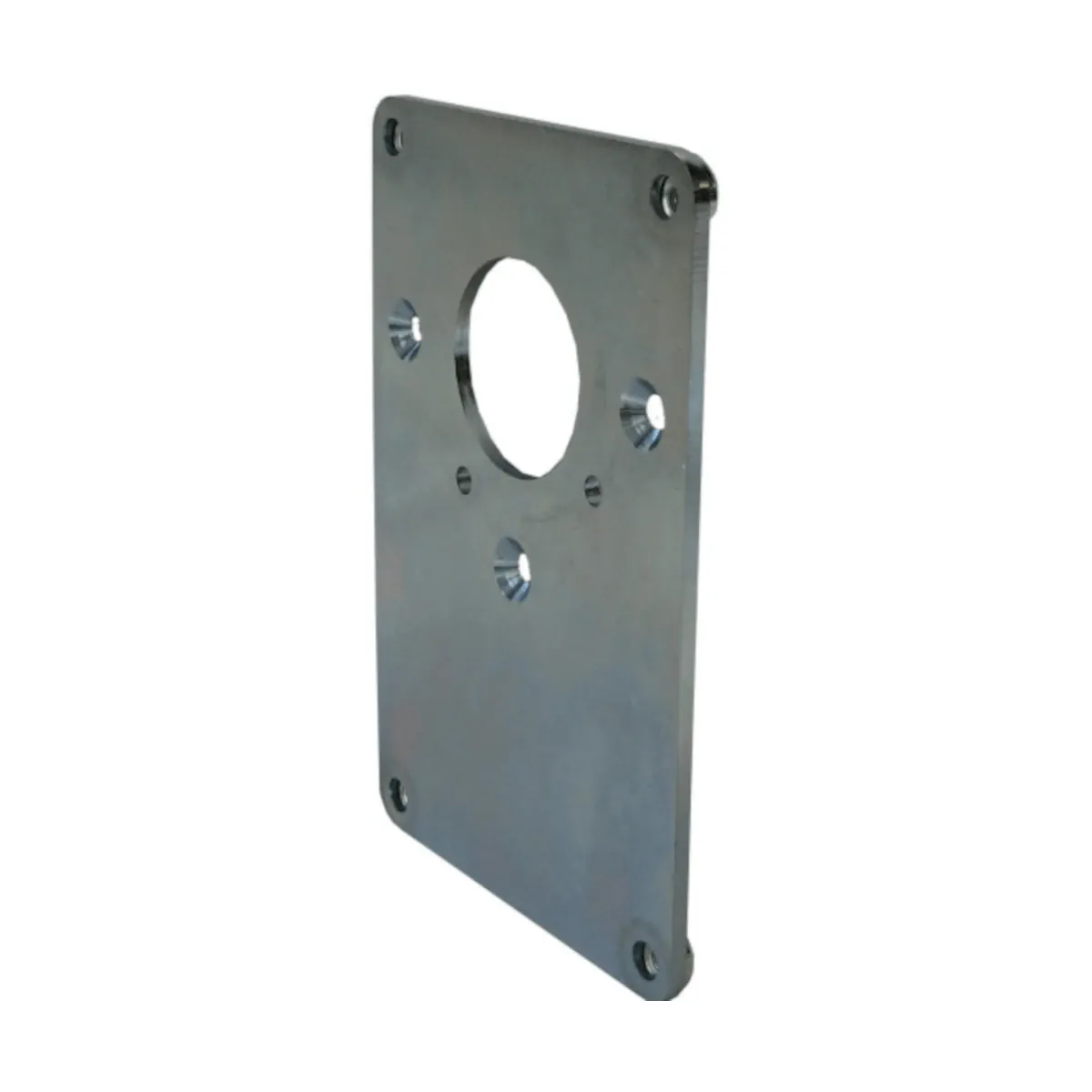

ASK33.1 Płyta montażowa do siłowników SQM33.. SQM40.. SQM41.. SQM45.259x9 na zaworach gazowych VKP40.. VKF10.. VKF11..

ASK33.1 to oryginalna płyta montażowa Siemens, przeznaczona do montażu siłowników SQM33, SQM40.xx5xxx oraz SQM45.295B9. Płyta ASK33.1 znajduje się w komplecie z zaworami motylkowymi serii VKF10.. / VKF11.. i stanowi element zestawu montażowego siłownika na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK33.1
• Typ: płyta montażowa (akcesorium)
• Numer magazynowy (BPZ): BPZ:ASK33.1
• Przeznaczenie: montaż siłowników na zaworach motylkowych VKF10.. / VKF11..
• Kompatybilne siłowniki: SQM33, SQM40.xx5xxx, SQM45.295B9
• W komplecie z VKF10.. / VKF11..: tak (ASK33.1 znajduje się w komplecie)

Zastosowanie

Płyta ASK33.1 służy jako element montażowy do instalacji siłownika na zaworach motylkowych VKF10.. / VKF11.., stosowanych w instalacjach spalania jako armatura regulacyjna (m.in. dla gazu, powietrza oraz spalin).

Kompatybilność

• SQM33
• SQM40.xx5xxx
• SQM45.295B9

Zawartość dostawy

• Płyta montażowa ASK33.1
• Śruby montażowe w opakowaniu: 3 × śruba z łbem stożkowym M5 oraz 4 × śruba M5

Montaż (wskazówki)

• Sprzęgło należy wyrównać z pozycją montażową płyty montażowej, a następnie ponownie dokręcić śrubę (maks. 2 Nm).
• Po zamontowaniu siłownika dokręcić śruby zgodnie z instrukcją montażu (maks. 2 Nm).

Podsumowanie

Siemens ASK33.1 to dedykowana płyta montażowa do siłowników SQM33, SQM40.xx5xxx i SQM45.295B9, stanowiąca element zestawu montażowego dla zaworów motylkowych VKF10.. / VKF11... W komplecie zawiera niezbędne śruby montażowe, co ułatwia przygotowanie kompletnego układu zawór + siłownik.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt stanowi płytę montażową ASK33.1 przeznaczoną do montażu siłowników SQM33, SQM40 i SQM45.
• Montaż, instalacja i serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Manipulacje lub modyfikacje produktu są zabronione.
• W przypadku upadku lub uderzenia nie należy uruchamiać ani stosować produktu w instalacji, ponieważ funkcje bezpieczeństwa współpracującego układu mogą ulec pogorszeniu nawet bez widocznych uszkodzeń.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa.
• Podczas montażu należy prawidłowo ustawić sprzęgło względem pozycji montażowej płyty montażowej i dokręcać śrubę zgodnie z dokumentacją producenta (maks. 2 Nm).
• Do montażu ASK33.1 należy stosować wyłącznie elementy mocujące przewidziane przez producenta; wymagane śruby są zawarte w opakowaniu ASK33.1 (3 x śruba z łbem stożkowym M5 i 4 x śruba M5).
• Po montażu lub wymianie elementu w układzie należy sprawdzić szczelność całej instalacji.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i tylko z kompatybilnymi urządzeniami wskazanymi przez producenta.

Pliki do pobrania:
ASK33.1 Karta katalogowa
