VKF10.065PED Zawór motylkowy regulacyjny w konstrukcji międzykołnierzowej ISO 7005-2, do gazów z rodziny I - III, powietrza i spalin do 180 [°C], DN65

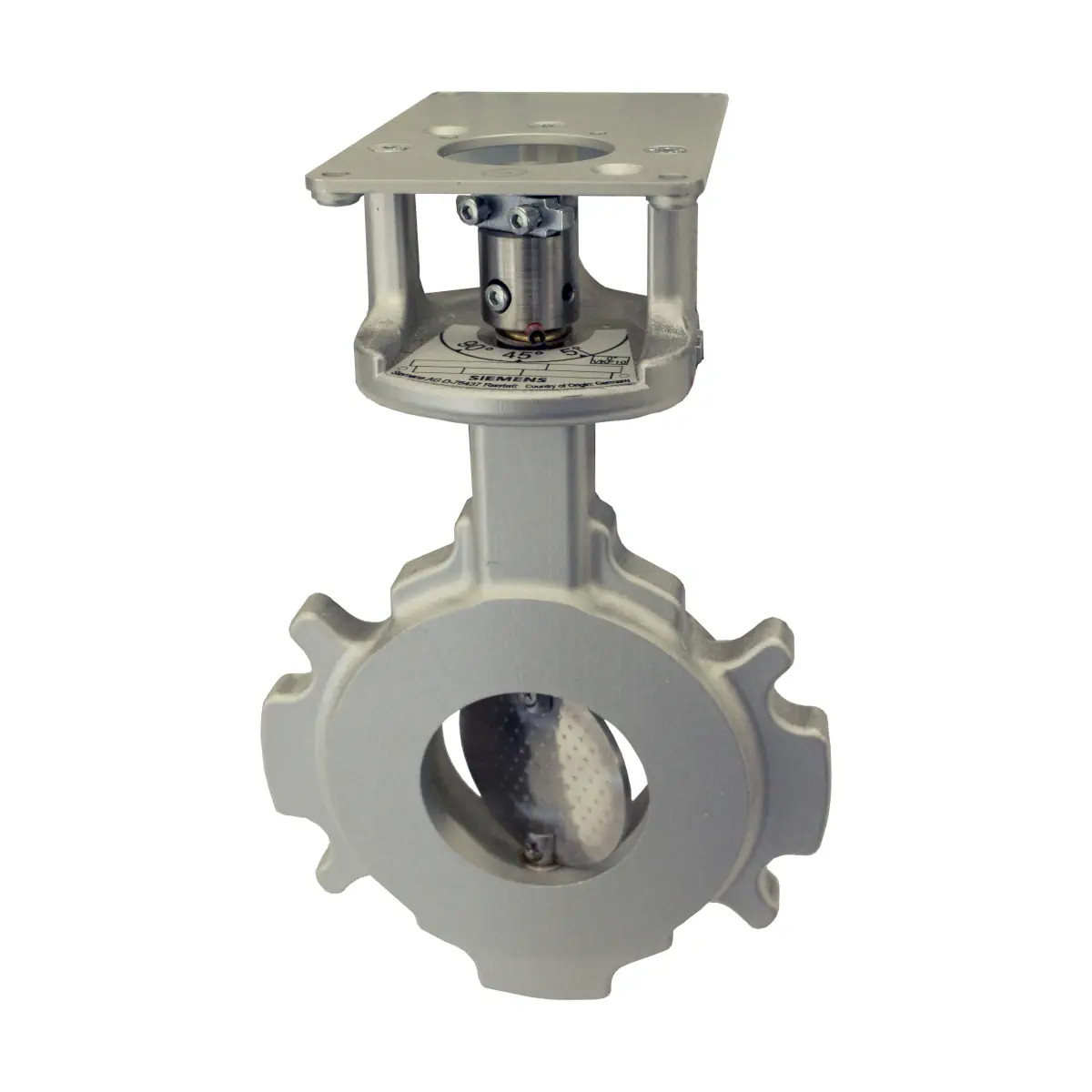

VKF10.065PED to zawór motylkowy Siemens w konstrukcji międzykołnierzowej (bezprzylgowy), przeznaczony do montażu w instalacjach gazowych i układach spalania jako armatura regulacyjna. Zawór pracuje w efektywnym zakresie nastawy 5–85° i może być stosowany do gazów z rodziny I–III, a także powietrza oraz spalin (do 180°C). W komplecie znajduje się sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1 do montażu kompatybilnych siłowników.

Najważniejsze cechy

• Producent: Siemens
• Model: VKF10.065PED
• Typ: zawór motylkowy międzykołnierzowy (bezprzylgowy) do instalacji gazowych
• Zastosowanie medium: gazy z rodziny I–III, powietrze i spaliny
• Efektywny kąt obrotu: 5–85°
• Maksymalne dopuszczalne ciśnienie (PS): 400 kPa (4 bar)
• Przeciek (powietrze): < 2% przy Δp = 0,5 kPa
• Montaż: między kołnierzami ISO 7005-2 (PN10/PN16) oraz ANSI
• Przepływ: możliwy w obu kierunkach
• W komplecie: sprzęgło do wałka D Ø10 mm + płyta montażowa ASK33.1
• Uwaga dot. doboru siłownika: do tego zaworu można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo

Zastosowanie

VKF10.065PED jest przeznaczony do pracy w instalacjach spalania jako armatura regulacyjna, np.:

• jako zawór regulacji gazu,
• jako zawór regulacji powietrza,
• jako zawór spalin w układach recyrkulacji spalin,
• do zastosowań o dużym zakresie regulacji,
• do biogazów i gazów recyklingowych o niewielkiej agresywności.

Konstrukcja

• Obudowa zaworu: GGG40.3 (żeliwo z grafitem sferoidalnym wg EN 1563)
• Wał i dysk: stal nierdzewna
• Uszczelnienie wału: 2 x o-ring
• Bez metali kolorowych
• Dysk zaworu ma konstrukcję bezprzylgową
• Po montażu siłownika wskaźnik pozycji i dysk są ustawione na 5° (dla używania efektywnego zakresu nastawy)

Kompatybilne siłowniki i akcesoria

• Kompatybilne siłowniki: SQM33, SQM40.xx5xxx, SQM45.295B9
• Niezbędna płyta montażowa: ASK33.1 (w komplecie z zaworem)
• Uwaga: do zaworu VKF10.065PED można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo

Montaż i uruchomienie

• Montaż mechaniczny: między kołnierzami wg ISO 7005-2 (PN10/PN16) oraz ANSI.
• Uszczelnienia kołnierzy: zastosować uszczelnienia odpowiednie do danego rodzaju gazu.
• Kierunek przepływu: możliwy w obu kierunkach.
• Uruchomienie: zawór wolno uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Kierunek obrotu przy otwieraniu zaworu: zgodnie z ruchem wskazówek zegara (patrząc na czoło osi).
• Uwaga eksploatacyjna: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Dane techniczne

• Medium: gazy z rodziny I–III, powietrze i spaliny
• Dopuszczalne domieszki (dla gazów): do maks. 1% obj. H₂S (suchy), do maks. 1% obj. NH₃ (suchy)
• Maksymalne dopuszczalne ciśnienie (PS): 400 kPa (4 bar)
• Efektywny kąt obrotu: 5–85° (zawór motylkowy 85°)
• Zakres temperatur pracy:
  • powietrze i spaliny: -15…+180°C
  • gaz: -15…+60°C
• Przeciek (powietrze): < 2% przy Δp = 0,5 kPa

Parametry montażowe dla VKF10.065PED

• DN zaworu: DN65
• Do kołnierzy o rozmiarze: DN65 + DN80
• Moment mocowania: 50 Nm
• Śruby montażowe:
  • DN ISO: 4 x M16
  • DN ASME: 4 x 5/8
  • DN+1 ISO: 8 x M16
  • DN+1 ASME: 4 x 5/8

Wymiary i masa

• A: 30 mm
• BØ: 165 mm
• CØ: 120 mm
• E (ISO): 145 mm
• E (ASME): 139,7 mm
• ER (ISO): 160 mm
• ER (ASME): 152,4 mm
• G: 174,5 mm
• Masa: 3,4 kg

Informacje do zamówienia

• Nr magazynowy: S55592-G122-A100
• Uwaga: zawór motylkowy i siłownik zamawia się osobno.

Podsumowanie

Siemens VKF10.065PED to wytrzymały, bezprzylgowy zawór motylkowy międzykołnierzowy do regulacji gazu, powietrza i spalin w instalacjach spalania. Efektywny zakres nastawy 5–85°, dopuszczalne ciśnienie do 4 bar oraz komplet montażowy (sprzęgło D Ø10 mm i ASK33.1) ułatwiają integrację z siłownikami serii SQM (wymagany lewy kierunek obrotu).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i jest zgodny z Dyrektywą w sprawie urządzeń ciśnieniowych 2014/68/UE.
• Zgodność produktu wykazano na podstawie norm: DIN EN 13611, DIN EN 16668 oraz ISO 23550.
• Produkt posiada zgodność EAC oraz UKCA.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje specjalistyczne.
• Manipulacje, przeróbki i modyfikacje produktu są zabronione.
• Po upadku lub uderzeniu produktu nie wolno uruchamiać ani eksploatować, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń zewnętrznych.
• Zawór motylkowy VKF10.065PED wolno uruchamiać i ponownie uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Dla modelu VKF10.065PED należy stosować wyłącznie kompatybilne siłowniki z kierunkiem obrotu w lewo, zgodnie z dokumentacją producenta.
• Podczas uruchomienia należy zwrócić uwagę na prawidłowy kierunek obrotu siłownika i zaworu. Nieprawidłowy kierunek obrotu może spowodować nieprawidłową pracę instalacji.
• Produkt przeznaczony jest do gazów z rodziny I–III, powietrza i spalin. Dopuszczalne są wyłącznie media określone przez producenta, w tym maks. 1% obj. H2S, suchy, oraz maks. 1% obj. NH3, suchy.
• Maksymalne dopuszczalne ciśnienie robocze dla produktu wynosi 400 kPa (4 bar). Przekroczenie tej wartości jest niedopuszczalne.
• Produkt należy montować między kołnierzami zgodnymi z ISO 7005-2 (PN10/PN16) oraz ANSI, z zastosowaniem uszczelnień kołnierzowych odpowiednich do danego rodzaju gazu.
• Dla modelu VKF10.065PED należy zapewnić prawidłowe warunki montażu oraz ograniczoną tolerancję osiowości i niewspółosiowości kątowej i równoległej. Nieprawidłowy montaż może pogorszyć skuteczność uszczelnienia.
• Po montażu lub wymianie należy sprawdzić szczelność instalacji i połączeń.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu, ponieważ może to spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach temperaturowych: dla gazu od -15 do +60°C, a dla powietrza i spalin od -15 do +180°C.
• Produkt jest bezobsługowy. Wszelkie czynności należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Ze względu na różne materiały konstrukcyjne produkt po zakończeniu eksploatacji należy zdemontować na części i poddać segregacji materiałowej zgodnie z lokalnymi przepisami. Produkt nie zawiera elektroniki.
