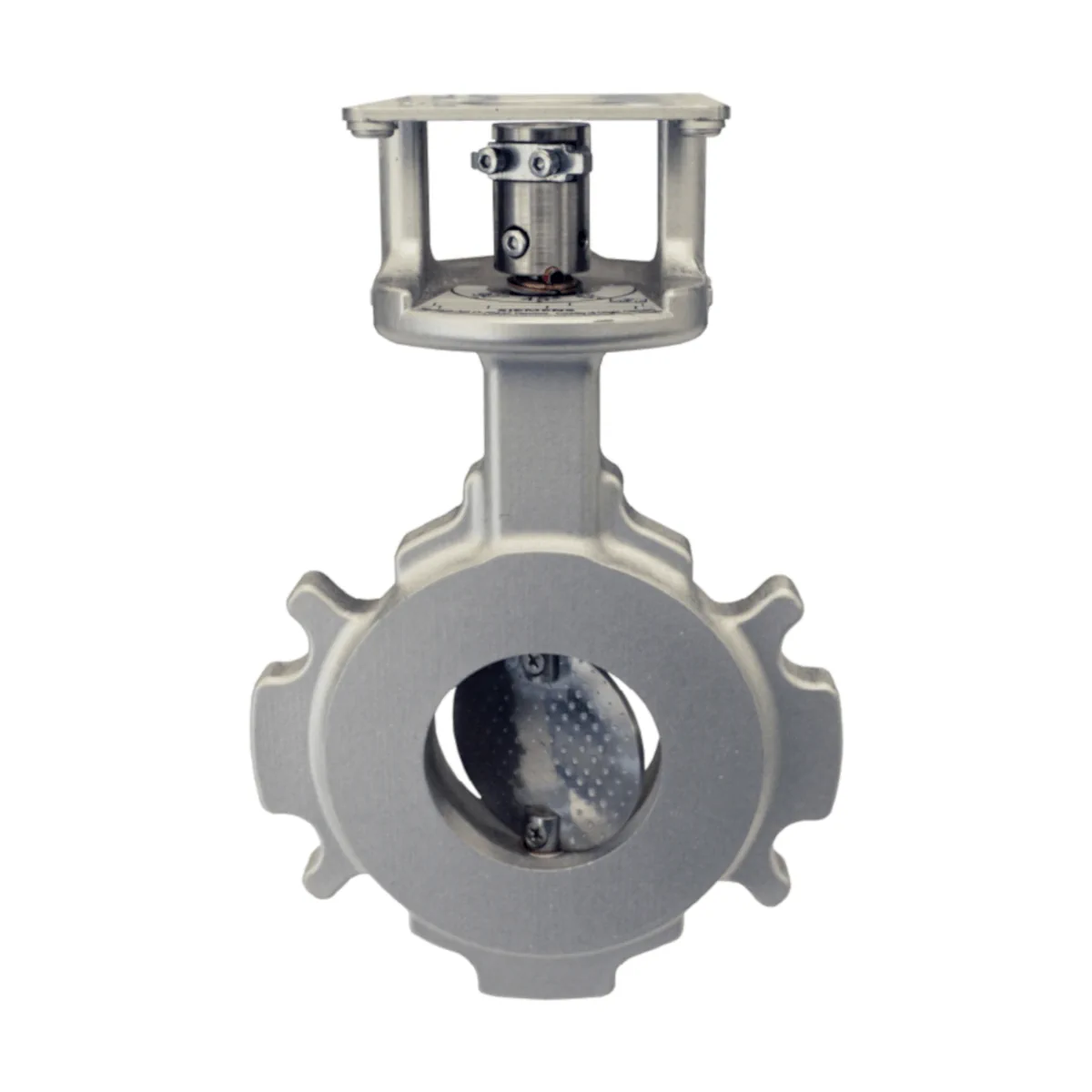

VKF10.125 Klapa do gazu, powietrza i spalin, maks. 180°C, kąt obrotu 85°, dostarczane z płytą montażową do siłowników SQM33.. SQM40.. SQM45.., DN125

VKF10.125 to zawór motylkowy Siemens w konstrukcji międzykołnierzowej, przeznaczony do montażu w instalacjach gazowych jako armatura regulacyjna w układach spalania. Wersja VKF10 posiada dysk bezprzylgowy (dysk i wał ze stali nierdzewnej). Zawór pracuje w efektywnym zakresie nastawy 5–85° i może być stosowany do gazów z rodziny I–III, powietrza oraz spalin (do 180°C). W komplecie znajduje się sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1.

Najważniejsze cechy

• Producent: Siemens
• Model: VKF10.125
• Typ: zawór motylkowy międzykołnierzowy do instalacji gazowych (armatura regulacyjna)
• Średnica nominalna: DN125 (możliwy montaż na kołnierzu o jeden rozmiar większym: DN150)
• Efektywny kąt obrotu: 5–85° (zawór motylkowy: 85°)
• Przeciek (powietrze, Δp = 0,5 kPa): < 2%
• Maks. ciśnienie wejściowe (Pmax): 270 kPa (2,7 bar)
• Medium: gazy z rodziny I–III, powietrze i spaliny
• Zakres temperatur pracy medium: powietrze i spaliny: -15…+180°C; gaz: -15…+60°C
• W zestawie: sprzęgło do wałka D Ø10 mm + płyta montażowa ASK33.1
• Montaż: między kołnierzami ISO 7005-2 (PN10/PN16) i ANSI

Zastosowanie

VKF10.125 stosuje się w instalacjach spalania jako armaturę regulacyjną, np.:

• jako zawór regulacji gazu,
• jako zawór regulacji powietrza,
• jako zawór spalin w układach recyrkulacji spalin,
• do zastosowań o dużym zakresie regulacji,
• do biogazów i gazów recyklingowych o niewielkiej agresywności.

Budowa i działanie

• Dysk i wał: stal nierdzewna; dysk zaworu w wykonaniu bezprzylgowym.
• Ustawienie do pracy: po montażu siłownika wskaźnik pozycji i dysk są ustawione na 5° (dla używania efektywnego zakresu nastawy).
• Przepływ: możliwy w obu kierunkach.
• Kierunek otwierania: obrót dysku zgodnie z ruchem wskazówek zegara (patrząc na czoło osi) powoduje zwiększenie przepływu; obrót przeciwnie – zmniejszenie przepływu.

Kompatybilne siłowniki

Zawór VKF10.125 należy uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem. Do zaworów VKF10 można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo.

• SQM33 – wymagana płyta montażowa: ASK33.1 (w komplecie)
• SQM40.xx5xxx – wymagana płyta montażowa: ASK33.1 (w komplecie)
• SQM45.295B9 – wymagana płyta montażowa: ASK33.1 (w komplecie)
• SQM50 (z wałkiem AGA58.5) – wymagana płyta montażowa: ASK33.3 (do zamówienia osobno)
• SQN7x.xxxxx1 – wymagana płyta montażowa: ASK33.5 (do zamówienia osobno)

Montaż

• Montaż między kołnierzami: ISO 7005-2 (PN10/PN16) oraz ANSI.
• Możliwość zwiększenia autorytetu regulacji: dopuszczalny montaż zaworu na kołnierzu o jeden rozmiar większym (DN150).
• Uszczelnienia kołnierza: należy zastosować uszczelnienia odpowiednie do danego rodzaju gazu.
• Moment mocowania (wg instrukcji montażu): 160 Nm.

Dane techniczne

• Rodzaje gazów: gazy z rodziny I–III, powietrze i spaliny
• Dopuszczalne domieszki: do maks. 1% obj. H2S (suchy); do maks. 1% obj. NH3 (suchy)
• Pmax: 270 kPa (2,7 bar)
• Fabryczna próba szczelności: 1,5 × Pmax
• Efektywny kąt obrotu: 5–85°
• Zalecany moment siłownika: przy niskich ciśnieniach (do 300 mbar) możliwe 2,5 Nm lub 3 Nm; przy wysokich ciśnieniach roboczych zalecane 10 Nm
• Materiały: obudowa zaworu GGG40.3 (żeliwo z grafitem sferoidalnym wg EN 1563); wał i dysk: stal nierdzewna
• Uszczelnienie wału: 2 × o-ring
• Bez metali kolorowych
• Warunki otoczenia – praca: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody
• Składowanie / transport: -20…+60°C; wilgotność < 95% r.h.

Wymiary i masa (VKF10.125)

• A: 40 mm
• BØ: 250 mm
• CØ: 190 mm
• E (ISO): 210 mm
• E (ASME): 215,9 mm
• ER (ISO) przy montażu w kołnierzu DN+1: 240 mm
• ER (ASME) przy montażu w kołnierzu DN+1: 241,3 mm
• Otwory montażowe: DN ISO: 8×M16; DN ASME: 8×3/4; DN+1 ISO: 8×M20; DN+1 ASME: 8×3/4
• G: 229,5 mm
• Masa: 7,6 kg

Podsumowanie

Siemens VKF10.125 to solidny, międzykołnierzowy zawór motylkowy DN125 do regulacji gazu, powietrza i spalin w aplikacjach spalania. Dysk bezprzylgowy ze stali nierdzewnej, efektywny zakres nastawy 5–85°, dopuszczenie do pracy do 2,7 bar oraz komplet montażowy ze sprzęgłem D Ø10 mm i płytą ASK33.1 czynią go praktycznym wyborem do precyzyjnej regulacji przepływu w instalacjach gazowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt objęty zgodnością z Rozporządzeniem (UE) 2016/426 w sprawie urządzeń spalających paliwa gazowe.
• Zgodność z wymaganiami norm DIN EN 13611 oraz ISO 23550.
• Posiada zgodność EAC oraz UKCA.
• Produkt przeznaczony do stosowania w instalacjach spalania jako armatura regulacyjna gazu, powietrza lub spalin. Dopuszczony do gazów z rodziny I–III, powietrza i spalin; dla gazów maks. 1% H2S i 1% NH3.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie specjaliści o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Manipulacje, przeróbki i modyfikacje produktu są zabronione.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli nie ma widocznych uszkodzeń, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Zawór wolno uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Dla modelu VKF10.125 należy stosować wyłącznie kompatybilne siłowniki z kierunkiem obrotu w lewo, zgodnie z dokumentacją producenta.
• Przepływ przez zawór jest możliwy w obu kierunkach, jednak podczas uruchomienia należy zapewnić prawidłowy kierunek obrotu siłownika i zaworu zgodnie z dokumentacją producenta.
• Produkt należy montować między kołnierzami zgodnymi z ISO 7005-2 (PN10/PN16) lub ANSI, z użyciem uszczelnień kołnierza odpowiednich do danego rodzaju gazu.
• Dla modelu VKF10.125 ciśnienie robocze maksymalne wynosi 100 kPa (1 bar). Przekroczenie dopuszczalnego ciśnienia roboczego jest niedozwolone.
• Efektywny kąt obrotu zaworu wynosi 85°. Eksploatację należy prowadzić wyłącznie w dopuszczalnym zakresie pracy określonym przez producenta.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu, ponieważ grozi to nieprawidłowym działaniem funkcji bezpieczeństwa.
• Dopuszczalna temperatura pracy dla gazu wynosi od -15 do +60°C, a dla powietrza i spalin od -15 do +180°C. Użytkowanie poza tym zakresem jest niedozwolone.
• Przy montażu lub wymianie należy sprawdzić szczelność instalacji i połączeń.
• Produkt jest bezobsługowy; ponowne uruchomienie jest dopuszczalne wyłącznie z prawidłowo zamontowanym siłownikiem.
• Nie wyrzucać z odpadami komunalnymi. Ze względu na różne materiały produkt należy zdemontować, posegregować materiałowo i zutylizować zgodnie z lokalnymi przepisami. Produkt nie zawiera elektroniki.
