VKF10.040PED Zawór motylkowy regulacyjny w konstrukcji międzykołnierzowej ISO 7005-2, do gazów z rodziny I - III, powietrza i spalin do 180 [°C], DN40

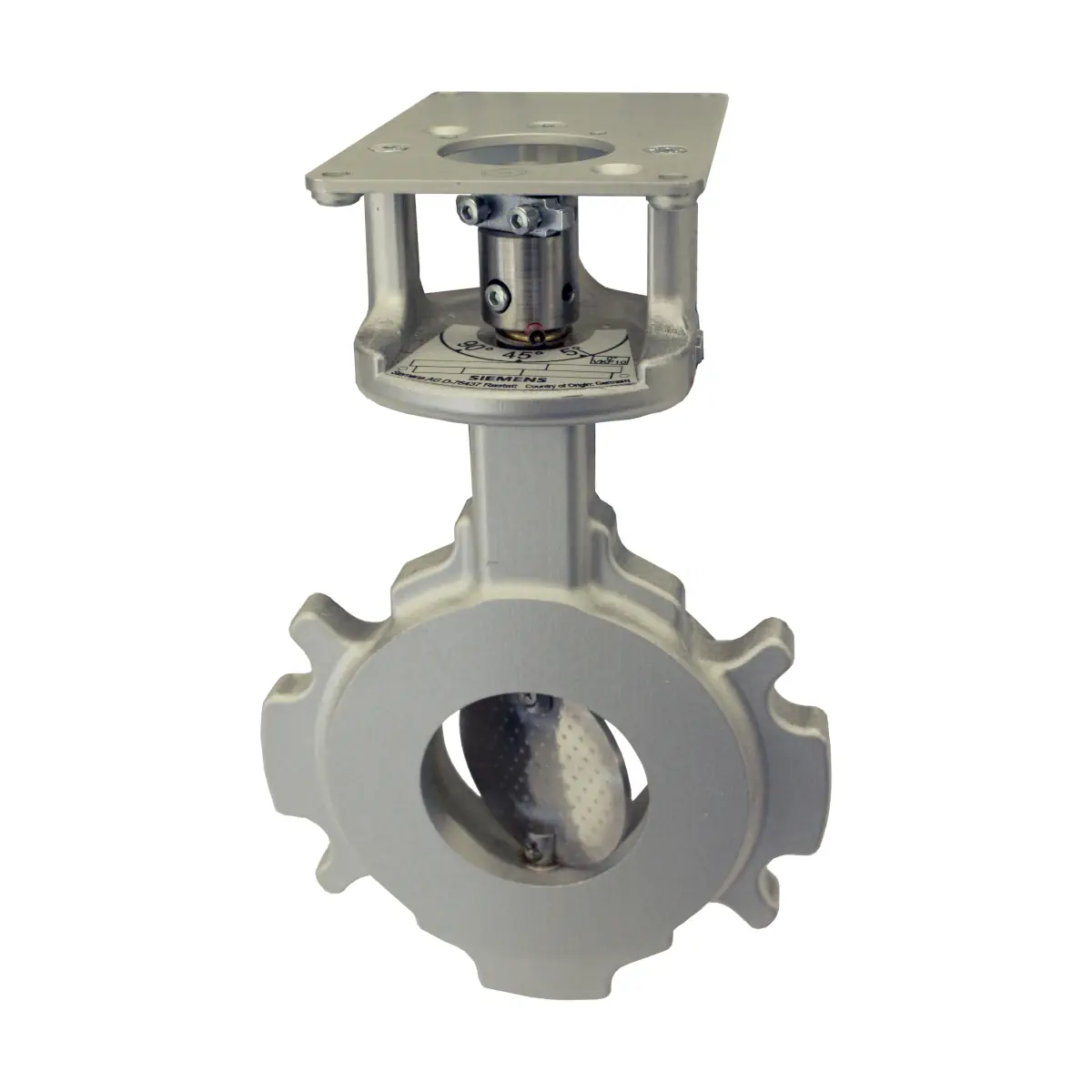

VKF10.040PED to zawór motylkowy Siemens w konstrukcji międzykołnierzowej (montaż waflowy) do zastosowań w instalacjach gazowych i spalania jako armatura regulacyjna. Zawór ma konstrukcję bezprzylgową, umożliwia przepływ w obu kierunkach oraz pracuje w efektywnym zakresie nastawy 5–85°. Jest przeznaczony do gazów z rodziny I–III, a także powietrza i spalin (do 180°C). W zestawie znajduje się sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1.

Najważniejsze cechy

• Producent: Siemens
• Model: VKF10.040PED
• Typ: zawór motylkowy międzykołnierzowy do instalacji gazowych (armatura regulacyjna)
• Konstrukcja dysku: bezprzylgowa
• Średnica znamionowa (DN): 40 + 50
• Efektywny kąt obrotu: 5–85°
• Przepływ: możliwy w obu kierunkach
• Przeciek (powietrze): < 2% przy Δp = 0,5 kPa
• Montaż kołnierzowy: ISO 7005-2 (PN10/PN16) oraz ANSI
• W zestawie: sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1

Zastosowanie

VKF10.040PED stosuje się w instalacjach spalania jako armaturę regulacyjną, np.:

• jako zawór regulacji gazu,
• jako zawór regulacji powietrza,
• jako zawór spalin w układach recyrkulacji spalin,
• do zastosowań o dużym zakresie regulacji,
• do biogazów i gazów recyklingowych o niewielkiej agresywności.

Budowa i działanie

• Materiały: obudowa zaworu GGG40.3 (żeliwo z grafitem sferoidalnym wg EN 1563), wał i dysk ze stali nierdzewnej.
• Uszczelnienie wału: 2 x o-ring.
• Bez metali kolorowych.
• Po zamontowaniu siłownika wskaźnik pozycji i dysk są ustawione na 5°, aby wykorzystywać efektywny zakres nastawy.

Media i zakresy pracy

• Rodzaje mediów: gazy z rodziny I–III, powietrze i spaliny
• Dopuszczalne domieszki (suchy gaz): do maks. 1% obj. H2S oraz do maks. 1% obj. NH3
• Maksymalne dopuszczalne ciśnienie (PS): 400 kPa (4 bar)
• Zakres temperatur pracy:
  • powietrze i spaliny: od -15 do +180°C
  • gaz: od -15 do +60°C

Wartości Kv (efektywny zakres 5–85°)

• 5°: 0,8
• 15°: 2,2
• 25°: 5,1
• 35°: 9,7
• 45°: 16,5
• 55°: 26,4
• 65°: 40,1
• 75°: 60,2
• 85°: 84,1

Kompatybilne siłowniki i akcesoria

• Kompatybilne siłowniki: SQM33, SQM40.xx5xxx, SQM45.295B9
• Wymagana płyta montażowa: ASK33.1 (w komplecie z zaworem)
• Ważne: do zaworu VKF10.040PED można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo.
• Opcjonalnie: płyta montażowa ASK33.3 (do zamówienia osobno) – niezbędna do montażu siłowników SQM5 z AGA58.5.

Montaż

• Montaż: między kołnierzami wg ISO 7005-2 (PN10/PN16) oraz ANSI.
• Rozmiar kołnierzy: DN40 + DN50 (możliwy montaż na kołnierzu o jeden rozmiar większym w celu zwiększenia autorytetu regulacji).
• Moment mocowania: 50 Nm.
• Połączenia montażowe:
  • DN ISO: 4 x M16
  • DN ASME: 4 x 1/2
  • DN+1 ISO: 4 x M16
  • DN+1 ASME: 4 x 5/8
• Należy zastosować uszczelnienia kołnierza odpowiednie do danego rodzaju gazu.
• Przy montażu na kołnierzu o jeden rozmiar większym należy zapewnić warunki montażu o niewielkiej tolerancji w zakresie osiowości oraz niewspółosiowości kątowej i równoległej; skuteczność zmniejszonego uszczelnienia należy sprawdzić na miejscu (np. przez zwiększenie ciśnienia próbnego).

Uruchomienie i kierunek obrotu

• Zawór wolno uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Kierunek obrotu przy otwieraniu: zgodnie z ruchem wskazówek zegara (patrząc na czoło osi).
• Zmiana przepływu:
  • obrót dysku zgodnie z ruchem wskazówek zegara – zwiększenie przepływu,
  • obrót dysku przeciwnie do ruchu wskazówek zegara – zmniejszenie przepływu.
• Należy zwrócić uwagę na prawidłowy kierunek obrotu siłownika: „lewo” (12:00 → 09:00), patrząc na czoło osi siłownika.

Wymiary i masa

• A: 30 mm
• BØ: 130 mm
• CØ: 81,5 mm
• E (ISO): 110 mm
• E (ASME): 98,4 mm
• ER (DN+1 ISO): 125 mm
• ER (DN+1 ASME): 120,7 mm
• G: 162 mm
• Masa: 2,5 kg

Normy i certyfikaty

• Dyrektywa: 2014/68/UE (urządzenia ciśnieniowe)
• Normy/przepisy: DIN EN 13611, DIN EN 16668, ISO 23550
• Zgodności: EAC, UKCA
• Chińska dyrektywa RoHS: dotyczy zgodności materiałowej

Serwis i eksploatacja

• Bezobsługowy (nie wymaga konserwacji).
• Po montażu lub wymianie należy sprawdzić szczelność.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody (ryzyko nieprawidłowego działania funkcji bezpieczeństwa).

Podsumowanie

Siemens VKF10.040PED to solidny zawór motylkowy międzykołnierzowy do regulacji gazu, powietrza i spalin w aplikacjach spalania. Konstrukcja bezprzylgowa, efektywny zakres pracy 5–85°, niska wartość przecieku oraz kompatybilność z siłownikami serii SQM (z wymaganą płytą ASK33.1 w komplecie) sprawiają, że jest to praktyczne rozwiązanie do układów wymagających stabilnej i powtarzalnej regulacji przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z wymaganiami Dyrektywy w sprawie urządzeń ciśnieniowych 2014/68/UE.
• Zgodność z wymaganiami potwierdzono m.in. według norm DIN EN 13611, DIN EN 16668 oraz ISO 23550.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Manipulacje, przeróbki i modyfikacje produktu są zabronione.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń zewnętrznych.
• Produkt przeznaczony jest do stosowania w instalacjach spalania jako armatura regulacyjna wyłącznie dla dopuszczonych mediów: gazów z rodziny I–III, powietrza oraz spalin. Dla gazów dopuszczalne są także maks. 1% obj. H2S, suchy, oraz maks. 1% obj. NH3, suchy.
• Maksymalne dopuszczalne ciśnienie robocze dla modelu VKF10.040PED wynosi 400 kPa (4 bar). W przypadku przekroczenia dopuszczalnego ciśnienia należy zastosować regulator ciśnienia.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu, ponieważ grozi to nieprawidłowym działaniem funkcji bezpieczeństwa.
• Zawór należy montować między kołnierzami zgodnymi z ISO 7005-2 (PN10/PN16) lub ANSI, stosując uszczelnienia kołnierza odpowiednie do danego rodzaju gazu.
• Dla modelu VKF10.040PED przewidziano montaż do kołnierzy DN40 + DN50, z momentem mocowania 50 Nm.
• Należy zapewnić warunki montażu o niewielkiej tolerancji w zakresie osiowości oraz niewspółosiowości kątowej i równoległej. Skuteczność uszczelnienia należy sprawdzić na miejscu.
• Przepływ przez zawór jest możliwy w obu kierunkach.
• Zawór wolno uruchamiać i ponownie uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Do zaworu VKF10.040PED można stosować wyłącznie kompatybilne siłowniki z kierunkiem obrotu w lewo.
• Przy uruchomieniu należy zwrócić uwagę na prawidłowy kierunek obrotu siłownika. Obrót dysku zgodnie z ruchem wskazówek zegara zwiększa przepływ, a obrót przeciwnie do ruchu wskazówek zegara zmniejsza przepływ.
• Przy montażu lub wymianie należy obowiązkowo sprawdzić szczelność instalacji.
• Produkt jest bezobsługowy.
• Zakres temperatur pracy: dla powietrza i spalin od -15 do +180°C, dla gazu od -15 do +60°C.
• Produkt nie zawiera elektroniki. Po zakończeniu eksploatacji należy go rozmontować na części, posegregować materiały i zutylizować zgodnie z obowiązującymi lokalnie przepisami.
