VKF10.100 Klapa do gazu, powietrza i spalin, maks. 180°C, kąt obrotu 85°, dostarczane z płytą montażową do siłowników SQM33.. SQM40.. SQM45.., DN100

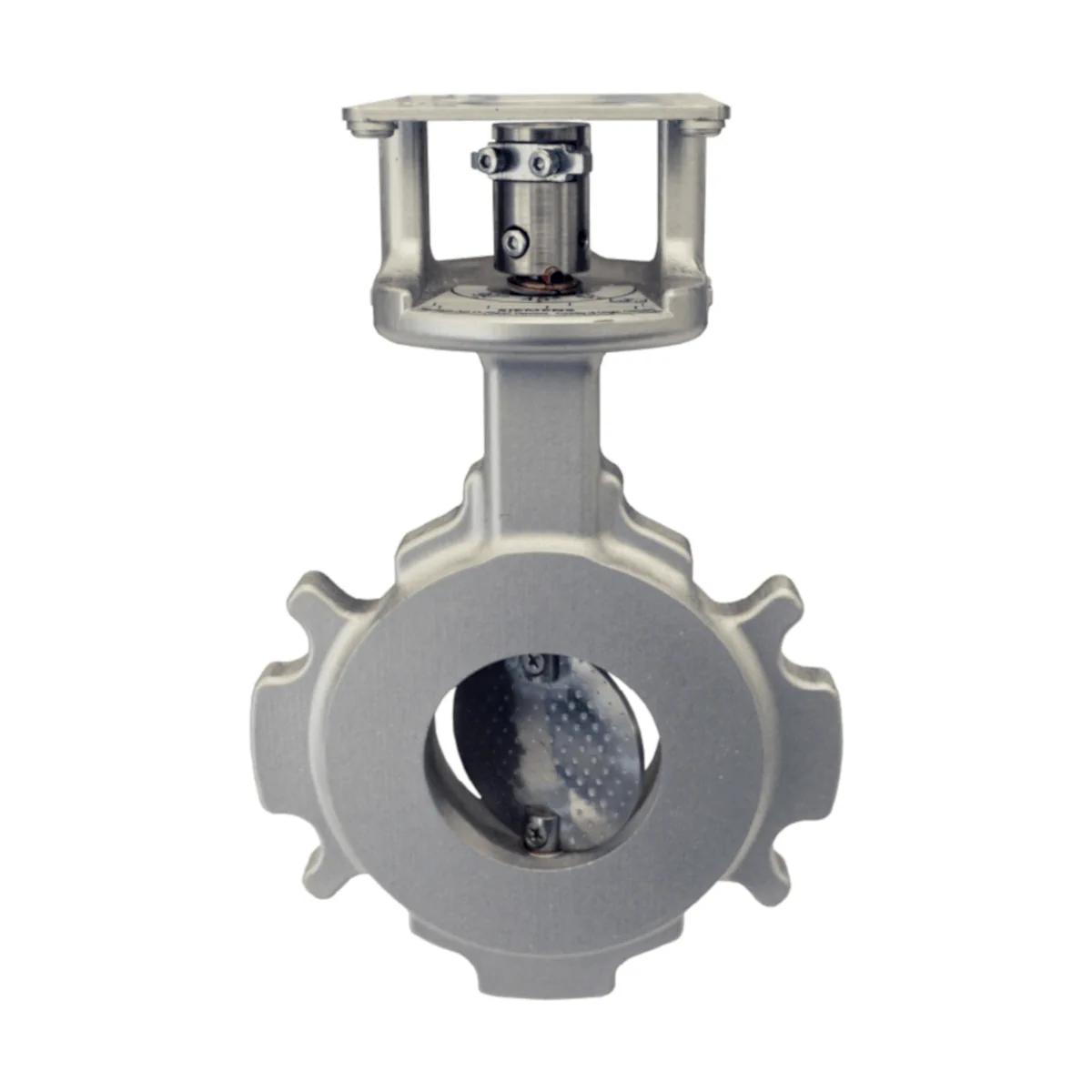

VKF10.100 to zawór motylkowy Siemens w konstrukcji międzykołnierzowej, przeznaczony do montażu w instalacjach gazowych oraz układach spalania jako armatura regulacyjna. Wersja VKF10 posiada dysk bezprzylgowy, a efektywny zakres pracy zaworu wynosi 5–85°. Zawór jest dostarczany w komplecie ze sprzęgłem do wałka D Ø10 mm oraz płytą montażową ASK33.1.

Najważniejsze cechy

• Producent: Siemens
• Model: VKF10.100
• Typ: zawór motylkowy międzykołnierzowy do instalacji gazowych
• Średnica nominalna: DN100 (możliwy montaż także w kołnierzu o jeden rozmiar większym: DN125)
• Efektywny kąt obrotu: 85° (zakres nastawy 5–85°)
• Media: gazy z rodziny I–III, powietrze oraz spaliny
• Maks. ciśnienie wejściowe (Pmax): 270 kPa (2,7 bar)
• Przeciek (powietrze, Δp = 0,5 kPa): < 2%
• Montaż: między kołnierzami ISO 7005-2 (PN10/PN16) oraz ANSI
• W komplecie: sprzęgło do wałka D Ø10 mm i płyta montażowa ASK33.1
• Wymaganie dot. siłownika: do zaworu można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo

Zastosowanie

VKF10.100 jest przeznaczony do pracy w instalacjach spalania jako armatura regulacyjna, m.in.:

• jako zawór regulacji gazu,
• jako zawór regulacji powietrza,
• jako zawór spalin w układach recyrkulacji spalin,
• do zastosowań o dużym zakresie regulacji,
• do biogazów i gazów recyklingowych o niewielkiej agresywności.

Budowa i wykonanie

• Dysk i wał: stal nierdzewna
• Konstrukcja dysku (VKF10): bezprzylgowa
• Korpus zaworu: GGG40.3 (żeliwo z grafitem sferoidalnym wg EN 1563)
• Uszczelnienie wału: 2 × o-ring
• Bez metali kolorowych
• Po montażu siłownika wskaźnik pozycji i dysk są ustawione na 5° (do używania efektywnego zakresu nastawy).

Kompatybilne siłowniki i akcesoria montażowe

Zawór i siłownik zamawia się osobno. Dla VKF10.100 przewidziano następujące rozwiązania montażowe:

• SQM33 – płyta montażowa ASK33.1 (w komplecie z zaworem)
• SQM40.xx5xxx – płyta montażowa ASK33.1 (w komplecie z zaworem)
• SQM45.295B9 – płyta montażowa ASK33.1 (w komplecie z zaworem)
• SQM50 – płyta montażowa ASK33.3 (osobno) oraz wałek napędowy AGA58.5 (D Ø10 mm)
• SQN7x.xxxxx1 – płyta montażowa ASK33.5 (osobno)

Montaż i uruchomienie

• Montaż między kołnierzami: ISO 7005-2 (PN10/PN16) oraz ANSI.
• Przepływ: możliwy w obu kierunkach.
• Należy zastosować uszczelnienia kołnierza odpowiednie do danego rodzaju gazu.
• Zawór wolno uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Kierunek otwierania zaworu: zgodnie z ruchem wskazówek zegara (patrząc na czoło osi).
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Dane techniczne

• Media: gazy z rodziny I–III, powietrze i spaliny
• Dopuszczalne składniki (suchy gaz): do maks. 1% obj. H₂S oraz do maks. 1% obj. NH₃
• Maks. ciśnienie wejściowe (Pmax): 270 kPa (2,7 bar)
• Ciśnienie fabrycznej próby szczelności: 1,5 × Pmax
• Efektywny kąt obrotu: 85°
• Temperatura pracy: powietrze i spaliny: -15…+180°C; gaz: -15…+60°C
• Temperatura transportu i składowania: -20…+60°C
• Wilgotność (transport/składowanie): < 95% r.h.
• Przeciek (powietrze, Δp = 0,5 kPa): < 2%

Wymiary i masa (VKF10.100)

• A: 30 mm
• BØ: 220 mm
• CØ: 160 mm
• E (ISO): 180 mm
• E (ASME): 190,5 mm
• ER (ISO) przy montażu w kołnierzu DN+1: 210 mm
• ER (ASME) przy montażu w kołnierzu DN+1: 215,9 mm
• G: 192 mm
• Masa: 4,3 kg

Montaż kołnierzowy i zalecany moment mocowania

• Moment mocowania: 80 Nm
• Kołnierz DN100 (ISO): 8 × M16
• Kołnierz DN100 (ASME): 8 × 5/8
• Kołnierz DN125 (ISO, DN+1): 8 × M16
• Kołnierz DN125 (ASME, DN+1): 8 × 3/4

Parametry przepływu (kv) – VKF10.100

• 5°: 3,7
• 15°: 12,0
• 25°: 34,0
• 35°: 65,3
• 45°: 118,9
• 55°: 193,1
• 65°: 308,3
• 75°: 532,4
• 85°: 785,5

Podsumowanie

Siemens VKF10.100 to solidny zawór motylkowy międzykołnierzowy DN100 do precyzyjnej regulacji gazu, powietrza i spalin w aplikacjach spalania. Konstrukcja dysku bezprzylgowa, efektywny zakres nastawy 5–85°, dopuszczalne Pmax 2,7 bar oraz komplet montażowy (sprzęgło D Ø10 mm i ASK33.1) ułatwiają integrację z siłownikami w układach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VKF10.100 spełnia wymagania Rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe; zgodność wykazano m.in. na podstawie norm DIN EN 13611 oraz ISO 23550.
• Produkt posiada deklarowaną zgodność EAC oraz UKCA.
• Montaż, instalacja, uruchomienie i serwis muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach oraz zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa i dokumentacją producenta.
• Manipulacje, przeróbki i modyfikacje produktu są zabronione.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Zawór VKF10.100 jest przeznaczony do stosowania z gazami z rodziny I–III, powietrzem oraz spalinami. Dopuszczalne media obejmują także gazy z maks. zawartością 1% H2S i 1% NH3.
• Dla modelu VKF10.100 maksymalne ciśnienie robocze wynosi 150 kPa (1,5 bar). Przekroczenie dopuszczalnego ciśnienia roboczego jest niedozwolone.
• Dopuszczalny zakres temperatur pracy wynosi: dla gazu od -15 do +60°C, a dla powietrza i spalin od -15 do +180°C. Użytkowanie poza tym zakresem jest niedozwolone.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu, ponieważ może to spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Zawór należy montować między kołnierzami zgodnymi z ISO 7005-2 (PN10/PN16) lub ANSI, stosując uszczelnienia kołnierza odpowiednie do danego rodzaju gazu.
• Przepływ przez zawór jest możliwy w obu kierunkach, jednak montaż i konfigurację należy wykonać zgodnie z dokumentacją producenta.
• Zawór wolno uruchamiać i ponownie uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Do zaworu VKF10.100 można stosować wyłącznie kompatybilne siłowniki z kierunkiem obrotu w lewo, zgodnie z dokumentacją producenta.
• Podczas uruchomienia należy zwrócić uwagę na prawidłowy kierunek obrotu: otwieranie zaworu następuje zgodnie z ruchem wskazówek zegara, patrząc na czoło osi zaworu.
• Po montażu lub wymianie należy sprawdzić szczelność instalacji i połączeń.
• Produkt jest bezobsługowy; wszelkie czynności kontrolne i eksploatacyjne należy wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Po zakończeniu eksploatacji produkt należy zdemontować, rozdzielić na poszczególne materiały i zutylizować zgodnie z lokalnymi przepisami. Produkt nie zawiera elektroniki.
