VKF10.050PED Zawór motylkowy regulacyjny w konstrukcji międzykołnierzowej ISO 7005-2, do gazów z rodziny I - III, powietrza i spalin do 180 [°C], DN50

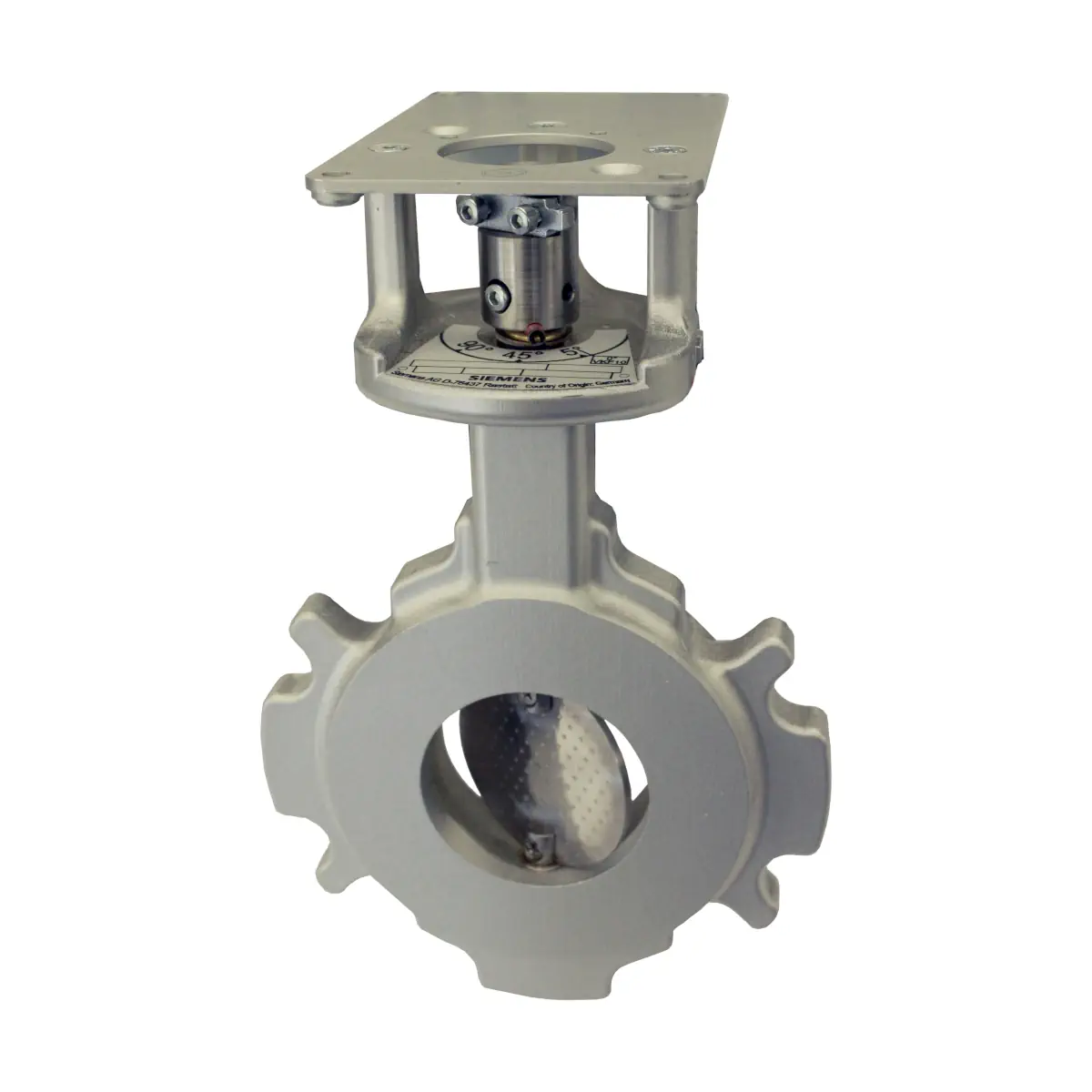

VKF10.050PED to zawór motylkowy Siemens w konstrukcji międzykołnierzowej (bezprzylgowej), przeznaczony do montażu w instalacjach gazowych jako armatura regulacyjna. Zawór pracuje w efektywnym zakresie nastawy 5–85° i nadaje się do gazów z rodziny I–III, a także powietrza oraz spalin do 180°C. Model DN50 jest dostosowany do montażu między kołnierzami DN50 lub DN65 (kołnierz o jeden rozmiar większy można wykorzystać m.in. w celu zwiększenia autorytetu regulacji). W komplecie znajdują się sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1.

Najważniejsze cechy

• Producent: Siemens
• Model: VKF10.050PED
• Typ: zawór motylkowy międzykołnierzowy (bezprzylgowy) do instalacji gazowych
• Średnica znamionowa: DN50 (montaż do kołnierzy DN50 lub DN65)
• Efektywny kąt obrotu: 5–85°
• Medium: gazy rodziny I–III, powietrze i spaliny
• Maks. dopuszczalne ciśnienie (PS): 400 kPa (4 bar)
• Przeciek (powietrze): < 2% przy Δp = 0,5 kPa
• Montaż: między kołnierzami ISO 7005-2 (PN10/PN16) oraz ANSI
• W komplecie: sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1
• Ważne: do zaworów VKF10.xxxPED można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo

Zastosowanie

VKF10.050PED jest przeznaczony do zastosowań w instalacjach spalania jako armatura regulacyjna, np.:

• jako zawór regulacji gazu,
• jako zawór regulacji powietrza,
• jako zawór spalin w układach recyrkulacji spalin,
• do zastosowań o dużym zakresie regulacji,
• do biogazów i gazów recyklingowych o niewielkiej agresywności.

Konstrukcja i materiały

• Obudowa zaworu: GGG40.3 (żeliwo z grafitem sferoidalnym wg EN 1563)
• Wał i dysk: stal nierdzewna
• Uszczelnienie wału: 2 × o-ring
• Konstrukcja dysku: bezprzylgowa
• Bez metali kolorowych

Po montażu siłownika wskaźnik pozycji i dysk są ustawione na 5°, aby umożliwić wykorzystanie efektywnego zakresu nastawy.

Media i warunki pracy

• Gazy: rodziny I–III, powietrze i spaliny
• Dopuszczalne domieszki (suche): do maks. 1% obj. H₂S oraz do maks. 1% obj. NH₃
• Zakres temperatur (praca):
  • powietrze i spaliny: od -15 do +180°C
  • gaz: od -15 do +60°C
• Maks. dopuszczalne ciśnienie (PS): 400 kPa (4 bar)

Charakterystyka przepływu (wartość kv) w efektywnym zakresie 5–85°

• 5°: 0,8
• 15°: 3,0
• 25°: 7,6
• 35°: 15,7
• 45°: 29,0
• 55°: 47,5
• 65°: 74,3
• 75°: 120,3
• 85°: 150,1

Montaż i uruchomienie

• Montaż: między kołnierzami wg ISO 7005-2 (PN10/PN16) oraz ANSI.
• Przepływ: możliwy w obu kierunkach.
• Uszczelnienia kołnierzy: należy zastosować uszczelnienia odpowiednie do danego rodzaju gazu.
• Uruchomienie: zawór wolno uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Kierunek obrotu przy otwieraniu zaworu: zgodnie z ruchem wskazówek zegara (patrząc na czoło osi).

Moment mocowania i śruby montażowe (VKF10.050PED)

• Moment mocowania: 50 Nm
• Kołnierz DN50 (ISO): 4 × M16
• Kołnierz DN50 (ASME): 4 × 5/8
• Kołnierz DN65 (ISO): 4 × M16
• Kołnierz DN65 (ASME): 4 × 5/8

Siłowniki i akcesoria (dobór)

Zawór motylkowy i siłownik zamawia się osobno. W komplecie z VKF10.050PED dostarczana jest płyta montażowa ASK33.1 oraz sprzęgło do wałka D Ø10 mm.

• Kompatybilne siłowniki: SQM33, SQM40.xx5xxx, SQM45.295B9 (z płytą ASK33.1)
• Uwaga: do zaworów VKF10.xxxPED można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo.
• Zalecany moment siłownika (informacyjnie):
  • przy niskich ciśnieniach (do 300 mbar): 2,5 Nm lub 3 Nm,
  • przy wysokich ciśnieniach roboczych: zalecane 10 Nm.

Normy i zgodność

• Dyrektywa: 2014/68/UE (urządzenia ciśnieniowe)
• Normy / przepisy: DIN EN 13611, DIN EN 16668, ISO 23550
• Zgodności: EAC, UKCA

Wymiary i masa (VKF10.050PED)

• A: 30 mm
• BØ: 155 mm
• CØ: 101 mm
• E (ISO): 125 mm
• E (ASME): 120,7 mm
• ER (ISO) przy montażu w kołnierzu DN+1: 145 mm
• ER (ASME) przy montażu w kołnierzu DN+1: 139,7 mm
• G: 167 mm
• Masa: 2,9 kg

Podsumowanie

Siemens VKF10.050PED to wytrzymały, bezprzylgowy zawór motylkowy DN50 do regulacji gazu, powietrza i spalin w aplikacjach spalania. Konstrukcja międzykołnierzowa, efektywny zakres regulacji 5–85°, dopuszczenie do PS 4 bar oraz stal nierdzewna dysku i wału sprawiają, że jest to rozwiązanie przeznaczone do precyzyjnej regulacji przepływu w instalacjach gazowych, z wygodnym montażem siłownika dzięki dołączonej płycie ASK33.1 i sprzęgłu na wałek D Ø10 mm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania Dyrektywy w sprawie urządzeń ciśnieniowych 2014/68/UE i posiada oznaczenie CE.
• Zgodność produktu wykazano na podstawie norm: DIN EN 13611, DIN EN 16668 oraz ISO 23550.
• Produkt posiada zgodność EAC oraz UKCA.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach, zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa oraz dokumentacją producenta.
• Manipulacje, samowolne modyfikacje i przeróbki produktu są zabronione.
• Po upadku lub uderzeniu zaworu nie wolno ponownie uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Zawór motylkowy VKF10.050PED wolno uruchamiać i ponownie uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Do zaworu VKF10.050PED można stosować wyłącznie kompatybilne siłowniki z kierunkiem obrotu w lewo.
• Podczas uruchomienia należy zwrócić uwagę na prawidłowy kierunek obrotu siłownika; nieprawidłowy kierunek obrotu może spowodować nieprawidłową pracę układu regulacji.
• Produkt jest przeznaczony do gazów z rodziny I–III, powietrza i spalin. Dopuszczalne są wyłącznie media określone przez producenta, w tym maks. 1% obj. H2S, suchy, oraz maks. 1% obj. NH3, suchy.
• Maksymalne dopuszczalne ciśnienie robocze dla produktu wynosi 400 kPa (4 bar). Nie wolno przekraczać tej wartości.
• Przepływ przez zawór jest możliwy w obu kierunkach, jednak montaż musi być wykonany zgodnie z dokumentacją producenta i odpowiednim doborem kołnierzy oraz uszczelnień.
• Zawór należy montować między kołnierzami zgodnymi z ISO 7005-2 (PN10/PN16) i ANSI, stosując uszczelnienia kołnierza odpowiednie do danego rodzaju gazu.
• Dla modelu VKF10.050PED należy zapewnić właściwe warunki montażu i dokręcania zgodnie z dokumentacją; nieprawidłowa osiowość, niewspółosiowość kątowa lub równoległa mogą zmniejszyć powierzchnię uszczelnienia i pogorszyć szczelność układu.
• Przy montażu lub wymianie należy sprawdzić szczelność połączeń i całego układu.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu, ponieważ grozi to nieprawidłowym działaniem funkcji bezpieczeństwa.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych i temperaturowych określonych przez producenta.
• Zawór jest produktem bezobsługowym; wszelkie czynności należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Po zakończeniu eksploatacji produkt należy rozmontować na części i posegregować według materiałów, a następnie zutylizować zgodnie z lokalnymi przepisami. Produkt nie zawiera elektroniki.
