VKF10.032PED Zawór motylkowy regulacyjny w konstrukcji międzykołnierzowej ISO 7005-2, do gazów z rodziny I - III, powietrza i spalin do 180 [°C], DN32

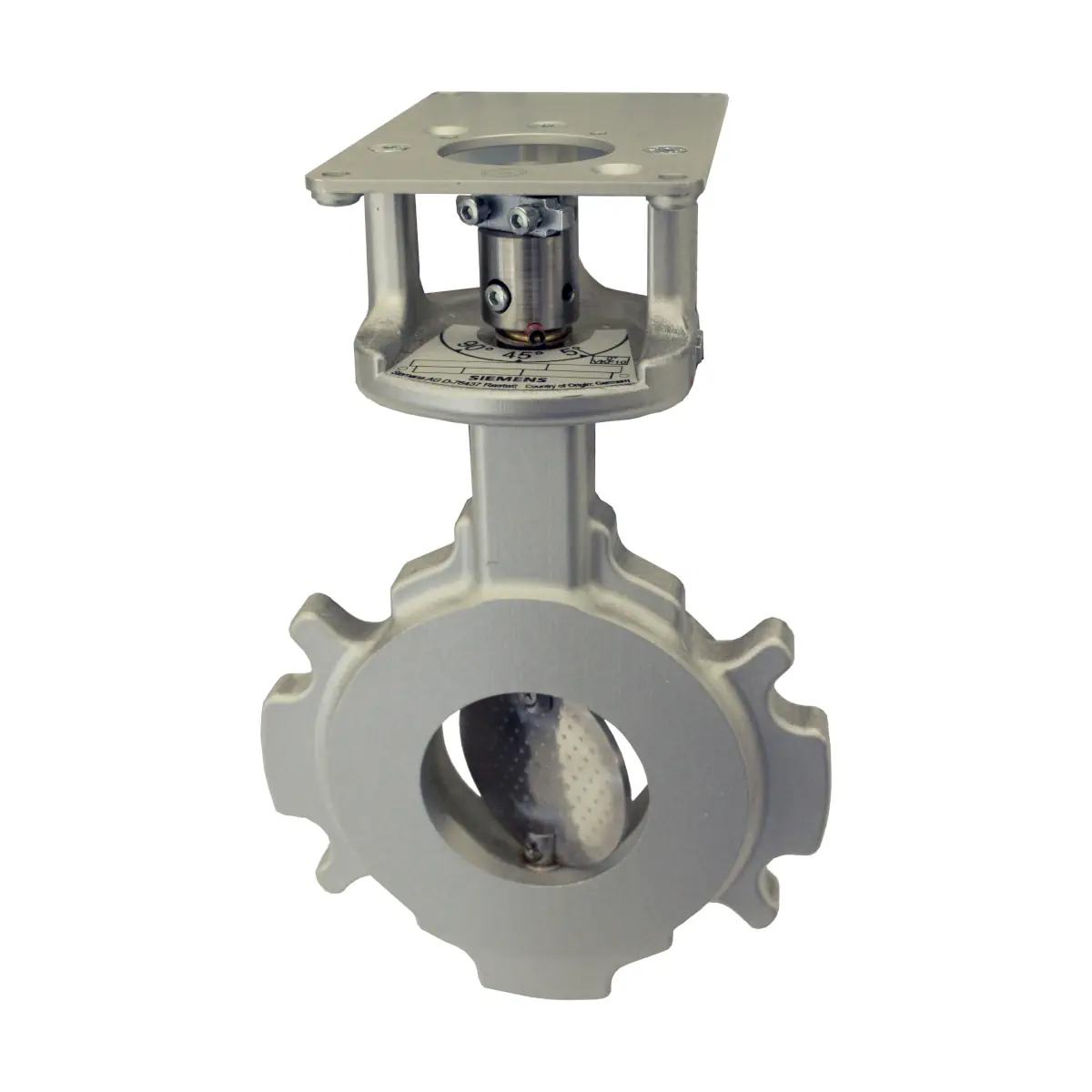

VKF10.032PED to zawór motylkowy Siemens (Smart Infrastructure) w konstrukcji międzykołnierzowej (bezprzylgowej), przeznaczony do montażu w instalacjach gazowych jako armatura regulacyjna. Zawór pracuje w efektywnym zakresie nastawy 5–85° i jest przystosowany do gazów z rodziny I–III, a także powietrza oraz spalin do 180°C. W komplecie znajduje się sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1 do montażu kompatybilnych siłowników (siłownik zamawiany osobno).

Najważniejsze cechy

• Producent: Siemens
• Model: VKF10.032PED
• Nr magazynowy: S55592-G119-A100
• Typ: zawór motylkowy regulacyjny, międzykołnierzowy (bezprzylgowy)
• Średnica (DN): 32 (montaż do kołnierzy: DN32 + DN40)
• Efektywny kąt obrotu: 5–85°
• Media: gazy z rodziny I–III, powietrze i spaliny
• Temperatura pracy: powietrze/spaliny: -15…+180°C; gaz: -15…+60°C
• Maks. dopuszczalne ciśnienie (PS): 400 kPa (4 bar)
• Przeciek (powietrze): < 2% przy Δp = 0,5 kPa
• Montaż: między kołnierzami ISO 7005-2 (PN10/PN16) oraz ANSI
• W komplecie: sprzęgło do wałka D Ø10 mm i płyta montażowa ASK33.1
• Uwaga dot. doboru siłownika: do VKF10.xxxPED można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo

Zastosowanie

VKF10.032PED stosuje się w instalacjach spalania jako armaturę regulacyjną, np.:

• jako zawór regulacji gazu,
• jako zawór regulacji powietrza,
• jako zawór spalin w układach recyrkulacji spalin,
• do zastosowań o dużym zakresie regulacji,
• do biogazów i gazów recyklingowych o niewielkiej agresywności.

Media i ograniczenia

• Rodzaje gazów: gazy z rodziny I–III, powietrze i spaliny
• Dopuszczalne domieszki (suche): do maks. 1% obj. H₂S oraz do maks. 1% obj. NH₃
• Uwaga eksploatacyjna: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody (ryzyko nieprawidłowego działania funkcji bezpieczeństwa)

Konstrukcja i wykonanie

• Obudowa zaworu: GGG40.3 (żeliwo z grafitem sferoidalnym wg EN 1563)
• Wał i dysk: stal nierdzewna
• Uszczelnienie wału: 2 × o-ring
• Bez metali kolorowych
• Przepływ: możliwy w obu kierunkach
• Nastawa po montażu siłownika: wskaźnik pozycji i dysk ustawiane na 5° (do używania efektywnego zakresu nastawy)

Kompatybilne siłowniki (zamawiane osobno)

• SQM33 – montaż z ASK33.1 (ASK33.1 w komplecie z zaworem)
• SQM40.xx5xxx – montaż z ASK33.1 (ASK33.1 w komplecie z zaworem)
• SQM45.295B9 – montaż z ASK33.1 (ASK33.1 w komplecie z zaworem)

Uwaga: zawór motylkowy wolno uruchamiać wyłącznie z zamontowanym prawidłowo siłownikiem.

Montaż i uruchomienie

• Montaż: między kołnierzami wg ISO 7005-2 (PN10/PN16) oraz ANSI
• Kołnierze (rozmiar): DN32 + DN40
• Zwiększenie autorytetu regulacji: możliwy montaż zaworu na kołnierzu o jeden rozmiar większym
• Uszczelnienia kołnierza: dobrać odpowiednio do rodzaju gazu
• Kierunek otwierania zaworu: obrót zgodnie z ruchem wskazówek zegara (patrząc na czoło osi)
• Kierunek obrotu siłownika: „lewo” (12:00 → 09:00) patrząc na czoło osi siłownika

Dane techniczne

• Maksymalne dopuszczalne ciśnienie (PS): 400 kPa (4 bar)
• Efektywny kąt obrotu: 85°
• Dobór momentu siłownika: przy niskich ciśnieniach (do 300 mbar) możliwe siłowniki 2,5 Nm lub 3 Nm; przy wysokich ciśnieniach roboczych zalecane 10 Nm
• Składowanie: -20…+60°C, wilgotność < 95% r.h. (EN 60721-3-1: klasa 1K3 / 1M2)
• Transport: -20…+60°C, wilgotność < 95% r.h. (EN 60721-3-2: klasa 2K2 / 2M2)
• Praca: (EN 60721-3-3: klasa 3K5 / 3M2) powietrze/spaliny -15…+180°C; gaz -15…+60°C

Wartości kv (dla efektywnego zakresu 5–85°)

Wymiary i masa (VKF10.032PED)

• A: 30 mm
• BØ: 120 mm
• CØ: 72 mm
• E (ISO): 100 mm
• E (ASME): 88,9 mm
• ER (ISO) przy montażu w kołnierzu o 1 rozmiar większym: 110 mm
• ER (ASME) przy montażu w kołnierzu o 1 rozmiar większym: 98,4 mm
• G: 158 mm
• Masa: 2,3 kg

Podsumowanie

Siemens VKF10.032PED to solidny, międzykołnierzowy zawór motylkowy do regulacji gazu, powietrza i spalin w aplikacjach spalania. Efektywny zakres nastawy 5–85°, dopuszczalne ciśnienie PS 4 bar, wykonanie ze stali nierdzewnej (dysk i wał) oraz komplet montażowy z ASK33.1 i sprzęgłem D Ø10 mm ułatwiają integrację z siłownikami serii SQM (z zachowaniem wymogu kierunku obrotu w lewo).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania Dyrektywy w sprawie urządzeń ciśnieniowych 2014/68/UE.
• Zgodność produktu wykazano na podstawie norm: DIN EN 13611, DIN EN 16668 oraz ISO 23550.
• Produkt posiada zgodność EAC oraz UKCA.
• Zawór motylkowy VKF10.032PED jest przeznaczony do gazów z rodziny I–III, powietrza oraz spalin. Dopuszczalne jest stosowanie z mediami zawierającymi maks. 1% obj. H2S (suchy) oraz maks. 1% obj. NH3 (suchy).
• Produkt przeznaczony do stosowania w instalacjach spalania jako armatura regulacyjna. Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje.
• Manipulacje oraz modyfikacje produktu są zabronione.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Zawór należy montować między kołnierzami zgodnymi z ISO 7005-2 (PN10/PN16) oraz ANSI, z użyciem uszczelnień kołnierzowych odpowiednich do danego rodzaju gazu.
• Dla modelu VKF10.032PED dopuszczalny jest montaż na kołnierzach DN32 lub DN40. Należy zapewnić niewielką tolerancję osiowości oraz niewspółosiowości kątowej i równoległej, ponieważ zmniejszenie powierzchni uszczelnienia może pogorszyć szczelność układu.
• Po montażu lub wymianie należy sprawdzić szczelność instalacji.
• Zawór wolno uruchamiać i ponownie uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Do zaworu VKF10.032PED można stosować wyłącznie kompatybilne siłowniki z kierunkiem obrotu w lewo.
• Przepływ przez zawór jest możliwy w obu kierunkach, jednak podczas uruchomienia należy zwrócić uwagę na prawidłowy kierunek obrotu siłownika i zaworu zgodnie z dokumentacją producenta.
• Maksymalne dopuszczalne ciśnienie robocze wynosi 400 kPa (4 bar). W przypadku przekroczenia dopuszczalnego ciśnienia roboczego należy zastosować regulator ciśnienia.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu, ponieważ grozi to nieprawidłowym działaniem funkcji bezpieczeństwa.
• Produkt należy eksploatować wyłącznie w dopuszczalnym zakresie temperatur: dla gazu od -15 do +60 °C, dla powietrza i spalin od -15 do +180 °C.
• Produkt jest bezobsługowy.
• Po zakończeniu eksploatacji produkt należy rozmontować na części i poddać segregacji materiałowej zgodnie z lokalnymi przepisami. Produkt nie zawiera elektroniki.
