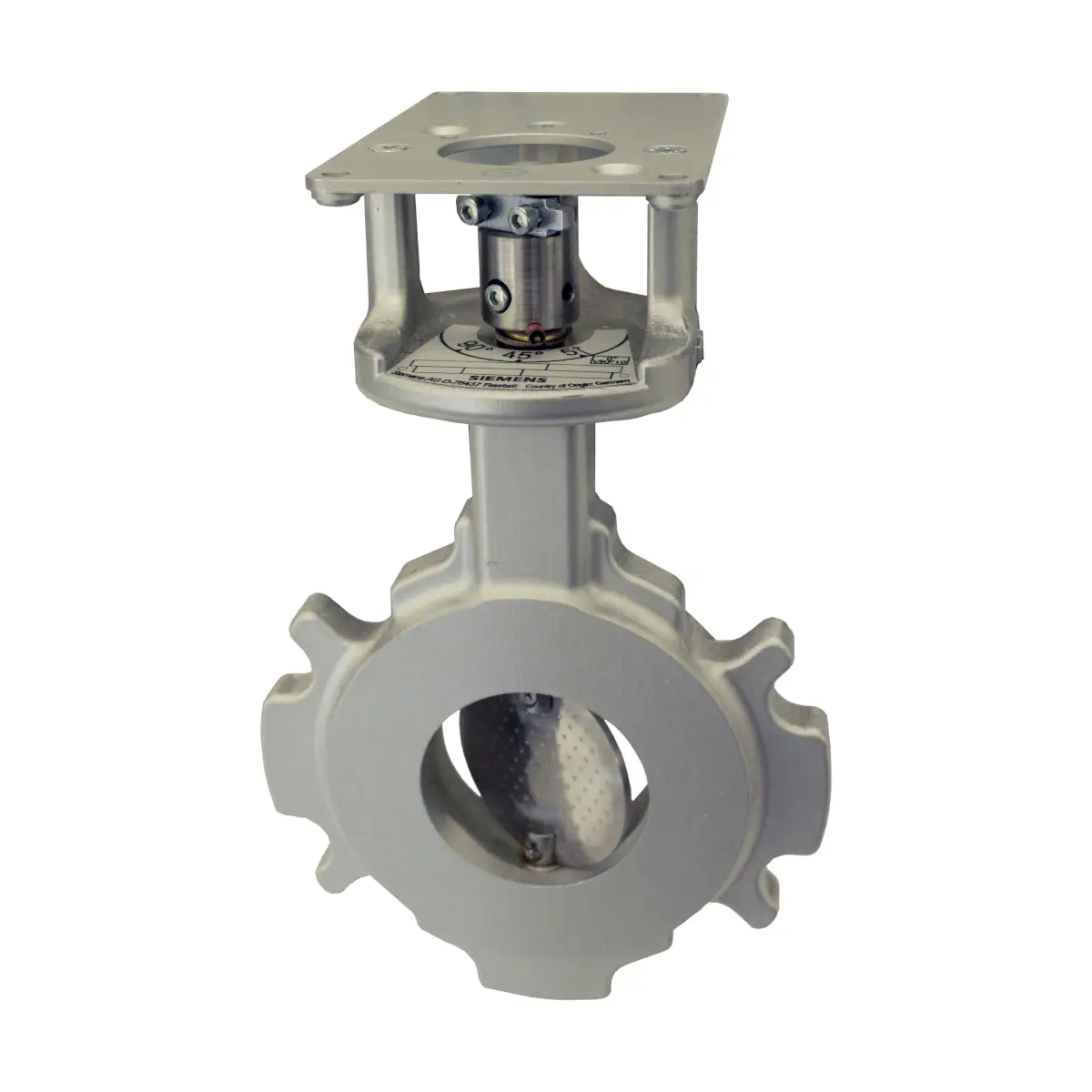

VKF10.080PED Zawór motylkowy regulacyjny w konstrukcji międzykołnierzowej ISO 7005-2, do gazów z rodziny I - III, powietrza i spalin do 180 [°C], DN80

VKF10.080PED to zawór motylkowy Siemens w konstrukcji międzykołnierzowej (wafer) do montażu w instalacjach gazowych i spalania. Zawór ma konstrukcję bezprzylgową oraz efektywny kąt obrotu 5–85°, dzięki czemu sprawdza się jako armatura regulacyjna przy dużym zakresie regulacji – dla gazów z rodziny I–III, powietrza oraz spalin do 180°C. Model VKF10.080PED jest przeznaczony do średnicy DN80 i może być montowany również na kołnierzu o jeden rozmiar większym (DN100) w celu zwiększenia autorytetu regulacji. W zestawie znajduje się sprzęgło do wałka D Ø10 mm oraz płyta montażowa ASK33.1.

Najważniejsze cechy

• Producent: Siemens
• Model: VKF10.080PED
• Nr magazynowy: S55592-G123-A100
• Typ: zawór motylkowy międzykołnierzowy do instalacji gazowych
• Średnica znamionowa: DN80 (możliwy montaż na kołnierzu DN100)
• Konstrukcja dysku: bezprzylgowa
• Efektywny kąt obrotu: 5–85°
• Media: gazy z rodziny I–III, powietrze i spaliny
• Spaliny / powietrze: do 180°C
• Maks. dopuszczalne ciśnienie (PS): 400 kPa (4 bar)
• Przeciek (powietrze): < 2% przy Δp = 0,5 kPa
• W komplecie: sprzęgło do wałka D Ø10 mm + płyta montażowa ASK33.1
• Montaż: między kołnierzami ISO 7005-2 (PN10/PN16) i ANSI

Zastosowanie

VKF10.080PED jest przeznaczony do zastosowań w instalacjach spalania jako armatura regulacyjna, m.in.:

• zawór regulacji gazu,
• zawór regulacji powietrza,
• zawór spalin w układach recyrkulacji spalin,
• zastosowania o dużym zakresie regulacji,
• biogazy i gazy recyklingowe o niewielkiej agresywności.

Materiały i wykonanie

• Obudowa zaworu: GGG40.3 (żeliwo z grafitem sferoidalnym wg EN 1563)
• Wał i dysk: stal nierdzewna
• Uszczelnienie wału: 2 × o-ring
• Bez metali kolorowych
• Po montażu siłownika wskaźnik pozycji i dysk ustawione są na 5°, aby wykorzystywać efektywny zakres nastawy.

Media i warunki pracy

• Rodzaje gazów: gazy z rodziny I–III, powietrze i spaliny
• Dopuszczalne domieszki (suche): do maks. 1% obj. H₂S oraz do maks. 1% obj. NH₃
• Zakres temperatur (praca): gaz: -15…60°C; powietrze i spaliny: -15…180°C
• Uwaga eksploatacyjna: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody

Montaż i uruchomienie

• Montaż między kołnierzami: ISO 7005-2 (PN10/PN16) oraz ANSI
• Kierunek przepływu: możliwy w obu kierunkach
• Uszczelnienia kołnierzowe: należy zastosować uszczelnienia odpowiednie do rodzaju gazu
• Uruchomienie: zawór wolno uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem
• Kierunek otwierania (patrząc na czoło osi): obrót zgodnie z ruchem wskazówek zegara zwiększa przepływ, przeciwnie – zmniejsza
• Ważne: do VKF10.080PED można stosować wyłącznie siłowniki z kierunkiem obrotu w lewo
• Montaż na kołnierzu o jeden rozmiar większym (DN100): możliwy w celu zwiększenia autorytetu regulacji; należy zapewnić niewielkie tolerancje osiowości/niewspółosiowości oraz sprawdzić skuteczność uszczelnienia na miejscu

Kompatybilne siłowniki i akcesoria

• Kompatybilne siłowniki: SQM33, SQM40.xx5xxx, SQM45.295B9
• Płyta montażowa: ASK33.1 (w komplecie z zaworem)
• Siłownik SQM50: wymaga płyty ASK33.3 (do zamówienia osobno) oraz wałka napędowego AGA58.5 (D Ø10 mm)
• Dobór momentu siłownika: przy niskich ciśnieniach (do 300 mbar) możliwe siłowniki 2,5 Nm lub 3 Nm; przy wysokich ciśnieniach roboczych zalecany moment 10 Nm
• Informacja do zamówienia: zawór motylkowy i siłownik zamawia się osobno

Dane montażowe i wymiary (VKF10.080PED)

• Moment mocowania: 50 Nm
• Śruby montażowe: DN ISO: 8 × M16; DN ASME: 4 × 5/8
• Śruby montażowe (DN+1): DN+1 ISO: 8 × M16; DN+1 ASME: 8 × 5/8
• Wymiary (mm): A = 30; BØ = 195; CØ = 132,5; E_ISO = 160; E_ASME = 152,4; E_RISO = 180; E_RASME = 190,5; G = 182
• Masa: 3,6 kg

Normy i zgodności

• Dyrektywa: 2014/68/UE (urządzenia ciśnieniowe)
• Normy: DIN EN 13611, DIN EN 16668, ISO 23550
• Zgodności: EAC, UKCA
• RoHS (Chiny): zgodność z chińską dyrektywą RoHS

Podsumowanie

Siemens VKF10.080PED to solidny zawór motylkowy DN80 do regulacji gazu, powietrza i spalin w instalacjach spalania, z efektywnym zakresem pracy 5–85° oraz dopuszczalnym ciśnieniem PS 4 bar. Konstrukcja międzykołnierzowa, możliwość montażu na kołnierzu DN100 oraz komplet obejmujący sprzęgło D Ø10 mm i płytę ASK33.1 ułatwiają integrację z siłownikami serii SQM w aplikacjach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE zgodnie z Dyrektywą w sprawie urządzeń ciśnieniowych 2014/68/UE.
• Zgodność wyrobu wykazano na podstawie norm: DIN EN 13611, DIN EN 16668 oraz ISO 23550.
• Produkt posiada zgodność EAC oraz UKCA.
• Przeznaczony do gazów z rodziny I–III, powietrza i spalin. Dopuszczalne są wyłącznie media zgodne z dokumentacją producenta, w tym maks. 1% obj. H2S, suchy oraz maks. 1% obj. NH3, suchy.
• Maksymalne dopuszczalne ciśnienie robocze wynosi 400 kPa (4 bar). W przypadku przekroczenia dopuszczalnego ciśnienia należy zastosować odpowiedni regulator ciśnienia.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach oraz zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Manipulacje, przeróbki i modyfikacje produktu są zabronione.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Zawór wolno uruchamiać i ponownie uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem.
• Do modelu VKF10.080PED wolno stosować wyłącznie kompatybilne siłowniki z kierunkiem obrotu w lewo, zgodnie z dokumentacją producenta.
• Podczas uruchomienia należy zwrócić uwagę na prawidłowy kierunek obrotu siłownika. Nieprawidłowy kierunek obrotu może spowodować błędne działanie regulacji przepływu.
• Montaż należy wykonywać między kołnierzami zgodnymi z ISO 7005-2 (PN10/PN16) oraz ANSI, z zastosowaniem uszczelnień kołnierza odpowiednich do danego rodzaju gazu.
• Przepływ przez zawór jest możliwy w obu kierunkach, jednak montaż musi być wykonany zgodnie z dokumentacją producenta i właściwymi warunkami instalacji.
• Należy zapewnić warunki montażu o niewielkiej tolerancji w zakresie osiowości oraz niewspółosiowości kątowej i równoległej. Zmniejszenie powierzchni uszczelnienia wymaga sprawdzenia skuteczności uszczelnienia na miejscu.
• Przy montażu lub wymianie należy sprawdzić szczelność instalacji.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do produktu. W przeciwnym razie istnieje niebezpieczeństwo nieprawidłowego działania funkcji bezpieczeństwa.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych i temperaturowych: dla powietrza i spalin od -15 do +180°C, dla gazu od -15 do +60°C.
• Produkt jest bezobsługowy. Wszelkie czynności serwisowe należy wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy zdemontować na części i posegregować według materiałów, a następnie zutylizować zgodnie z obowiązującymi lokalnymi przepisami. Produkt nie zawiera elektroniki.
