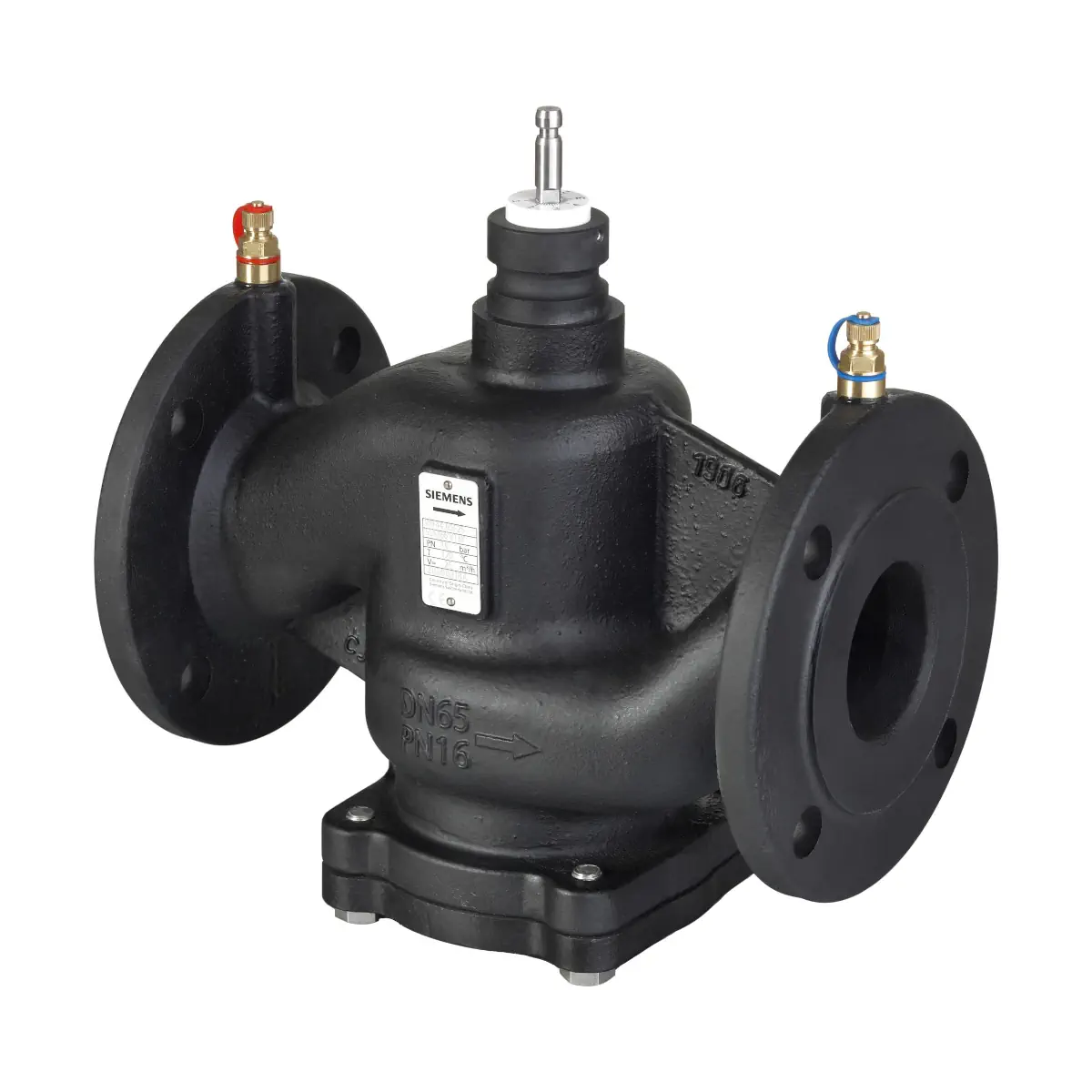

VPF44.150F150 Zawór PICV kołnierzowy z żeliwa, PN16, DN150, V100 150 [m3/h], współpracuje z SAV..P.., SQV..P..

VPF44.150F150 to zawór PICV (Pressure Independent Control Valve) Siemens Acvatix™ o ciśnieniu nominalnym PN16, z przyłączami kołnierzowymi, przeznaczony do precyzyjnej regulacji przepływu w zamkniętych instalacjach HVAC. Model ten łączy w jednym korpusie zawór regulacyjny, mechanizm nastawy przepływu (V100) oraz wbudowany regulator różnicy ciśnienia (DPR), dzięki czemu utrzymuje zadany przepływ w szerokim zakresie zmian ciśnienia w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF44.150F150
• Numer magazynowy: S55266-V146
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym DPR
• Ciśnienie nominalne: PN16
• Średnica nominalna: DN150
• Skok nominalny (H100): 43 mm
• Przepływ V100 (przy H100): 150 m³/h
• Minimalny nastawialny przepływ Vmin (przy H100): 19 m³/h
• Punkty pomiarowe P/T: 3 punkty (p1, p2, p3)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Stosunek regulacji: 1:100
• Poziom nieszczelności: klasa IV (wg EN 1349)
• Siłowniki współpracujące: SAX..P.., SAV..P.. lub SQV..P.. (zamawiane oddzielnie)

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze – jako zawór regulacyjny.
• Obiegi zamknięte z wodą grzewczą/chłodniczą, także z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035).

Zasada działania PICV (co daje VPF44.150F150)

VPF44.150F150 łączy trzy funkcje w jednym urządzeniu:

• regulację przepływu (zawór regulacyjny o liniowej charakterystyce),
• nastawę przepływu maksymalnego V100 (mechanizm nastawy z podziałką),
• równoważenie hydrauliczne (wbudowany, mechaniczny regulator różnicy ciśnienia utrzymujący stałą różnicę ciśnienia na zaworze regulacyjnym).

Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór, a wysuwanie trzpienia otwiera zawór. Fabryczne położenie zaworu (bez siłownika) to ZAMKNIĘTY.

Nastawa przepływu (V100) i minimalna różnica ciśnienia

• Zakres nastawy przepływu (przy H100): 19…150 m³/h.
• Minimalna wymagana różnica ciśnienia ∆pmin w kanale regulacyjnym zaworu zależy od nastawy i wynosi 17…30 kPa.
• Uwaga montażowa: przy montażu z trzpieniem usytuowanym poziomo przepływ zmniejsza się o ok. 5%.

Punkty pomiaru ciśnienia (P/T)

Zawór VPF44.150F150 posiada 3 punkty pomiarowe P/T do pomiaru i monitorowania ciśnienia różnicowego podczas uruchamiania:

• p1 – ciśnienie na wlocie A (opaska czerwona),
• p2 – ciśnienie na wylocie zaworu regulacyjnego (opaska niebieska),
• p3 – ciśnienie na wylocie B (opaska niebieska).

Dane techniczne

• PN: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika (DN150): 1…120°C
• ∆pmax w kanale regulacyjnym zaworu: 600 kPa
• Zalecenie akustyczne: dla cichej pracy nie należy przekraczać różnicy ciśnienia 150 kPa podczas pracy zaworu
• Średnia dokładność przepływu (DN100…150): ±10% od ∆pmin do 105 kPa oraz ±5% od 105…600 kPa
• Przyłącza: kołnierzowe ISO 7005-2
• Króćce pomiaru ciśnienia (punkty P/T): G 1/4 cala (połączenie), końcówki pomiarowe 2 mm × 40 mm

Materiały

• Korpus zaworu (DN150, PN16): żeliwo sferoidalne GJS-400-18RT
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (VPF44.150F150)

• DN: 150
• ØD: 285 mm
• ØD1: 211 mm
• ØD2: 23 mm (8x)
• L1: 480 mm
• L2: 240 mm
• L3: 233 mm
• ØK: 240 mm
• H1: 197 mm
• H2: 316,5 mm
• H (z siłownikiem): 660 mm (SAV..P..) lub 590 mm (SQV..P..)
• Masa: 110 kg

Montaż i uruchomienie – kluczowe wymagania

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Rekomendacja: montaż na przewodzie powrotnym (niższa temperatura w obiegach grzewczych).
• Nastawa wstępna: przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika; nastawę przepływu ustawia się zgodnie z tabelą „Przepływ objętościowy / nastawa na skali” (nie ustawiać poniżej wartości 0.6).
• Uruchomienie: zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem; podczas płukania i prób ciśnieniowych zawór powinien być otwarty.

Zamawianie i dostawa

• Zawór i siłownik należy zamawiać oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF44.150F150 to kołnierzowy zawór PICV PN16 dla DN150, zapewniający stabilną regulację i równoważenie hydrauliczne dzięki wbudowanemu regulatorowi różnicy ciśnienia. Zakres nastawy przepływu 19…150 m³/h, punkty pomiarowe P/T oraz liniowa charakterystyka czynią go praktycznym rozwiązaniem do dużych obiegów HVAC, gdzie wymagana jest powtarzalna i przewidywalna praca niezależnie od wahań ciśnienia w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii Siemens Acvatix VPF44.. i dla wariantu VPF44.150F150 (PN16, DN150) posiada oznakowanie CE zgodnie z dokumentacją producenta.
• Urządzenie jest osprzętem ciśnieniowym do instalacji HVAC, przeznaczonym wyłącznie do obiegów zamkniętych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.
• Dopuszczalne medium: woda grzewcza niskiej i średniej temperatury, woda chłodnicza oraz woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Dopuszczalne ciśnienie robocze dla modelu VPF44.150F150 wynosi 1600 kPa (16 bar), a dopuszczalna temperatura czynnika 1…120 °C. Przekroczenie tych wartości jest niedopuszczalne.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Montaż należy wykonywać bez podłączonego zasilania siłownika. Przed rozpoczęciem prac należy odłączyć zasilanie, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie dotykać nagrzanych elementów bez odpowiednich środków ochrony. Kontakt z gorącymi częściami może spowodować oparzenia.
• Podczas montażu należy bezwzględnie przestrzegać oznaczonego kierunku przepływu czynnika (strzałka na korpusie zaworu). Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę urządzenia.
• Zaworu nie wolno używać jako punktu stałego lub elementu nośnego instalacji.
• Przed montażem należy usunąć zanieczyszczenia, opiłki, pozostałości po spawaniu i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy stosować filtr lub odmulacz.
• Nie izolować termicznie uchwytu/mocowania siłownika. Należy zapewnić swobodną cyrkulację powietrza wokół siłownika.
• Zawór i siłownik należy zamontować prawidłowo przed otwarciem zaworów odcinających instalacji. Napełnianie instalacji oraz płukanie wolno wykonywać tylko przy całkowicie otwartych zaworach.
• Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV. Podczas płukania i prób ciśnieniowych instalacji zawór musi być otwarty.
• Dla modelu VPF44.150F150 maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu z odpowiednim siłownikiem wynosi 600 kPa, a maksymalna dopuszczalna różnica ciśnienia przy której zawór z siłownikiem jeszcze niezawodnie się zamyka wynosi 600 kPa.
• Fabryczne położenie zaworu bez siłownika: zamknięty.
• Zawory PICV nie mogą być stosowane jako element ograniczający przepływ bez zamontowanego siłownika.
• Przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika. Nie ustawiać nastawy poniżej wartości 0,6.
• Jeżeli zawór współpracuje z siłownikiem, należy zachować ostrożność względem ruchomych elementów. Istnieje ryzyko obrażeń spowodowanych pochwyceniem kończyn; unikać kontaktu z obszarami niebezpiecznymi.
• Urządzenie należy stosować wyłącznie z kompatybilnymi siłownikami Siemens wskazanymi przez producenta dla tego modelu. Stosowanie siłowników innych producentów powoduje utratę gwarancji i może skutkować nieprawidłową pracą.
• W celu zapewnienia cichej pracy producent zaleca, aby podczas pracy zaworu nie przekraczać różnicy ciśnienia 150 kPa.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami.
