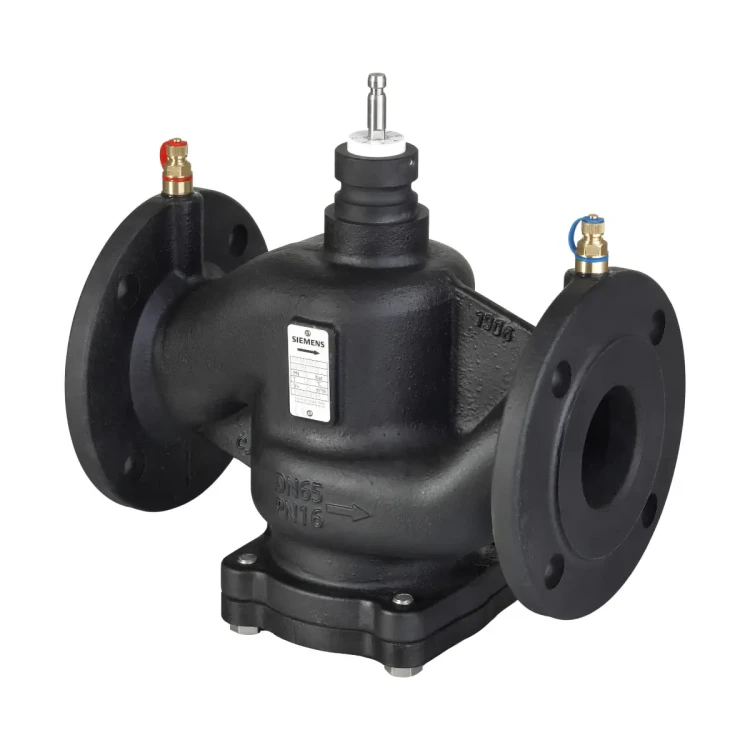

VPF44.50F25 Zawór Kombi kołnierzowy z żeliwa, PN16, DN50, V100 26,2 m3/h, współpracuje z SAX..P.., SQV..P..

VPF44.50F25 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Acvatix™, przeznaczony do instalacji HVAC w obiegach zamkniętych. Zawór posiada wbudowany regulator różnicy ciśnienia (DPR) oraz mechanizm nastawy przepływu ze skalą, dzięki czemu po jednorazowym ustawieniu przepływu maksymalnego utrzymuje on stabilny przepływ mimo wahań ciśnienia w układzie. Wersja VPF44 jest wykonana dla klasy PN16 i posiada przyłącza kołnierzowe.

Najważniejsze cechy

• Producent: Siemens
• Model: VPF44.50F25
• Typ: zawór PICV (Pressure Independent Control Valve) z wbudowanym regulatorem różnicy ciśnienia
• Klasa ciśnieniowa: PN16
• Średnica nominalna: DN50
• Przyłącza: kołnierzowe wg ISO 7005-2
• Charakterystyka zaworu: liniowa wg VDI / VDE 2173
• Stosunek regulacji: 1:100
• Skok nominalny (H100): 20 mm
• V100 (przy całkowicie otwartym zaworze): 24,6 m³/h
• Vmin (najmniejszy nastawialny przepływ przy H100): 5,7 m³/h
• Punkty pomiaru ciśnienia P/T: 3 punkty (p1, p2, p3)
• Uwaga montażowa: przy montażu z trzpieniem w poziomie przepływ zmniejsza się o ok. 5%

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze jako zawór regulacyjny.
• Wyłącznie do obiegów zamkniętych.

Zasada działania (PICV)

VPF44.50F25 łączy w jednym korpusie trzy funkcje:

• zawór regulacyjny do regulacji przepływu objętościowego,
• mechanizm nastawy przepływu (nastawa wstępna) ograniczający przepływ maksymalny,
• regulator różnicy ciśnienia (DPR), który utrzymuje stałą różnicę ciśnienia na zaworze regulacyjnym (p1 – p2), stabilizując przepływ mimo zmian ciśnienia w instalacji.

Nastawa przepływu

• Zakres nastawy przepływu (V100): od 5,7 do 24,6 m³/h (w zależności od ustawienia skali).
• Minimalna wymagana różnica ciśnienia ∆pmin zależy od nastawy i wynosi ok. 30…55 kPa.
• Wskazówka instalacyjna: nie należy ustawiać nastawy poniżej wartości 0,6.
• Skala nastaw: zawory VPF44.. posiadają symetryczną skalę, ułatwiającą uruchomienie (identyczne położenia nastawy wstępnej zapewniają identyczne natężenie przepływu).

Punkty pomiaru ciśnienia P/T

Zawór VPF44.50F25 jest wyposażony w trzy punkty P/T, przeznaczone do pomiaru i monitorowania ciśnienia różnicowego podczas uruchamiania:

• p1 – na przyłączu wlotowym A (czerwona opaska),
• p2 – na przyłączu wylotowym zaworu regulacyjnego (niebieska opaska),
• p3 – na przyłączu wylotowym B (niebieska opaska).

Urządzenia współpracujące (siłowniki)

• Zawór może współpracować z siłownikami SAX..P.. lub SQV..P.. (dla DN50 / H100 = 20 mm).
• ∆pmax (maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu z siłownikiem): 600 kPa.
• ∆ps (maks. różnica ciśnienia, przy której zawór z siłownikiem jeszcze niezawodnie się zamyka): 700 kPa.
• Uwaga: zawory PICV nie mogą być stosowane jako ograniczające przepływ bez zamontowanego siłownika; sterowanie ręczne jest możliwe wyłącznie z zamontowanym siłownikiem.

Dane techniczne

• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: 1…120 °C
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu V100) wg EN 1349
• Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór, wysuwanie trzpienia zaworu otwiera zawór
• Cicha praca: dla niskiego poziomu hałasu podczas pracy zaworu nie należy przekraczać różnicy ciśnienia 150 kPa
• Warunki otoczenia (praca): 1…55 °C, 5…95% r.h.

Materiały

• Korpus zaworu (DN50, PN16): żeliwo szare GJL-250
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (DN50)

• B: 17 mm
• ØD: 165 mm
• ØD1: 99 mm
• ØD2: 19 mm (4 otwory)
• L1: 230 mm
• L2: 115 mm
• L3: 115 mm
• ØK: 125 mm
• H1: 102,5 mm
• H2: 199 mm
• H (z siłownikiem): 545 mm (SAX..P..) / 492 mm (SQV..P..)
• Masa: 15 kg

Zamawianie i dostawa

• Typ: VPF44.50F25
• Numer magazynowy: S55266-V175
• Zawory PICV i siłowniki należy zamawiać oddzielnie.
• Zawór jest dostarczany bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF44.50F25 to kołnierzowy zawór PICV PN16 dla DN50, który dzięki wbudowanemu regulatorowi różnicy ciśnienia oraz nastawie przepływu zapewnia stabilną regulację i ułatwia hydrauliczne równoważenie instalacji. Trzy punkty pomiarowe P/T (p1, p2, p3) wspierają uruchomienie i diagnostykę, a kompatybilność z siłownikami SAX..P.. lub SQV..P.. pozwala zbudować kompletne rozwiązanie do precyzyjnej regulacji przepływu w systemach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do rodziny VPF44.. objętej deklaracją zgodności UE (CE) producenta.
• Zawór przeznaczony wyłącznie do instalacji grzewczych, wentylacyjnych, klimatyzacyjnych i ciepłowniczych w obiegach zamkniętych, dla dopuszczonych mediów wskazanych przez producenta.
• Montaż, uruchomienie i serwis wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Podczas montażu należy bezwzględnie przestrzegać wskazanego kierunku przepływu (strzałka na korpusie zaworu). Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji lub uszkodzenie zaworu.
• Zawór należy montować bez naprężeń mechanicznych. Nie używać zaworu jako punktu stałego, podpory ani elementu przenoszącego obciążenia instalacji.
• Przed montażem należy usunąć zanieczyszczenia, opiłki i pozostałości po spawaniu z zaworu i rurociągów. Przed zaworem należy stosować filtr siatkowy lub odmulacz w celu zwiększenia niezawodności i trwałości pracy.
• Przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika. Otwierać zawory odcinające dopiero po prawidłowym zamontowaniu siłownika.
• Instalację wolno napełniać, płukać i poddawać próbom ciśnieniowym tylko przy otwartym zaworze. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Fabryczne położenie zaworu bez siłownika: zamknięty. Należy uwzględnić ten stan podczas montażu, napełniania i uruchamiania instalacji.
• Nie ustawiać nastawy przepływu poniżej wartości 0.6 na skali. Nastawy poza dopuszczonym zakresem mogą prowadzić do nieprawidłowej pracy zaworu.
• Dla modelu VPF44.50F25 należy przestrzegać minimalnej różnicy ciśnienia wymaganej do poprawnej pracy regulatora różnicy ciśnienia zgodnie z tabelą producenta oraz nie przekraczać maksymalnej dopuszczalnej różnicy ciśnienia dyspozycyjnego dla współpracującego siłownika. Ciśnienie różnicowe w kanale regulacyjnym zaworu nie może przekroczyć 600 kPa.
• W celu zapewnienia cichej pracy nie należy przekraczać różnicy ciśnienia 150 kPa.
• Produkt pracuje z gorącym lub zimnym medium. Dotknięcie nagrzanych elementów bez odpowiednich środków ochrony może spowodować oparzenia.
• Podczas prac serwisowych należy zamknąć zawory odcinające, zredukować ciśnienie w instalacji i odczekać do ostygnięcia rur. Jeżeli zamontowano siłownik, przed pracami należy również wyłączyć pompę i odłączyć zasilanie.
• Odłączać siłownik od zaworu dopiero po całkowitym zredukowaniu ciśnienia w rurociągu. W przypadku siłowników SQV..P.. istnieje ryzyko pochwycenia lub przygniecenia kończyn przez elementy ruchome — unikać kontaktu ze strefą niebezpieczną.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza wokół zespołu napędowego.
• Dławnica trzpienia nie jest wymienna. W przypadku wycieku należy wymienić cały zawór.
