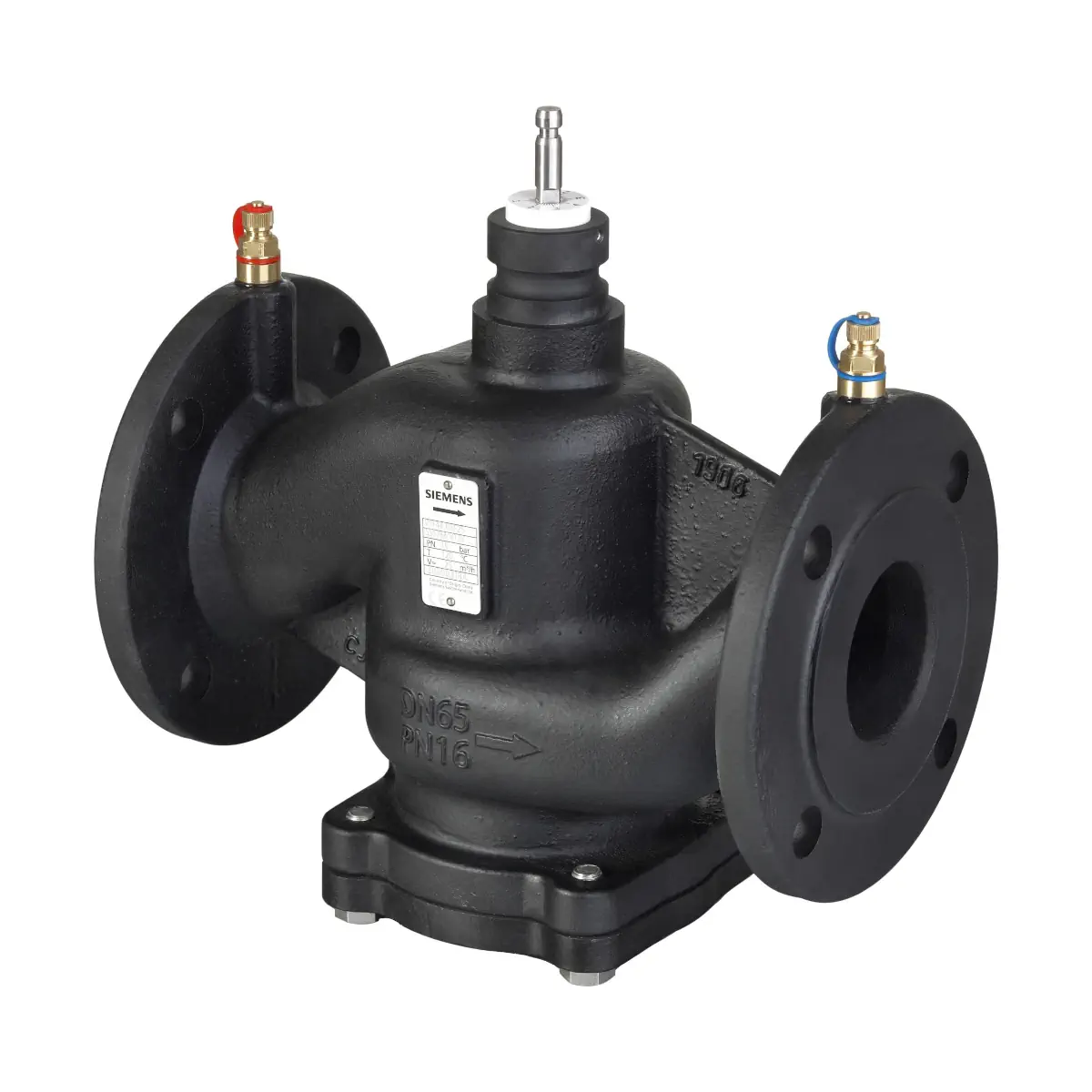

VPF44.80F35 Zawór Kombi kołnierzowy z żeliwa, PN16, DN80, V100 36,7 m3/h, współpracuje z SAX..P.., SQV..P..

VPF44.80F35 to kołnierzowy zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens Acvatix™, przeznaczony do instalacji HVAC i ciepłowniczych w obiegach zamkniętych. Zawór posiada wbudowany regulator różnicy ciśnień (DPR) oraz mechanizm nastawy przepływu, dzięki czemu utrzymuje zadany przepływ w szerokim zakresie zmian ciśnienia w instalacji. Model VPF44.80F35 jest wykonany w klasie PN16 i wyposażony w punkty pomiarowe P/T (dla VPF44..: p1, p2, p3) ułatwiające uruchomienie i diagnostykę.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VPF44.80F35
• Nr magazynowy: S55266-V178
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym DPR
• Przyłącza: kołnierzowe (ISO 7005-2)
• Średnica nominalna: DN80
• Ciśnienie nominalne: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Nastawa przepływu (V100): do 35,7 m³/h (przy H100 – całkowicie otwarty)
• Minimalny nastawialny przepływ (Vmin): 6,8 m³/h (przy H100 – całkowicie otwarty)
• Skok nominalny (H100): 20 mm (dla DN 50…80)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Stosunek regulacji: 1:100
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Punkty P/T: p1 (czerwona opaska), p2 i p3 (niebieska opaska)
• Współpraca z siłownikami: SAX..P.. lub SQV..P..

Zastosowanie

• Instalacje grzewcze, wentylacyjne i klimatyzacyjne oraz ciepłownicze – jako zawór regulacyjny.
• Obiegi zamknięte.

Zasada działania (PICV)

VPF44.80F35 łączy trzy funkcje w jednym urządzeniu:

• zawór regulacyjny – do regulacji przepływu objętościowego (charakterystyka liniowa),
• nastawa przepływu – skala umożliwiająca ustawienie obliczeniowego (maksymalnego) przepływu V100,
• regulator różnicy ciśnień (DPR) – utrzymuje stałą różnicę ciśnień na zaworze regulacyjnym (p1 – p2), stabilizując przepływ niezależnie od wahań ciśnienia w instalacji.

Pomiary i uruchomienie

• Punkty P/T umożliwiają pomiar i monitorowanie ciśnień podczas uruchamiania:
  • p1 – na wlocie A (czerwona opaska),
  • p2 – na wylocie zaworu regulacyjnego (niebieska opaska),
  • p3 – na wylocie B (niebieska opaska).
• Sterowanie ręczne jest możliwe wyłącznie z zamontowanym siłownikiem.

Nastawa wstępna przepływu

• Przed ustawieniem nastawy przepływu zaleca się zamontowanie siłownika.
• Ustawić przepływ zgodnie z tabelami „Przepływ objętościowy / nastawa na skali”.
• Nie ustawiać nastawy poniżej wartości 0,6.
• Zawory VPF44.. posiadają symetryczną skalę nastaw ułatwiającą uruchomienie.

Współpracujące siłowniki (dla VPF44.80F35)

• SAX..P.. – dopuszczalne: Δpmax 600 kPa, Δps 700 kPa
• SQV..P.. – dopuszczalne: Δpmax 600 kPa, Δps 700 kPa

Δpmax – maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu dla całego zakresu skoku zaworu z siłownikiem.
Δps – maksymalna dopuszczalna różnica ciśnienia, przy której zawór z siłownikiem jeszcze niezawodnie się zamyka (ciśnienie zamykające).

Dane techniczne

• DN: 80
• PN: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: 1…120 °C
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wody wg VDI 2035)
• Skok nominalny (H100): 20 mm
• Vmin: 6,8 m³/h
• V100: 35,7 m³/h
• Charakterystyka: liniowa
• Kierunek działania: wsuwanie trzpienia zaworu zamyka zawór; wysuwanie trzpienia zaworu otwiera zawór
• Stosunek regulacji: 1:100
• Poziom nieszczelności: klasa IV wg EN 1349 (0…0,01% V100)
• Średnia dokładność przepływu (DN 50…80): ±10% od Δpmin do 70 kPa oraz ±5% w zakresie 70…600 kPa
• Cicha praca: dla niskiego poziomu hałasu podczas pracy zaworu nie należy przekraczać różnicy ciśnienia 150 kPa
• Króćce P/T (połączenie): G 1/4
• Końcówki pomiarowe: 2 mm × 40 mm

Materiały

• Korpus zaworu (DN50…100, PN16): żeliwo szare GJL-250
• Trzpień, sprężyna: stal nierdzewna
• Tuleja: mosiądz
• Regulator: stal nierdzewna
• Uszczelnienia: EPDM

Wymiary i masa (VPF44.80F35)

• ØD: 200 mm
• ØD1: 132 mm
• ØD2: 19 mm (8x)
• L1: 310 mm
• L2: 155 mm
• L3: 139 mm
• ØK: 160 mm
• H1: 104,5 mm
• H2: 201 mm
• H (z siłownikiem SAX..P): 547 mm
• H (z siłownikiem SQV..P): 494 mm
• Masa: 28 kg

Montaż i ważne uwagi

• Obowiązuje oznaczony kierunek przepływu (strzałka na korpusie zaworu).
• Zawory najlepiej montować na przewodzie powrotnym (w obiegach grzewczych – niższe temperatury).
• Przed zaworem zalecany jest filtr lub odmulacz zwiększający niezawodność i trwałość.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Uruchamianie: zawory należy uruchamiać z prawidłowo zamontowanym siłownikiem; podczas płukania i prób ciśnieniowych instalacji zawór musi być otwarty.
• Ograniczenie ciśnienia: różnica ciśnienia ΔPmax w kanale regulacyjnym zaworu nie może przekraczać 600 kPa.
• Fabryczne położenie zaworu (bez siłownika): ZAMKNIĘTY.
• Uwaga montażowa: przy montażu z trzpieniem usytuowanym poziomo przepływ zmniejsza się o ok. 5%.

Zamawianie i dostawa

• Zawór PICV i siłownik należy zamawiać oddzielnie.
• W zamówieniu podać: typ oraz numer magazynowy.
• Zawór dostarczany jest bez przeciwkołnierzy i bez uszczelek.

Podsumowanie

Siemens VPF44.80F35 (DN80, PN16) to zawór PICV z kołnierzami, nastawą przepływu oraz wbudowanym regulatorem różnicy ciśnień, zaprojektowany do stabilnej regulacji przepływu w instalacjach HVAC. Zakres nastawy do V100 = 35,7 m³/h, punkty pomiarowe P/T (p1, p2, p3) oraz zgodność z siłownikami SAX..P.. i SQV..P.. czynią go wygodnym rozwiązaniem do uruchomienia i eksploatacji w układach o zmiennych warunkach hydraulicznych.
