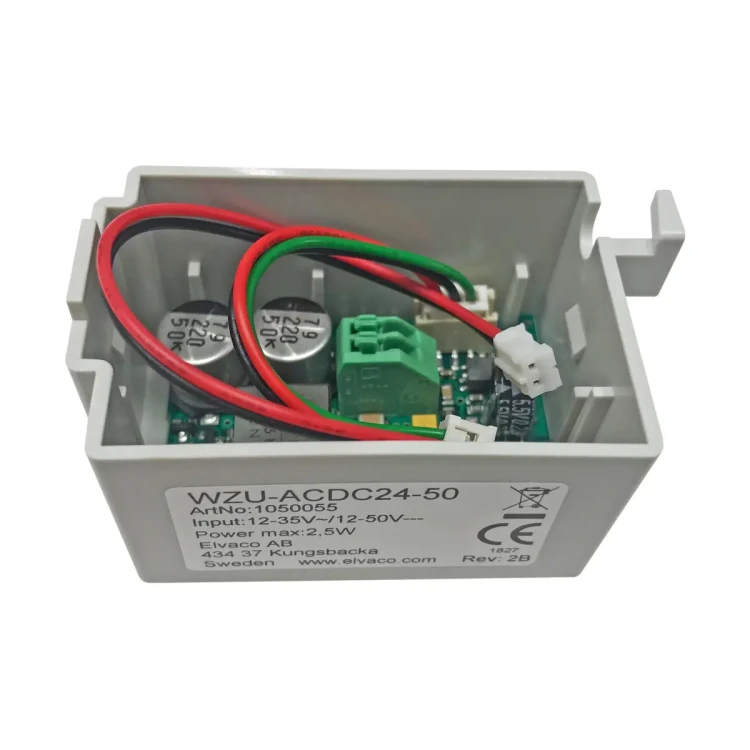

WZU-ACDC24-50 Zasilacz 24 V AC/DC z zaciskami podłączeniowymi

WZU-ACDC24-50 to zasilacz AC/DC 24 V (power pack) przeznaczony do zasilania ultradźwiękowych ciepłomierzy i liczników energii chłodu UH50... Wersja ta jest dostarczana z zaciskami i obsługuje zasilanie zarówno AC, jak i DC, w szerokim zakresie napięć, zapewniając przy tym czas podtrzymania > 30 min. w przypadku zaniku zasilania.

Najważniejsze cechy

• Producent: Siemens
• Model: WZU-ACDC24-50
• Typ: zasilacz (power pack) AC/DC 24 V z zaciskami
• Zastosowanie: zasilanie liczników UH50..
• Klasa ochrony: III (SELV)
• Czas podtrzymania przy zaniku zasilania: > 30 min.

Zastosowanie

WZU-ACDC24-50 służy jako zewnętrzne źródło zasilania dla liczników UH50.., które mogą być zasilane z zasilacza lub z baterii.

Dane techniczne

• Zasilanie: AC 12…35 V lub DC 12…50 V
• Częstotliwość: 50/60 Hz (dla AC) lub DC
• Maks. pobór mocy: 2.5 W
• Zaciski: 2 × 1.0 mm²
• Średnica zewnętrzna przewodu przyłączeniowego: Ø 5…6 mm
• Czas podtrzymania przy zaniku zasilania: > 30 min.
• Klasa ochrony: III (SELV)

Podsumowanie

Siemens WZU-ACDC24-50 to zasilacz AC/DC 24 V z zaciskami, przeznaczony do zasilania liczników UH50... Obsługa szerokiego zakresu napięć wejściowych (AC i DC) oraz podtrzymanie > 30 min. sprawiają, że jest to praktyczne rozwiązanie do instalacji, w których wymagane jest zasilanie sieciowe urządzenia pomiarowego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zasilacz WZU-ACDC24-50 jest elementem elektrycznym niskonapięciowym klasy ochrony III (SELV).
• Produkt należy zasilać wyłącznie napięciem w dopuszczalnym zakresie: AC 12...35 V lub DC 12...50 V, zgodnie z dokumentacją producenta.
• Maksymalny pobór mocy wynosi 2,5 W. Przed podłączeniem należy zweryfikować zgodność parametrów zasilania z wymaganiami urządzenia.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami elektrycznymi.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Podłączenie należy wykonywać wyłącznie do przewidzianych zacisków, z zastosowaniem przewodów o parametrach zgodnych z dokumentacją producenta.
• Produkt należy stosować wyłącznie z kompatybilnymi urządzeniami i modułami przewidzianymi przez producenta.
• Nie należy samodzielnie modyfikować produktu ani używać go w sposób niezgodny z dokumentacją producenta.
• Zużytego produktu nie wolno wyrzucać z odpadami komunalnymi. Należy przekazać go do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z lokalnymi przepisami.

Pliki do pobrania:
WZU-ACDC24-50 Karta katalogowa
