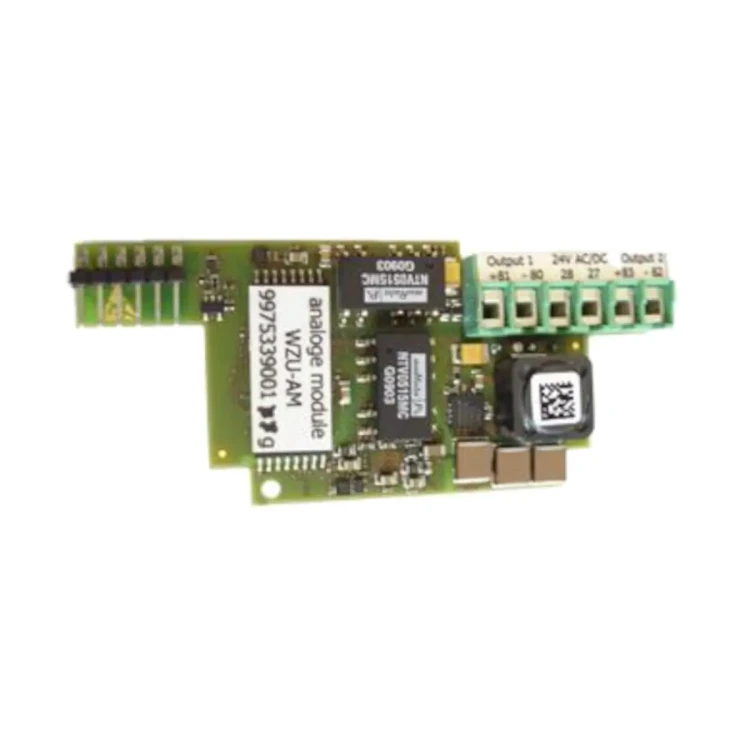

WZU-AM Moduł analogowy

WZU-AM to moduł analogowy (moduł komunikacyjny) przeznaczony do ultradźwiękowych liczników ciepła i chłodu Siemens UH50... Moduł montuje się w jednym z dwóch gniazd komunikacyjnych licznika, aby umożliwić zdalny odczyt wskazań. Zgodnie z dokumentacją, dołożenie lub wymiana modułu nie ma wpływu na pomiar zużycia, dlatego może być wykonana w dowolnym momencie bez naruszania etykiety.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: WZU-AM
• Rodzaj: moduł analogowy (moduł komunikacyjny)
• Kompatybilność: liczniki ciepła i chłodu UH50..
• Montaż: w gnieździe modułu 1 (lewy slot) lub gnieździe modułu 2 (prawy slot)
• Wpływ na metrologię: moduły komunikacyjne nie wpływają na pomiar; można je wymieniać bez naruszenia etykiety

Zastosowanie

WZU-AM stosuje się jako opcjonalne rozszerzenie licznika UH50.. w celu zapewnienia komunikacji do zdalnego odczytu danych z licznika (moduł montowany w jednym z dwóch dostępnych gniazd na moduły komunikacyjne).

Montaż i zgodność instalacyjna

• Licznik UH50 posiada 2 gniazda do montażu modułów komunikacyjnych.
• WZU-AM może być instalowany w slocie 1 (lewym) lub slocie 2 (prawym).
• Możliwe kombinacje instalowania modułów zależą od modułu użytego w drugim slocie (licznik obsługuje jednoczesny montaż dwóch modułów).

Ważne uwagi

• Nie umieszczać modułu analogowego w gnieździe 2, jeśli licznik jest zasilany z 230 V AC.

Podsumowanie

Siemens WZU-AM to dedykowany moduł analogowy do liczników UH50.., przeznaczony do rozbudowy komunikacji pod zdalny odczyt. Może być montowany w lewym lub prawym slocie licznika, a jego instalacja nie wpływa na pomiar. Kluczowe ograniczenie montażowe: przy zasilaniu licznika 230 V AC nie należy instalować WZU-AM w gnieździe 2.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Moduł analogowy WZU-AM jest modułem dodatkowym przeznaczonym wyłącznie do liczników Siemens typu UH50.. oraz UC50..
• Do zasilania modułu wymagane jest zewnętrzne źródło zasilania; zasilacz nie należy do standardowego zakresu dostawy.
• Zgodność CE jest zapewniona wyłącznie przy zastosowaniu przewidzianego przez producenta zasilacza.
• Przed rozpoczęciem prac montażowych i podłączeniowych należy wyłączyć napięcie zasilania.
• Napięcie zasilające należy podłączać wyłącznie do zacisków 27 i 28.
• Każdy moduł musi być zabezpieczony oddzielnym bezpiecznikiem w linii zasilania.
• Dopuszczalny zakres zasilania modułu wynosi 12…30 V AC lub 12…42 V DC. Nie stosować napięć spoza podanego zakresu.
• Należy stosować ochronę ESD i unikać zwarć na płytce drukowanej podczas montażu i podłączania.
• Przewody przyłączeniowe należy prowadzić wyłącznie przez przepusty licznika; nie wolno przygniatać przewodów pokrywą obudowy.
• Nie skracać przepustów bardziej niż to konieczne, ponieważ może to obniżyć stopień ochrony urządzenia.
• Przewody muszą być dobrane do przepustów i szczelnie je wypełniać; dopuszczalna średnica zewnętrzna przewodu wynosi 4…6 mm.
• Nie podłączać ekranu przewodu po stronie licznika.
• W przypadku liczników z zasilaniem 230 V moduł WZU-AM wolno instalować wyłącznie w slocie „Moduł 1”.
• Należy stosować wyłącznie dopuszczalne kombinacje modułów zgodnie z dokumentacją techniczną licznika.
• Wyjścia analogowe mają ograniczenia obciążenia: maks. 300 Ω dla wyjścia prądowego oraz 2 kΩ dla wyjścia napięciowego. Przekroczenie dopuszczalnego obciążenia powoduje błąd obciążenia.
• Maksymalna długość przewodów wynosi 100 m, a dopuszczalny przekrój przewodów do 1,5 mm².
• Po uruchomieniu moduł potrzebuje do około 2 minut na synchronizację z licznikiem; dopiero po tym czasie wartości na wyjściu stabilizują się.
• W przypadku błędu lub nieprawidłowych danych z licznika moduł może wymuszać wartości awaryjne na wyjściu analogowym (np. 0 V, 0 mA, 4 mA lub 3,5 mA zależnie od typu sygnału).
