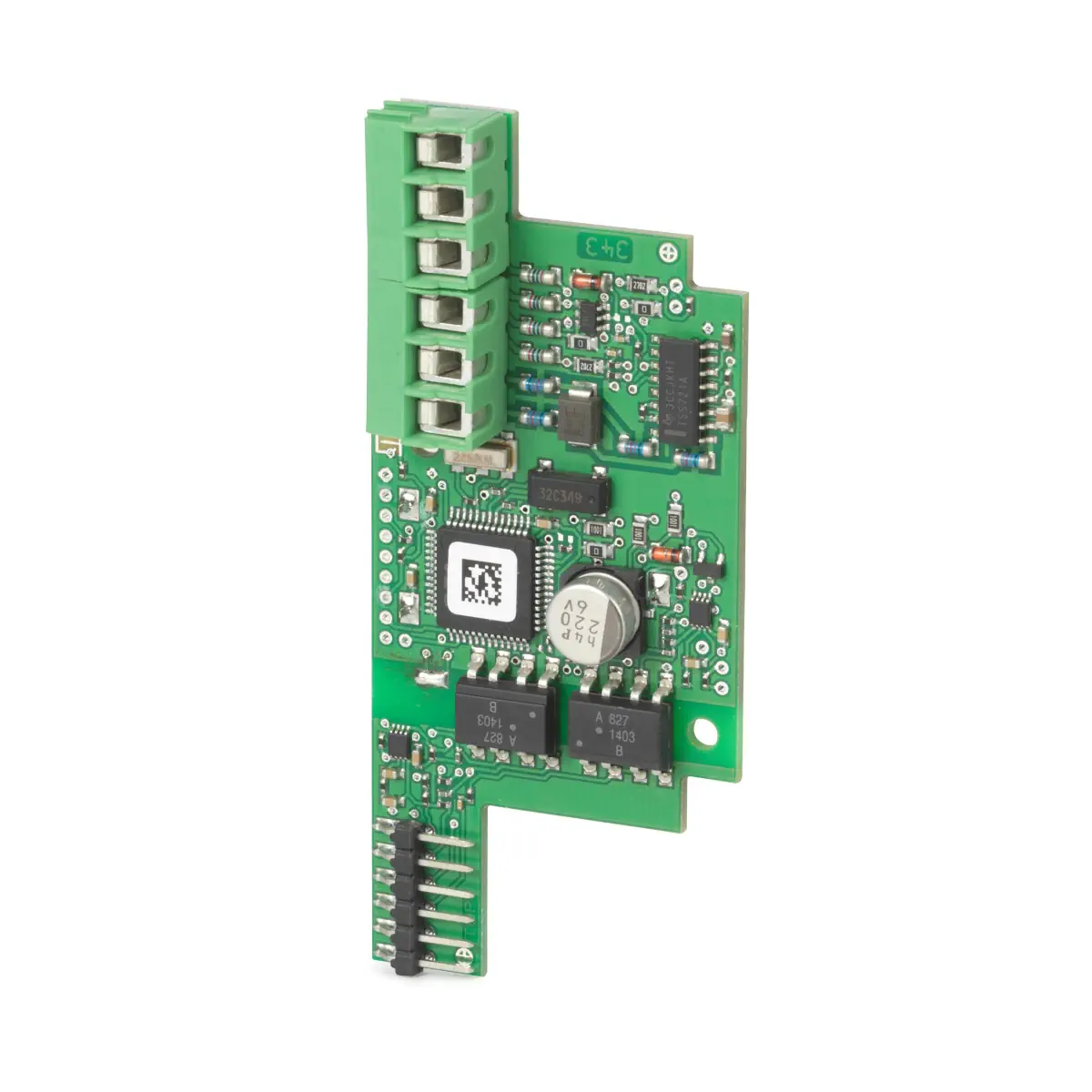

WZU-MI Moduł M-bus z dwoma wejściami impulsowymi do podłączenia wodomierzy

WZU-MI to moduł komunikacyjny M-bus z 2 wejściami impulsowymi do wodomierzy, przeznaczony jako wyposażenie opcjonalne do ultradźwiękowych liczników ciepła i chłodu Siemens ULTRAHEAT UH50... Moduł umożliwia zdalny odczyt przez magistralę M-bus oraz integrację dwóch zewnętrznych wejść impulsowych.

Najważniejsze cechy

• Producent: Siemens
• Model: WZU-MI
• Typ: moduł komunikacyjny M-bus z 2 wejściami impulsowymi do wodomierzy
• Kompatybilność: liczniki ultradźwiękowe ciepła i chłodu UH50..
• Interfejs komunikacyjny: M-bus zgodny z EN 1434-3
• Wejścia dodatkowe: 2 wejścia impulsowe (do wodomierzy)
• Wpływ na pomiar: moduły komunikacyjne nie mają wpływu na pomiar zużycia energii i mogą być wymieniane bez naruszania etykiety zabezpieczającej

Zastosowanie

WZU-MI stosuje się w licznikach UH50.. w celu umożliwienia zdalnego odczytu wskazań przez M-bus oraz podłączenia dwóch urządzeń impulsowych (np. wodomierzy) do rejestracji ich stanów w systemie rozliczeniowym / BMS.

Funkcje i działanie

Komunikacja M-bus

• Moduł zapewnia komunikację w standardzie M-bus (EN 1434-3) do odczytu danych z licznika UH50...

Dwa wejścia impulsowe do wodomierzy

• Moduł udostępnia 2 wejścia impulsowe do podłączenia zewnętrznych nadajników impulsów (wodomierzy).
• Po uaktywnieniu opcji wejść wodomierzowych licznik może prezentować na wyświetlaczu oznaczenia wejścia impulsowego 1 i wejścia impulsowego 2 wraz z przypisanymi wartościami.

Wymiana modułu

• Moduły komunikacyjne (w tym WZU-MI) nie wpływają na pomiar zużycia, dlatego mogą być montowane lub wymieniane bez ingerencji w część pomiarową.

Montaż i integracja z licznikiem UH50..

• Licznik UH50 jest wyposażony w 2 gniazda do montażu modułów komunikacyjnych, co umożliwia instalację modułu zgodnie z dopuszczalnymi kombinacjami modułów.

Podsumowanie

Siemens WZU-MI to praktyczny moduł rozszerzający liczniki UH50.. o komunikację M-bus (zgodną z EN 1434-3) oraz 2 wejścia impulsowe do integracji wodomierzy. Rozwiązanie ułatwia zdalny odczyt i rozliczanie mediów, a jednocześnie pozostaje neutralne dla samej funkcji pomiaru energii w liczniku.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Moduł komunikacyjny WZU-MI jest przeznaczony wyłącznie jako moduł dodatkowy do kompatybilnych liczników Siemens typu UH50.. (firmware od 5.15) oraz UC50..
• Produkt należy montować wyłącznie zgodnie z dokumentacją producenta oraz tylko w przeznaczonym do tego slocie „Moduł 1”.
• Przed rozpoczęciem prac montażowych i podłączeniowych należy odłączyć napięcie magistrali M-Bus.
• Podczas montażu należy stosować środki ochrony ESD. Wyładowania elektrostatyczne mogą uszkodzić moduł elektroniczny.
• Należy unikać zwarć na płytce drukowanej. Nieprawidłowe postępowanie może spowodować uszkodzenie modułu lub licznika.
• Przewody podłączeniowe należy prowadzić wyłącznie przez przepusty licznika. Nie należy skracać przepustów bardziej niż to konieczne, ponieważ może to obniżyć stopień ochrony urządzenia.
• Przepust kablowy należy otworzyć odpowiednio do przekroju przewodu tak, aby szczelnie obejmował kabel.
• Do podłączenia należy stosować przewody elastyczne o przekroju żył 0,25...0,75 mm². Dopuszczalna średnica zewnętrzna przewodu wynosi 4...6 mm.
• Obwód impulsatora oraz obwód M-Bus muszą być galwanicznie odseparowane. Należy uwzględnić, że wejścia impulsowe WZU-MI nie są galwanicznie odseparowane od wejść M-Bus.
• Nie podłączać ekranu przewodu po stronie licznika.
• Należy stosować wyłącznie dopuszczalne kombinacje modułów zgodne z dokumentacją techniczną producenta.
• Po zamontowaniu moduł jest rozpoznawany automatycznie przez licznik w czasie do 30 sekund; dopiero po tym czasie moduł jest gotowy do komunikacji i pracy wejść impulsowych.
• Wejścia impulsowe pozostają nieaktywne do czasu ich prawidłowej parametryzacji w oprogramowaniu serwisowym UltraAssist.
• W przypadku współpracy z nadajnikiem impulsów typu „open collector” należy zachować prawidłową polaryzację połączeń.
• Dopuszczalna częstotliwość wejść impulsowych wynosi maks. 10 Hz, minimalny czas impulsu (Low) 50 ms, a minimalny czas przerwy (High) 50 ms.
• Maksymalna dopuszczalna długość przewodu dla wejść impulsowych wynosi 10 m.
• Parametry interfejsu i wejść impulsowych należy użytkować wyłącznie w granicach podanych przez producenta; dla interfejsu M-Bus maksymalne napięcie wynosi 50 V DC.
• Produkt jest zgodny z normami: EN 1434-3, EN 13757-2, EN 13757-3; wejścia impulsowe zgodne z klasą IB wg EN 1434-2; protokół komunikacyjny EN 60870-5.
